钻夹头伞齿锁紧扳手结构设计

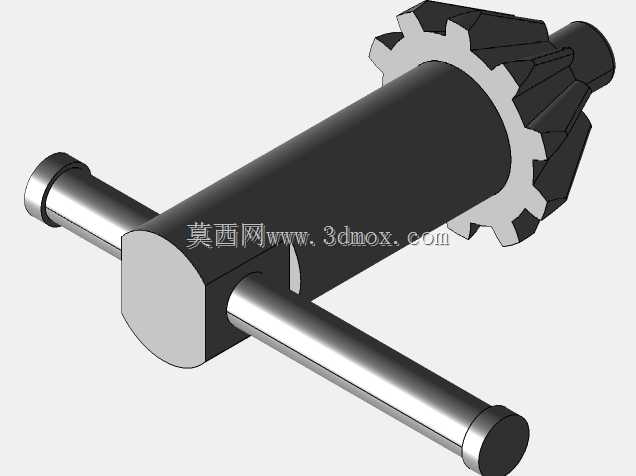

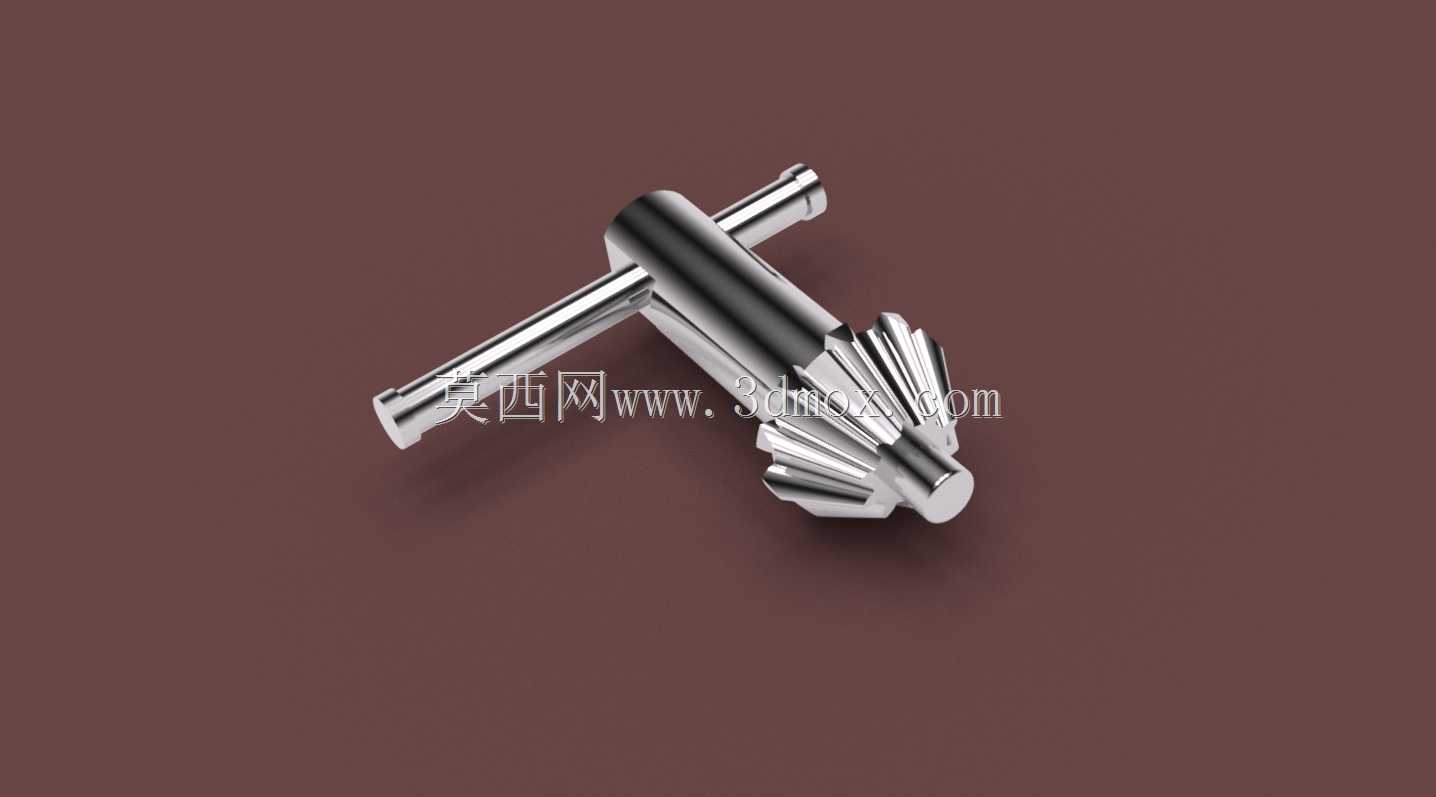

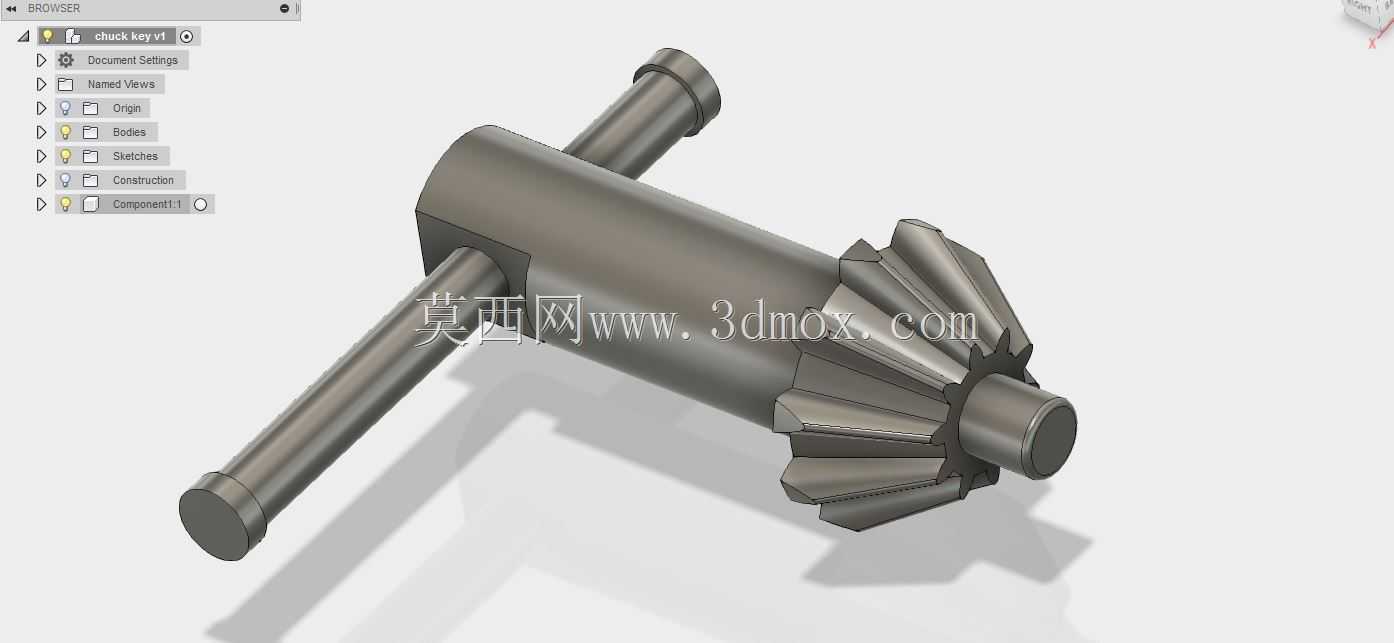

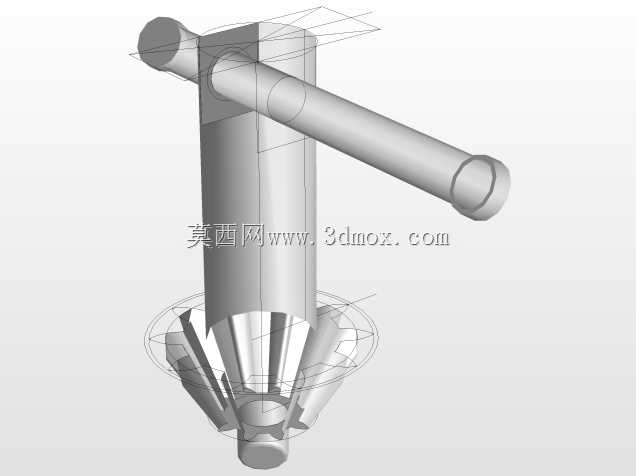

这款卡盘键是台式钻床、手持电钻、铣削设备等机加工场景中配套钻夹头使用的核心锁紧操作工具，主要作用是在装拆钻头、铰刀、丝锥等切削刀具时，通过啮合传动带动钻夹头内部的伞齿副转动，实现夹爪的同步收拢或张开，完成刀具的夹紧固定与松脱拆卸，是机加工工位、设备维修场景中不可或缺的手动操作配件。从实际应用场景来看，该工具广泛覆盖普通零件钻削加工、五金维修、模具修配、教学实训等多个作业场景，适配绝大多数采用伞齿传动结构的三爪钻夹头，操作时无需额外辅助工具，单人即可快速完成刀具装拆，能有效缩短换刀辅助时间，提升作业效率。从功能特性来看，这款卡盘键采用T型整体式结构设计，横向操作杆为等径直杆形态，两端做了圆弧收边处理，既可以保证操作时手部施力的舒适度，避免锐边划伤，也能防止操作过程中工具从手部滑脱；端部的主动伞齿轮采用标准渐开线锥齿设计，齿形角度与夹头内置的从动伞齿圈完全匹配，啮合传动时受力均匀，不会出现滑齿、卡滞问题，长期使用也不易出现齿面崩损、变形的情况；纵向定位轴段与夹头的定位孔采用间隙配合设计，插入后可自动对中，保证伞齿轮啮合时的同轴度，避免偏载造成齿面异常磨损。在设计思路上，这款卡盘键优先考虑了操作的实用性与耐用性，整体采用等强度结构设计，操作杆的直径根据手动施力的最大扭矩做了强度校核，保证施加最大锁紧力时杆部不会出现弯曲变形；伞齿部分的齿厚、齿高参数按照通用钻夹头的传动扭矩要求匹配，既保证足够的传动强度，也控制了整体重量，长时间手持操作不会产生明显的负重感。从外形尺寸与安装边界来看，这款卡盘键的横向操作杆长度适配人手握持的最佳跨度，单手握持时可轻松施加足够的锁紧扭矩，纵向定位轴段的直径与长度适配常规规格钻夹头的钥匙孔尺寸，插入后伞齿可完全进入夹头内部与齿圈完全啮合，不会出现啮合过浅导致的齿面受力集中问题；整体结构无突出的尖锐棱角，存放时不会划伤其他工具或操作人员，可直接放置在机床旁的工具盒内，也可配套挂绳悬挂在工位侧方，取用十分便捷。在实际使用过程中，这款卡盘键的传动结构顺滑，转动时无明显卡顿，锁紧刀具后夹爪的同轴度保持良好，不会出现刀具偏摆的问题，能有效提升钻孔、铰孔等工序的加工精度，减少因刀具装夹不牢导致的崩刀、工件报废等问题。
