树莓派B型配套芯片散热组件结构设计

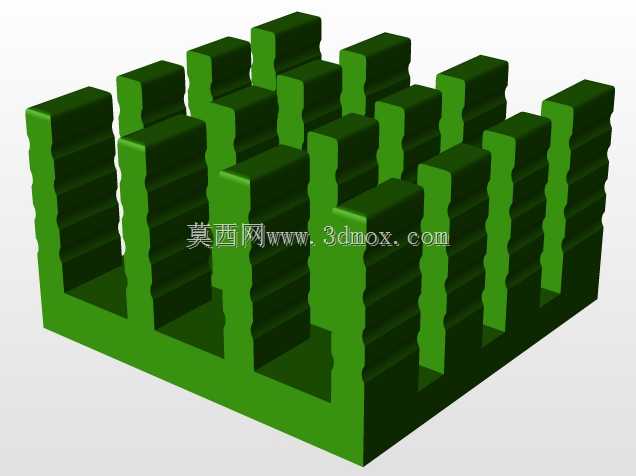

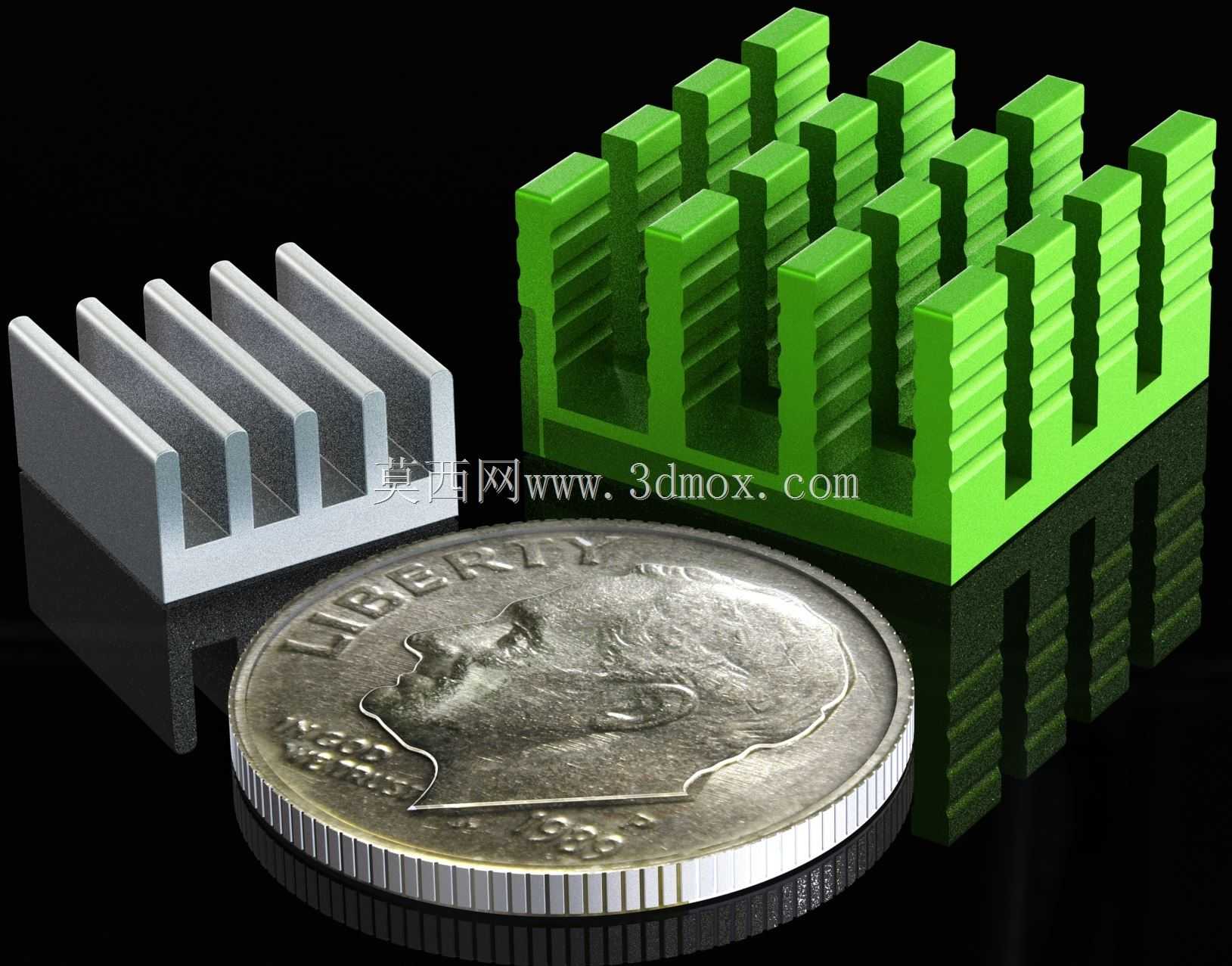

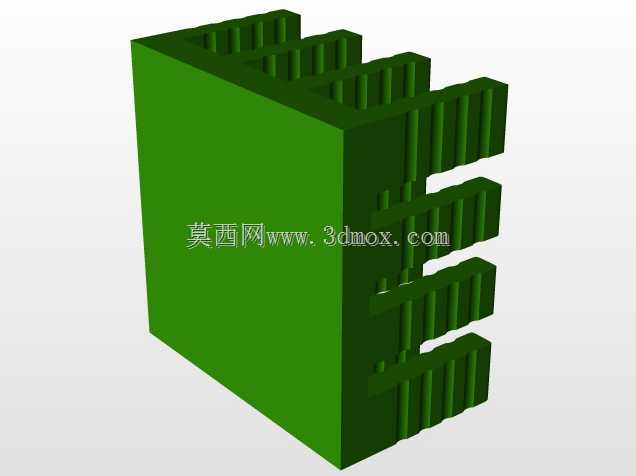

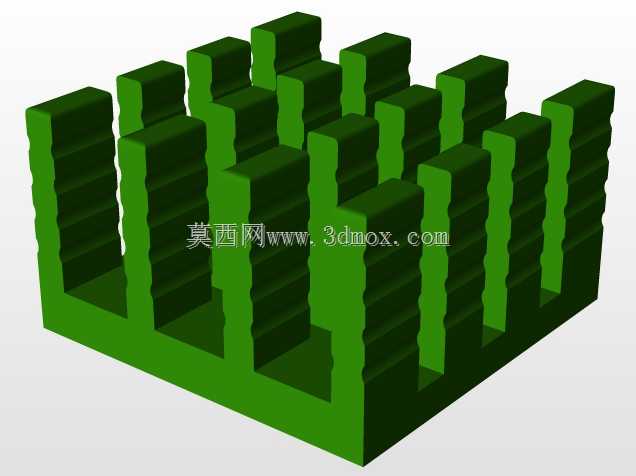

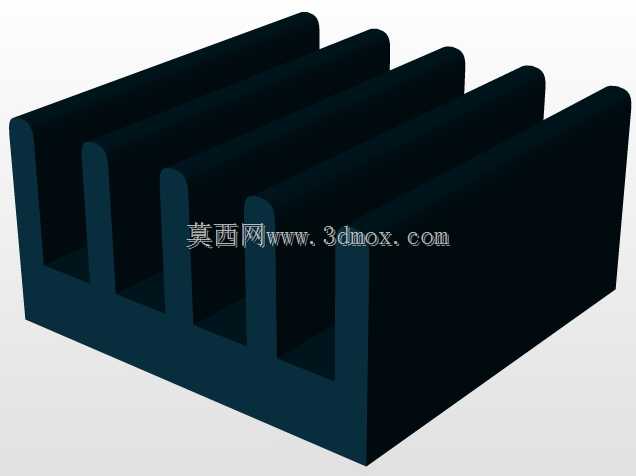

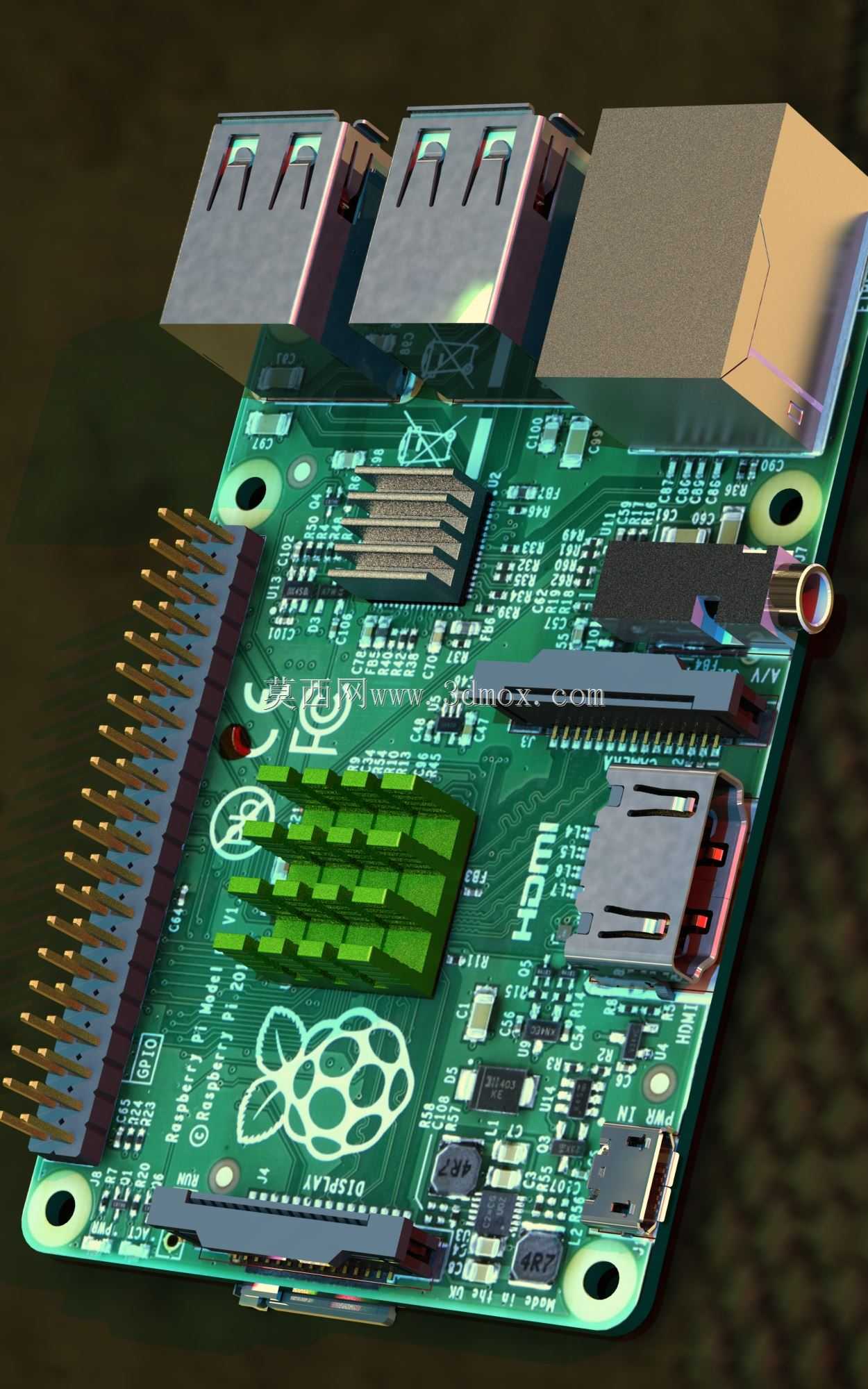

在嵌入式开发、创客DIY、小型智能硬件部署场景中，树莓派B型开发板凭借丰富的接口拓展能力、开源生态支持，被广泛应用于边缘计算节点、小型物联网网关、迷你媒体中心、智能机器人控制核心等场景，但开发板搭载的主芯片在持续高负载运算、长时间连续工作状态下，会出现核心温度过高的问题，轻则触发芯片降频机制导致运算性能下降、程序运行卡顿，重则缩短芯片使用寿命甚至引发过热宕机，配套的专用散热组件是保障开发板稳定运行的核心配件。本次设计的树莓派B型专用芯片散热片，核心定位是精准适配开发板主芯片的安装位置，通过高效热传导带走芯片工作产生的积热，将芯片工作温度稳定控制在合理区间。设计过程中首先围绕树莓派B型主芯片的实际安装边界做尺寸匹配，整体外形尺寸设定为14mm×9mm×9mm，长宽尺寸完全贴合主芯片的表面覆盖范围，既不会因为尺寸过小导致导热接触面积不足影响散热效率，也不会因为尺寸过大干涉周边的贴片电容、排针接口等板载元件，9mm的鳍片高度在保障足够散热表面积的同时，不会遮挡开发板上的HDMI接口、USB接口等外接端口，也不会影响后续开发板外壳的安装适配。散热片采用多鳍片平行排布的结构设计，鳍片之间预留均匀的通风间隙，既可以依靠自然对流完成空气换热，也能适配小型轴流风扇组成主动散热模组，满足不同负载强度下的散热需求。散热片的底部接触面做了高精度平面处理，安装时配合导热双面胶或者导热硅脂即可紧密贴合在芯片表面，最大限度降低接触热阻，让芯片产生的热量能够快速传导到整个散热片本体，再通过鳍片扩散到周边空气中。在实际应用场景中，这款散热组件能够适配树莓派B型开发板的绝大多数使用工况，无论是长时间运行编译任务、高清视频解码，还是作为7*24小时运行的轻量服务器核心，都能有效抑制芯片温升，避免过热带来的性能波动与硬件损耗，同时紧凑的尺寸设计也能兼容市面上绝大多数树莓派通用外壳，不会额外占用安装空间，为嵌入式硬件的稳定运行提供可靠的散热保障。
