抽屉锁配套钥匙家具锁具结构设计

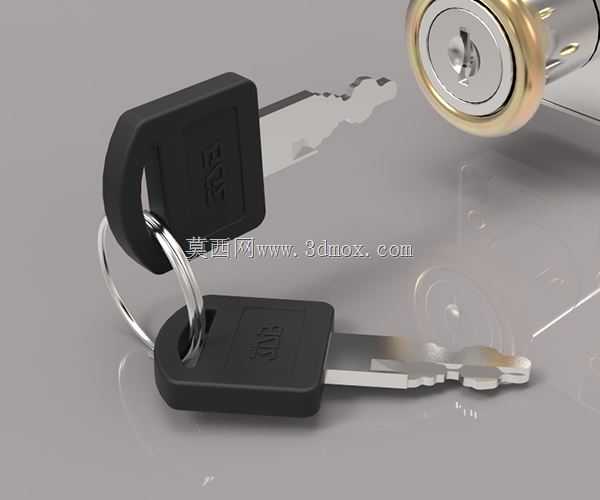

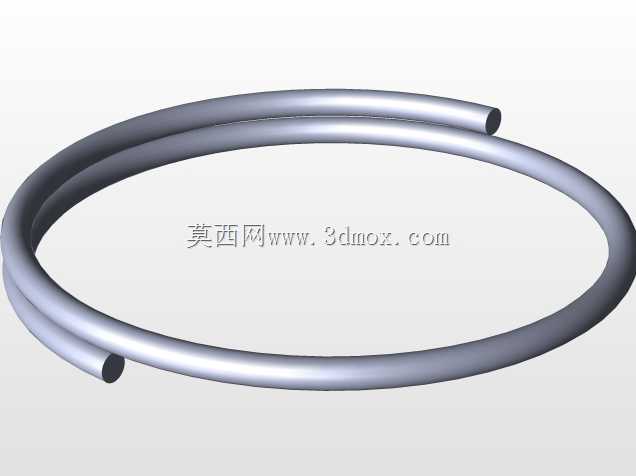

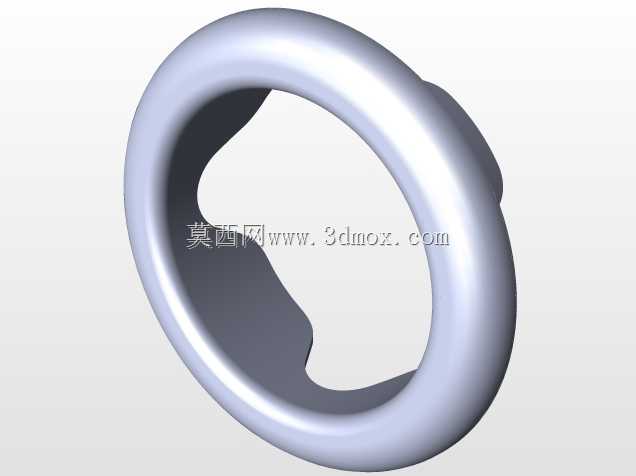

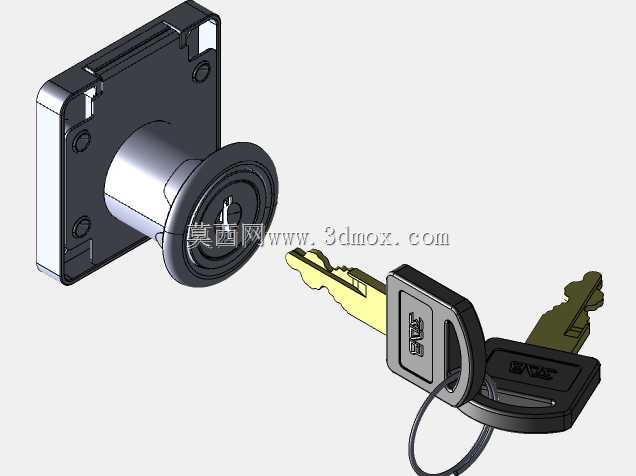

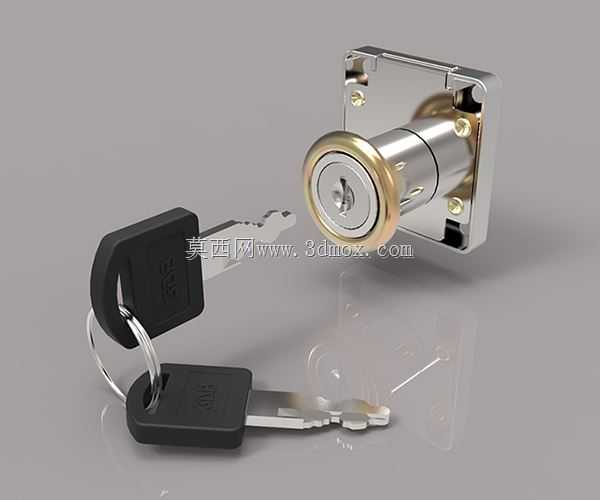

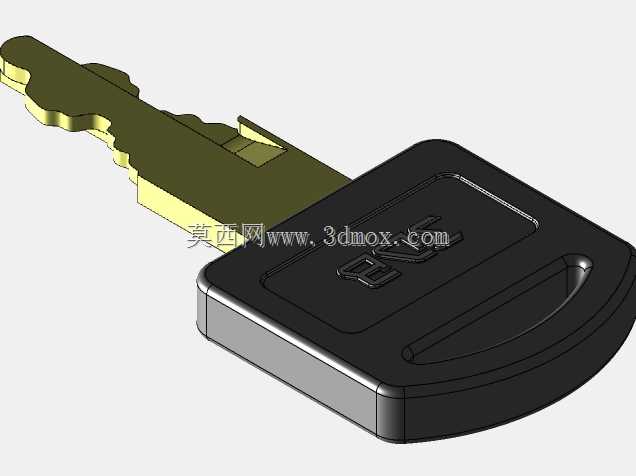

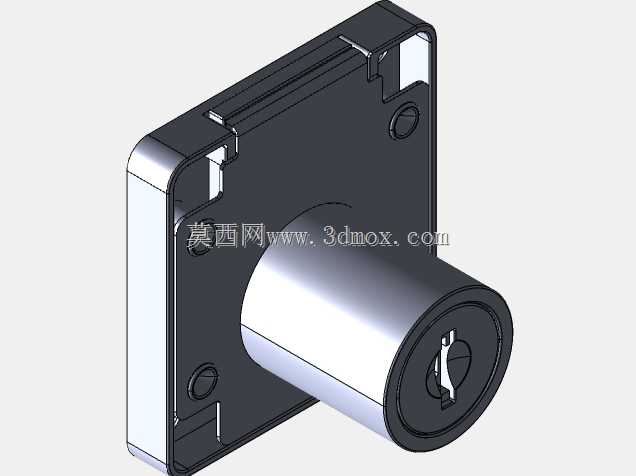

这款锁具主要面向民用家具与办公储物场景设计，可适配抽屉、收纳盒、橱柜等多种需要启闭管控的储物结构，是日常储物空间实现权限管控、避免无关人员随意开启的基础五金部件，在民用家具、办公工位、商用展柜等场景都有广泛的使用需求，能够为存放私人物品、重要文件、小件贵重物品的封闭储物空间提供基础的安全防护。从功能特性来看，这款锁采用经典的弹子锁芯结构，配套两把同齿形的金属钥匙，锁体采用方形安装底座搭配圆柱形锁芯主体的结构，锁芯外圈设置有装饰性金属衬圈，既能够在安装后遮盖安装缝隙提升外观整洁度，也能够避免锁体与安装面板直接摩擦造成漆面磨损。钥匙采用黑色塑胶包覆的手柄设计，手柄边缘做了圆弧过渡处理，握持旋转时不会硌手，钥匙柄上预留了钥匙环安装孔，可通过金属钥匙环将多把钥匙串接，避免单把钥匙遗失。在设计思路上，这款锁充分考虑了家具板材的常规厚度区间，将适配的安装面板厚度设定在12mm到20mm之间，能够覆盖市面上绝大多数成品家具的板材厚度规格，安装时仅需要在家具面板上开出对应直径的圆形安装孔，将锁体从面板外侧穿入后，通过方形底座上的四个安装孔用螺丝从内侧固定即可完成安装，不需要复杂的开孔工艺与特殊安装工具，普通家具安装人员甚至用户自行操作都可以完成装配。锁体的锁舌采用伸缩式结构，钥匙插入锁芯旋转时即可带动锁舌完成伸缩动作，锁舌伸出时可卡入抽屉或柜门的限位卡槽内实现锁止，收回时即可正常开启柜门或抽屉，锁舌的伸缩行程经过精准测算，既能够保证锁止状态下有足够的卡入深度避免外力轻易拉开，也不会因为行程过长导致开启时锁舌与柜体结构发生剐蹭。锁体的金属部件均采用防锈镀层处理，在潮湿的厨卫环境或者南方高湿度地区使用也不容易出现锈蚀卡滞的问题，塑胶钥匙手柄采用耐磨损的硬质塑胶材质，长期插拔旋转也不容易出现开裂、掉渣的问题，能够满足长期高频使用的耐用性需求。整体结构没有冗余的复杂部件，生产装配难度低，后期维护更换也十分便捷，出现锁芯卡滞、钥匙遗失等问题时可以快速整体更换，不需要对家具结构进行额外改造。
