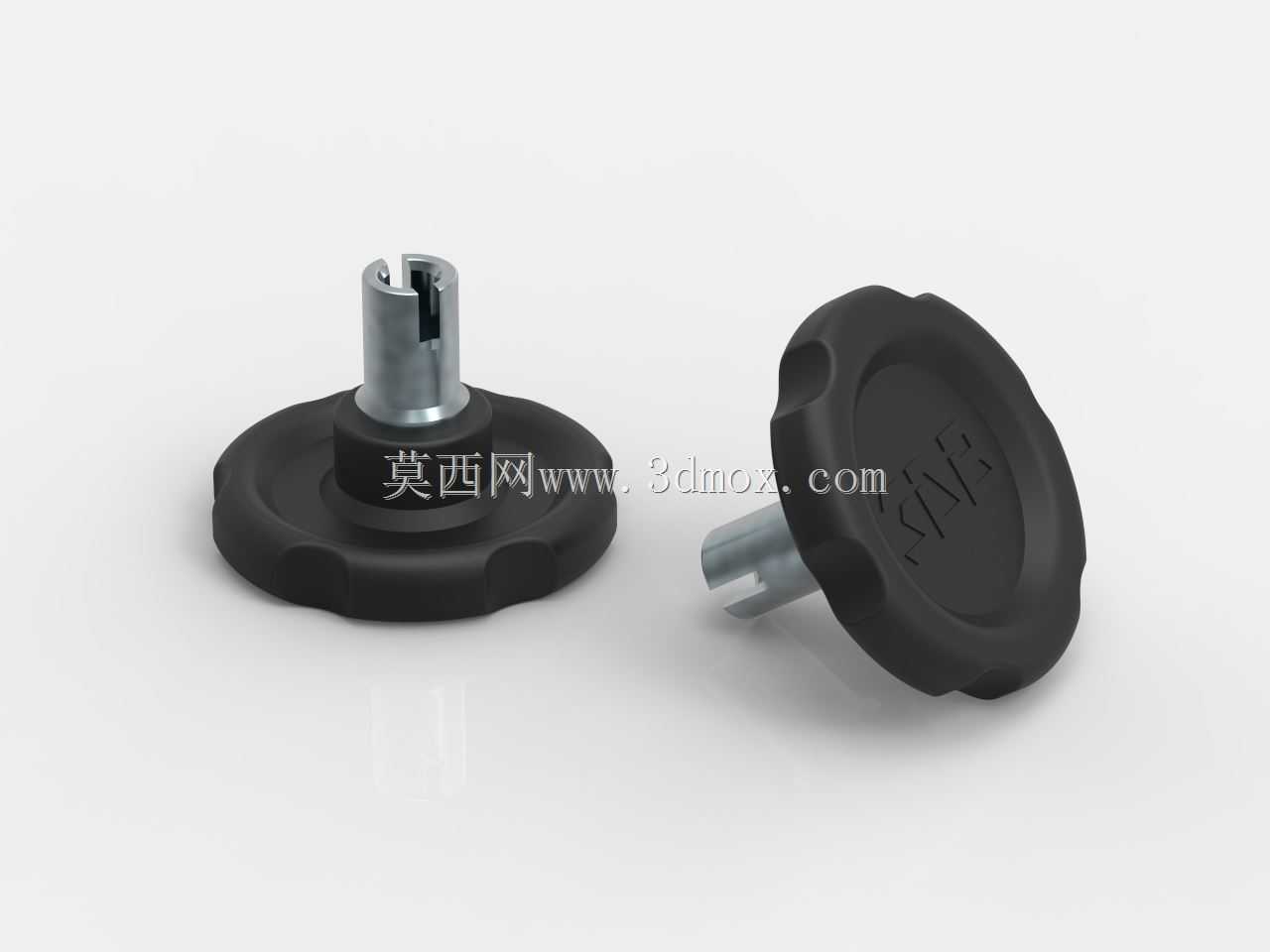

带金属嵌件滚花塑料调节旋钮结构

　　这类带金属嵌件的滚花塑料旋钮，在工业设备、通讯类终端、检测仪器面板上的应用十分普遍，日常做结构选型时经常会碰到这类操作件的设计需求。很多新手工程师容易把这类旋钮当成简单的标准件直接套用，实际落地时经常会出现安装后打滑、旋钮拧动时边缘割手、长期使用后塑料件开裂、嵌件松脱的问题，核心是没摸透这类零件的设计边界和实际使用场景的匹配逻辑。

　　先从实际使用场景说，这类旋钮主要用在不需要工具辅助的手动调节工位，比如通讯设备的信号增益微调旋钮、试验台架的档位调节旋钮、小型设备的锁紧定位旋钮，操作时操作人员靠手指捏持旋钮外圈转动，不需要额外搭配螺丝刀或者扳手，调节动作快，适合需要频繁微调、操作空间有限的工位。和全金属旋钮比，塑料基体的握持触感更好，冬季低温环境下操作不会有冰手的问题，重量也更轻，对面板的负载压力更小，适合便携类通讯设备、轻量化检测仪器的面板安装场景。

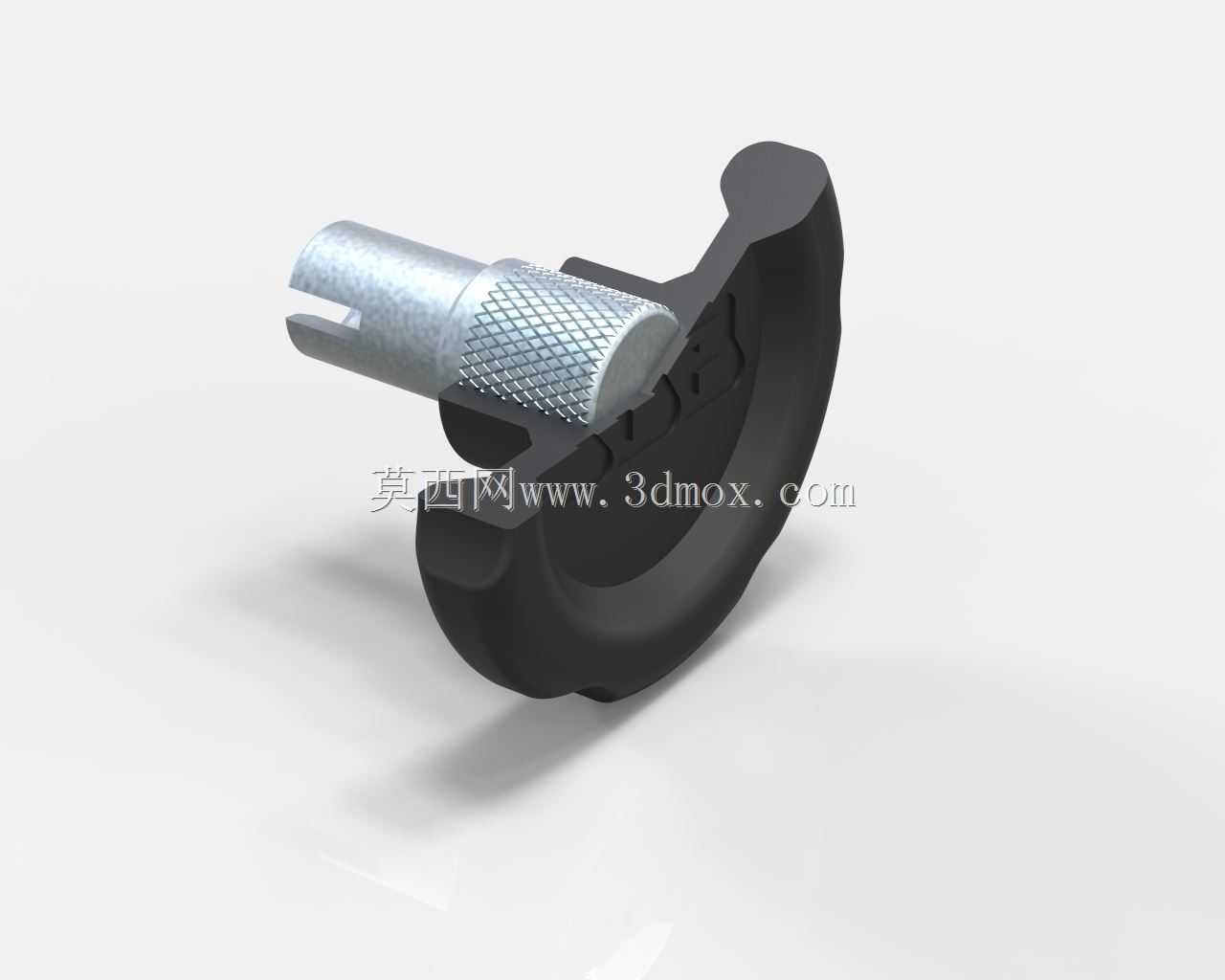

　　从功能特性上看，这款旋钮的核心结构是塑料握持基体加金属嵌件的组合，金属嵌件直接和设备的调节轴配合，避免塑料直接和金属轴接触磨损——很多纯塑料旋钮用不了多久就会出现轴孔磨圆、拧动打滑的问题，就是因为塑料的耐磨性能远低于金属，反复拧动后轴孔的配合间隙变大，扭矩传递失效。这款的金属嵌件做了开槽设计，安装时可以和带扁位的调节轴紧密卡合，传递扭矩的时候不会出现相对转动，嵌件和塑料基体的结合位置做了滚花咬合结构，注塑时塑料熔体流入嵌件的滚花纹路里，冷却后两者形成牢固的机械咬合，长期拧动也不会出现嵌件和塑料基体松脱转空的问题。旋钮外圈做了均匀分布的圆弧状凸齿滚花，不是尖锐的直纹滚花，捏持的时候手指和旋钮外圈的接触摩擦力足够，手上沾有少量油污或者戴薄劳保手套操作时也不会打滑，同时圆弧过渡的凸齿不会硌手，长时间反复调节也不会造成手指不适。

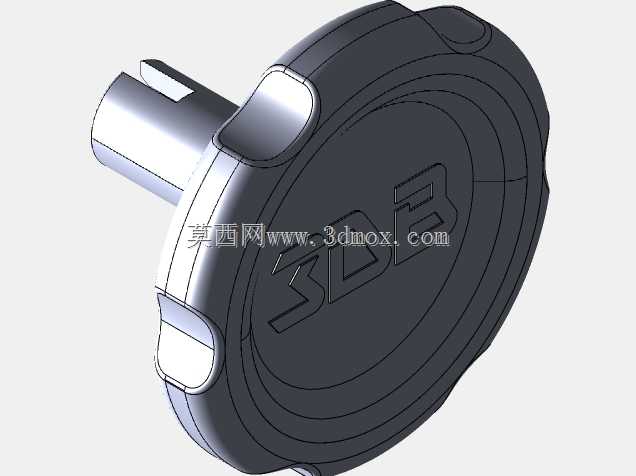

　　设计思路上，这款旋钮没有做多余的装饰结构，所有外形特征都服务于功能实现：旋钮的圆盘底座直径做了合理放大，和面板接触的位置是平整的环形接触面，安装后旋钮和面板之间的间隙均匀，不会出现歪斜蹭面板的问题；金属嵌件的伸出长度做了严格控制，既保证和调节轴的配合深度足够，不会因为配合长度太短出现轴头脱出的问题，也不会因为嵌件太长顶到面板内部的其他元器件，给内部结构留出足够的安全间隙。旋钮顶面做了轻微的内凹弧度，不是完全的平面，一方面是提升注塑成型时的塑料流动性，避免厚壁位置出现缩痕，另一方面手指按压在顶面的时候触感更贴合，微调施力的时候更稳。顶面的标识区域做了微凸的平整面，后续可以丝印调节方向、档位标识，不需要额外做标识牌的安装结构，减少装配工序。

　　从安装边界和尺寸配合来说，这类旋钮的安装适配需要重点关注几个参数：首先是金属嵌件的内孔尺寸和轴的配合公差，一般选H7/h6的间隙配合，安装时可以轻松套入轴头，同时配合间隙不会太大导致调节时有空程；嵌件上的开槽宽度要和轴上的扁位厚度匹配，卡入后周向间隙控制在0.1mm以内，避免拧动时的冲击感。其次是旋钮的整体外径，要根据操作空间选，通讯设备面板上的旋钮一般外径在30-50mm区间，这款的尺寸刚好适配常规面板的安装间距，相邻旋钮之间留10mm以上的操作间隙就不会出现拧动时碰到相邻控件的问题。旋钮底座的厚度要匹配面板的安装高度，保证旋钮安装后底座和面板之间留0.5-1mm的间隙，避免旋钮转动时摩擦面板表面，刮花面板涂层。另外塑料基体选用的是增韧尼龙或者ABS+PC合金材质，抗冲击性能好，设备搬运过程中不小心磕碰也不会出现碎裂，耐候性满足-20℃到60℃的使用环境，户外通讯设备使用也不会出现快速老化脆裂的问题。

　　实际建模的时候要注意，金属嵌件和塑料基体的结合位置要做圆角过渡，避免应力集中，注塑冷却时不同材质的收缩率不一样，尖角位置很容易出现开裂；滚花凸齿的拔模角度要做1-1.5度，方便注塑脱模，不会出现卡模导致的缺料问题；嵌件的定位结构要在模具上做精准定位，避免注塑时嵌件偏移导致轴孔偏心，安装后旋钮转动出现偏摆。很多人建模时容易忽略嵌件和塑料结合处的溢料槽设计，实际注塑时少量塑料会顺着嵌件的配合缝隙溢出，在轴孔位置形成飞边，安装时会导致轴插不到位，所以在嵌件和塑料接触的端面位置要做0.2mm深的溢料槽，容纳溢出的余料，保证装配顺畅。
