明纬HLG系列防水LED驱动电源结构

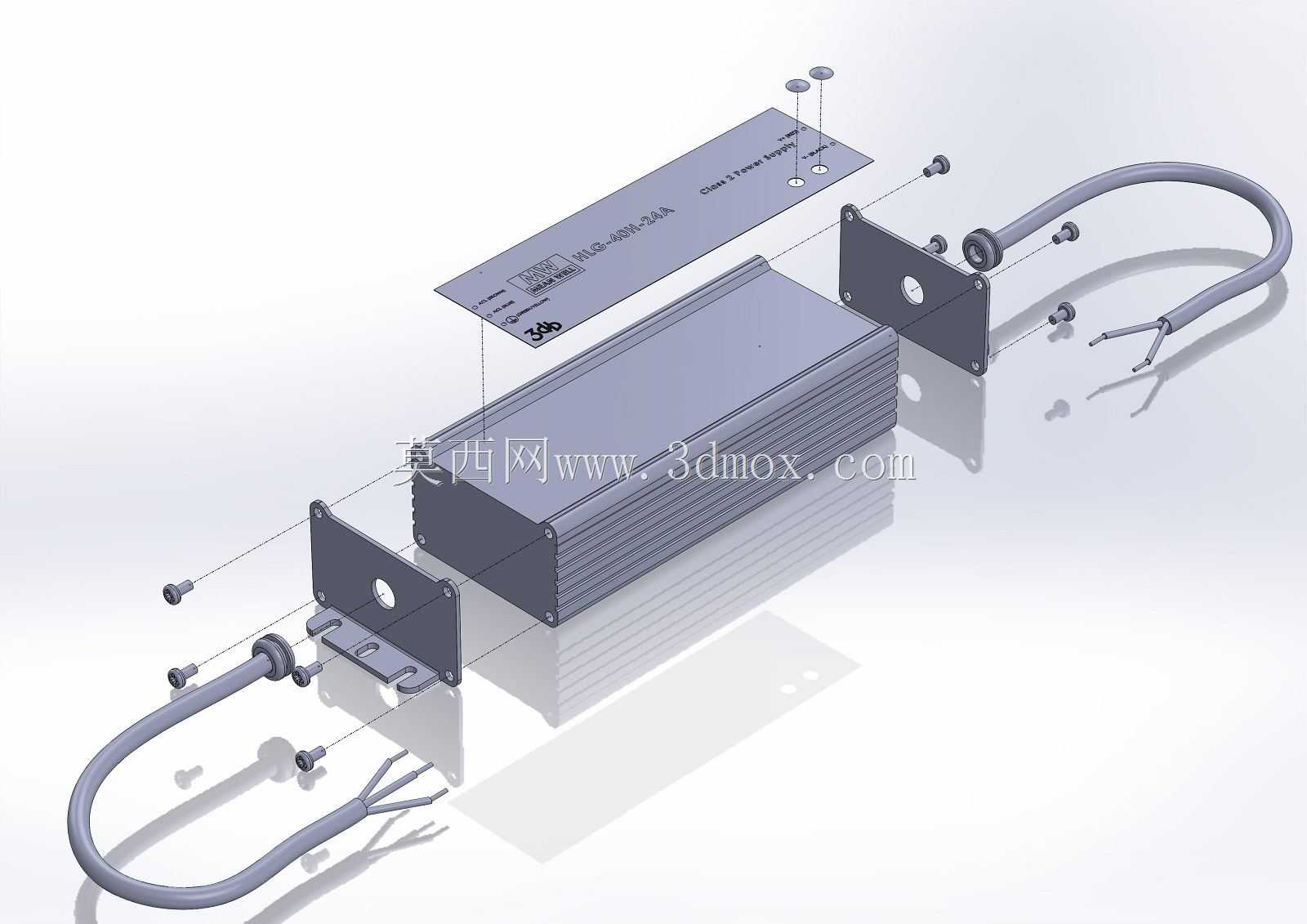

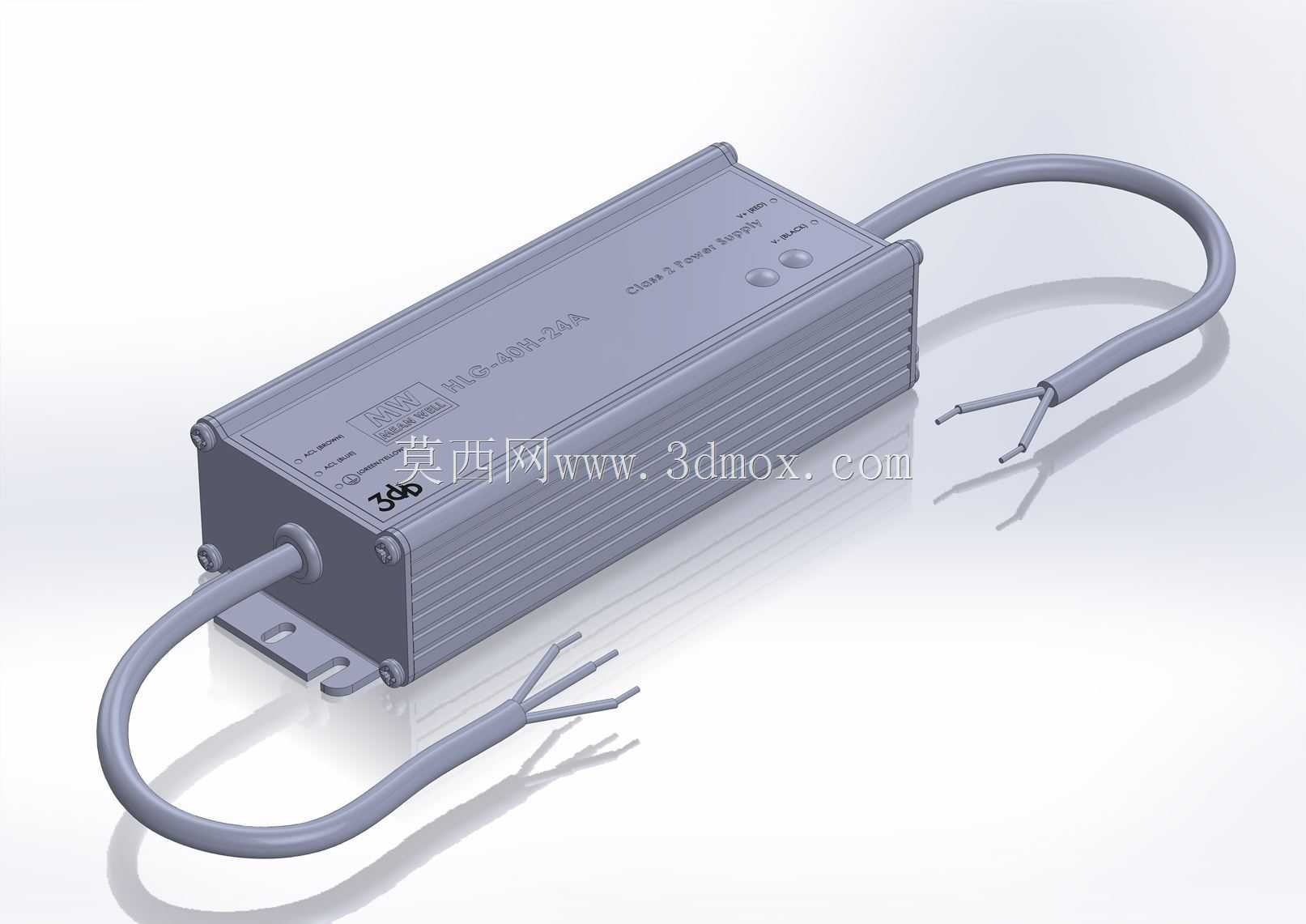

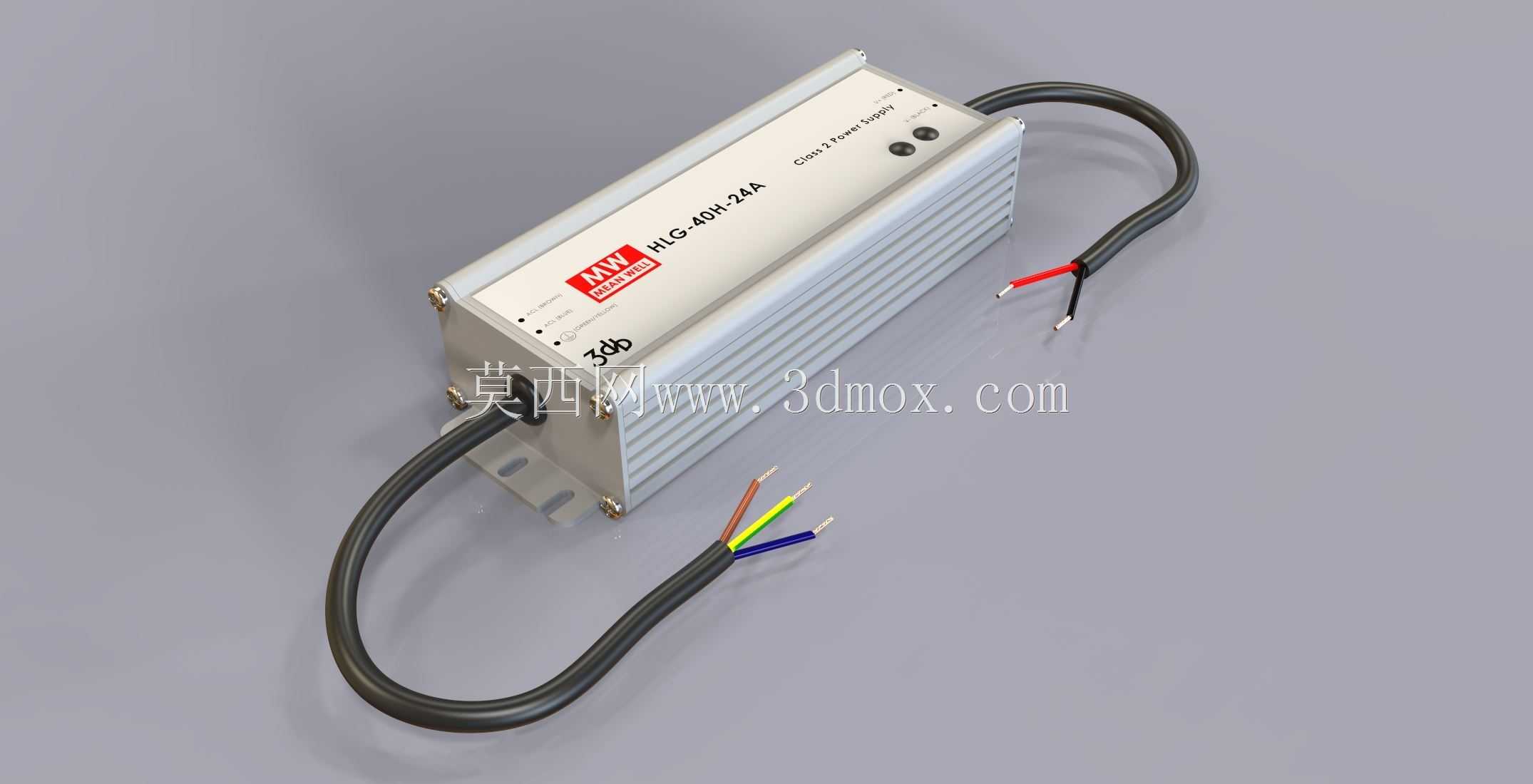

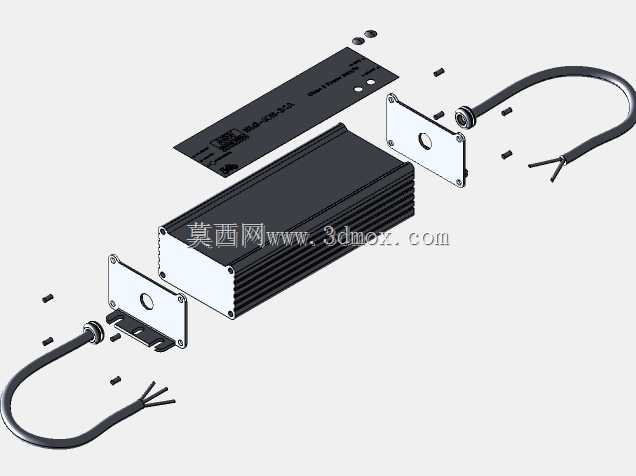

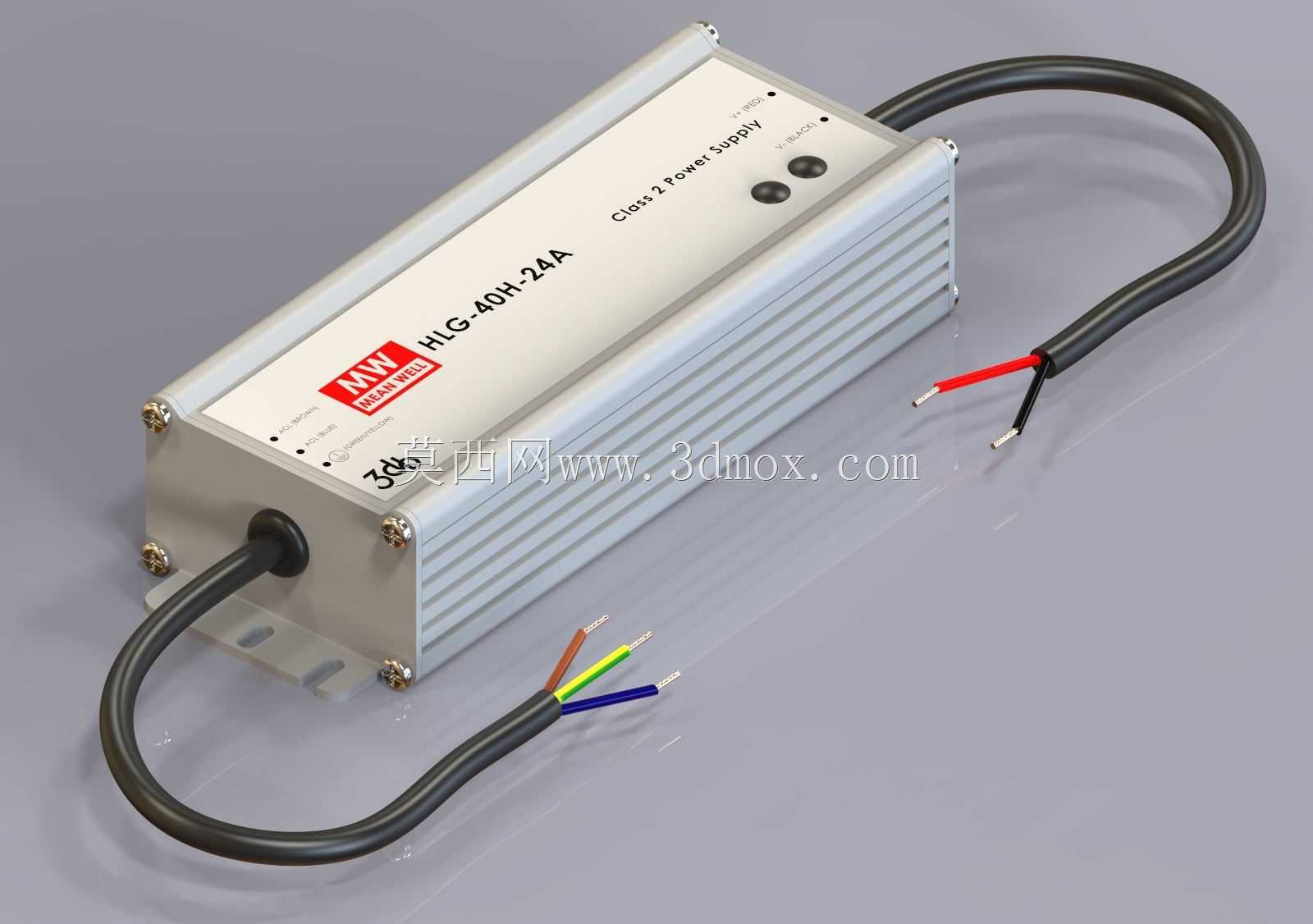

　　这款明纬HLG-40H-24A规格的LED驱动装置，是户外LED照明系统里的核心供电部件，日常在户外路灯、景观投光灯、隧道照明、洗墙灯这类长期暴露在户外环境的照明设备中应用极广，IP65的防护等级决定了它可以直接应对露天淋雨、扬尘侵袭、高湿度环境的使用需求，不需要额外加装密封防护外罩就能直接固定在灯杆内部、灯具壳体外侧或者户外安装支架上。从结构设计来看，整体采用拉伸铝型材作为壳体主体，型材表面做了平行散热筋结构，不需要额外加装散热风扇，依靠壳体本身的铝材导热能力就能把内部功率器件工作产生的热量传导到外部空气中，这种被动散热的结构完全避免了风扇积灰、轴承磨损带来的寿命短板，适配户外长期免维护的使用要求。壳体两端采用密封端盖结构，

　　出线位置做了防水格兰头密封处理，输入输出线缆直接从端盖处引出，输入端引出红黑两根线缆对应交流市电的火线与零线接入，输出端引出棕、黄、绿、蓝四根线缆，其中两根对应直流输出正负极，另外两根为调光控制接线，支持0-10V或者PWM信号调光功能，可根据现场照明需求调整输出功率，实现亮度调节。壳体底部自带两个一体化的安装固定耳，固定耳上开有圆形安装孔，安装时可以直接通过螺栓穿过安装孔将驱动器固定在安装平面上，安装耳与铝型材壳体为一体化结构，不存在长期使用后固定结构松动脱落的风险，安装孔的间距设计符合户外照明设备的通用安装尺寸规范，替换同规格旧驱动时不需要重新打孔调整安装位。内部电路部分采用灌封处理，整个电路腔体内填充导热灌封胶，

　　既可以把功率器件的热量更均匀地传导到铝壳体上提升散热效率，也能进一步提升防水防潮性能，即使壳体表面因为温差产生凝露，也不会导致内部电路短路。从电气功能来看，这款驱动器属于恒压恒流输出类型，24V直流输出规格可以适配额定工作电压24V的LED灯组，40W的额定输出功率可以覆盖小功率户外LED灯具的供电需求，内部集成过压保护、过流保护、短路保护、过温保护电路，当输出端出现短路、过载或者壳体温度超过阈值时，驱动器会自动切断输出，故障排除后可自动恢复工作，不需要人工复位。建模过程中需要重点关注铝型材壳体的散热筋拔模角度，实际生产中拉伸铝型材的筋条需要有微小的拔模斜度才能顺利脱模，建模时不能将筋条侧面做成完全垂直的结构；

　　两端端盖与型材壳体的配合位置需要预留密封胶圈的安装槽位，槽位的深度与宽度要匹配胶圈的线径，保证装配后胶圈有足够的压缩量实现密封；引出线缆的弯曲半径需要符合常规RVV线缆的最小弯曲要求，建模时线缆的弯折弧度不能过小，避免实际装配时线缆内部线芯折断；底部安装耳的安装孔需要做沉台设计，保证螺栓固定后螺栓头不会突出安装耳平面，避免安装时出现干涉。在做照明设备整体结构设计时，这款驱动器的安装位置需要预留足够的散热空间，不能完全包裹在密闭的塑料壳体内，要保证铝壳体表面有空气流通的空间提升散热效果；同时驱动器的安装位置要尽量远离灯具的LED光源板，避免光源板产生的热量叠加到驱动器上，提升驱动器的工作环境温度，影响使用寿命；接线时输入输出线缆要分开走线，避免强电输入与弱电调光信号之间产生干扰，影响调光信号的稳定性。
