带手摇操作柄的传动调节螺杆组件

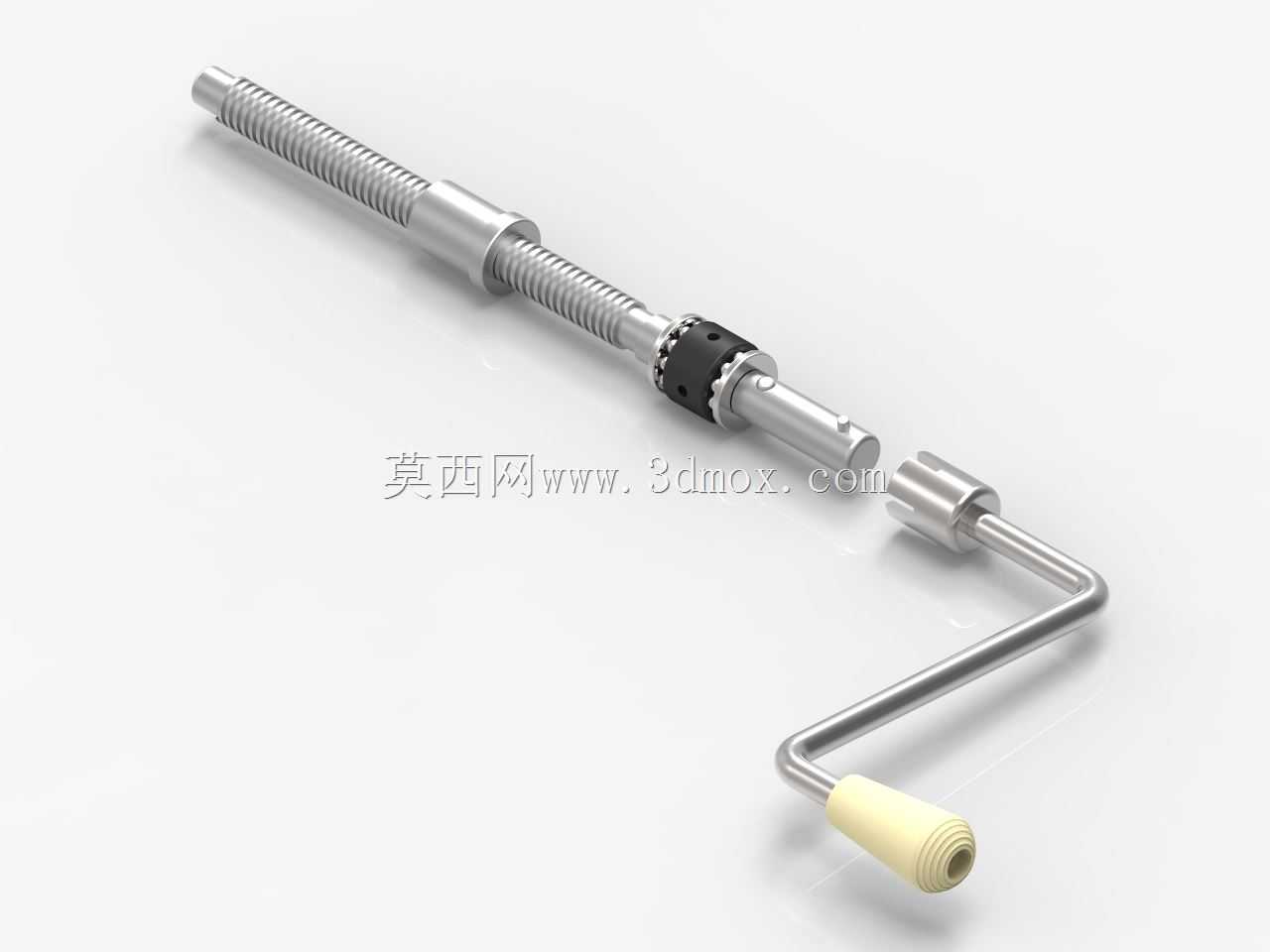

　　这套带手摇操作柄的传动调节螺杆组件，在各类需要手动微调直线位移的工装夹具、小型台式设备、通讯类安装调节机构中应用十分广泛，尤其是在没有气动、电动动力输入的现场调试场景，或是需要精细控制进给量的手动操作工位，这类构件能凭借稳定的机械传动特性，实现无动力源下的精准位移输出。从实际使用场景来看，这类组件常被用在小型通讯设备的安装定位支架上，用来微调天线的俯仰角度或是模块的安装间隙，也会出现在老式手动进给的小型工装滑台上，操作人员通过摇动手柄带动螺杆转动，即可驱动配套的螺母副带动负载做直线往复运动，全程传动平稳无卡顿，能在低速手动操作下实现毫米级的进给控制。

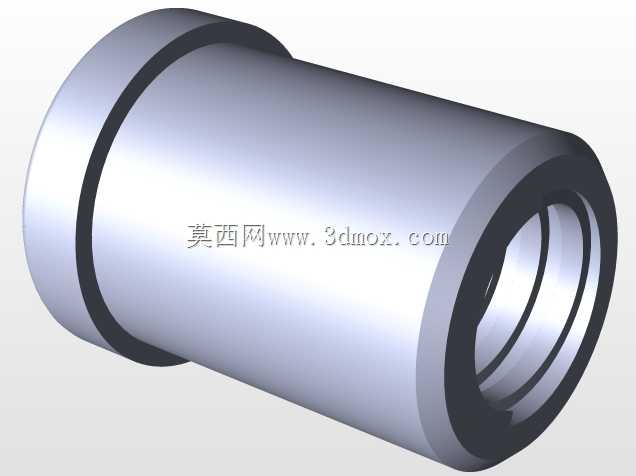

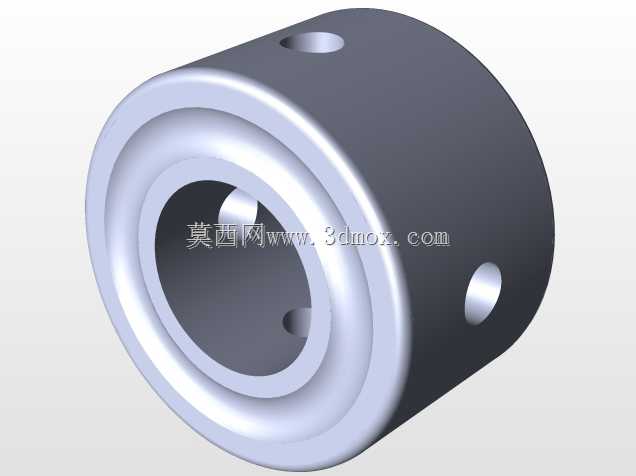

　　从功能特性上看，这套组件的螺杆采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中的受力更均匀，能够承受一定的轴向负载，同时具备一定的自锁特性，当停止摇动手柄后，负载不会因为轴向力反向带动螺杆转动，能稳定保持调整后的位置，不需要额外增加锁止结构。螺杆上配套的限位轴套可以根据实际安装需求调整位置，用来限制螺杆的最大进给行程，避免超出行程范围造成机构碰撞损坏，轴套与螺杆之间采用间隙配合，既能沿螺杆轴向调整位置，锁紧后又能牢固固定在指定位置，适配不同行程需求的安装场景。中间的黑色调节环是阻尼调节结构，通过调整环上的锁紧螺钉，可以改变环与螺杆之间的阻尼大小，让手柄转动时的手感阻力适配不同操作人员的使用习惯，也能在一定程度上抵消负载带来的反向冲击力，避免操作时手柄突然反转打手。

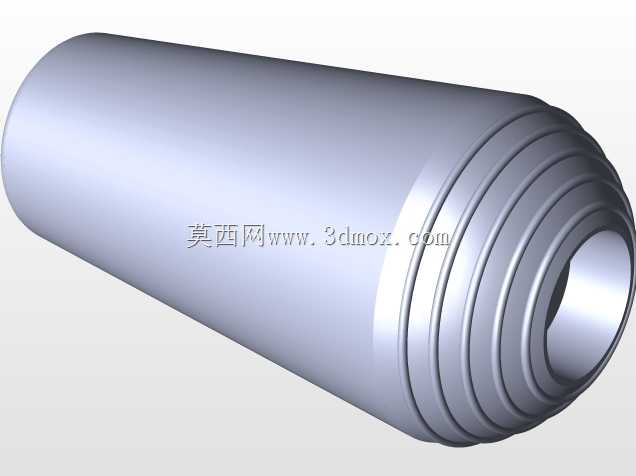

　　设计思路上，这套组件充分考虑了手动操作的人机工程学需求，手摇柄采用Z型弯折结构，弯折角度经过反复校核，操作人员握持端部的手柄转动时，手腕不需要做过大角度的弯折，长时间操作也不容易产生疲劳，端部的握持套采用米黄色绝缘材质，一方面能提升握持的摩擦力，即使手上有少量油污也能稳定转动手柄，另一方面在应用于通讯类带电设备调节时，能起到基础的绝缘防护作用，避免操作人员直接接触金属构件引发触电风险。螺杆的端部做了倒角处理，方便装配时快速穿入配套的螺母副或是安装孔位，减少装配时的对中难度，金属构件的表面都做了防锈处理，在常规车间环境或是户外通讯基站场景下使用，不容易出现锈蚀卡滞的问题，能长期保持顺畅的传动状态。

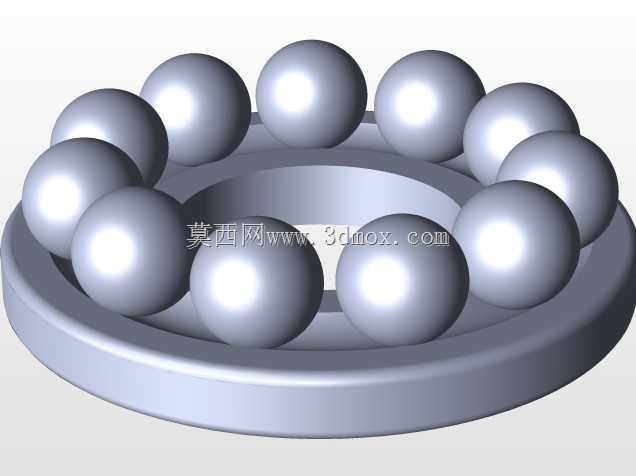

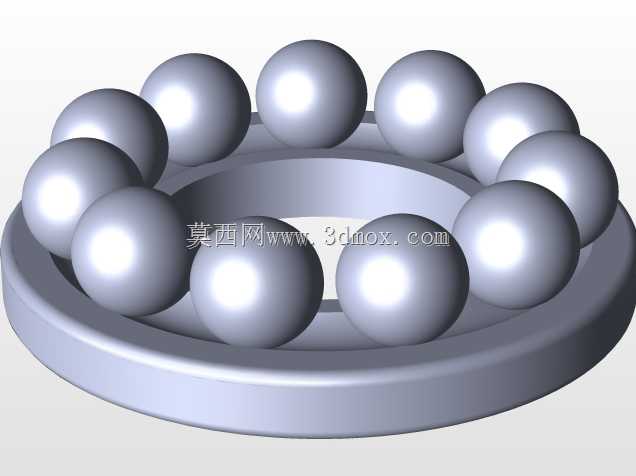

　　从外形尺寸与安装边界来看，整套组件的总长度适配常规小型调节机构的安装空间，螺杆的公称直径属于小规格传动螺杆范畴，安装时只需要在安装基座上加工对应直径的通孔，将螺杆的光轴端穿入孔位做径向支撑，再配套对应的传动螺母与负载部件连接即可，不需要复杂的安装结构。手摇柄的回转半径经过合理控制，转动时不会占用过大的周边空间，在安装空间局促的通讯设备机柜内部、小型工装的操作侧都能顺利布置，不会和周边的其他构件产生运动干涉。握持套的直径符合成年人手指握持的舒适尺寸，表面做了细微的防滑纹路，即使戴薄劳保手套操作也能稳定施力。整套组件的各个零件都采用模块化设计，螺杆、轴套、阻尼环、手摇柄、握持套都可以单独拆卸更换，当某个零件出现磨损时，不需要更换整套组件，只需要替换对应损坏的零件即可，能有效降低后期的维护成本，也方便根据不同的使用需求更换不同长度的螺杆或是不同弯折角度的手柄，适配更多的非标应用场景。在实际建模过程中，这套构件的各个配合面都做了合理的公差预留，螺纹部分的建模严格遵循梯形螺纹的标准牙型参数，装配后能真实模拟实际的传动运动关系，导入仿真软件后可以直接做运动干涉检查和受力分析，不需要额外做参数修正，能直接用于后续的工程图导出或是3D打印样件验证。
