多用途长片式可拆卸销轴铰链结构

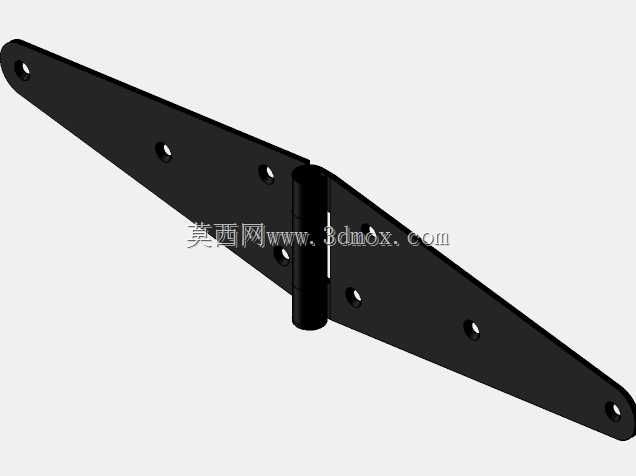

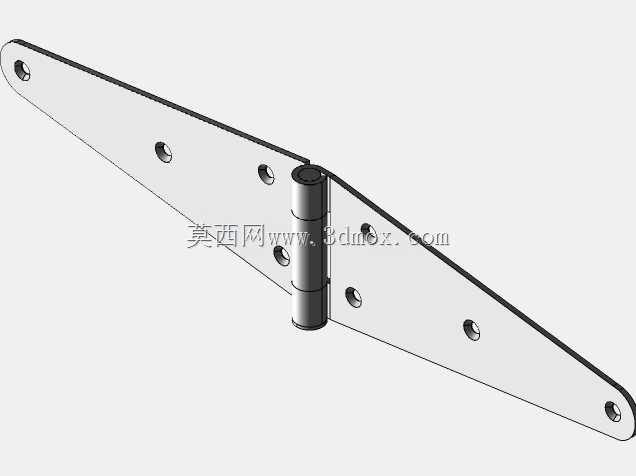

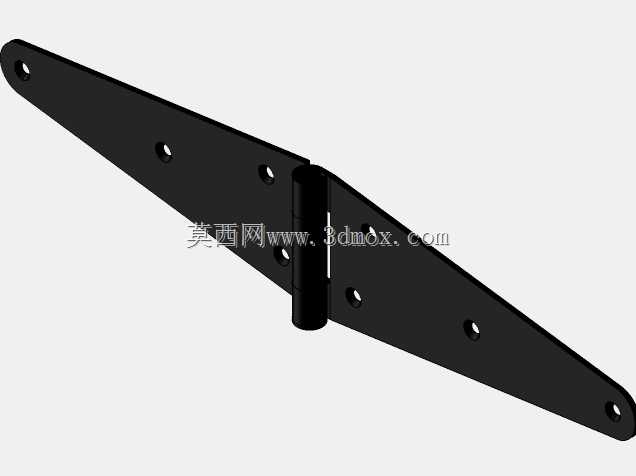

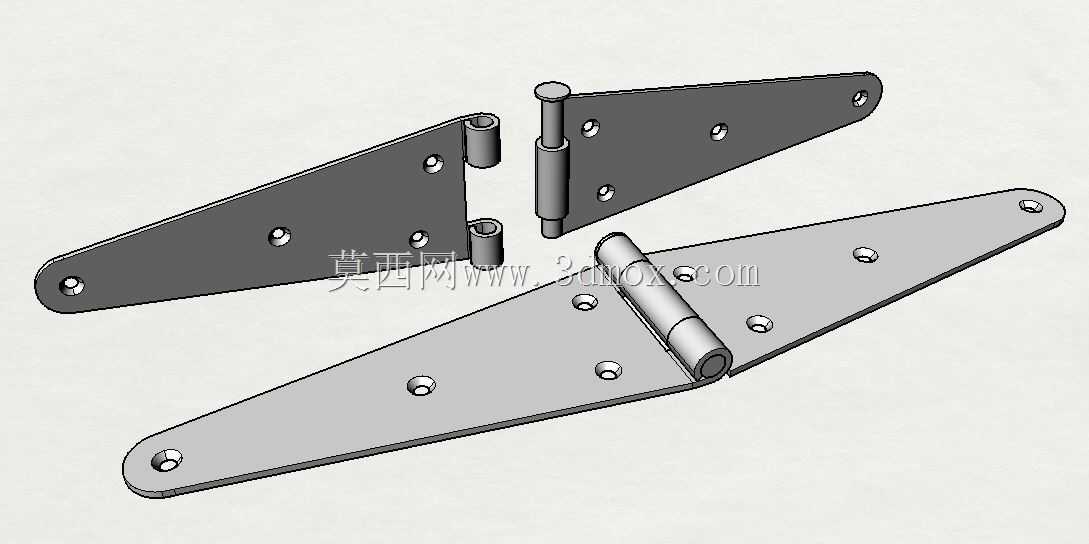

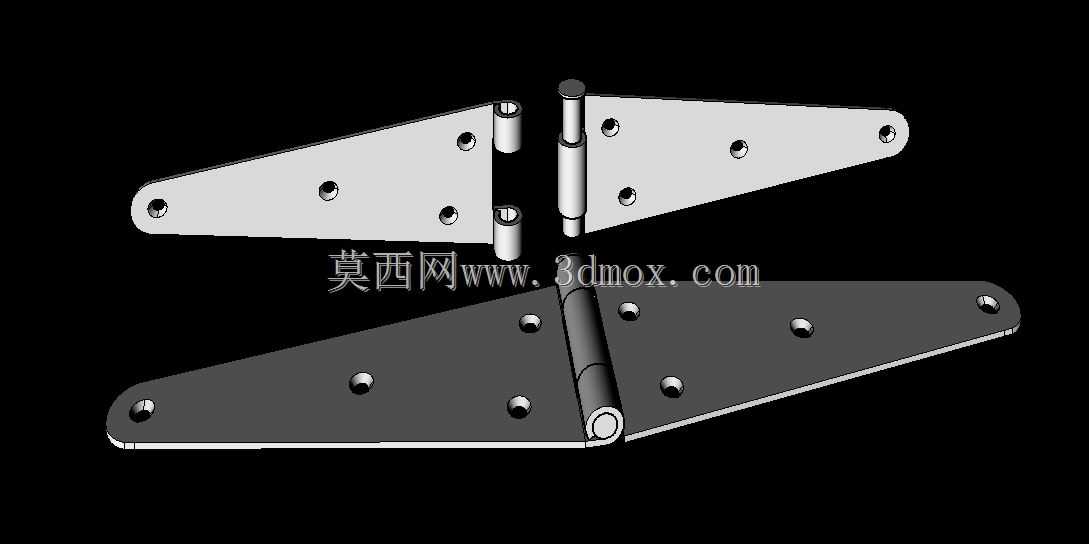

这款长片式销轴铰链是面向多场景轻载启闭需求开发的通用连接构件，核心适配谷仓门、庭院栅栏门、储物盒体、置物货架等需要实现绕轴转动开合的结构连接场景，能够为两个相对转动的构件提供稳定的铰接支撑，同时兼顾安装便捷性与长期使用的结构可靠性。从实际使用功能来看，该铰链采用可拆卸销轴的分体式结构，两个独立的铰页片分别通过多组安装孔固定在需要铰接的两个构件上，穿入销轴后即可实现顺畅的转动连接，抽出销轴就能快速完成两个构件的分离，无需对整体结构进行大面积拆解，大幅降低了后期维护、构件更换的操作难度，尤其适合需要频繁拆装、或者后期需要调整开合间隙的使用场景。在产品设计思路上，这款铰链采用了加长三角形铰片的结构形态，相较于普通短页合页，加长的铰片能够大幅增加安装固定点与铰接转轴之间的力臂距离，在同等安装紧固件强度的前提下，有效分散铰接位置的集中应力，避免长期开合过程中铰片出现变形、固定点位松动的问题；铰片上的安装孔采用沉孔设计，安装后紧固件头部能够完全沉入铰片平面内，不会突出构件表面造成剐蹭，也能让构件闭合后贴合更加紧密，减少闭合后的晃动间隙。销轴与铰筒的配合采用间隙适配的公差设计，既保证转动过程无卡滞，也不会因间隙过大出现开合晃荡的问题，铰筒端部做了卷边强化处理，能够承受长期转动带来的磨损，延长构件的整体使用寿命。从安装边界来看，这款铰链的铰片为对称式长三角形布局，安装时需要在被连接构件的贴合面预留对应铰片长度的平整安装区域，确保所有固定孔位都能完全贴合在构件表面，避免出现悬空固定导致的受力不均；销轴的轴向长度略长于两组铰筒的总叠加高度，安装后销轴两端不会突出铰筒端面过多，不会对周边构件造成运动干涉，铰片的厚度适配常规木质、薄金属、硬质塑料类构件的安装需求，不需要额外对安装面做沉台加工，只需要对应孔位完成钻孔或者自攻固定即可完成装配，适配场景十分广泛。
