直驱式锯片心轴电机结构设计

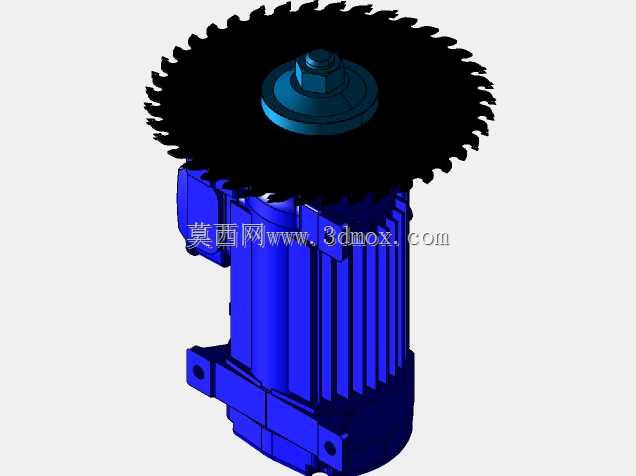

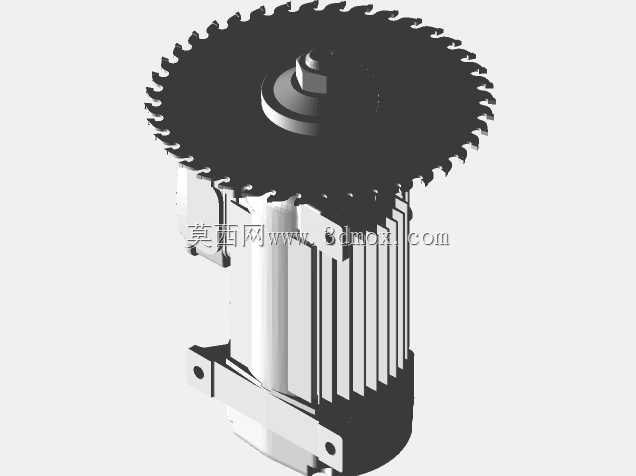

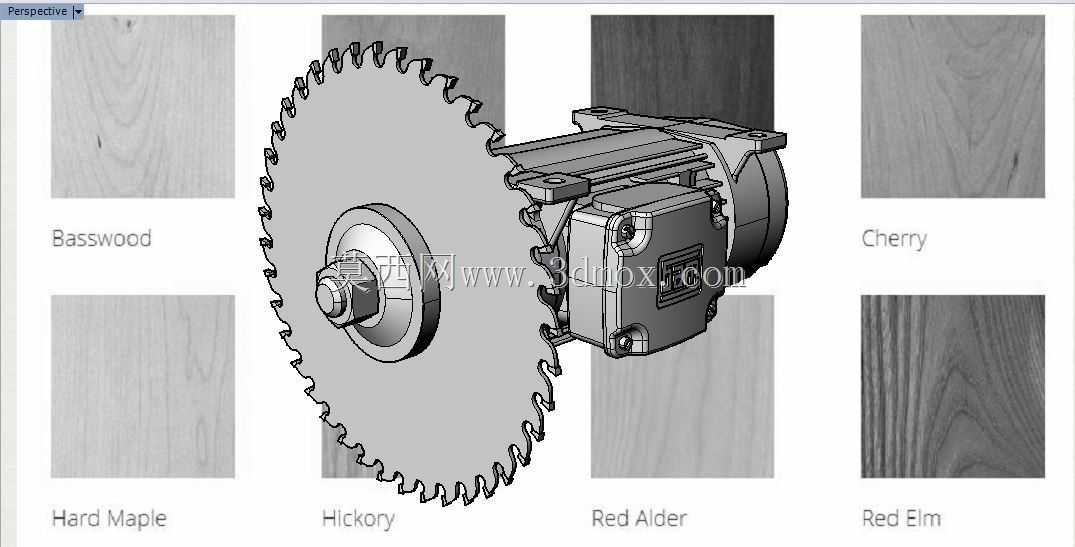

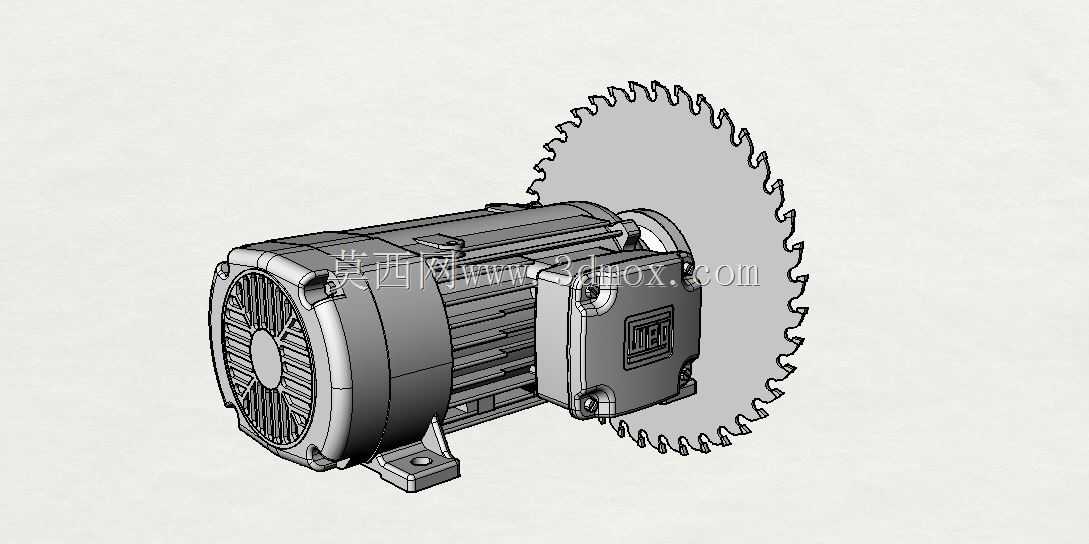

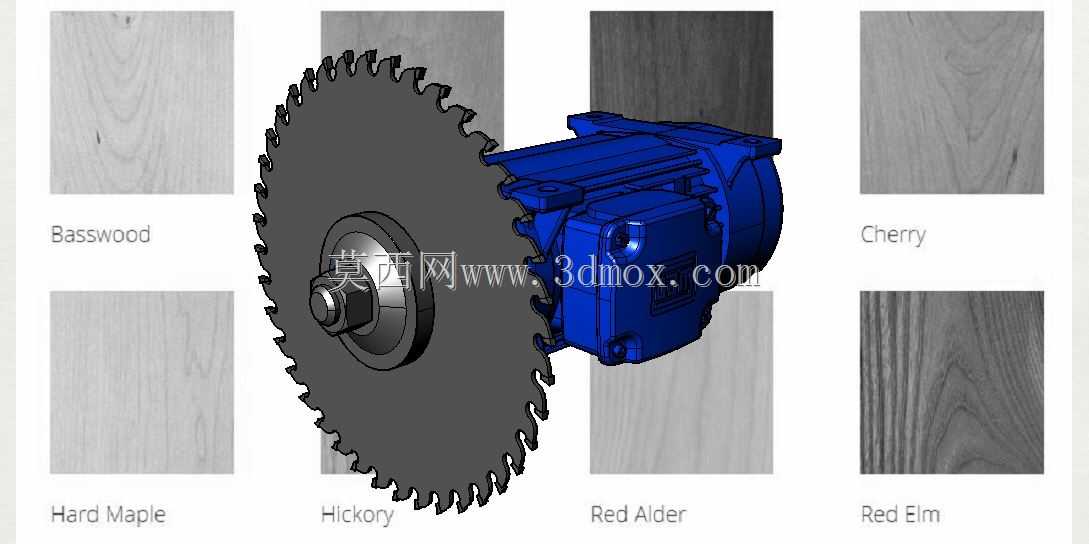

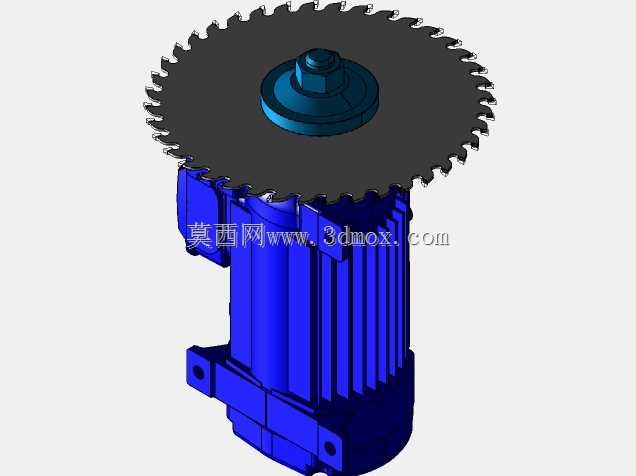

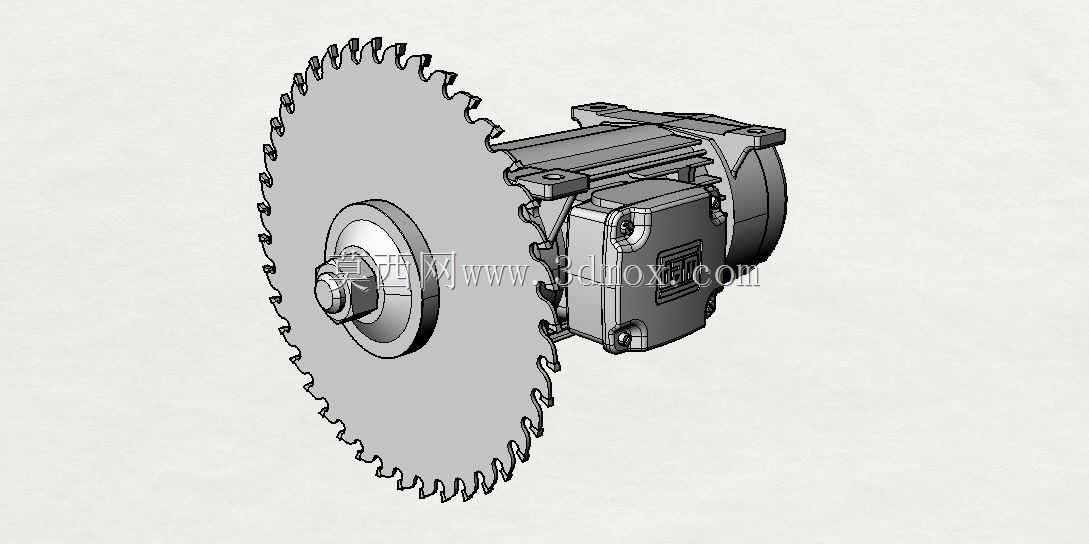

这款直驱式锯片心轴电机，主要面向小型木材开料、型材精切、便携式切割设备的动力端配套场景，是将动力输出与锯片装夹功能深度整合的一体化执行部件，区别于传统电机搭配独立传动主轴、皮带轮减速的分体式结构，从根源上减少了传动链路的功率损耗与装配误差累积。从实际应用场景来看，该结构可直接适配台式小型推台锯、便携式手持切割机、金属型材精切机、木工修边开槽设备的动力端，无需额外设计独立的锯片安装轴系与传动连接结构，能够大幅简化整机的装配流程，缩小设备整体的占用空间。在功能特性层面，该结构采用电机输出轴直接作为锯片装夹心轴的设计思路，输出轴端预留了标准的锯片定位轴肩与锁紧螺纹结构，锯片安装时可直接贴合轴肩定位面，通过配套锁紧螺母完成轴向压紧，无需额外加装联轴器、过渡法兰等中间连接件，传动刚性更强，锯切作业时的轴端跳动量可控制在极小范围内，能够有效提升锯切面的平整度，减少锯片高速运转时的抖动异响，延长锯片的实际使用寿命。从设计思路上看，整体结构优先考量了锯切作业的受力特性，电机壳体采用加强筋式的铸铝结构设计，既能够保证电机运转时的散热效率，又可承受锯切过程中产生的径向切削反力，避免壳体受力变形影响轴系的同轴度；心轴部分采用阶梯轴结构设计，从电机内部转子支撑位到锯片安装位的轴径做了梯度强化处理，匹配高精度深沟球轴承做双支撑定位，可承受锯切硬木、薄金属型材时产生的冲击载荷，避免长期重载作业下出现轴系弯曲变形的问题。在外形尺寸与安装边界层面，电机主体采用方形安装法兰结构，法兰面预留了标准的螺栓安装孔位，可直接固定在设备的安装基板上，安装定位基准与心轴轴线的垂直度经过严格校核，能够保证锯片安装后与设备工作台面的平行度要求；心轴伸出端的长度经过精准核算，既能够满足标准厚度锯片、配套压紧法兰的安装空间需求，又不会因轴伸过长导致刚性下降，锯片安装后的外轮廓与电机壳体之间预留了足够的安全间隙，可适配常规直径范围的圆锯片安装，作业过程中不会出现锯片与壳体剐蹭的问题。同时该结构的接线盒设置在电机壳体的侧上方位置，走线方向避开了锯片旋转的碎屑飞溅区域，能够减少锯切产生的木屑、金属碎屑对接线部位的磨损，提升设备长期运行的稳定性，整体结构紧凑，安装维护便捷，非常适合小型化切割设备的集成配套使用。
