齿轮驱动式机械夹持锁紧机构设计

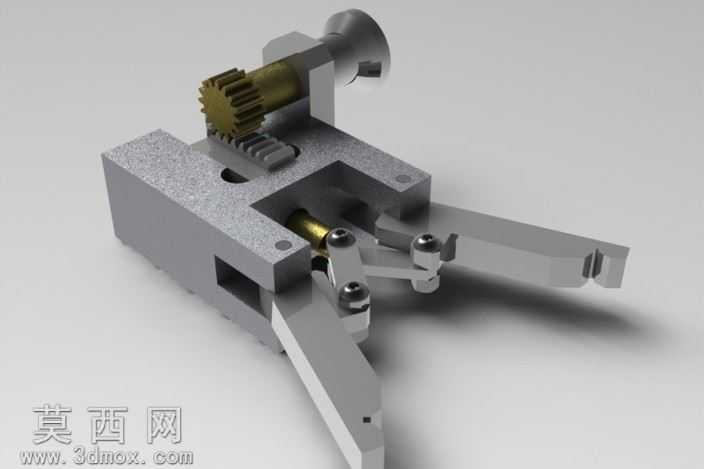

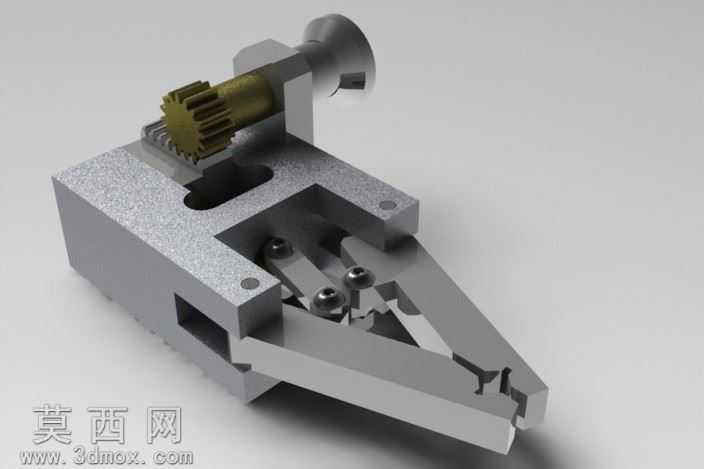

该机械夹持机构采用SolidWorks完成全参数化三维建模，整体结构围绕齿轮驱动的夹爪开合逻辑展开设计，建模过程中对各零部件的装配公差、运动干涉进行了完整校验，确保机构运动逻辑符合实际机械传动的物理规律。渲染阶段采用金属质感材质体系，主体基座使用磨砂金属材质还原机加工金属的粗糙颗粒质感，表面做细微的切削纹理处理，模拟实际金属零件铣削加工后的表面状态；驱动齿轮采用黄铜材质，调整材质的反射率与粗糙度参数，还原铜件温润的金属光泽与轻微氧化的质感；顶部旋钮、连接销钉等小零件采用亮面金属材质，与主体基座的磨砂质感形成视觉层次区分，渲染光影采用柔和的侧上方主光源，搭配环境补光弱化硬阴影，清晰呈现机构的内部结构与装配关系。结构设计上，机构以一体式金属基座为承载主体，基座内部开设导向滑槽，为夹爪的开合运动提供精准导向；顶部旋钮与驱动齿轮同轴固连，转动旋钮即可带动齿轮旋转，齿轮与夹爪尾部的齿条结构啮合，将旋转运动转化为夹爪的直线开合动作，夹爪中部设置铰接连杆结构，放大夹持力的同时保证两侧夹爪运动同步，夹爪前端开设V型夹持口，可适配不同外形的工件夹持需求，基座上预留的沉头孔用于安装固定销钉，对齿轮的轴向位置进行限位，避免传动过程中齿轮出现轴向窜动，影响传动精度。设计思路围绕小型手动夹持工具的实用需求展开，摒弃冗余结构，将齿轮传动的精准性与连杆机构的力放大特性结合，在紧凑的空间内实现稳定的夹持锁紧功能，整体结构零件数量少，加工工艺性好，各零部件均可通过常规铣削、钻削工艺完成加工，装配流程简单，适合作为小型工装夹具、精密夹持工具的结构参考，建模过程中对所有配合面做了公差匹配，确保虚拟装配下的运动仿真与实际物理装配效果一致，可直接用于后续的工程图导出与实物打样验证。
