微型太阳系星象仪机械结构设计

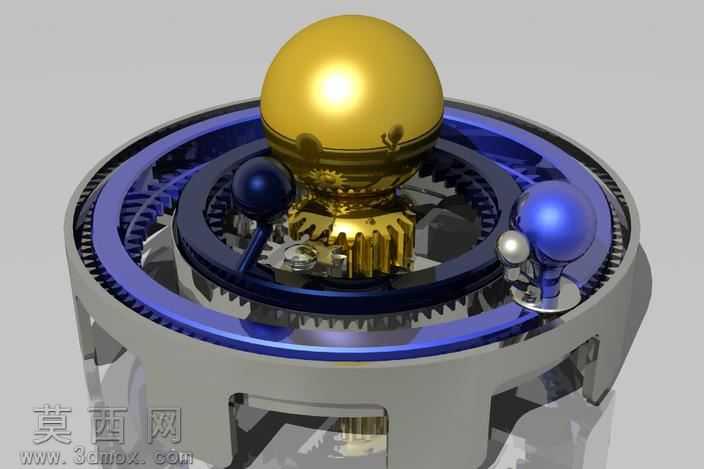

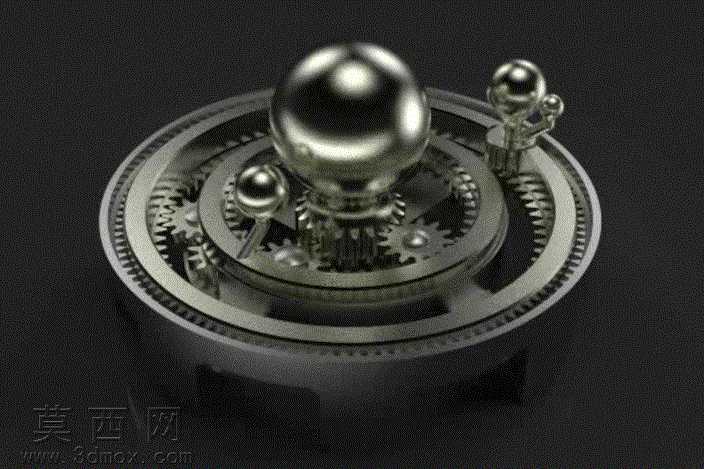

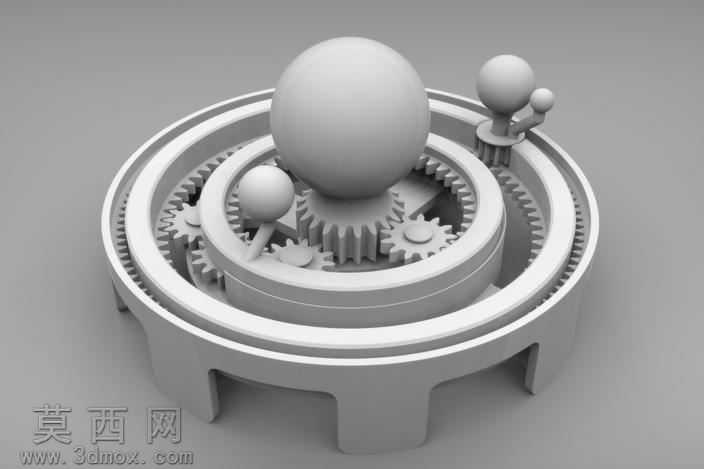

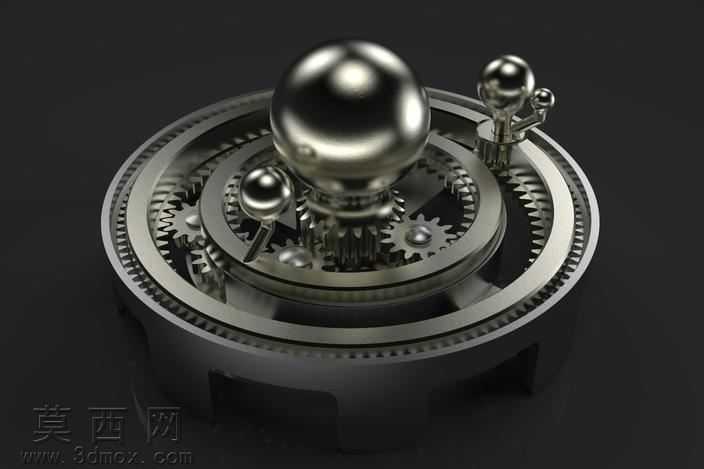

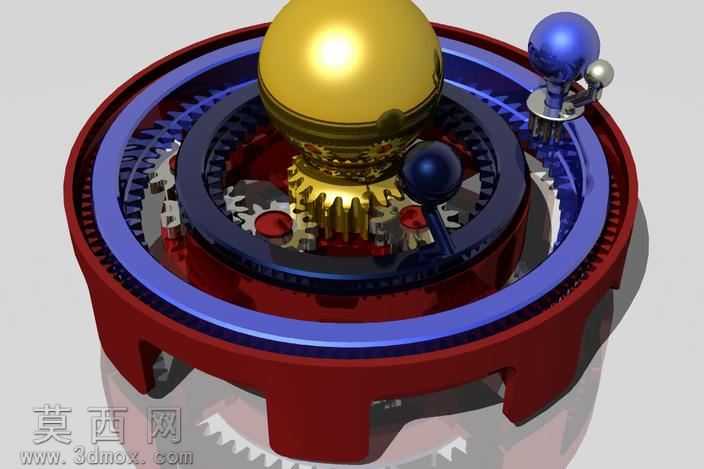

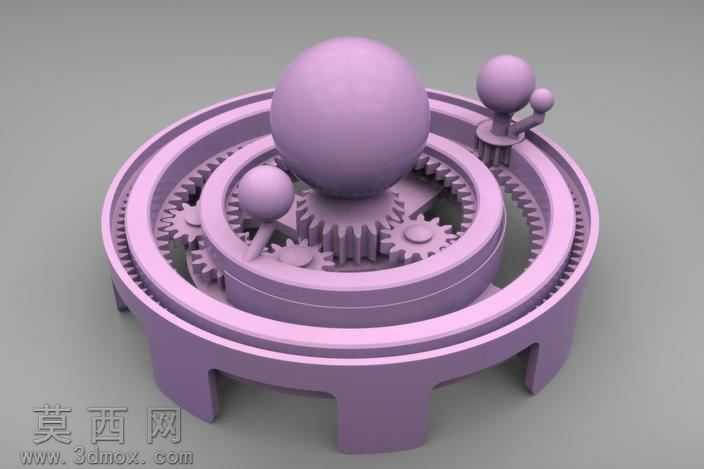

本作品为微型太阳系星象仪的三维设计成果，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械传动的设计逻辑，对每一处齿轮模数、齿距、啮合间隙都做了精准的参数设定，确保后续虚拟运动仿真时传动链路顺滑无卡滞。模型整体采用同轴分层布局，中心位置设置大尺寸球体模拟太阳，作为整个星象仪的结构基准与视觉核心，太阳球体下方嵌套多层同轴行星齿轮组，不同层级的齿轮分别对应不同行星的公转传动比，通过齿轮组的差速传动，实现两个行星与月亮的差异化公转演示效果。建模阶段对每一个零件都做了独立的特征建模，从齿轮的渐开线齿廓，到行星支架的弯折结构，再到球体表面的光滑曲面处理，都严格控制特征公差，避免出现曲面破面、特征重叠的问题。渲染阶段采用金属材质作为整体基调，为不同结构部件分配差异化的金属材质参数：主体基座采用哑光枪灰色金属材质，添加细微的磨砂纹理模拟金属加工后的细腻质感；中心太阳球体采用高反光抛光铬材质，调整环境反射强度与高光参数，凸显核心部件的视觉重量；传动齿轮组采用稍暗的镍合金材质，在齿根位置添加轻微的做旧效果，模拟机械结构长期运转的真实质感；行星与月亮的小型球体采用亮面银色金属材质，与中心太阳形成视觉层次区分。场景布光采用三点布光法，主光源从斜上方45度投射，打出金属部件的核心高光轮廓，辅光源从侧方补光弱化暗部死黑，背光源添加轮廓光勾勒星象仪的整体边缘，让多层嵌套的齿轮结构层次清晰可辨。结构设计上采用环形基座作为整体承载结构，基座外圈设置防滑齿纹提升视觉精致度，内部嵌套内齿圈与多层行星轮形成周转轮系，每一个行星支架都做了轻量化的镂空处理，在保证结构强度的同时降低传动负载，支架末端的行星安装位做了定位卡槽设计，确保行星球体安装后位置精准无偏移。设计思路围绕小型桌面演示装置的定位展开，在有限的尺寸内集成完整的齿轮传动链路，既保证星象演示的功能完整性，又通过精密的机械结构展现机械美学，让整个装置兼具科普演示价值与工艺观赏价值，建模完成后对所有装配体做了干涉检查，逐一排查齿轮啮合、支架转动过程中的干涉问题，调整零件间隙确保所有运动部件都能顺畅运转，最终呈现出金属质感强烈、结构精密的微型太阳系星象仪效果。
