高精度平直钢直尺测量工具三维建模

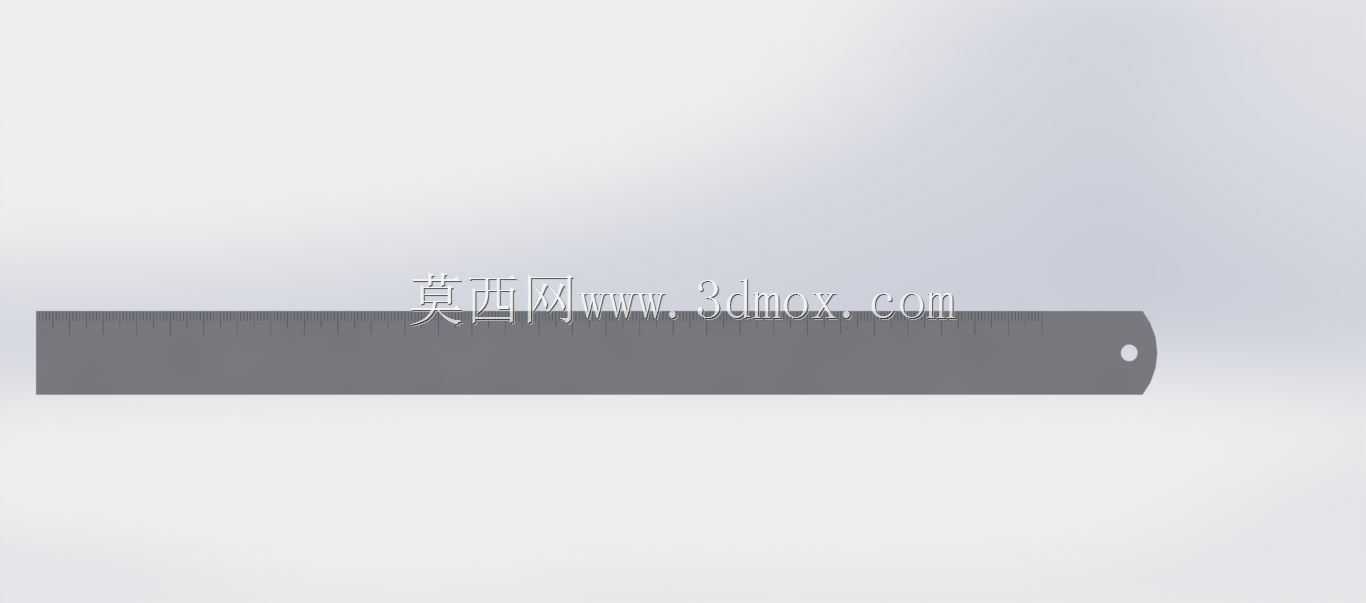

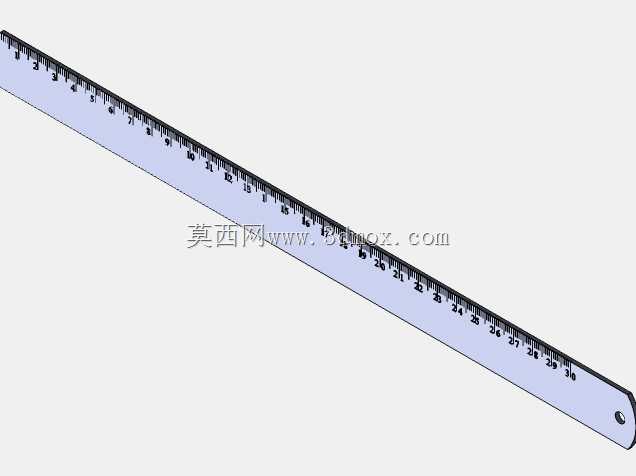

这款钢直尺是机械加工、五金装配、日常尺寸核验场景中最基础也最常用的接触式长度测量器具，在机械加工车间的工序尺寸抽检、钳工装配的零件对位核验、家装施工的板材裁切尺寸复核、学生金工实习的基础测量训练、文具类日常绘图尺寸标注等场景中都有极高的使用频次，是生产、施工、教学场景中不可或缺的基础测量工具。本次建模还原的是工业级常用的单面刻度钢直尺，整体采用平直冷轧不锈钢带作为基体设计，尺身整体做了去毛刺倒边处理，避免使用过程中锋利边缘划伤操作人员，尺身末端设计有圆形悬挂孔，可在工具架、工位挂板上悬挂收纳，减少尺身弯折变形的概率，延长工具使用寿命。设计过程中重点还原了尺身的平直度公差要求，尺身工作面的平面度控制在每米长度0.1mm以内，避免因尺身翘曲导致测量读数出现偏差；尺面的刻度线采用蚀刻填漆的工艺结构建模，刻度线的宽度、长度差严格按照通用钢直尺的精度标准设计，毫米刻度线、半厘米刻度线、整厘米刻度线做了明确的长度区分，读数时可快速识别刻度量级，降低读数误差。尺身整体厚度控制在0.8mm到1.2mm区间，既保证了尺身的刚性，避免测量时尺身弯折影响精度，又控制了整体重量，单把300mm量程的钢直尺重量控制在50g以内，长时间手持测量不会产生明显的负重感。尺身的悬挂孔直径设计为5mm，适配工位上常见的M4、M5规格挂钩，悬挂收纳时取放方便，不会出现卡滞或滑落的情况。尺身的起始端刻度做了齐边设计，尺身端面与零刻度线完全重合，测量时可将尺端抵靠在测量基准面上直接读数，不需要额外做零点偏移补偿，操作门槛极低，即使是没有经过专业测量训练的人员也能快速上手完成基础长度测量工作。建模过程中还还原了尺身表面的哑光磨砂处理结构，避免强光环境下尺面反光导致刻度看不清的问题，在车间强光照明、户外施工阳光直射的场景下都能清晰读取刻度数值。
