高精度公英制双刻度游标卡尺建模设计

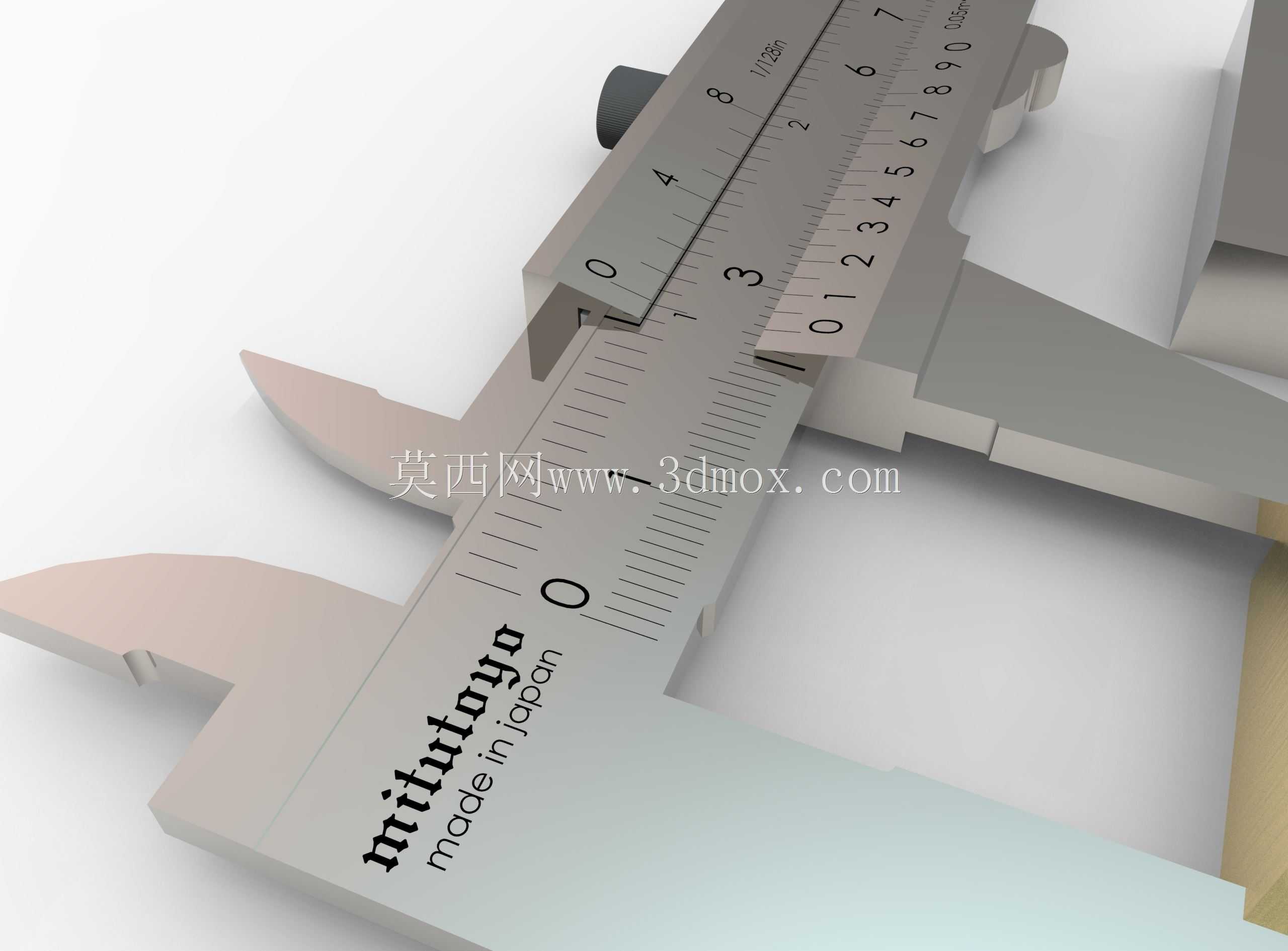

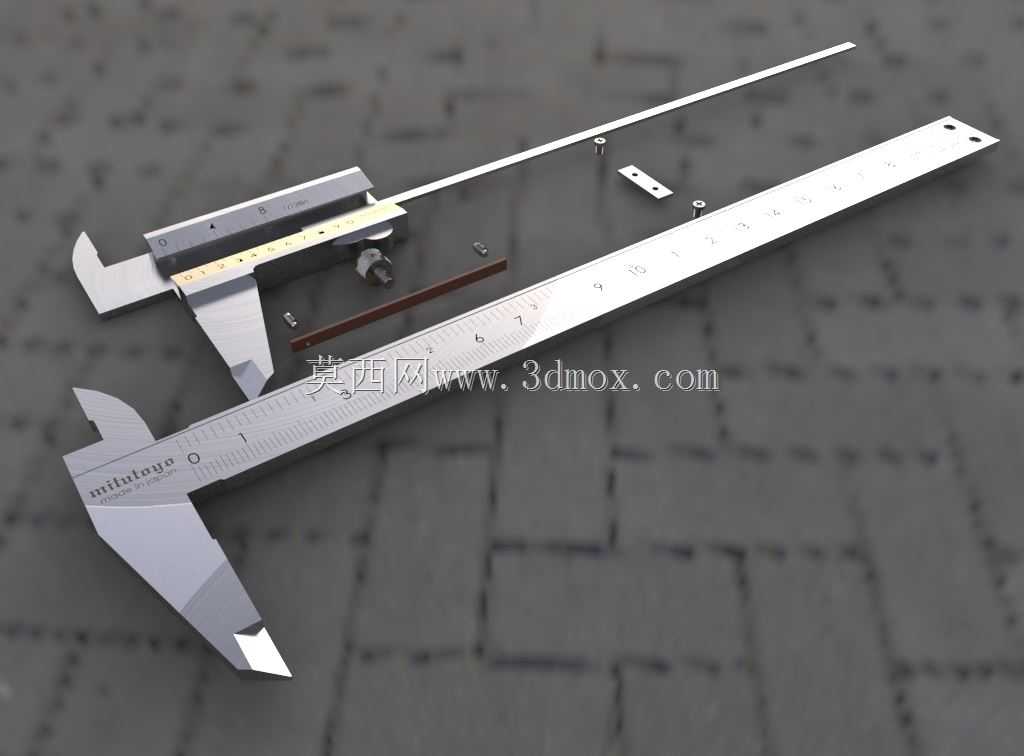

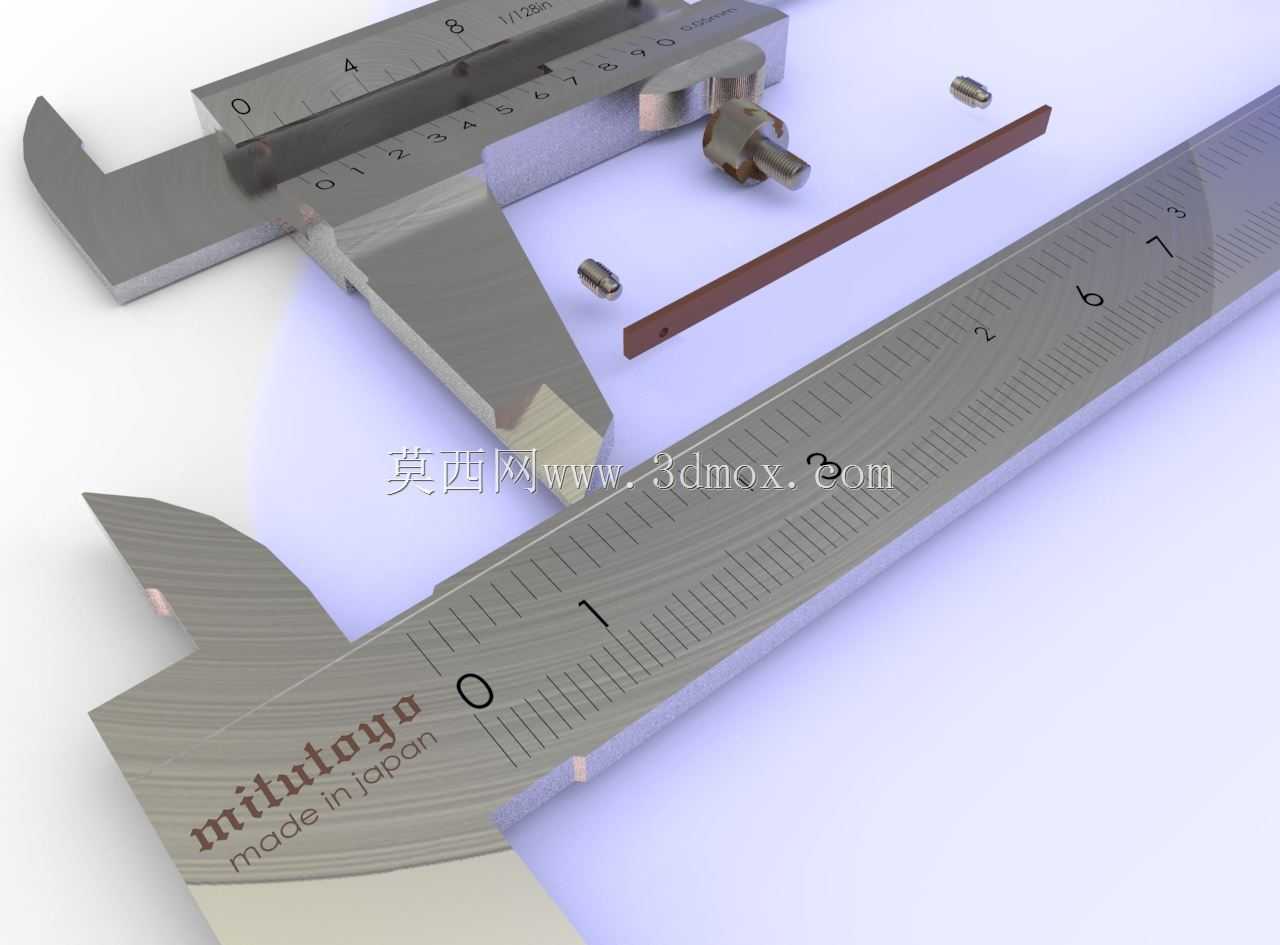

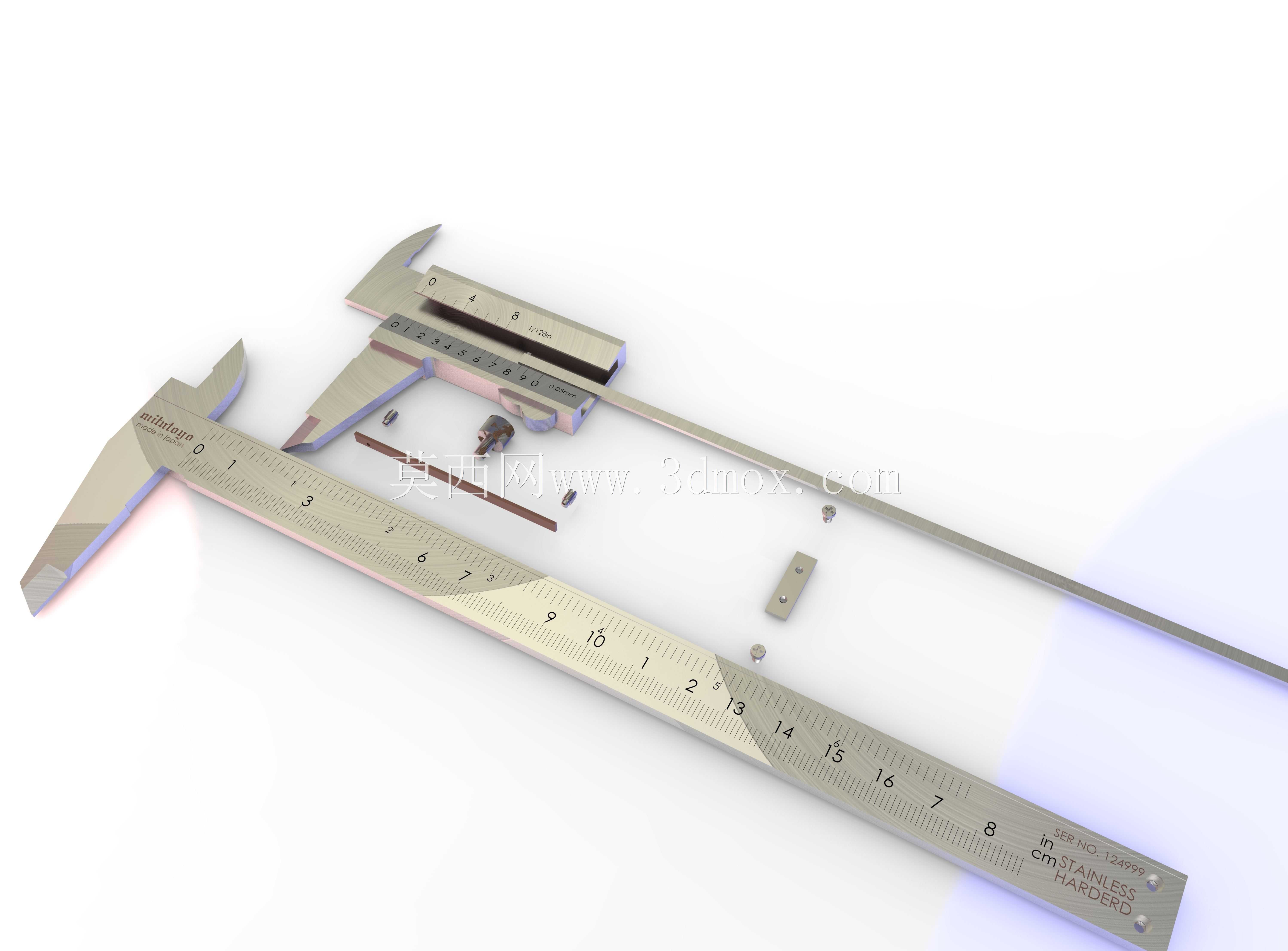

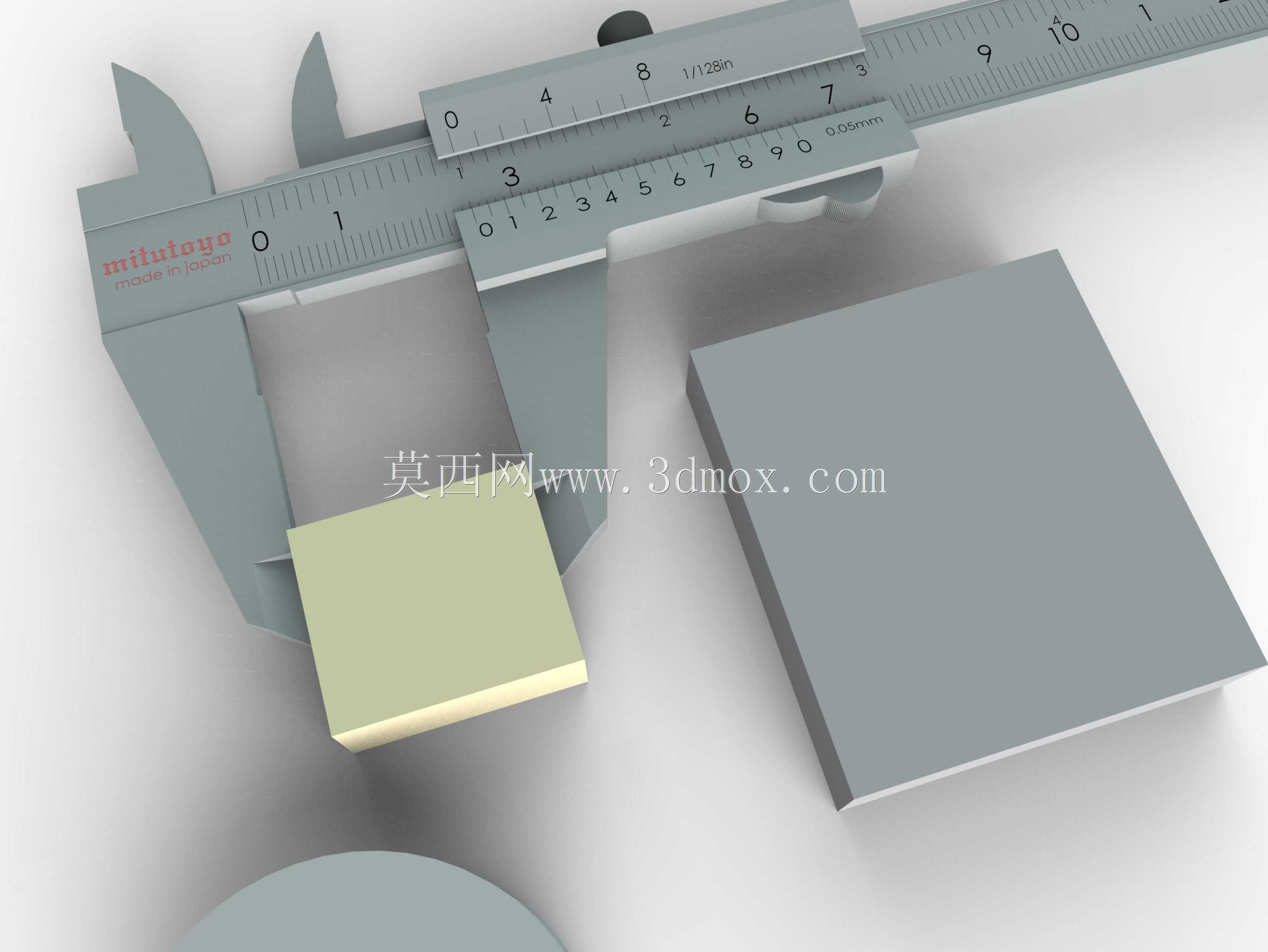

这款游标卡尺模型聚焦工业测量场景的实际使用需求，覆盖机械加工车间工件尺寸核验、五金装配环节零件公差校验、维修作业中零部件尺寸复测、教学实训场景测量原理演示等多类应用场景，是一线加工、装配、检修环节不可或缺的接触式长度测量工具。模型完整还原了游标卡尺的全功能结构，主尺同时集成英制与公制两套刻度体系，公制刻度分辨率达到0.05mm级别，英制刻度匹配1/128英寸的细分精度，可同时满足不同计量标准体系下的测量需求，无需在作业中更换测量工具即可完成双单位数值读取，有效降低跨标准作业的操作成本。尺身结构包含内测量爪、外测量爪、深度尺杆与滑动游标组件，外测量爪可完成工件外径、长宽等外部轮廓尺寸的测量，内测量爪适配孔径、槽宽等内部尺寸的检测，尾部延伸的深度测杆可精准测量盲孔深度、台阶高度差等常规量具难以触及的尺寸参数，全结构覆盖常规接触式长度测量的绝大多数功能需求。设计过程中严格遵循实际量具的尺寸比例逻辑，主尺有效测量量程匹配常规工业级游标卡尺的通用规格，各组件的装配边界完全贴合实物的运动逻辑，滑动游标与主尺的配合间隙控制在合理范围内，既还原了实物滑动时的阻尼感结构特征，也保证各测量爪的工作面平行度、刻度线的对齐精度完全符合真实量具的公差要求。尺身的握持区域做了贴合人手操作习惯的轮廓处理，锁紧装置的结构位置与实物保持一致，可在测量完成后固定游标位置方便数值读取，整体建模没有冗余的装饰结构，所有细节都围绕测量功能的实用性展开，刻度线的排布、数字标识的位置都经过反复校准，确保模拟读数时的逻辑与真实量具完全一致，既可以作为工业设计环节的量具配套参考模型，也能用于测量教学场景的演示素材，帮助使用者快速理解游标卡尺的读数逻辑与结构组成。
