十四卡GPU运算机架式设备结构设计

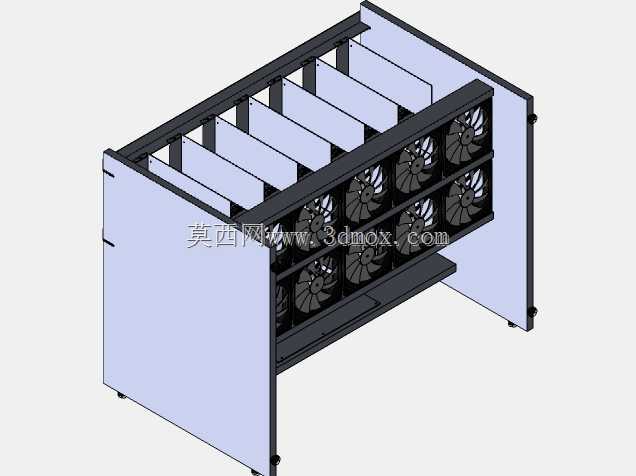

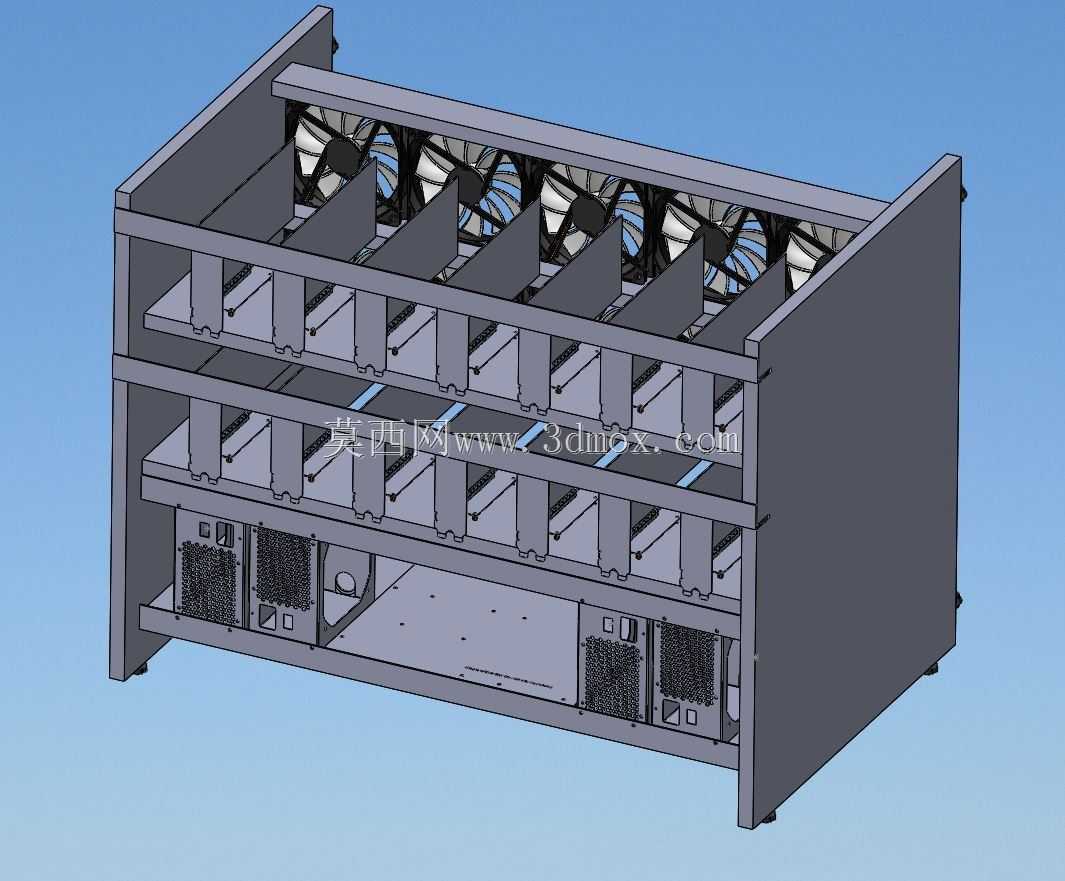

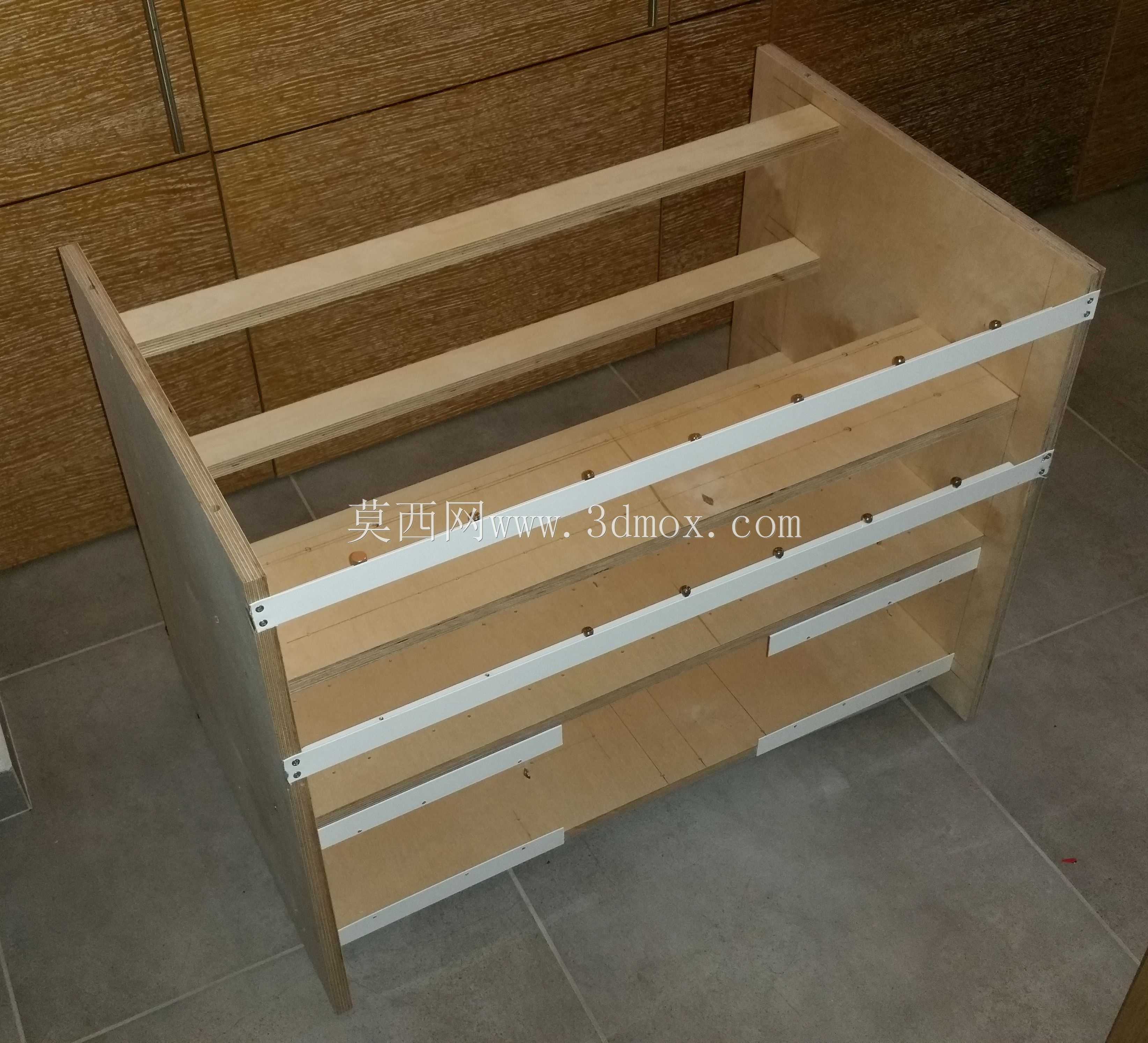

该设备为高密度GPU算力承载机架，主要面向加密货币挖矿、分布式并行运算、AI模型本地训练等需要多显卡协同工作的应用场景，能够在有限空间内集中搭载十四张标准尺寸GPU运算卡，同时配套完整的供电、散热、硬件固定结构，解决多卡部署时的空间排布、散热风道、硬件固定与走线规整问题。设备整体采用分层式机架结构，主体由胶合板材与L型型材拼接制成，所有拼接位尺寸经过精准校核，各安装孔位与硬件安装边界完全匹配，无需二次加工即可完成硬件组装。机架分为上下两层GPU安装区与底部供电区，每层可横向排布七张标准全高GPU显卡，显卡通过插槽固定在层板的定位卡槽内，层板预留对应走线缺口，方便显卡供电线与数据传输线规整排布，避免线材干扰风道或挤压硬件。机架顶部整排布置大尺寸高转速散热风扇，形成从上至下的垂直贯通风道，冷风直接穿过上下两层GPU安装区，带走显卡满负载运行时产生的大量热量，底部供电区独立设置通风网孔，为电源等供电部件提供独立散热通路，避免供电区域热量堆积影响上层显卡散热效率。底部供电区预留标准ATX电源安装位与主板固定点位，可兼容常规台式机电源与配套转接主板，所有安装位均设置定位凸点与固定孔，安装时可快速对位，降低组装难度。机架整体外形为规整长方体结构，外部无突出结构件，可直接放置在平整地面或标准机柜层板上，安装边界清晰，多台设备并排摆放时不会出现空间干涉，侧边预留的走线槽可统一整理整组设备的外接线材，方便规模化部署时的线路管理。设计过程中优先考虑结构强度与散热效率的平衡，L型型材作为机架主承重框架，承担所有硬件的重量，避免长期使用后板材变形导致显卡移位，胶合板材作为层板与侧板，在保证结构平整度的同时控制整体自重，方便设备搬运与位置调整。各显卡安装位之间设置分隔挡板，既可以避免相邻显卡运行时的震动互相传导，也能引导散热气流均匀穿过每一张显卡，避免出现局部散热死角，保障所有GPU都能在适宜温度下长时间稳定满负载运行，减少因过热导致的算力波动或硬件损坏风险。
