工业试验用立式空气回热换热装置

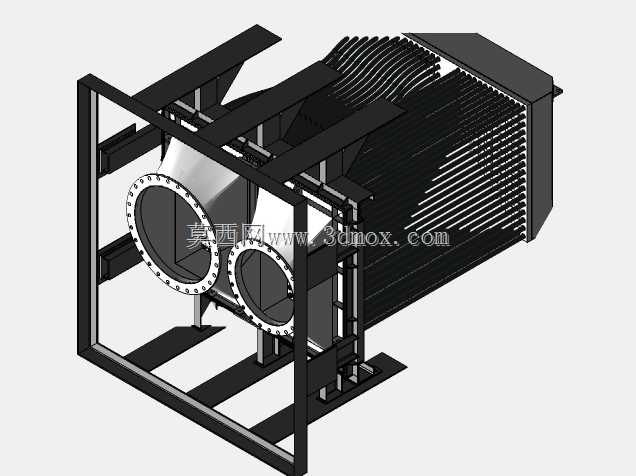

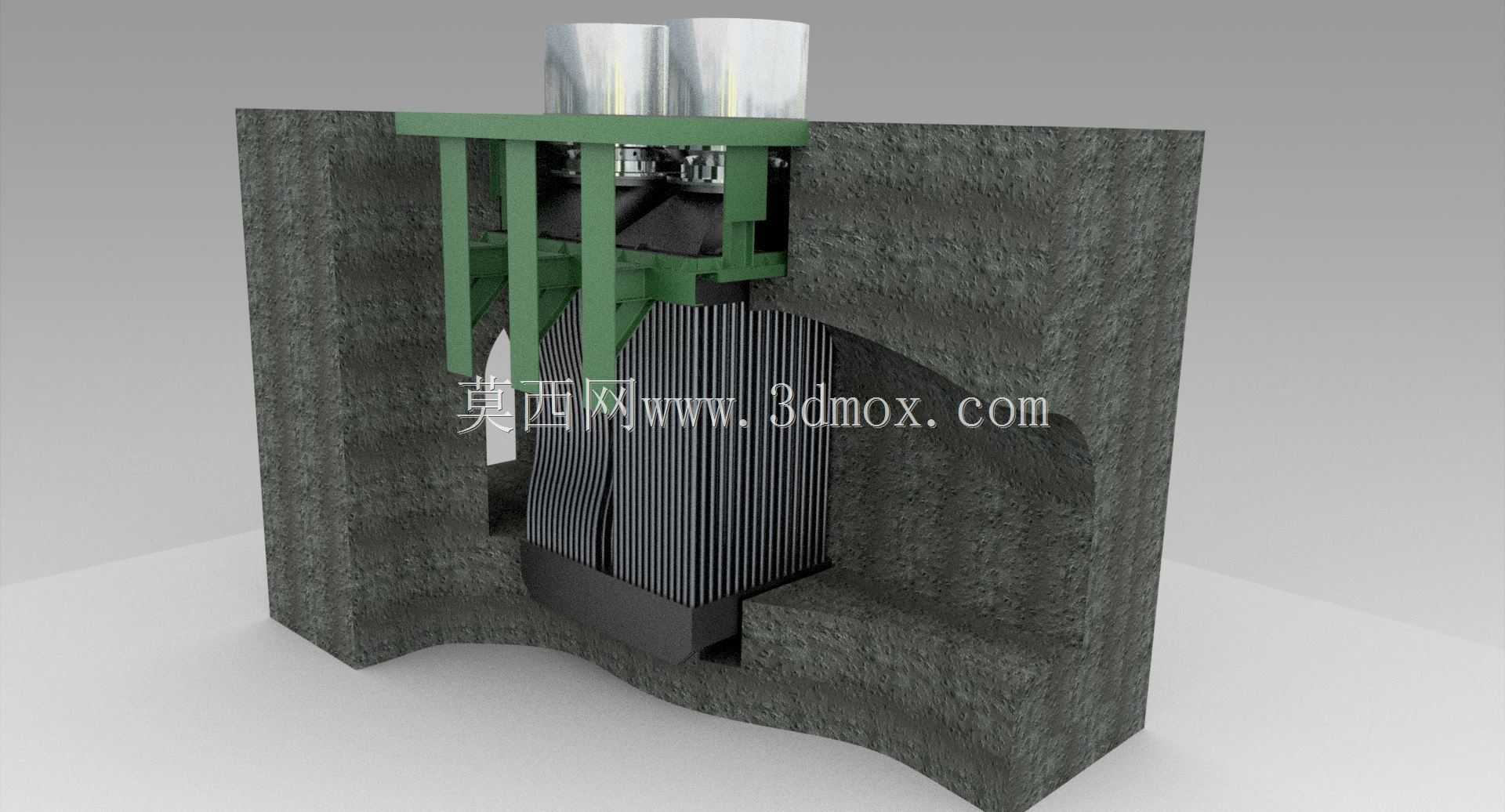

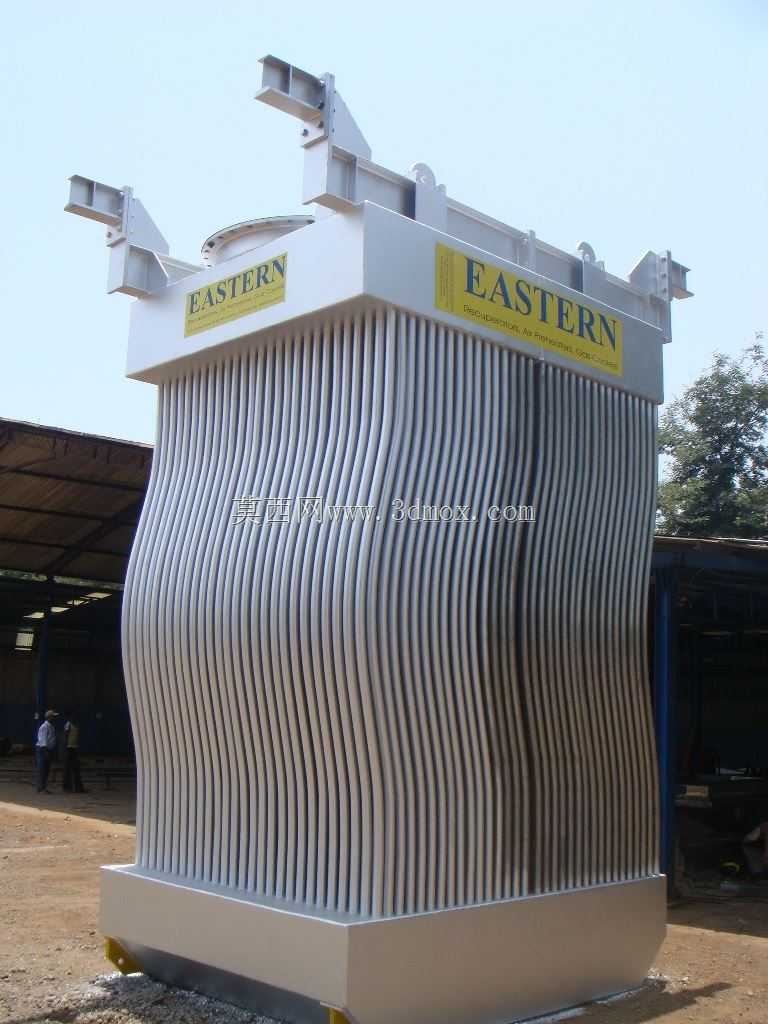

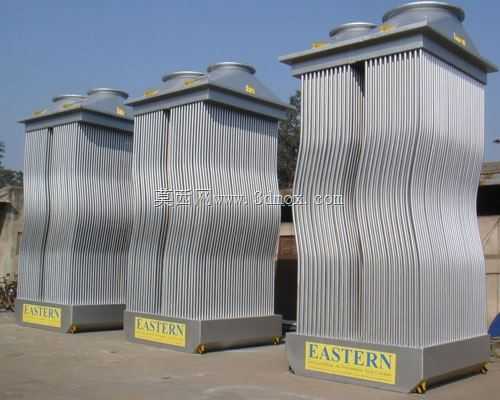

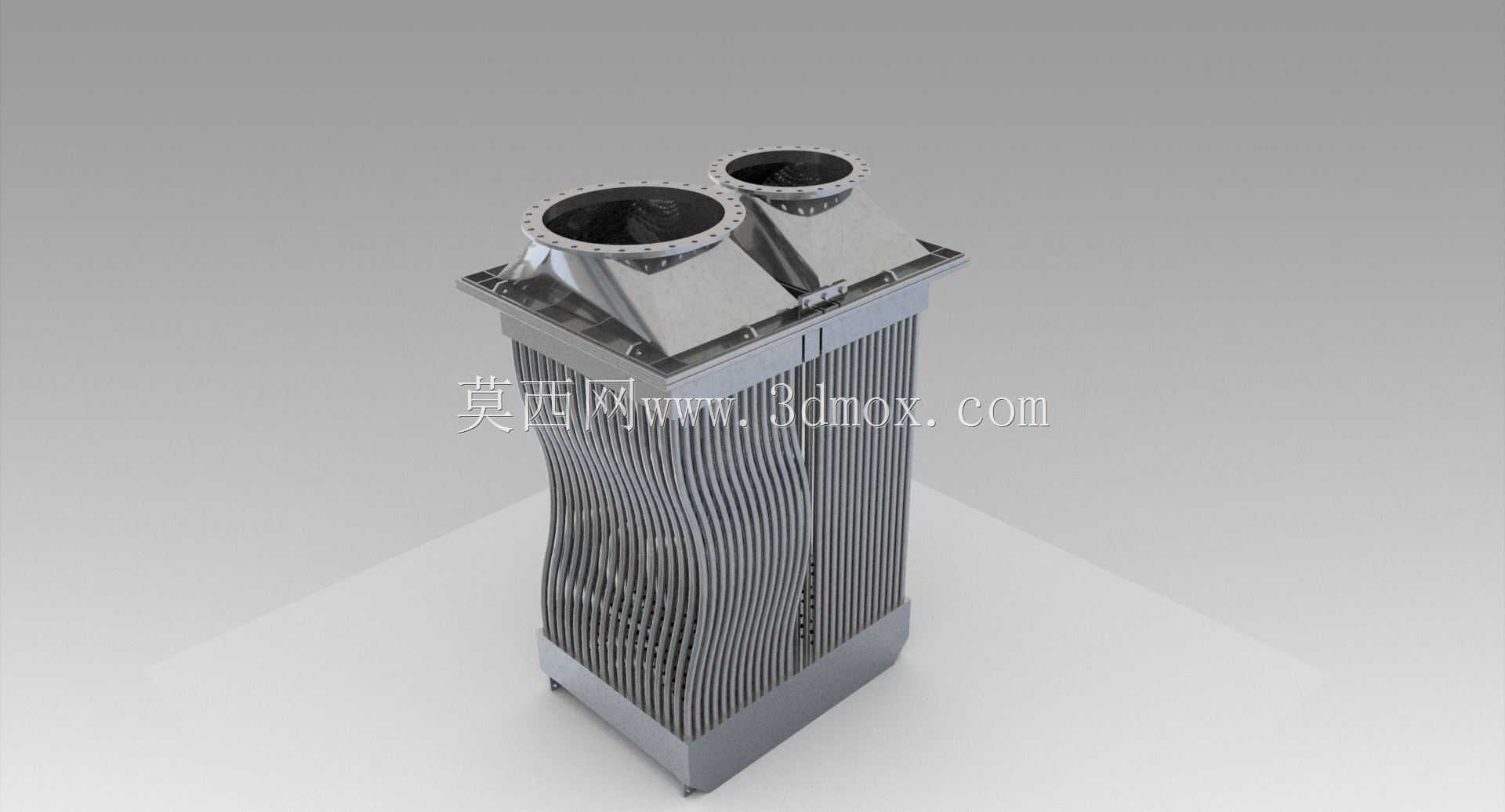

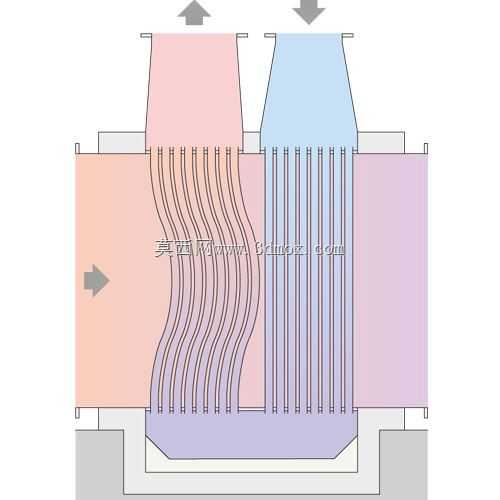

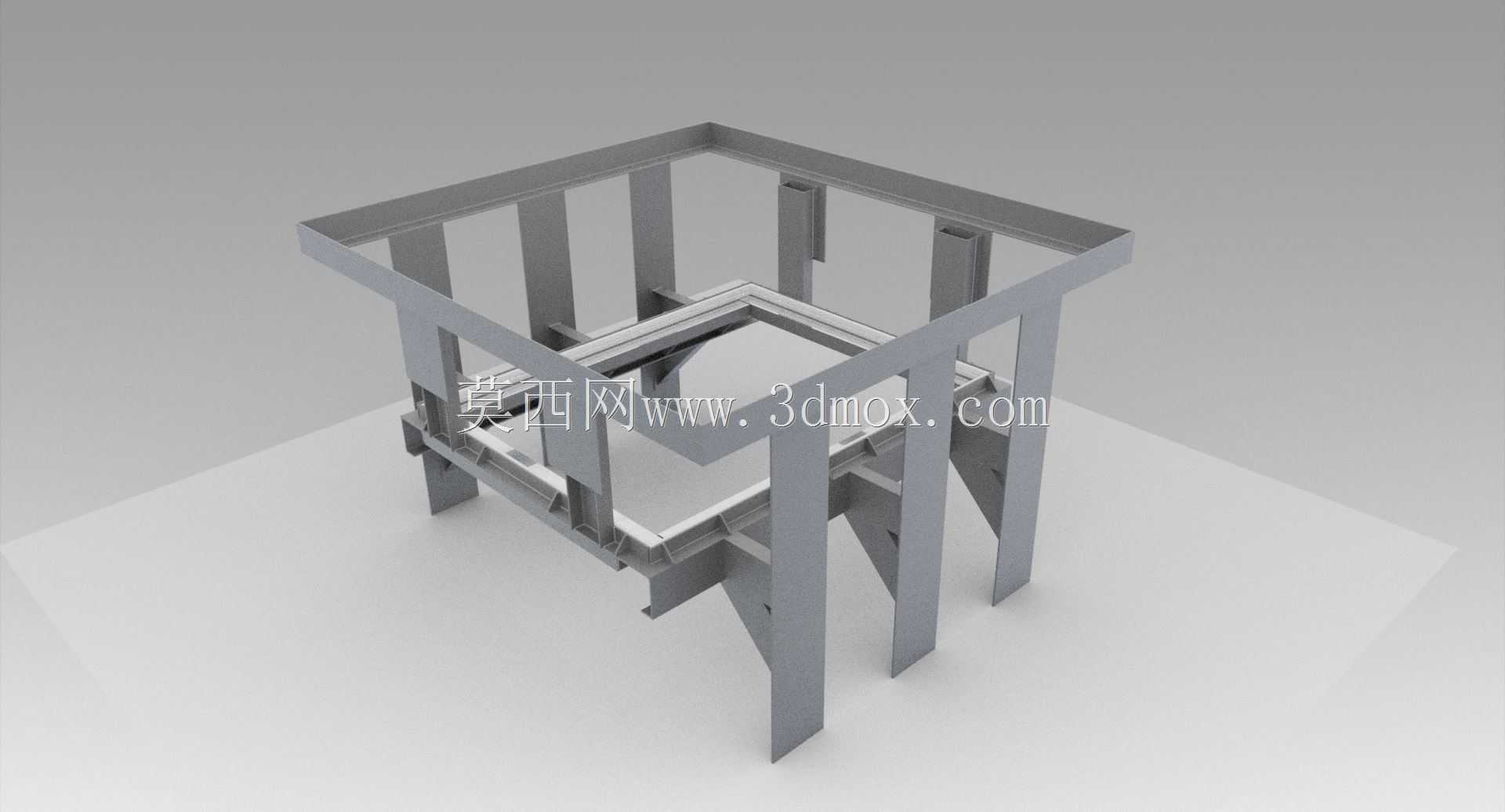

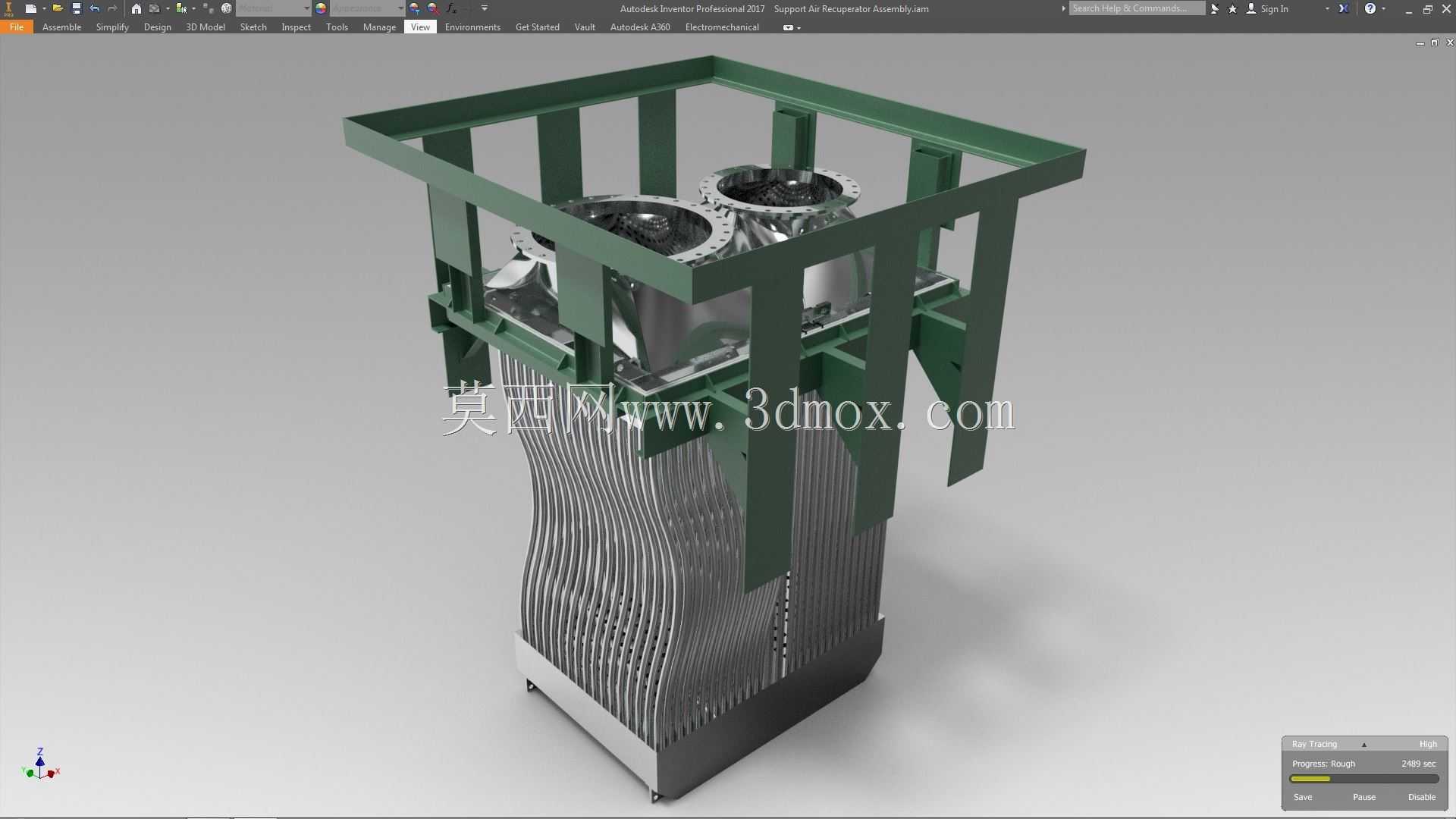

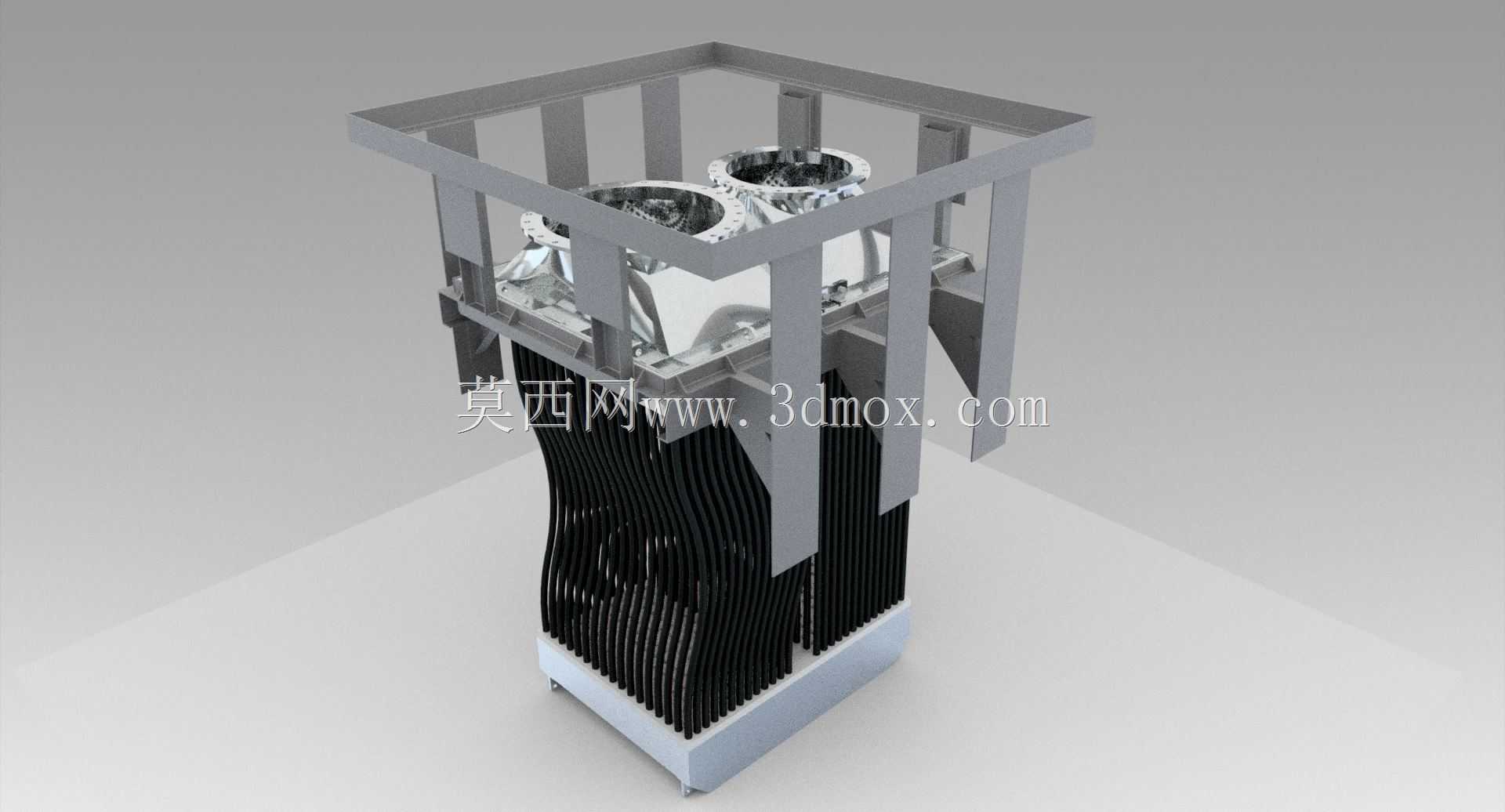

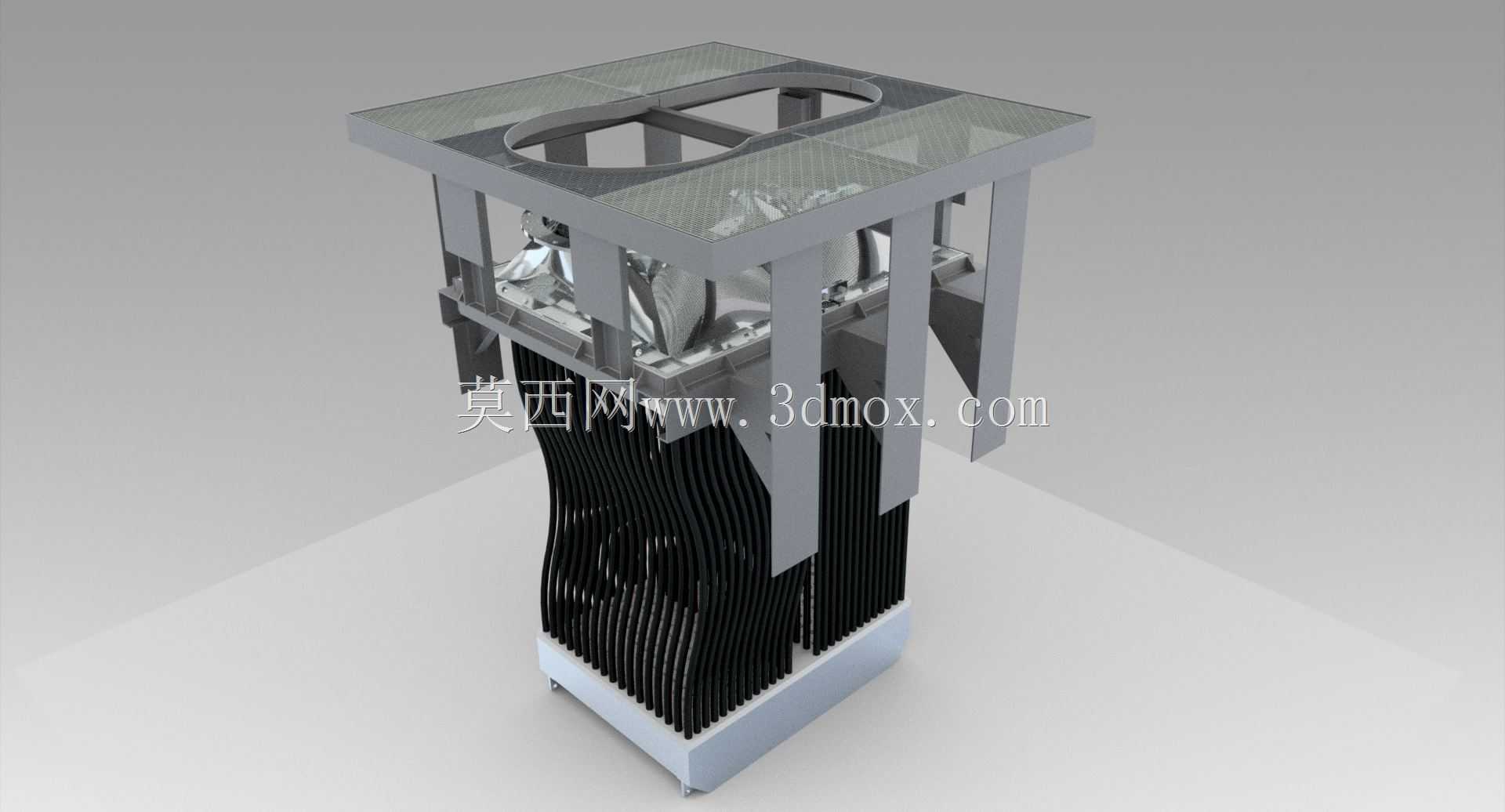

这款空气回热换热装置主要面向工业热能回收、工艺空气预热场景设计，常见于燃气锅炉配套、工业烘干线、热处理炉尾气余热回收、化工工艺送风预热等工况，核心作用是将高温烟气或工艺废热携带的热量传递给待送入炉膛或工艺段的冷空气，在降低排烟热损失的同时提升进风温度，大幅提升整套热力系统的热效率，减少燃料消耗与碳排放。从结构设计来看，装置采用立式紧凑布局，下部为密集排布的波纹换热芯体，这种波纹翅片式换热结构能够在有限空间内最大化冷热介质的接触换热面积，同时扰流结构可以破坏介质流动边界层，提升换热系数，相比传统光管换热结构，同换热功率下体积可缩小40%以上，适配厂房内狭小的安装空间。上部设置的方形安装框架采用型钢焊接成型，框架上预留了对应安装点位与吊装受力位，既可以对下部换热芯体形成结构防护，避免运输、安装过程中磕碰损伤薄壁换热片，也能直接与上部风道、设备接口对接，无需额外制作安装支架，降低现场施工的工作量。装置顶部设置两个圆形法兰接口，分别对应热侧介质入口与冷侧空气出口，接口尺寸匹配常规工业通风管道标准，现场对接时可直接搭配标准法兰紧固件完成装配，接口处的密封面设计预留了密封垫安装槽，可有效避免运行过程中介质串流、漏风的问题。设计过程中充分考虑了设备的安装边界与运维需求，整体立式结构的底部设置了承托底座，安装时仅需在现场预留对应尺寸的水平承重基础即可，设备四周预留了不小于600mm的检修操作空间，就可满足后期换热芯体清灰、密封件更换的运维需求。芯体部分采用模块化组装思路，当某一部分换热片出现积灰堵塞或损坏时，可单独拆解对应模块进行更换，无需整体报废设备，大幅降低全生命周期的运维成本。在流道设计上，冷热介质采用逆流布置方式，热介质从上部接口进入后向下流经换热芯体外侧流道，冷空气从下部进入芯体内部流道向上流动，逆流布置能够让整个换热行程内冷热介质保持相对稳定的温差，提升整体换热效率，同时流道的走向设计充分考虑了积灰排放问题，热侧流道无直角死区，烟气携带的粉尘可随气流顺利从下部出口排出，减少积灰堵塞的概率。框架部分的结构做了加强筋设计，能够承受风道连接带来的载荷以及设备运行过程中的微振动，避免长期运行出现结构变形、接口错位漏风的问题。
