拖车用倾斜式液压油缸结构设计

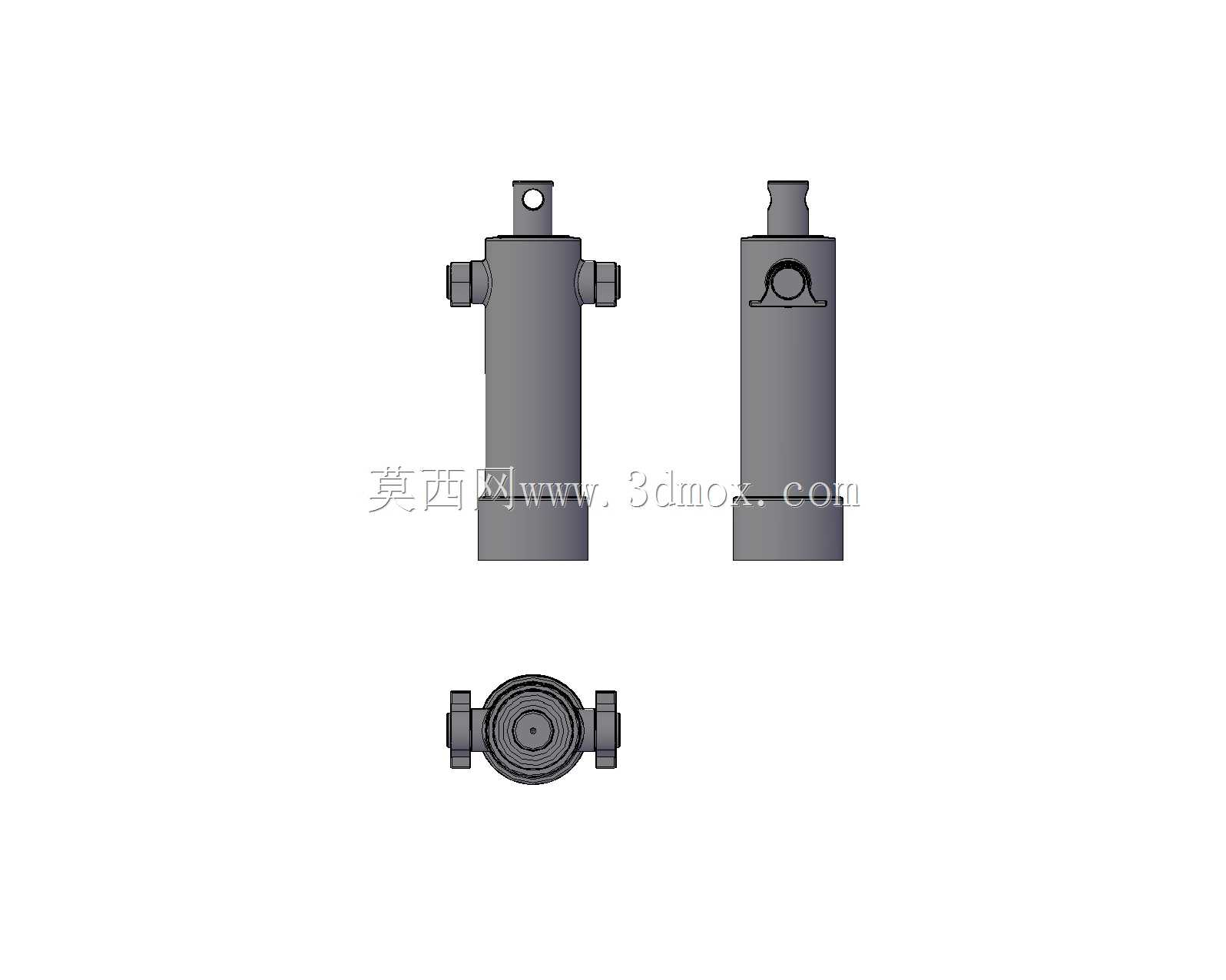

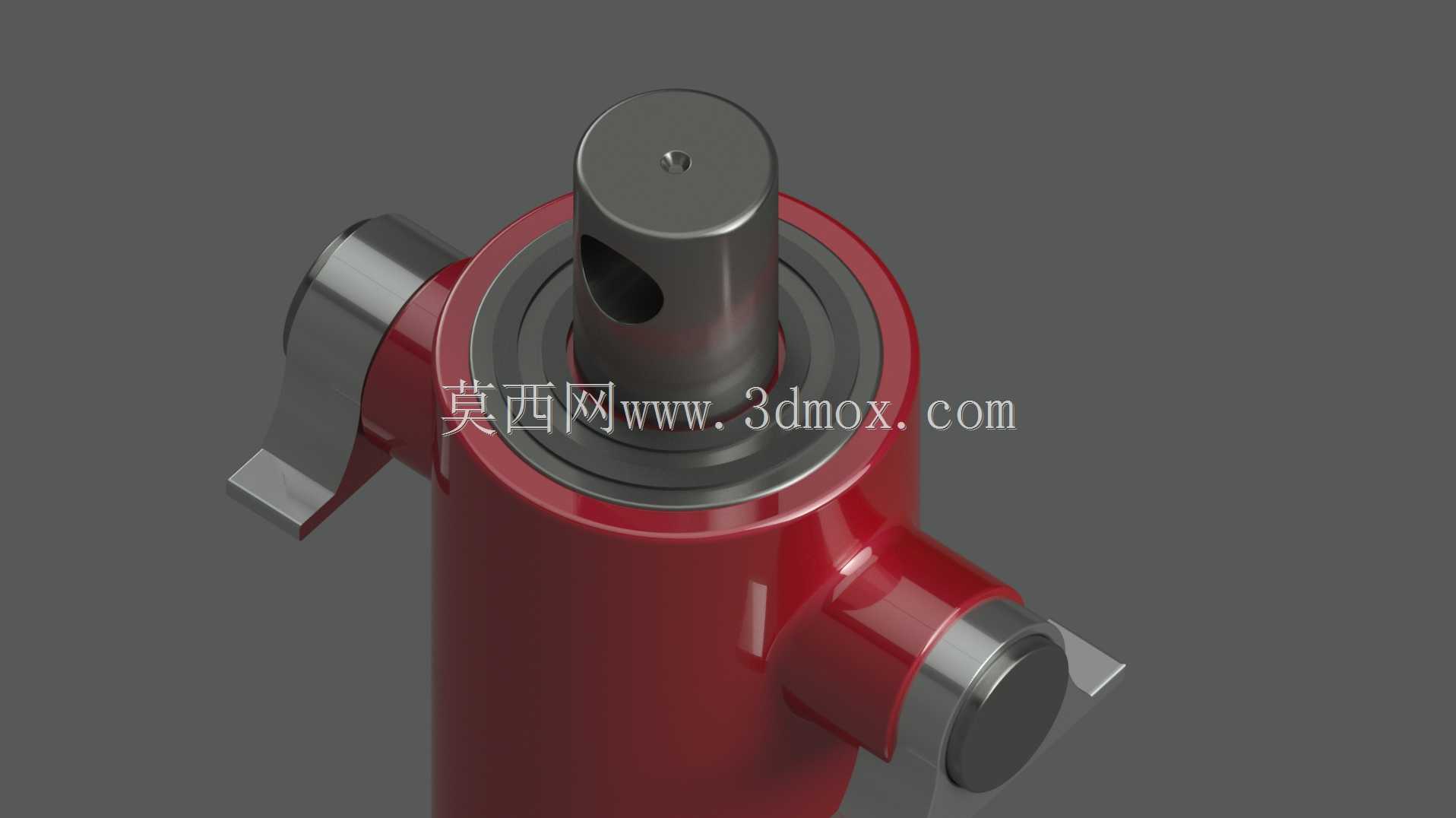

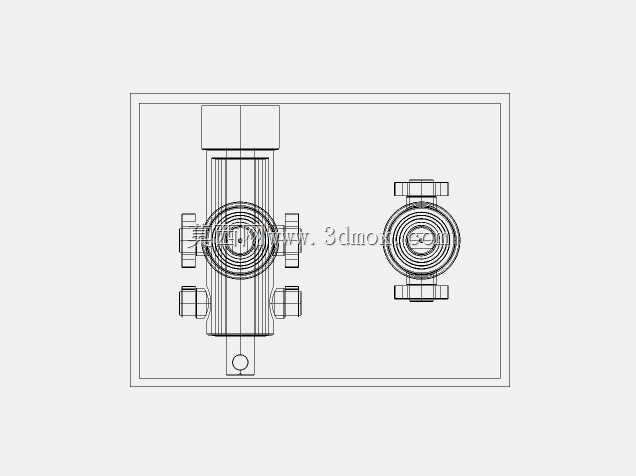

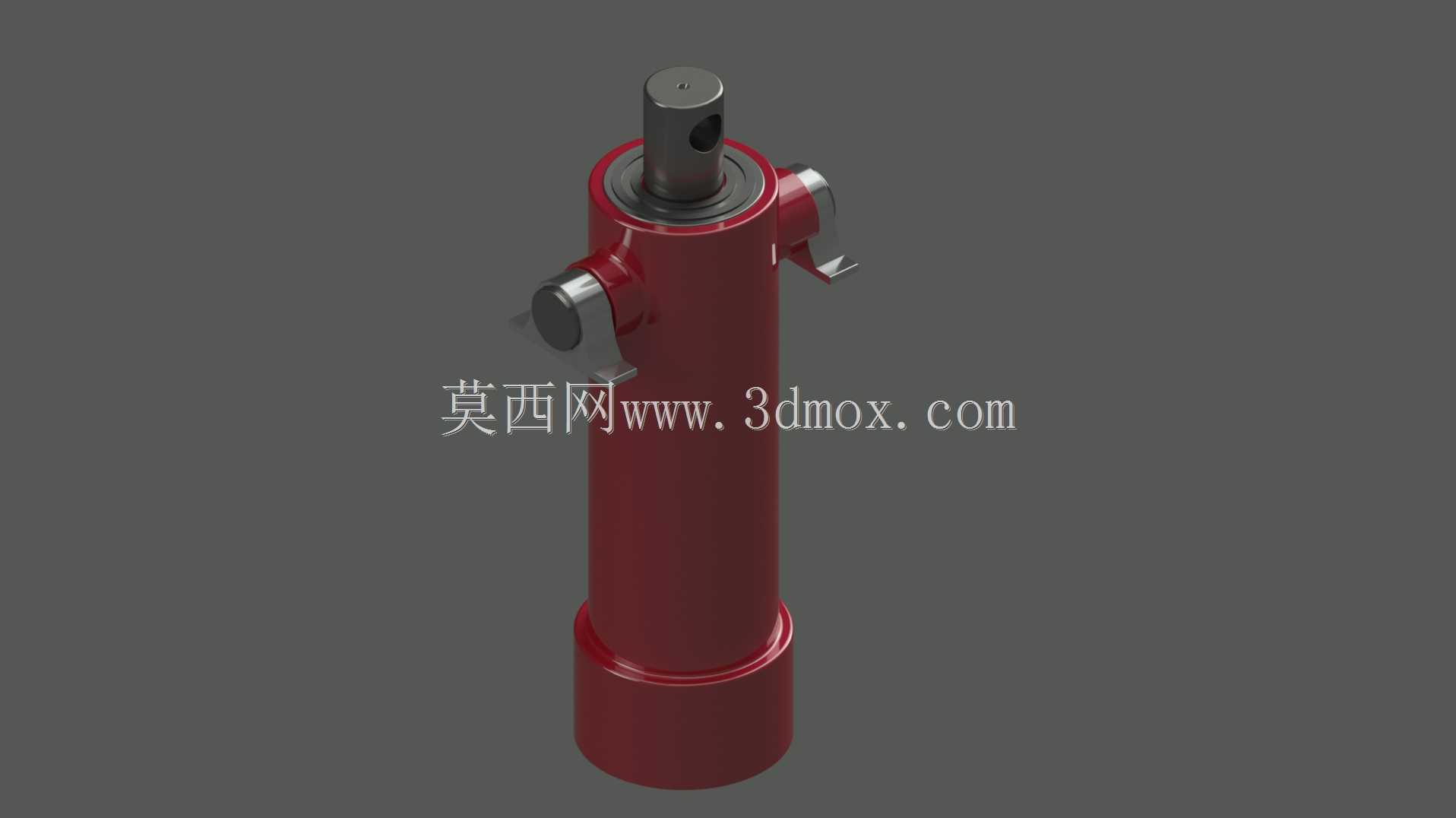

这款液压油缸主要面向小型拖挂类设备的倾斜卸料作业场景，常见于农用短途转运拖车、小型工程散料转运拖斗、厂区轻型物料周转挂车的举升倾翻机构中，作为整套液压系统的末端执行部件，负责将液压能转化为直线往复的机械推力，完成料斗的倾斜卸料与回落复位动作，适配中小载荷的短行程举升需求，在小型农用机械、轻型工程辅助设备领域应用十分广泛。从实际用途来看，该油缸区别于常规长行程直推油缸，专门针对拖斗类设备的小角度倾翻工况设计，不需要过长的伸出行程，重点保障偏载工况下的支撑稳定性，避免料斗倾斜卸料过程中出现缸体偏磨、活塞杆弯折的问题，同时兼顾手动应急操作的适配性，在液压系统失压的情况下也能通过配套的手动泄压结构完成料斗的回落操作，适配野外无稳定动力配套的作业场景。在功能特性设计上，这款油缸采用单作用柱塞式结构，依靠液压油推动柱塞伸出完成举升动作，回落过程依靠料斗自身的重力压回柱塞，结构简单可靠，故障率远低于双作用油缸，非常适合低频重载的作业场景；缸体侧面集成了油口接口与手动操作的摇臂结构，不需要额外外接复杂的控制阀组，直接通过摇臂就能控制油路的通断与泄压速度，操作门槛极低，即使没有专业液压知识的操作人员也能快速上手；柱塞顶端设计了带横向销孔的连接头，能够通过销轴与料斗的铰接座快速连接，安装过程不需要复杂的对位调整，适配多数小型拖车的现有安装位。设计思路上，这款油缸优先考虑了野外作业的耐用性需求，缸体采用厚壁无缝钢管加工成型，表面做了防锈喷涂处理，能够适应露天存放、泥水飞溅的作业环境，柱塞表面做了硬铬镀层处理，硬度高、耐磨性好，长期往复伸缩也不容易出现拉痕漏油的问题；密封件选用耐油耐磨的橡胶材质，能够适配常规矿物液压油的使用环境，在-20℃到80℃的环境温度区间内都能保持稳定的密封性能，不会因为低温出现密封件硬化漏油、高温出现密封件软化内泄的问题。从安装边界来看，这款油缸采用底部铰接、顶部销轴连接的安装方式，缸体底部的铰接耳与拖车底盘的安装座匹配，安装时需要预留足够的摆动空间，避免油缸举升过程中与底盘结构发生干涉；油缸缩回状态下的整体高度适配常规小型拖车的底盘安装空间，不需要对原有底盘结构做大幅改动就能直接替换安装，伸出行程刚好满足拖斗倾翻45度左右的卸料需求，既不会因为行程过短导致卸料不干净，也不会因为行程过长导致料斗倾翻角度过大出现物料倾泻冲击的问题；侧面的油口采用标准螺纹接口，能够与常规的液压油管快速对接，不需要单独定制转换接头，后期维护更换配件十分方便。
