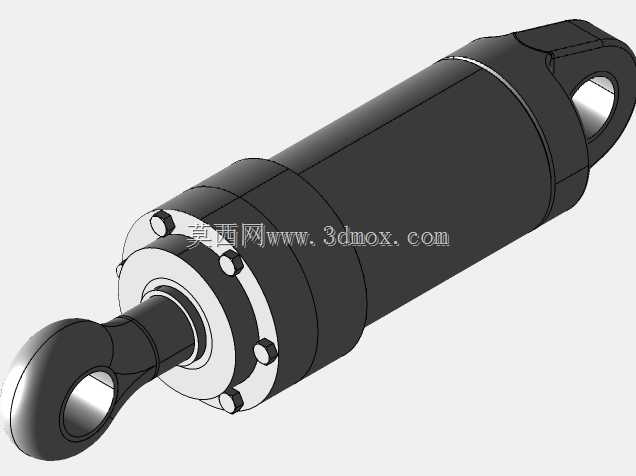

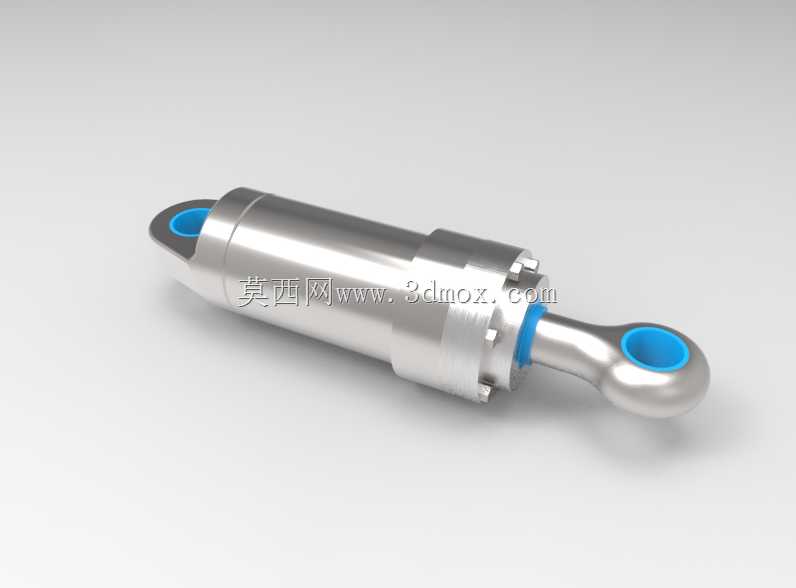

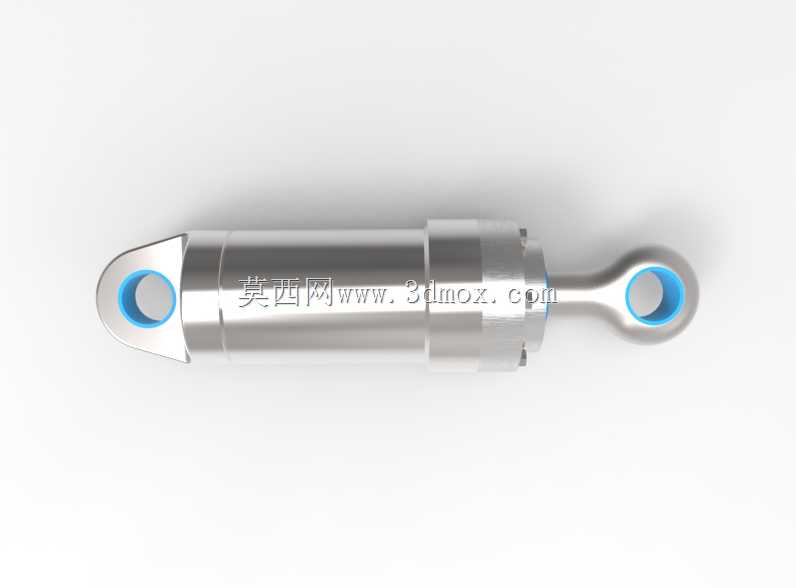

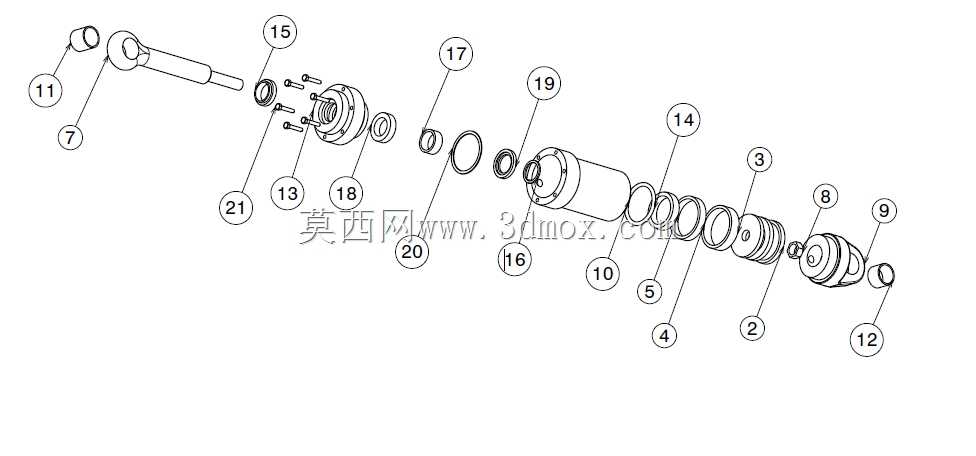

双耳铰接式液压执行油缸结构设计

这款双耳铰接式液压油缸是液压传动系统中的核心执行部件，广泛应用于工程机械的作业臂姿态调节、专用车辆的货箱举升翻转、工业自动化生产线的工装夹紧与位移驱动、农业机械的农具升降控制等场景，能够将液压系统的压力能稳定转换为直线往复运动的机械能，为各类需要直线推力或拉力输出的设备提供可靠的动力支撑。在实际工况中，这类油缸可适配中低压到中高压的液压系统工况，能够在存在一定安装角度偏差的设备机架上完成装配，两端的铰接吊耳结构可以补偿设备运行过程中产生的小幅角度摆动，避免活塞杆承受额外的径向偏载，大幅降低密封件与导向套的异常磨损风险，有效延长部件的整体使用寿命。从产品功能特性来看，这款油缸采用单杆双作用的结构设计，可通过进出油口的压力油切换实现活塞杆的伸出与缩回动作，伸出过程可输出稳定的大推力完成重载举升、压紧作业，缩回过程可依靠油压驱动完成平稳复位，相比单作用弹簧复位的油缸，动作响应速度更快，负载适配范围更广。缸体采用一体化精加工的圆柱形结构，外壁做了光滑防锈处理，既能够保证缸筒内壁的圆度与粗糙度要求，减少活塞运行的摩擦阻力，也能提升外部的抗腐蚀能力，适配多粉尘、轻度潮湿的户外作业环境。在设计思路上，这款油缸优先考虑了安装适配性与运行可靠性，两端的铰接安装孔内预留了衬套与润滑注油结构的装配空间，可在长期往复摆动过程中减少铰接位置的金属摩擦损耗；活塞杆与缸筒之间设置了多重密封组合，包括防尘圈、活塞杆密封、导向支撑环等结构，能够有效阻挡外部粉尘、水分侵入缸体内部，同时防止内部液压油出现外泄漏，保证液压系统的压力稳定。从外形尺寸与安装边界来看，这款油缸整体为细长型同轴结构，两端吊耳的安装孔中心距为核心安装参数，选型时需要匹配设备安装位的铰接点间距，预留足够的活塞杆伸缩行程空间，避免运行到行程极限时出现机械干涉；缸体的最大外径尺寸需要适配安装位的避让空间，保证油缸在随铰接点摆动过程中不会与周边的机架、管线发生碰撞；进出油口的位置设置在缸体尾部与缸筒靠近端盖的位置，布管时需要预留足够的管线弯曲半径，避免油缸摆动过程中拉扯液压油管造成漏油隐患。整体结构紧凑，受力分布均匀，能够在有限的安装空间内输出足够的驱动力，适配各类对安装空间、摆动自由度有要求的液压驱动场景。
