法兰式与柱式液压执行油缸结构

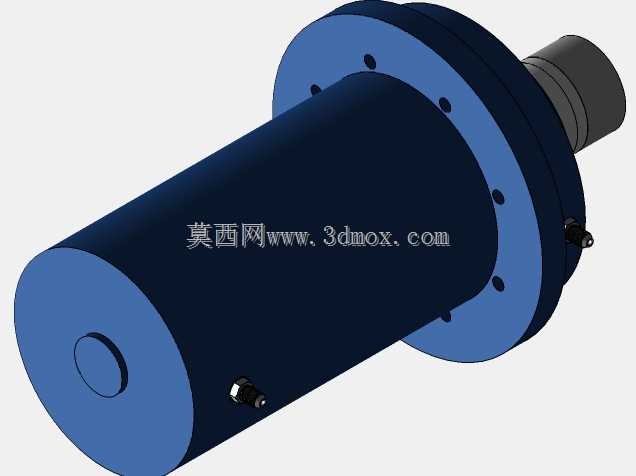

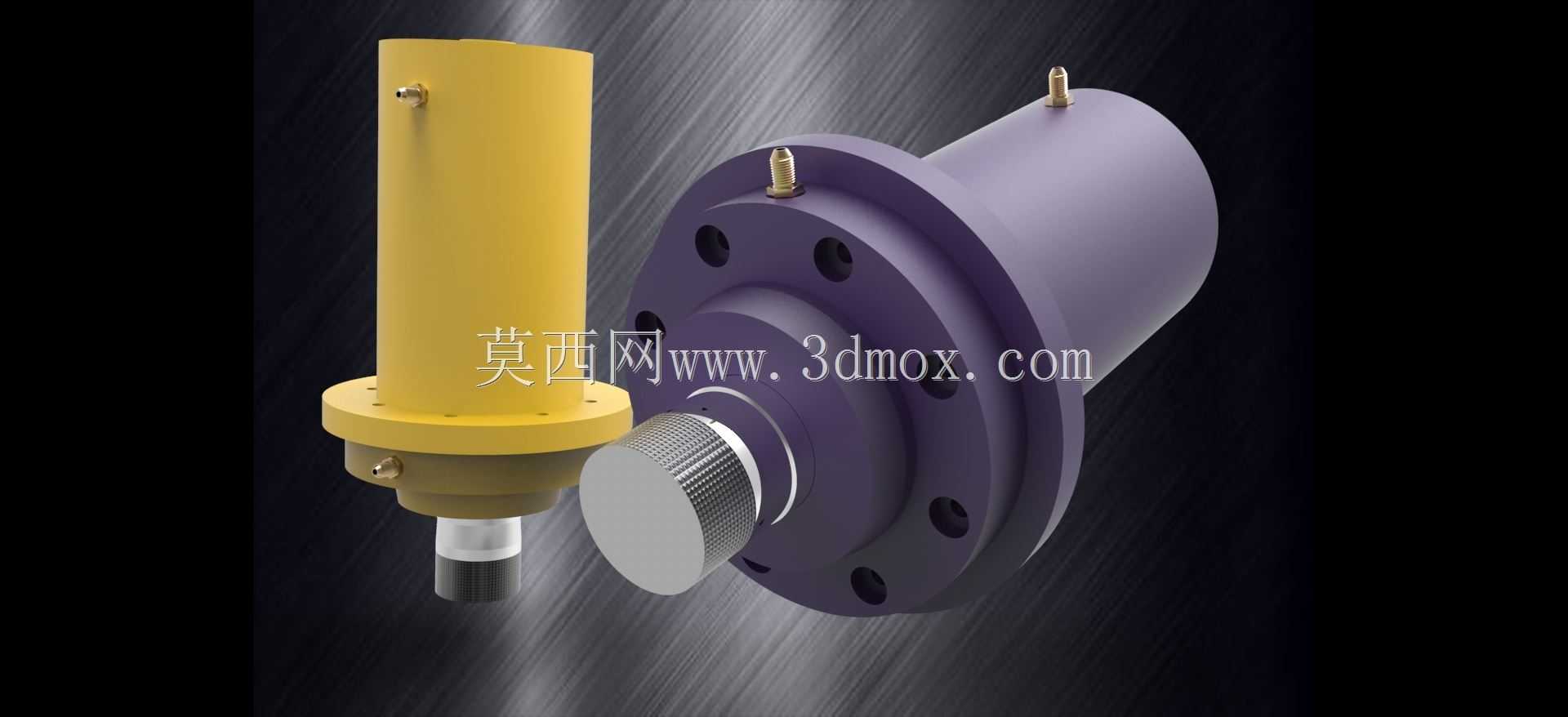

本次呈现的两款液压执行元件，分别为法兰安装型与柱式安装型液压缸，是液压传动系统中实现直线往复动力输出的核心部件，广泛应用于各类需要直线推力、位移控制的工业场景中。法兰安装型液压缸采用端侧法兰盘作为安装基准，法兰盘上均匀分布多个螺栓过孔，可直接贴合设备安装面完成紧固，安装后整体同轴度表现优异，能够承受较高的径向偏载，多用于压力机主缸、工装夹具夹紧工位、重型设备进给驱动等对安装刚性要求较高的场景，其外露的活塞杆端部采用滚花防滑设计，可直接与执行端工件接触或连接配套接头，无需额外加工连接面即可传递稳定推力。柱式安装型液压缸采用圆柱本体配合底部法兰的安装结构，本体侧面预留有标准液压油口，可直接接入液压系统油路，整体结构紧凑，占用安装空间更小，多用于空间受限的设备内部工位，如自动化生产线的顶料工位、小型压装设备的执行端、液压夹具的辅助夹紧单元等场景。两款液压缸在设计过程中均遵循液压元件的通用设计逻辑，缸筒内壁采用高精度珩磨处理，保证活塞往复运动时的密封性能与运动顺滑度，活塞与活塞杆之间采用刚性连接配合多级密封结构，可有效承受高压工况下的内泄问题，油口位置设置在缸体侧上方，可避免管路干涉同时保证油路通畅。从安装边界来看，法兰安装型液压缸的安装法兰直径大于缸筒外径，安装时需预留法兰盘的螺栓操作空间，活塞杆伸出方向需预留对应行程的避让空间，避免运动过程中与周边结构发生干涉；柱式安装型液压缸的缸体外径统一，可直接穿入设备预留的安装孔内配合底部法兰固定，径向占用空间与缸筒外径一致，适合嵌入式安装场景。两款油缸均可适配常规矿物液压油工作介质，在额定工作压力下可输出稳定的直线推力，能够满足多数中低压液压系统的动力输出需求，在液压车间压力机、金属成型设备、物料搬运设备、工程配套机具中都能见到同类型结构的应用，这类油缸结构成熟、密封可靠、维护便捷，是液压传动领域应用最为广泛的执行元件之一，不同的安装形式可适配不同的设备安装空间与负载需求，设计选型时可根据安装空间大小、负载方向、行程需求选择对应结构的产品，保证动力输出的稳定性与设备运行的可靠性。
