轨道承载式手动推移搬运小车结构设计

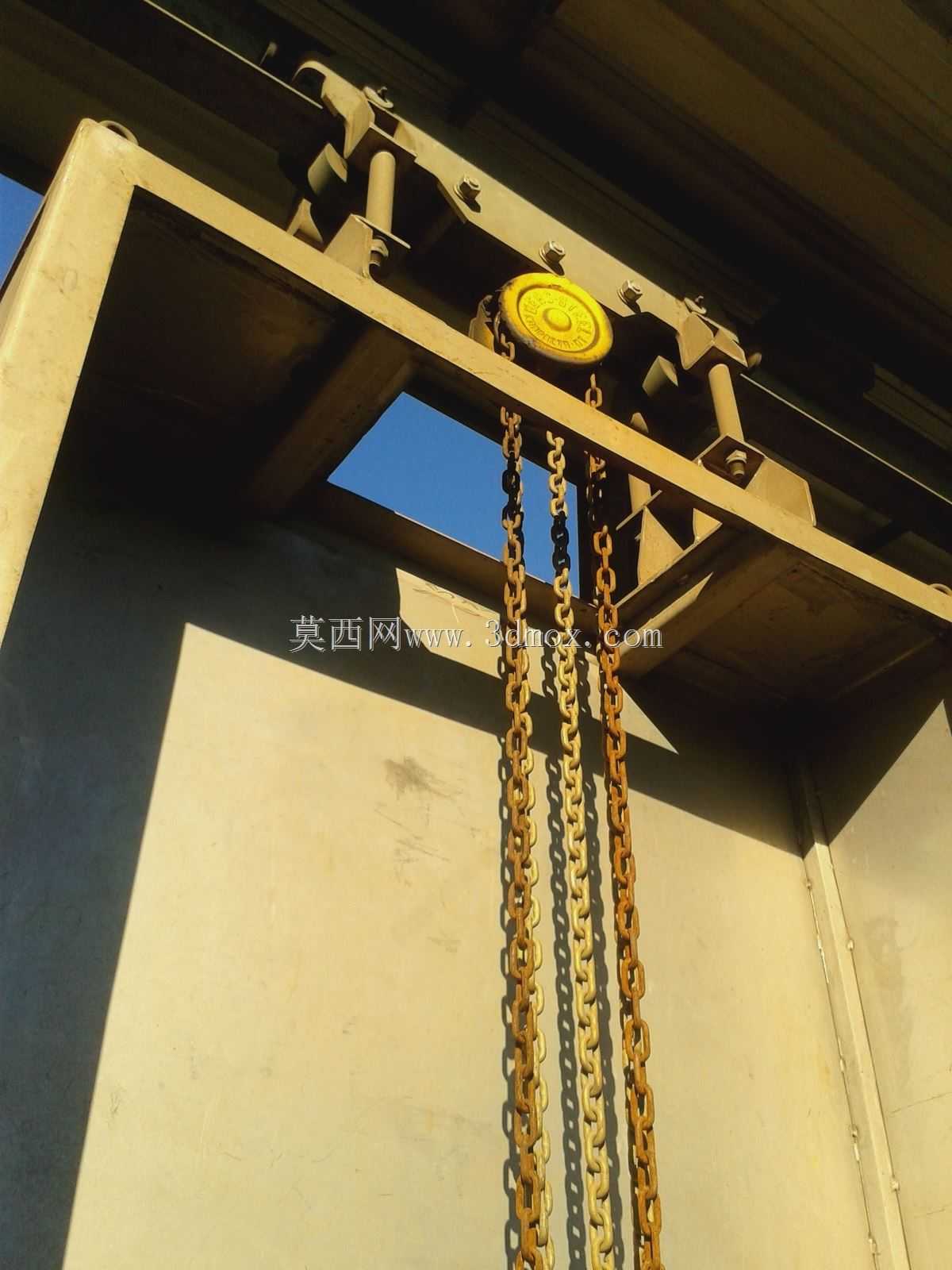

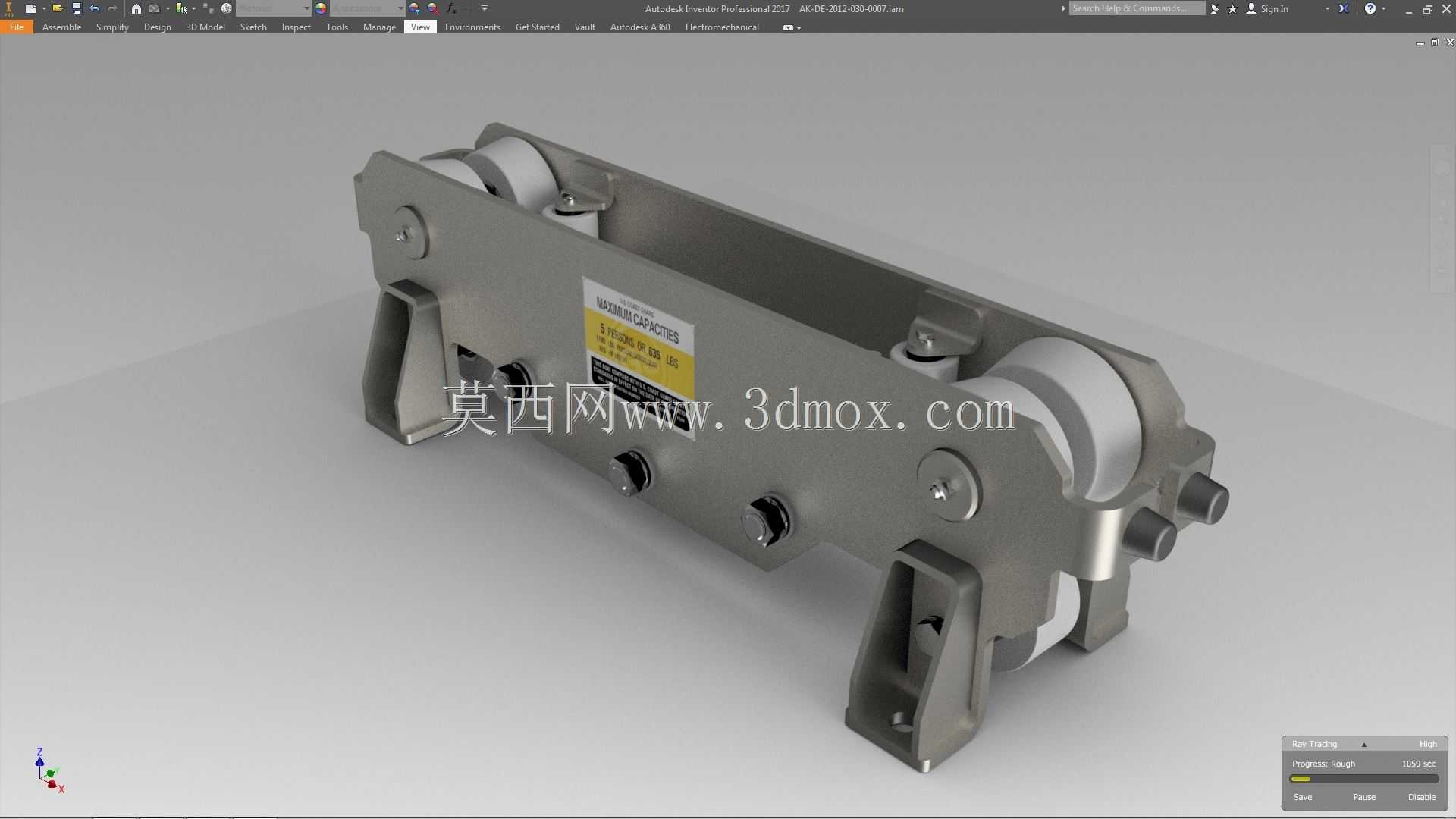

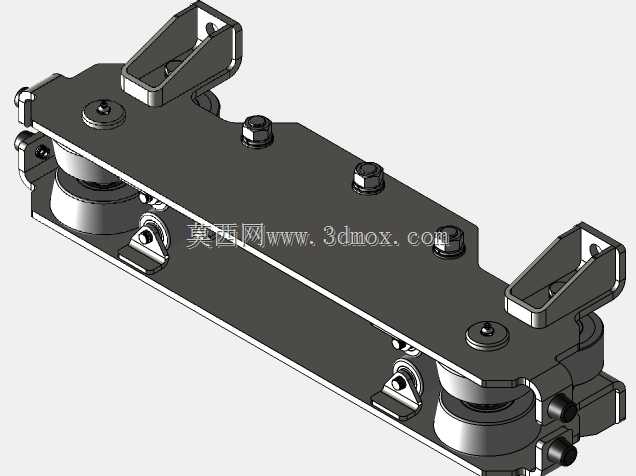

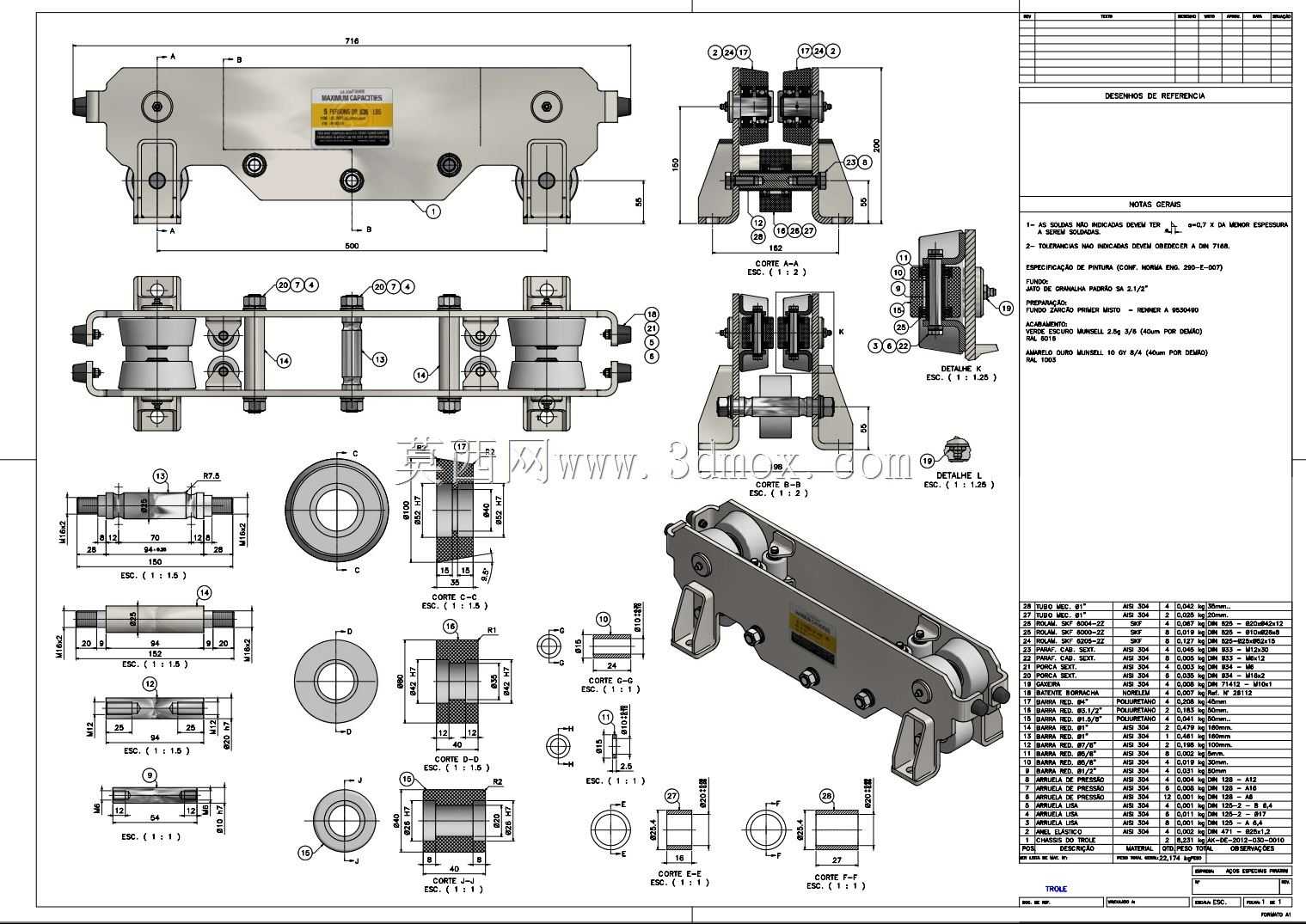

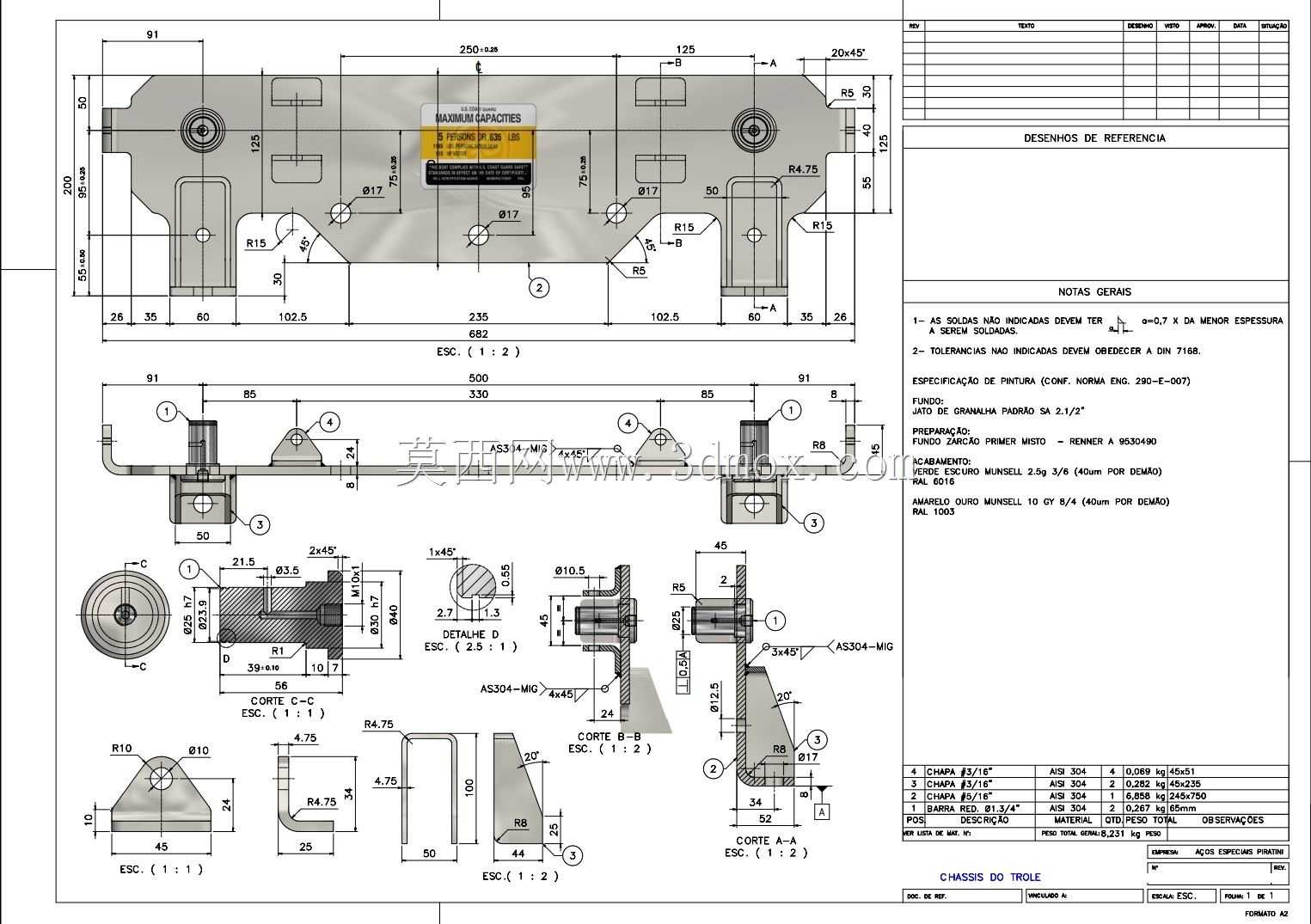

该手动推移小车主要应用于轻型轨道输送场景，常见于生产车间工位间物料转运、仓储库区轻型货品沿固定轨道的短距离移位、轻型工装夹具沿预设导轨的工位切换作业，适配平直轨道的水平推移工况，无需额外动力源，完全依靠人力即可完成承载与移位操作，适合小批量、高频次的定点物料输送需求，可有效降低人工徒手搬运的劳动强度，提升固定路径下的物料转运效率。设备核心功能为沿固定轨道承载并输送额定载荷的物件，主体采用一体式承载梁结构，作为整台小车的核心受力部件，承载梁上方预留有工件安装固定位，可根据实际使用需求加装载物台、工装夹具或者直接固定待转运工件，两侧对称布置的轮组结构卡合在轨道两侧，既保证小车沿轨道方向顺畅行进，又可避免运行过程中出现脱轨、侧偏的问题。轮组采用对称双轮布局，每侧设置多组承重滚轮，滚轮与轨道接触面做适配性轮廓设计，可均匀分散承载重量，降低滚轮与轨道间的接触应力，减少推行过程中的阻力，同时滚轮组件采用模块化装配设计，各滚轮通过销轴独立安装在轮架上，单个滚轮出现磨损时可单独拆卸更换，降低后期维护成本。设计过程中优先考虑结构的受力合理性，将承载梁的受力点均匀分布在两侧轮组的支撑范围内，避免出现悬臂受力导致的结构变形，整体结构采用对称式布局，保证推行过程中两侧轮组受力均衡，不会出现单侧轮压过大导致的卡滞问题；轮组与承载梁的连接位置设置有定位止口，保证装配后轮组的平行度，确保滚轮与轨道的接触贴合度，减少运行过程中的晃动与异响。外形尺寸方面，整台小车的整体宽度适配常用轻型轨道的轨距要求，承载梁长度根据常规转运工件的尺寸范围设计，轮组的安装位置严格匹配轨道的截面尺寸，滚轮的轮缘高度满足防脱轨的安全余量要求，安装边界上，承载梁上方的固定位预留有标准安装孔位，可直接适配常规工装的安装尺寸，轮组的内侧间距与轨道宽度保持合理配合间隙，既不会因间隙过小出现卡滞，也不会因间隙过大导致运行晃动，整体结构紧凑，在满足承载强度要求的前提下尽可能压缩整体高度，降低载物后的重心高度，提升推移过程中的稳定性。
