TB6600步进电机驱动器结构设计方案

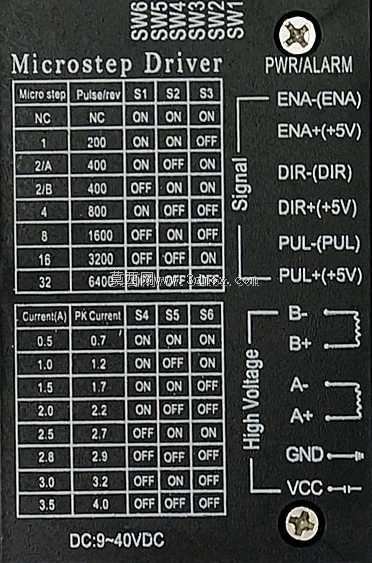

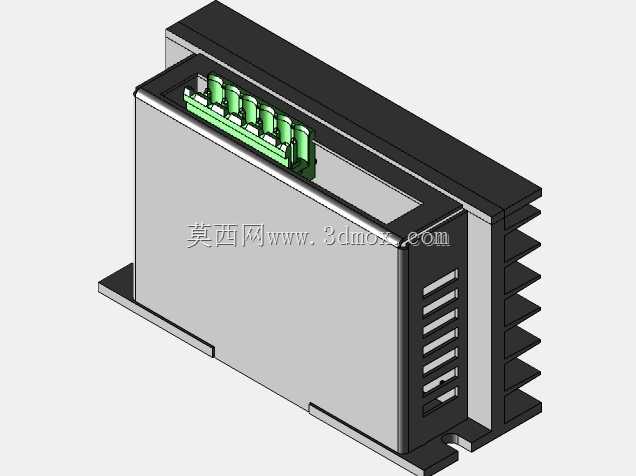

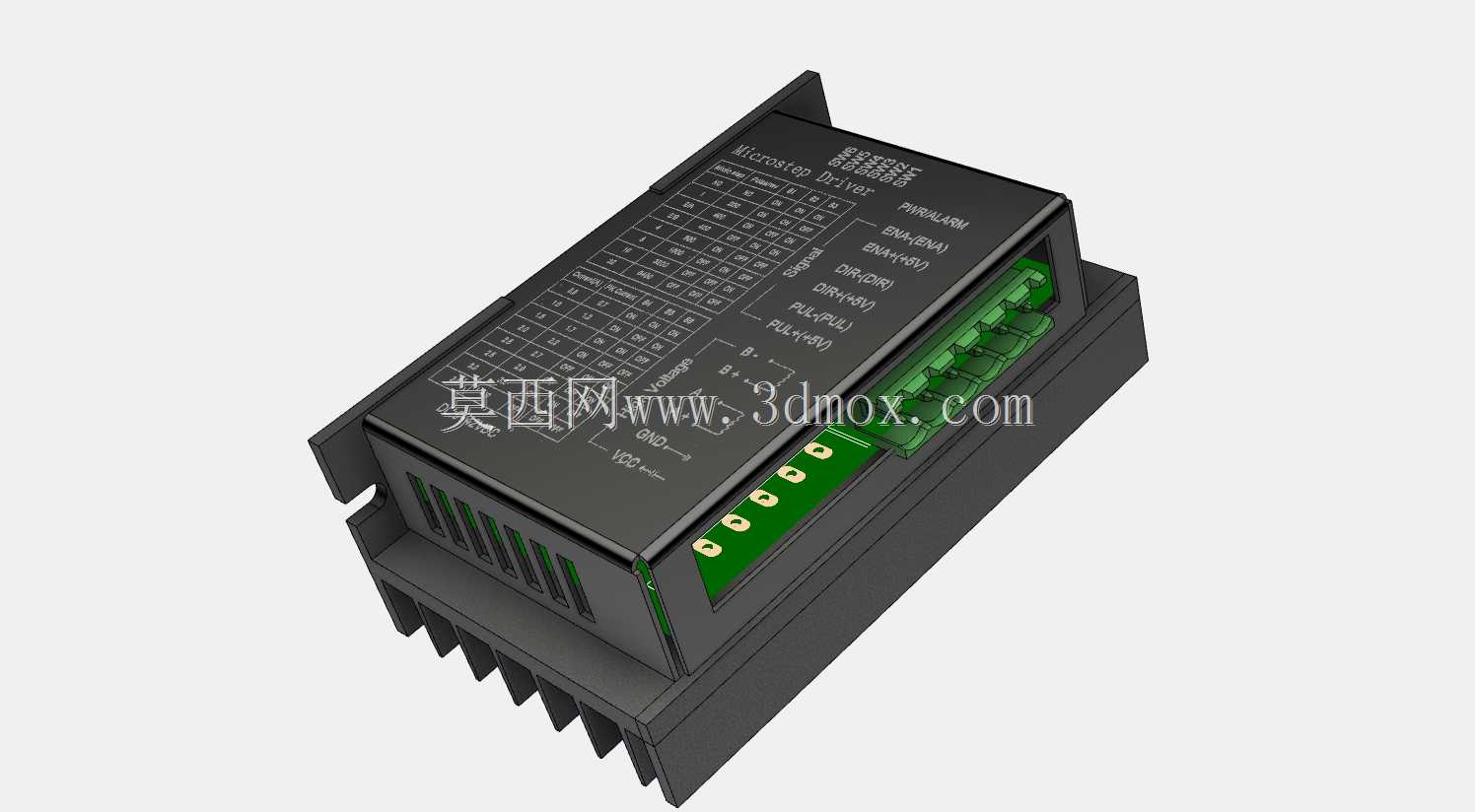

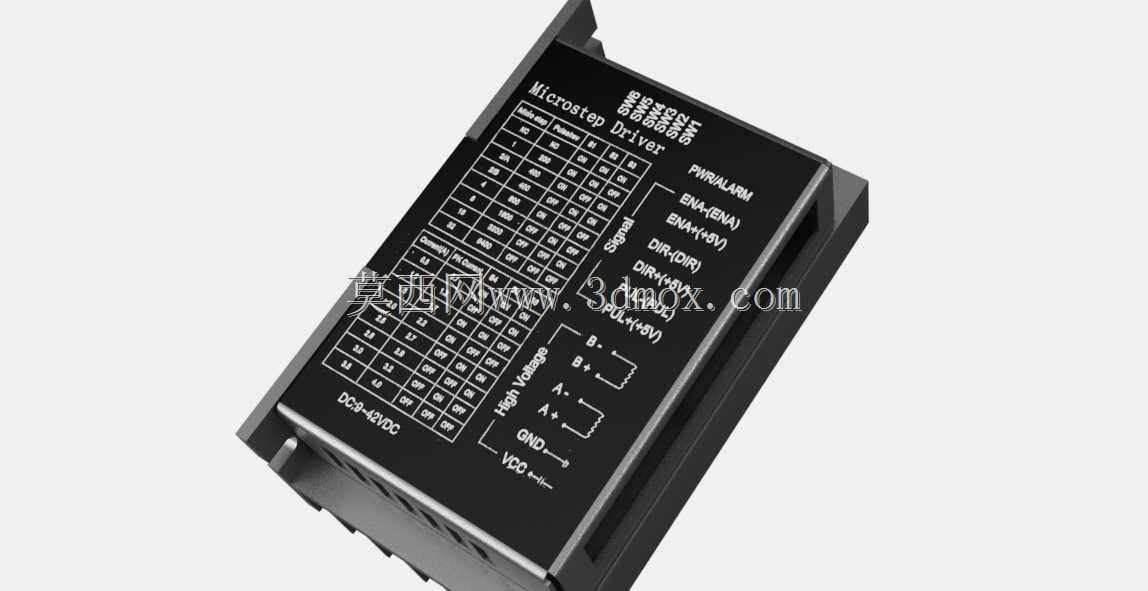

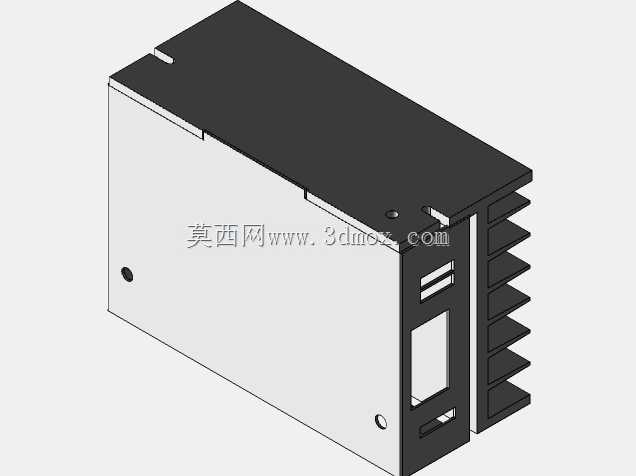

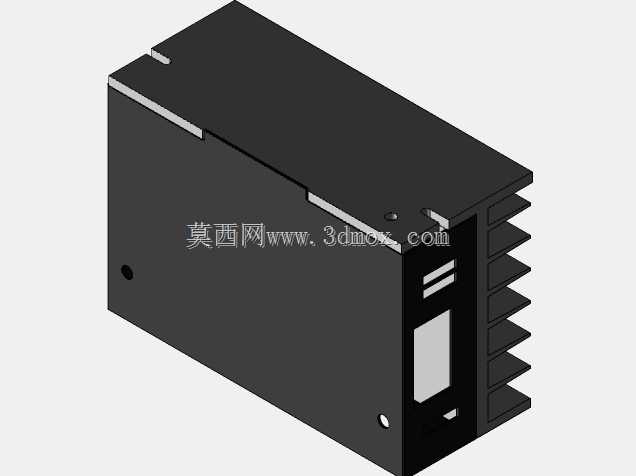

这款步进驱动装置是数控运动控制体系里的核心执行配套部件，主要承担步进电机的脉冲信号转换、电流输出调控功能，在各类需要精准位移控制的工业场景中应用广泛，覆盖小型数控雕刻设备、3D成型设备、自动化送料机构、点胶作业平台、小型机械手位移单元等诸多领域，能够为两相混合式步进电机提供稳定的驱动输出，保障电机运行过程中的扭矩输出平稳性与定位精度。从功能特性来看，该驱动器集成了多档位细分调节功能，可通过板载拨码开关实现不同细分模式的切换，适配不同精度要求的运动控制场景，同时支持宽范围直流电压输入，能够匹配不同供电规格的应用环境，板载的信号接口采用标准化接线定义，包含脉冲输入、方向控制、使能控制等核心信号端口，同时设置了完善的电机绕组接线端子，能够清晰区分电机两相绕组的接线端，降低现场接线的出错概率。驱动器本体还集成了过流、过热、欠压等基础保护机制，当设备运行出现异常工况时能够及时触发保护，避免驱动模块或连接的步进电机出现不可逆损坏。在设计思路上，这款驱动器采用了一体化封闭式外壳结构，外壳选用阻燃工程塑料材质，既能够为内部电路板提供足够的物理防护，避免车间环境中的粉尘、金属碎屑接触内部电路造成短路故障，同时外壳表面设置了密集的散热格栅结构，能够配合内部功率元件的散热设计，将长时间大电流运行产生的热量及时导出，保障设备长时间连续运行的稳定性。接口区域全部设置在驱动器的同一侧，方便现场布线整理，拨码开关区域设置了清晰的档位标识，操作人员无需查阅额外手册即可快速完成细分档位与输出电流的设置。从外形尺寸与安装边界来看，这款驱动器采用了长方体紧凑型结构设计，整体外形规整无突出异形结构，外壳两侧预留了标准的固定安装孔位，可直接通过螺丝固定在设备电控柜的安装平面或是标准DIN导轨上，安装孔位间距符合工控配件的通用安装规范，能够兼容多数现有设备电控系统的安装位尺寸，无需对原有安装结构进行额外改造即可完成替换安装。驱动器的接线端口预留了足够的接线操作空间，即使在电控柜内部布线密集的场景下，也能够方便地完成导线的压接与固定操作，整体结构设计充分考虑了工业现场安装与维护的便捷性需求。
