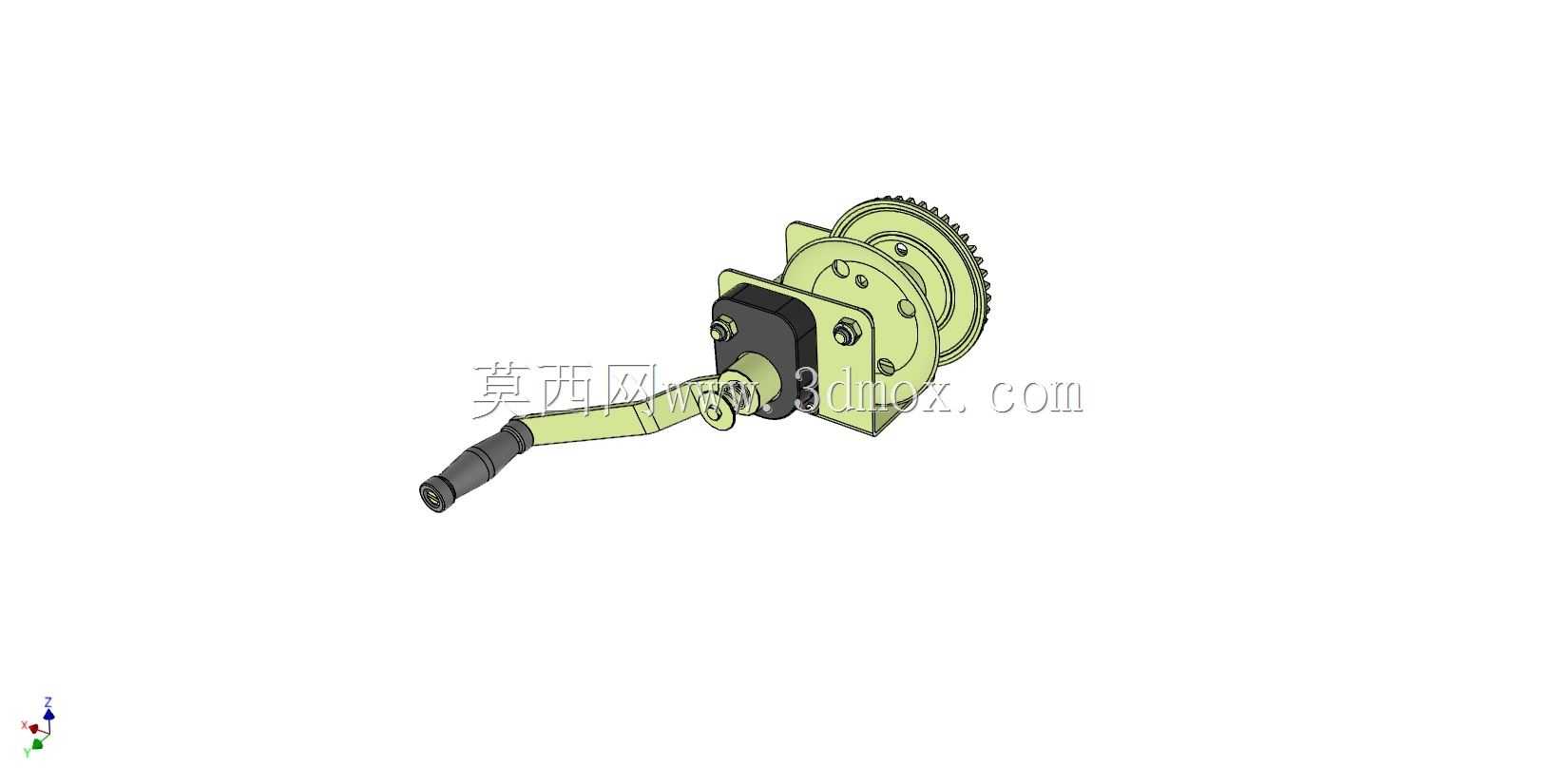

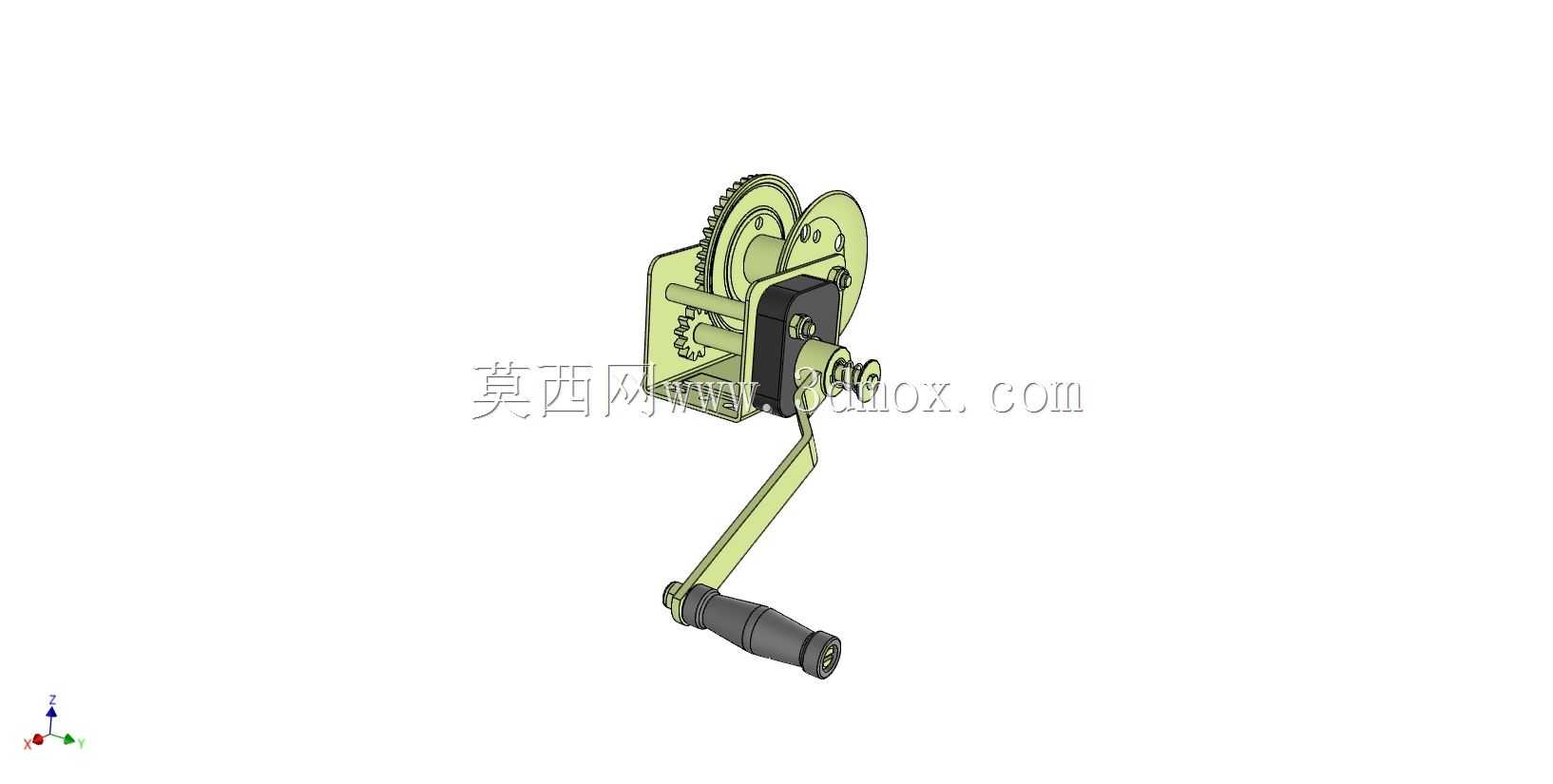

带自锁结构手摇式牵引起重绞盘

这款手动绞盘是面向无动力供应场景设计的轻载牵引起重设备，主要应用在户外抢险救援、小型船舶停靠固定、越野车辆自救、轻型物料吊装移位、农用设施牵拉固定、仓储轻型货物移位等场景，在没有外接电源、气源的野外或狭小作业空间内，仅依靠人力操作即可完成负载的牵拉与起吊作业，适配无法布置动力起重设备的零散作业需求。

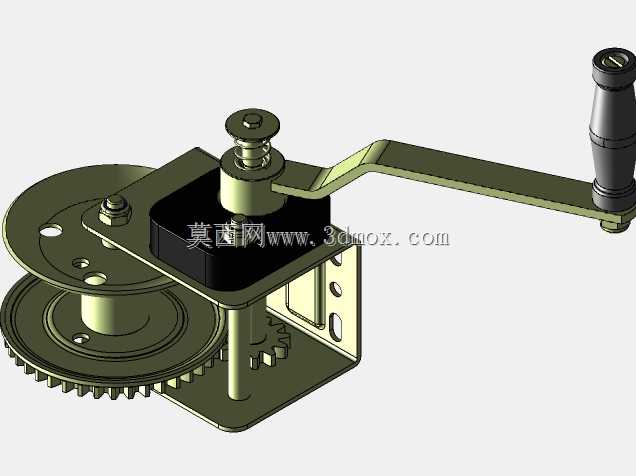

从功能特性来看，该绞盘采用多级齿轮减速传动结构，通过大传动比的齿轮组放大输入的手摇力矩，操作人员仅需施加较小的摇动力即可带动卷筒转动，牵拉数百公斤级的负载；设备自带双向自锁结构，当操作人员停止摇动手柄时，内部的止逆棘爪会自动卡入齿轮齿槽，锁止卷筒转动，避免负载出现溜滑、下坠的风险，无需额外加装锁止装置即可保障作业安全，摇臂采用加长力臂设计，握持端包裹防滑橡胶套，长时间操作也能降低手部疲劳感，适配不同手掌尺寸的握持需求。

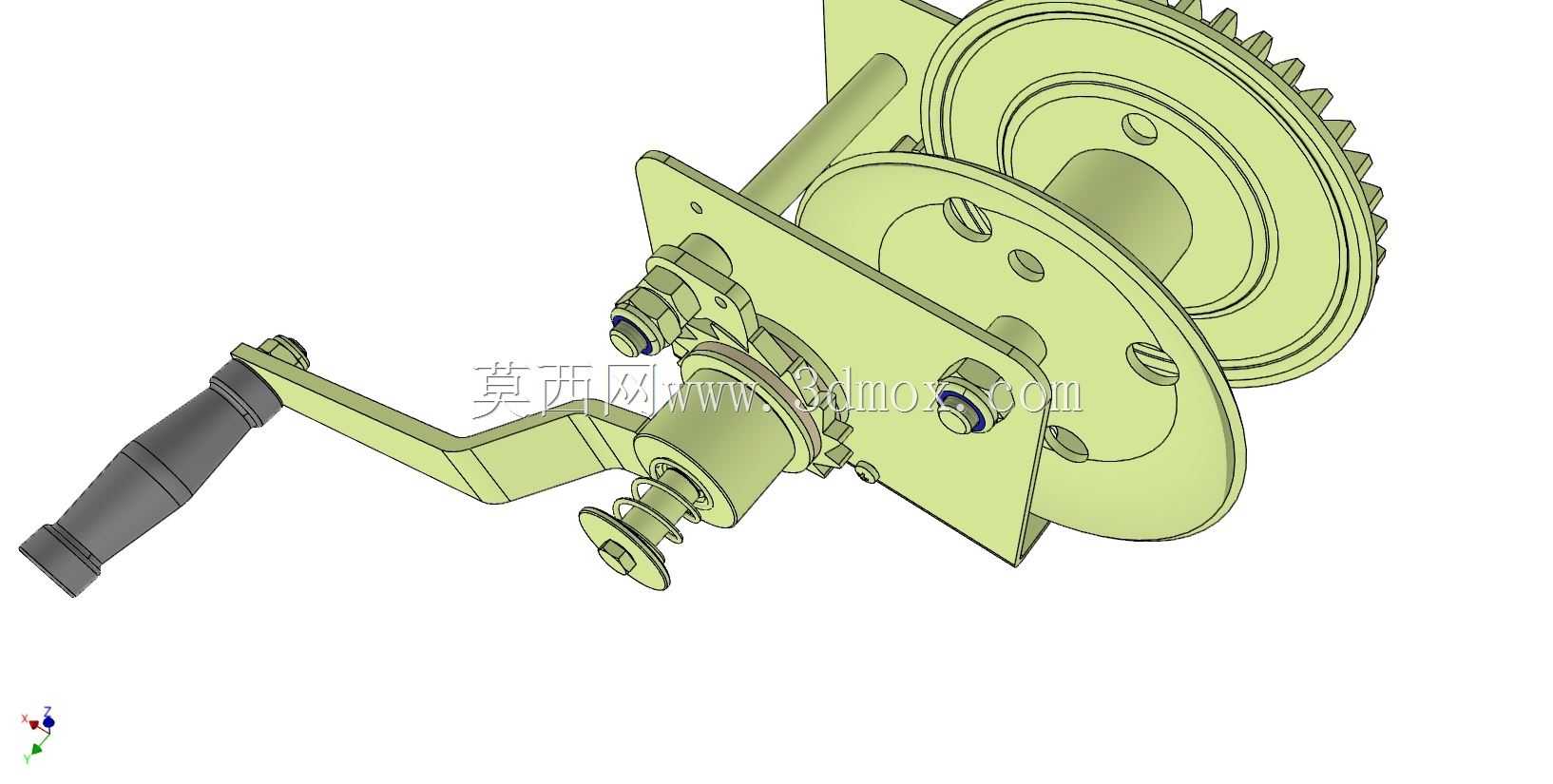

在设计思路上，这款绞盘优先考虑了户外作业的可靠性与操作便捷性，整体采用开式框架结构，既减轻了设备自身重量，方便单人搬运转移，也能让内部传动结构暴露在视野中，日常维护时可快速清理齿轮间夹杂的泥沙、碎屑，加注润滑脂也无需拆解整体外壳；传动齿轮采用渐开线齿形设计，啮合重合度高，传动过程平稳无卡滞，摇柄与输入轴之间采用可折叠连接结构，非作业状态下可将摇臂贴合机身收纳，减少存放占用的空间，卷筒侧边设置有钢丝绳防脱挡边，避免牵拉过程中钢丝绳乱绳、脱槽引发作业故障。

从安装与尺寸边界来看，该绞盘的安装底座预留了标准螺栓固定孔位，可直接固定在钢制支架、车辆保险杠、建筑预埋构件等刚性安装基础上，安装时仅需保证底座与安装面贴合平整，螺栓按对角顺序紧固即可，无需复杂的调平校准；整体机身宽度控制在200毫米以内，摇臂展开后的操作半径不超过350毫米，安装时仅需预留出摇臂转动的操作空间即可，不会占用过多的安装位置，卷筒的容绳量适配常规直径4-6毫米的镀锌钢丝绳，可满足10-20米行程的牵拉作业需求，整体结构紧凑，既可以作为固定工位的常备起重工具，也可以作为移动作业的便携应急设备，在轻载牵引作业场景下具备极强的适配性。
