迷你金属齿轮航模舵机三维结构设计

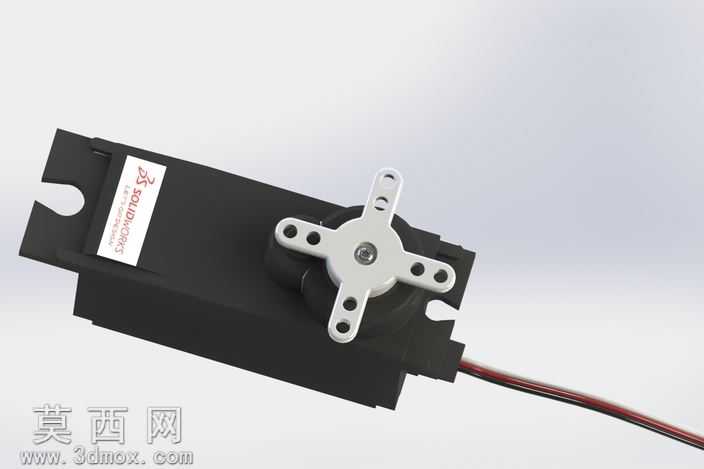

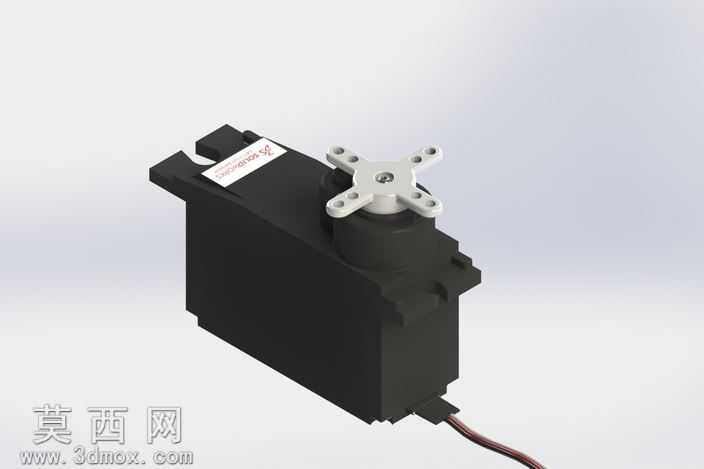

本模型为适配小型遥控航模的迷你金属齿轮舵机，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据微型舵机的实际安装尺寸与传动逻辑，拆分出外壳主体、上盖、金属齿轮传动组、十字输出摇臂、信号引出线、定位安装凸台等独立零部件，对每一个零件的尺寸进行精准约束：外壳部分做了适配机身安装的卡扣凸缘与减重凹槽设计，还原了注塑外壳的拔模斜度与表面细微的标识贴装区域，保证外观还原度的同时兼顾实际生产的工艺合理性。传动部分重点还原了金属齿轮组的啮合结构，每一个齿轮的齿形参数、轴孔配合间隙都按照微型舵机的实际传动比做了对应设置，输出端的十字摇臂保留了标准的舵机盘安装孔位，孔位间距与孔径完全适配通用航模连杆的安装需求，摇臂与输出轴的配合做了D型切面定位结构，还原真实舵机的防松定位逻辑。渲染阶段采用哑光黑色工程塑料材质赋予舵机外壳，还原普通航模舵机外壳的磨砂质感，金属齿轮组与输出摇臂采用哑光铝合金材质，模拟微型金属齿轮舵机的金属件表面处理效果，引出线采用黑棕双色的软质塑胶线材材质，还原舵机信号线的柔韧质感，场景搭配浅灰色渐变背景，采用柔和的侧上方打光，清晰呈现舵机的整体轮廓、安装结构与各部件的衔接关系，同时在外壳表面添加了微型品牌标识的贴图细节，进一步提升模型的真实感。设计过程中充分考虑该类舵机在3D遥控飞机上的实际使用场景，整体尺寸控制在微型舵机的常规规格范围内，外壳两侧的安装耳预留了标准螺丝过孔，可直接适配多数小型固定翼、直升机航模的舵机安装位，内部传动结构的建模完整还原了金属齿轮相比塑料齿轮的结构强度优势对应的结构特征，可用于航模整机的装配干涉检查、舵机安装位的适配设计，也可作为遥控模型配件类三维建模的参考案例，模型同时导出了STEP、IGES等通用三维格式，可适配多数主流三维软件的打开与编辑需求，方便不同使用场景下的调用与修改。
