便携多灯珠头戴式强光手电筒设计

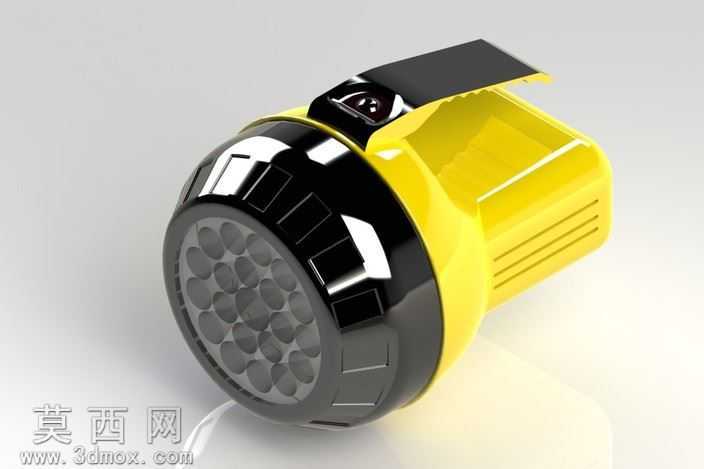

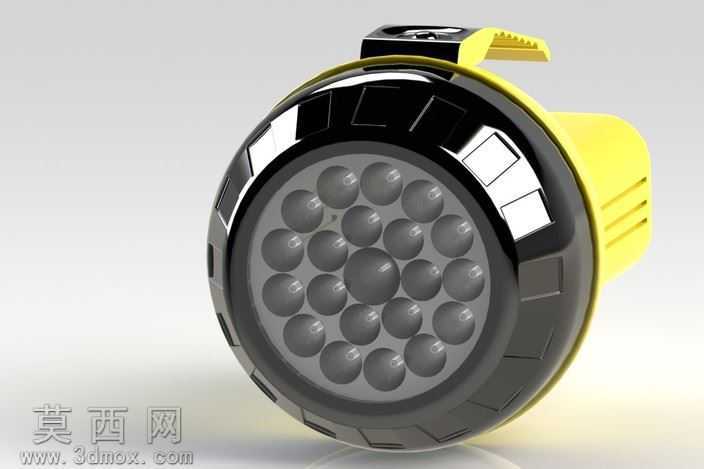

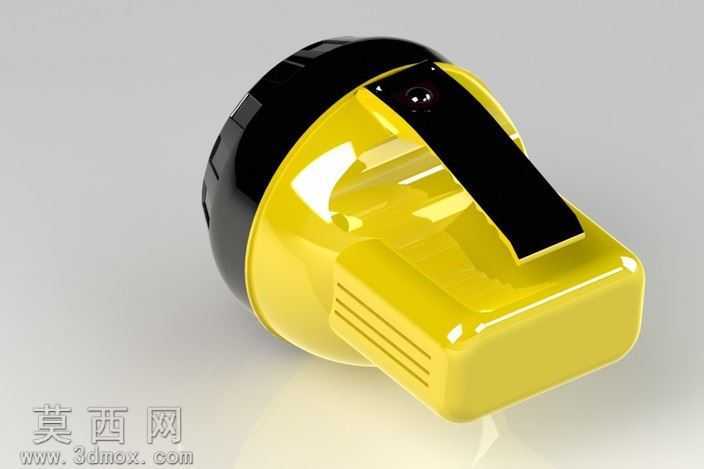

本款头戴式手电筒三维建模采用SolidWorks完成全参数化设计，建模过程遵循工业产品正向开发逻辑，首先通过草绘绘制灯头端面的圆形基准，以阵列命令完成21颗LED灯珠安装位的均匀排布，每颗灯珠的安装槽预留0.2mm的装配公差，匹配常规5mm直插式LED灯珠的安装尺寸。灯头外圈的防滑纹理采用圆周阵列的凸起棱边设计，建模时先绘制单条棱边的扫描路径与截面轮廓，通过扫描特征生成单条棱边后，以灯头中心轴为阵列轴完成360度等距阵列，既保证了防滑握持的实用性，也让外观更具工业设计的秩序感。灯身主体采用亮黄色工程塑料材质，渲染时为材质添加30%的高光反射与5%的粗糙度，模拟ABS工程塑料注塑成型后的哑光亮面质感，灯头黑色部分采用添加了炭黑粒子的阻燃PC材质，渲染时适当降低高光反射值，提升材质的厚重感与耐用性感知。顶部的头戴卡扣采用一体化弯折结构设计，建模时通过钣金模块的弯折命令生成卡扣的弧形挂接结构，卡扣表面的按压开关预留了微动开关的安装空间，内部结构中电池仓与灯头的走线槽做了圆滑过渡处理，避免组装时线材被锐角割损。设计过程中充分考虑头戴使用的轻量化需求，灯身外壳做了1.5mm的均匀壁厚设计，内部加强筋采用十字交叉排布，在保证结构抗摔强度的同时尽可能降低整体重量，灯身侧面的散热槽采用等距凹槽设计，既可以提升长时间点亮时的散热效率，也能增加手持握持时的摩擦力。渲染阶段采用三点布光法，主光源从左上方45度角打亮灯头的反光面，辅光源补亮灯身黄色部分的暗部细节，背景采用浅灰色渐变背景突出产品主体，最终渲染效果清晰呈现出手电筒的材质质感与结构细节，可直接用于产品开模前的结构验证与外观展示。
