联合太平洋SD70ACe柴油货运机车三维设计

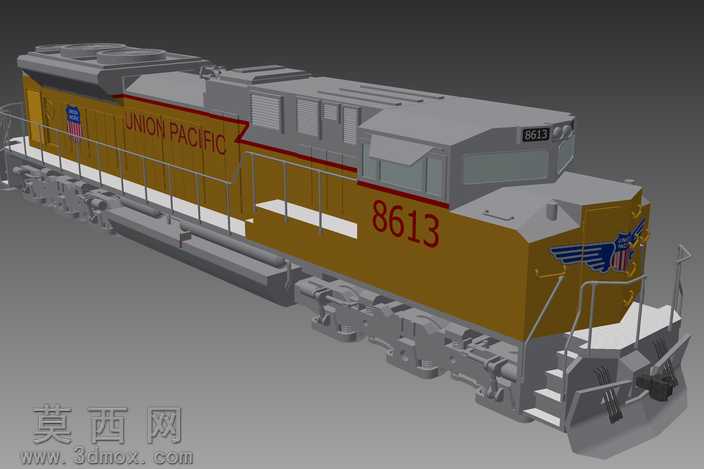

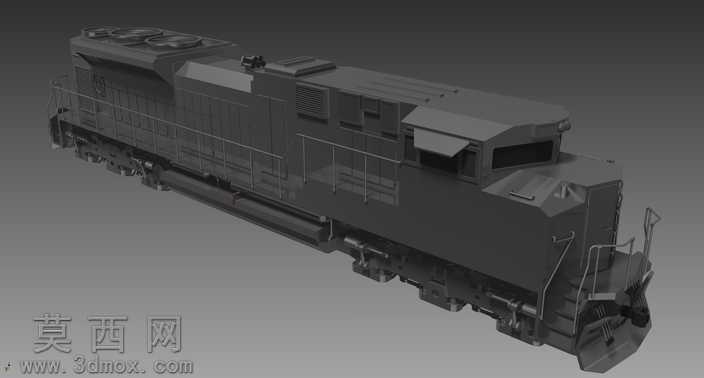

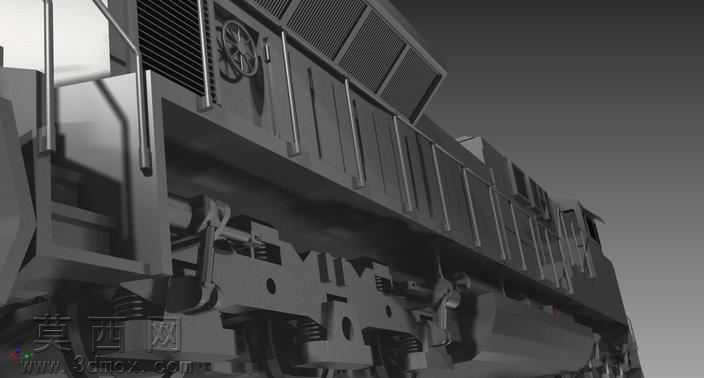

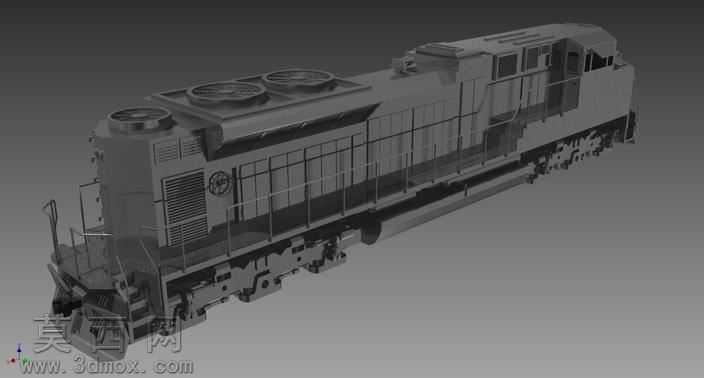

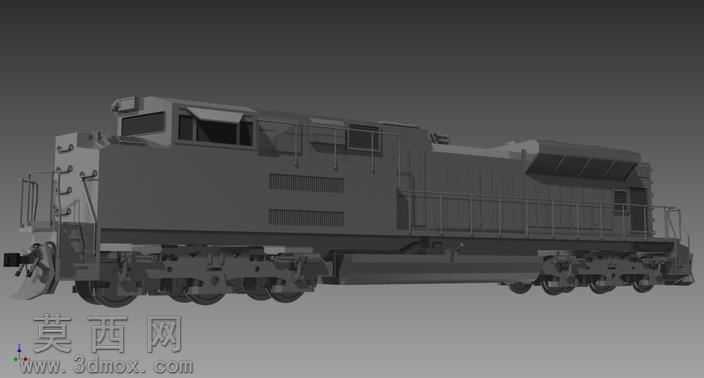

本作品为SD70ACe型干线货运柴油机车的三维数字化模型，采用Autodesk Inventor平台完成全参数化建模，建模过程严格遵循机车真实工程比例，对车体结构、走行部、上部设备舱、司机室等核心模块进行了精细化还原。建模阶段首先搭建车体主框架基准，以机车长度方向为X轴、车钩中心线为高度基准绘制骨架草图，依次拉伸生成车体底架、侧墙、顶盖的基础实体，对侧墙的Union Pacific标识区域、车号喷涂区域预留独立曲面特征，方便后续材质贴图匹配。走行部建模重点还原了三轴转向架的结构细节，包括轮对、轴箱、悬挂弹簧、制动单元、牵引电机等部件，各部件间保留符合机械运动逻辑的装配约束关系，转向架与车体底架的连接位置、旁承结构、牵引装置均按照真实机车的机械结构进行1:1复刻。上部设备舱部分，对散热格栅、排气管路、空调机组、电阻制动模块等外装部件进行了独立建模，通过布尔运算、扫掠、放样等特征命令还原部件的曲面过渡与棱角细节，避免模型出现生硬的几何拼接痕迹。司机室部分还原了前窗、侧窗、扶手、登车梯、端部车灯、车钩缓冲装置等细节，前窗的倾斜角度、扶手的弯折弧度、登车梯的踏步间距均参考真实机车的人机工程尺寸进行校准。材质与渲染阶段，为车体主体赋予金属黄烤漆材质，调整材质的粗糙度、反光度参数还原真实机车漆面的哑光金属质感，走行部、转向架、设备舱顶盖赋予深灰铸铁材质，添加细微的磨损纹理贴图提升真实感，车窗部分赋予半透明玻璃材质，调整折射参数模拟车用安全玻璃的光学效果，车钩、扶手等金属部件赋予拉丝不锈钢材质，区分不同部件的材质质感差异。渲染时采用三点布光方案，主光源模拟户外自然光从侧上方照射，突出车体侧面的标识与结构线条，辅助光源补亮走行部暗部细节，环境光添加微弱的冷色调平衡整体画面色温，最终渲染效果清晰呈现机车的整体造型与结构层次，可用于铁路装备展示、科普教学、机械结构演示等场景。
