SMA公转BNC母射频转接连接器三维设计

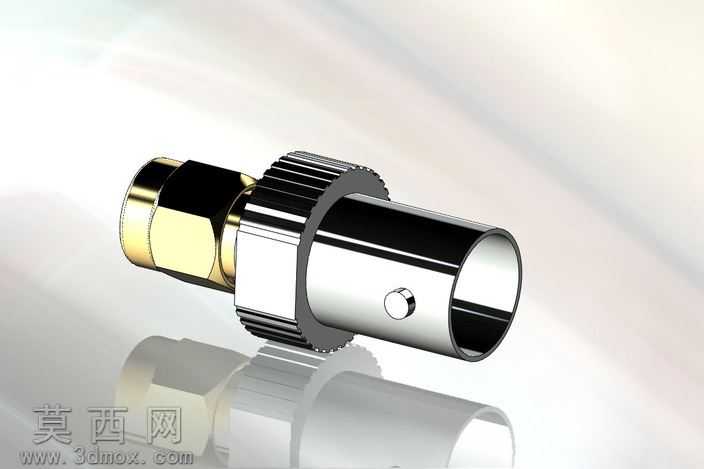

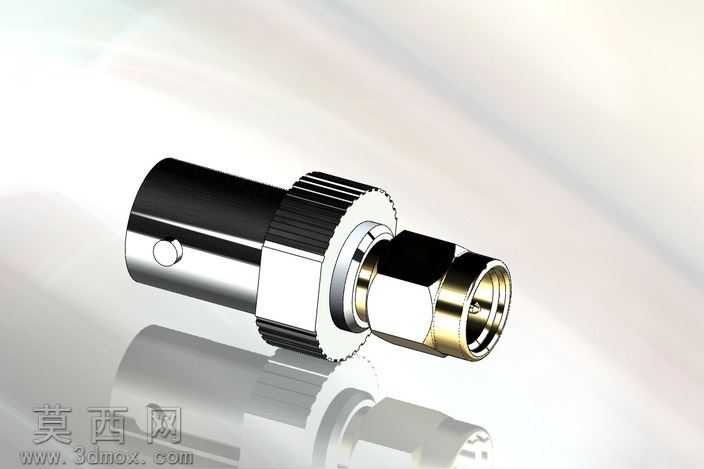

本作品为SMA公头转BNC母头的射频转接连接器三维模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，严格遵循射频同轴连接器的行业尺寸规范，对每一处结构细节做了精准还原。建模过程中首先绘制中心导体的回转轮廓，通过旋转凸台命令生成内芯基础结构，再针对SMA公头端的螺纹接口、插针配合面做精准尺寸约束，保证公头端可与标准SMA母座实现无干涉插拔配合；BNC母头端则重点还原卡口卡槽结构、内孔接触件的弹性卡位结构，通过扫描、阵列命令完成卡槽的均匀分布设计，确保与BNC公头连接时可实现快速卡锁定位。中间衔接的金属外壳部分，通过多段旋转凸台组合生成主体轮廓，对外表面的滚花防滑结构采用圆周阵列的切除特征实现，滚花的齿距、齿深均参照实际五金加工工艺参数设置，还原真实产品的防滑操作手感。材质与渲染阶段，针对不同部件匹配对应物理材质：金属外壳部分采用镀镍金属材质，调整反射粗糙度参数模拟哑光镀镍层的细腻金属质感，SMA公头端部的接触套采用镀金材质，调高金属反射率与光泽度还原镀金层的亮面金属效果；中间的绝缘支撑垫片采用硅橡胶材质，设置半哑光的漫反射参数还原橡胶材质的柔和质感，BNC端的黑色绝缘介质采用TFE氟塑料材质，调整材质折射率与粗糙度匹配氟塑料的外观特性。场景渲染时采用柔光箱环境光，添加地面反射效果，通过多角度布光突出金属部件的轮廓层次与不同材质的质感差异，让模型呈现出接近实物产品的展示效果。结构设计上充分考虑射频信号传输的阻抗匹配要求，内导体与外导体的同轴度公差控制在0.02mm以内，介质支撑件的厚度、介电常数对应尺寸均做了适配设计，保证转接过程中信号传输的稳定性，各部件之间的装配间隙参照实际装配公差设置，既还原真实产品的装配关系，也可直接用于结构验证、产品展示等场景。
