适配Arduino控制板的以太网扩展屏蔽板

这款以太网扩展屏蔽板是专为开源硬件开发场景设计的功能扩展配件，主要适配Arduino Uno与Arduino Mega系列主控板，在嵌入式开发、物联网终端搭建、智能硬件原型验证领域有着广泛的应用空间。在实际项目应用中，它可以为基础控制板补充有线网络通讯能力，让原本仅能实现本地逻辑控制的主控板，具备接入局域网、互联网的数据传输能力，可用于搭建环境监测数据上传节点、小型网络控制终端、局域网设备联动控制器、远程数据采集终端等各类项目，解决了基础主控板原生无有线网络接口的应用痛点。

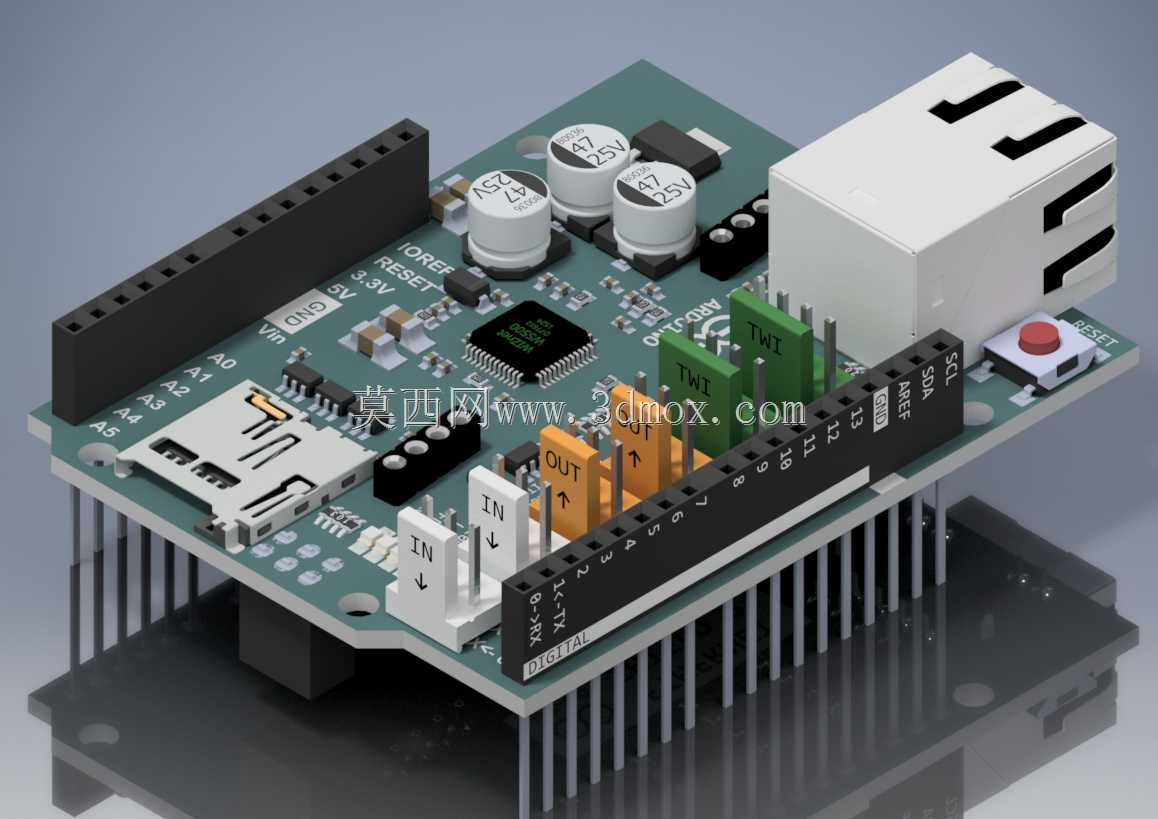

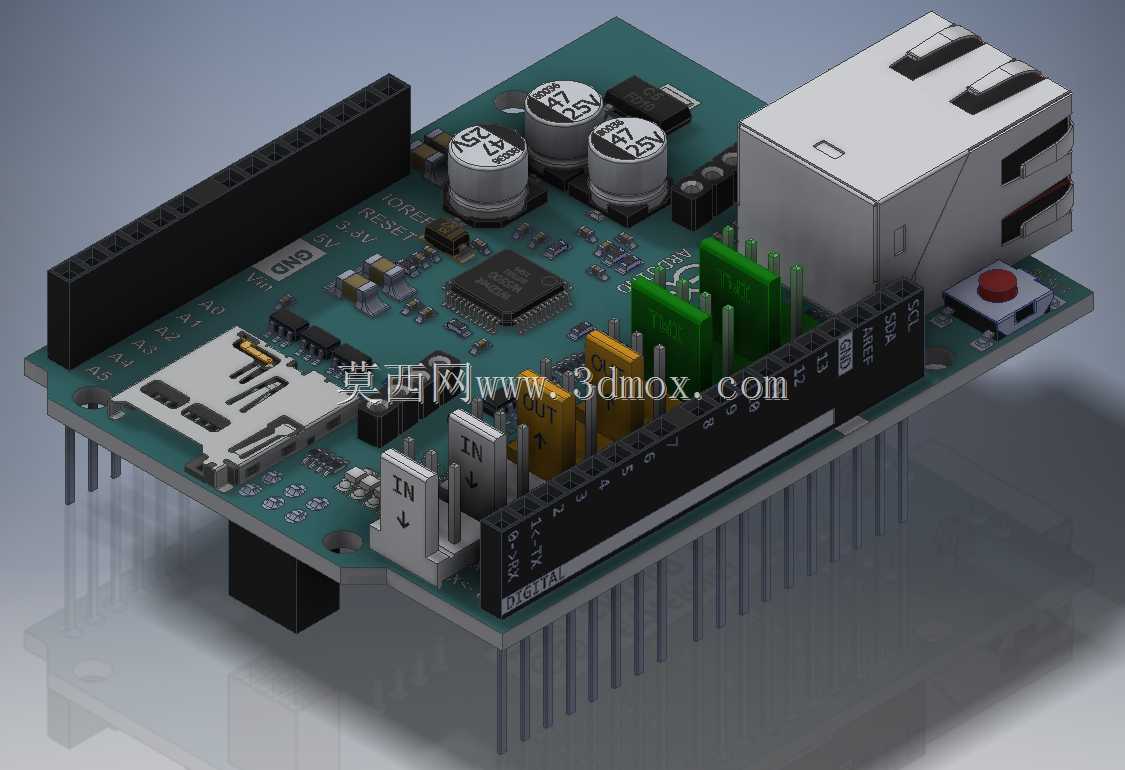

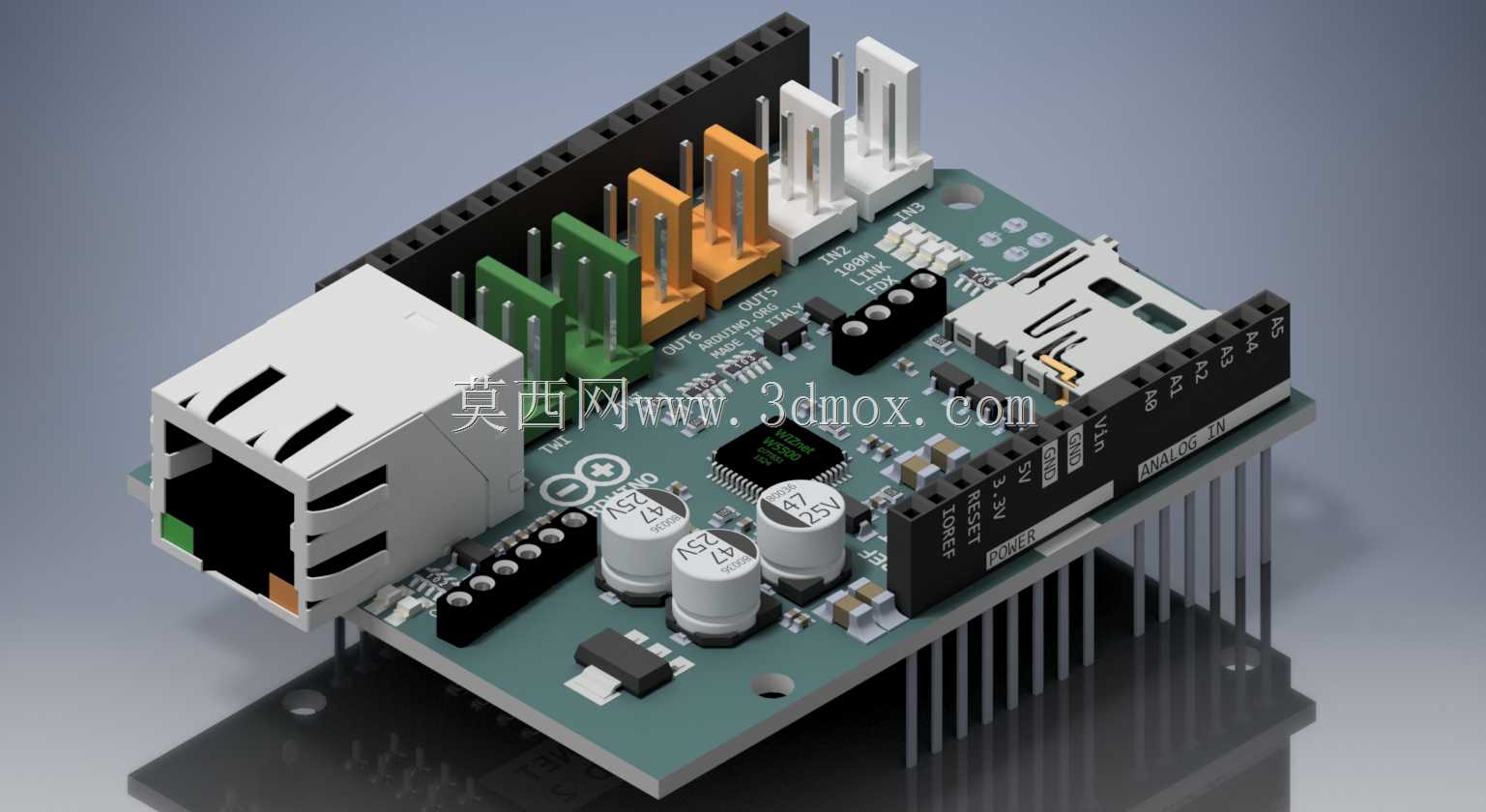

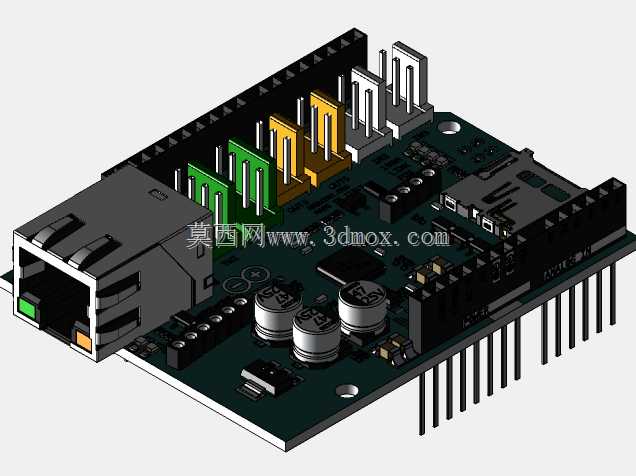

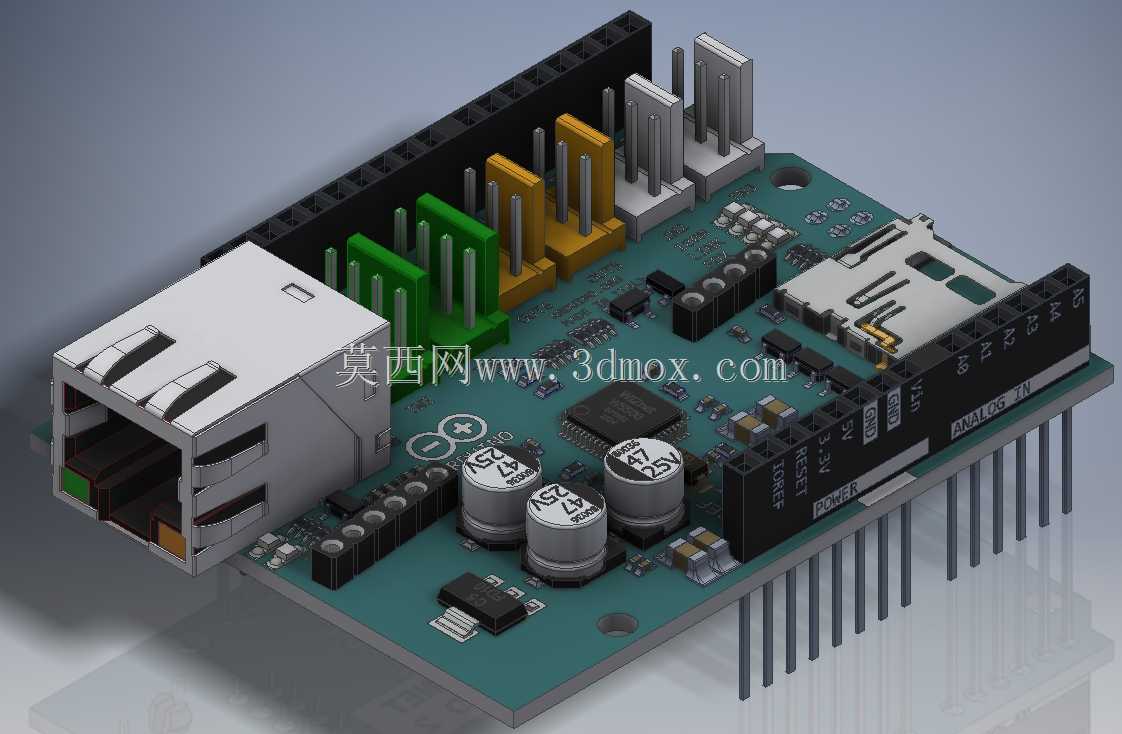

从功能特性来看，这款扩展板集成了标准RJ45以太网接口，板载网络协议处理芯片、SD卡存储卡槽、电源滤波电容组与状态指示元件，既可以实现稳定的TCP/IP协议通讯，支持数据的有线收发传输，还能通过板载的SD卡槽实现本地大容量数据存储，满足离线数据缓存、固件存储等功能需求；板上预留的排针接口完全匹配对应主控板的引脚定义，无需额外飞线焊接即可完成装配，同时所有引出引脚都做了防反接与信号隔离设计，避免外接设备时的接线错误损坏主控板。

在设计思路上，这款扩展板采用叠层安装的结构方案，整体PCB板型完全贴合适配主控板的外形轮廓，所有接口位置都做了避让设计，安装后不会遮挡主控板的原有外接接口，也不会额外占用过多的安装空间；板上元件布局遵循信号流向规则，网络接口靠近板边布置方便网线插拔，存储卡槽与排针接口分区排布，电源部分集中布置大容量电解电容做滤波处理，有效降低网络通讯时的电源纹波干扰，保证数据传输的稳定性。

从安装边界来看，这款扩展板的整体厚度控制在常规扩展板的标准范围内，叠装在主控板上之后整体高度可满足绝大多数原型外壳的安装尺寸要求，板上的固定孔位与主控板的安装孔完全对齐，可通过铜柱完成双层板的固定连接，RJ45接口的伸出长度与常规网口水晶头的插拔空间做了匹配设计，安装后不会出现网线插拔受阻的问题，排针的长度经过优化，既保证和主控板插座的接触可靠性，也不会出现引脚过长导致的短路风险。
