W5500以太网控制器LQFP封装结构

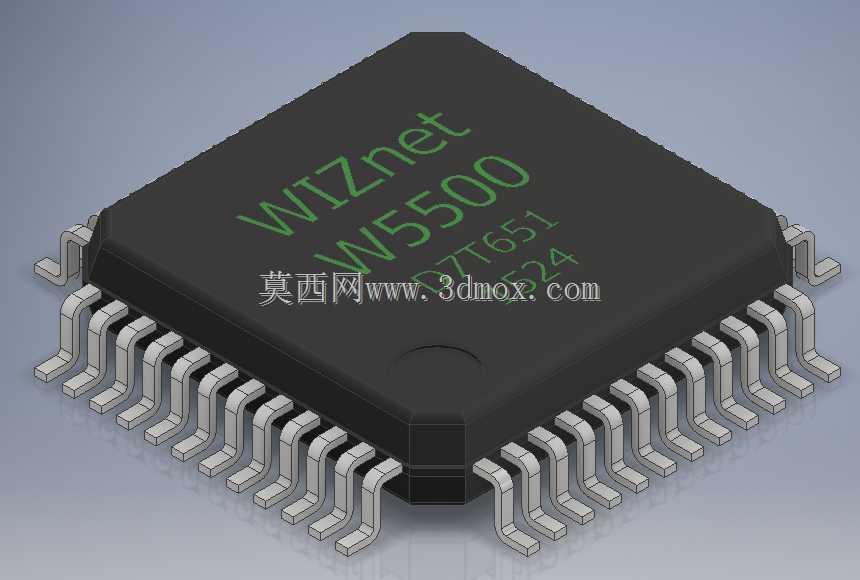

　　在工业测控终端、嵌入式网关、串口转以太网模块这类设备的PCB布局阶段，工程师最先要确认的就是主控周边通信芯片的物理占位，W5500这类硬件TCP/IP协议栈以太网控制器，是很多不需要跑复杂操作系统的小型联网设备的常用选型。这个三维结构完整还原了LQFP-48封装的全部外形特征，能直接导入布局软件做干涉校验，不用再对着数据手册里的二维封装图反复核对引脚弯折角度。

　　实际产线里的设备，很多都要在强电磁干扰的车间环境长期运行，W5500把以太网物理层和MAC层、TCP/IP协议栈全部集成在单颗芯片内，不需要外置PHY芯片，也不用主控MCU耗费资源处理协议封包，只需要通过SPI接口就能完成网络数据收发，特别适合用在老旧设备的联网改造、小型PLC的远程数据上传、环境监测节点的有线联网场景。它的引脚排布遵循标准LQFP封装规范，四周鸥翼型引脚的共面度、引脚间距都严格对应量产封装的实际公差，做结构设计时可以直接参考它的占位预留焊盘和周边元器件的安全距离。

　　做整机结构设计时，芯片的高度边界是必须卡死的参数。这款芯片的塑封本体厚度、引脚顶端到PCB板面的成型高度，都在模型里做了1:1还原，设备外壳内壁的避让槽、散热片的安装空间都可以直接参照这个模型划定。很多工程师在做薄型壳体设计时，容易忽略芯片塑封本体顶部的微小定位凹点，这个模型也把该特征完整还原，避免后期壳体装配时出现局部顶碰的问题。引脚的弯折弧度也完全按照量产器件的成型状态制作，不是简化的直角方块，做焊盘钢网设计、引脚焊接工装定位时，都能直接参考这个结构确认配合间隙。

　　从设计思路来看，这类全硬件协议栈芯片的核心优势就是降低联网功能的开发门槛，不需要开发者自行移植维护TCP/IP协议代码，也能避免软件协议栈在高负载下出现丢包、死机的问题。对应到结构层面，它的标准LQFP封装不需要特殊的焊接工艺，普通回流焊生产线就能完成贴装，48个引脚的排布把SPI通信引脚、电源引脚、网络状态指示引脚、物理层外接引脚做了合理分区，硬件布线时可以缩短高速信号的走线长度，减少信号干扰。模型里的引脚长度、引脚伸出塑封本体的尺寸，都和实际器件一致，做PCB封装库的时候可以直接比对尺寸，不用手动测量实物再修正封装参数。

　　在不同的应用场景里，这颗芯片的安装边界也有不同的考量。如果是用在导轨式安装的工业模块里，模块内部空间狭窄，周边还要布置网口变压器、RJ45接口、电源滤波电容，这个三维模型可以直接和周边元器件的模型做装配模拟，确认引脚和周边电容的安全间隙，也能确认芯片顶部和模块上盖的距离是否满足安规绝缘要求。如果是用在手持联网设备里，设备壳体有跌落强度要求，模型可以辅助评估芯片周边的缓冲空间，避免摔落时壳体挤压芯片造成引脚脱焊。哪怕是做教学演示用的嵌入式实验箱，这个模型也能用来制作透明外壳的开窗位置，让学习者直观看到芯片的实际安装形态。

　　很多结构工程师在选型阶段，只能拿到芯片的二维尺寸图，很难直观判断鸥翼引脚的成型形态，经常出现封装画对了、但是外壳避让空间留错的问题，比如把引脚的弯折区域算成了实体塑封的范围，导致外壳内壁顶住引脚造成短路。这个三维模型把塑封本体和金属引脚做了独立的结构区分，能清晰看到两者的边界，设计时可以精准划定不同区域的避让距离。芯片表面的丝印标识位置也和实物一致，做生产工装的定位视觉识别时，可以直接参考丝印的位置设定相机的识别区域，不用等拿到实物再调整视觉参数。

　　对于做三维建模的从业者来说，这个模型的细节程度也能满足工业级装配的需求，没有过度简化引脚结构，也没有多余的夸张修饰，所有尺寸都对应器件手册的标称值，导入不同的三维软件都能直接用于装配校验，不需要再做二次修正。
