直插TO220封装线性可调稳压器件

　　在工业控制板卡、实验台电源、小型机电设备的供电回路里，经常需要把母线的直流电压降到后级电路可用的数值，而且不同负载模块的供电门槛并不一致，固定输出的三端稳压器很难覆盖全部点位。这时候像LM317T这类三端可调正稳压器就会被大量使用，它通过外接两只分压电阻设定输出值，输出范围覆盖1.2V到37V，持续输出电流可以到1.5A，足够给运放、传感器前置级、小型继电器驱动、单片机外围电路供电。器件本身自带过热关断、限流保护和安全区补偿，外围只需要输入输出电容和调整电阻就能工作，布线门槛低，调试也方便，在维修替换、老设备改造、教学实验平台里尤其常见。

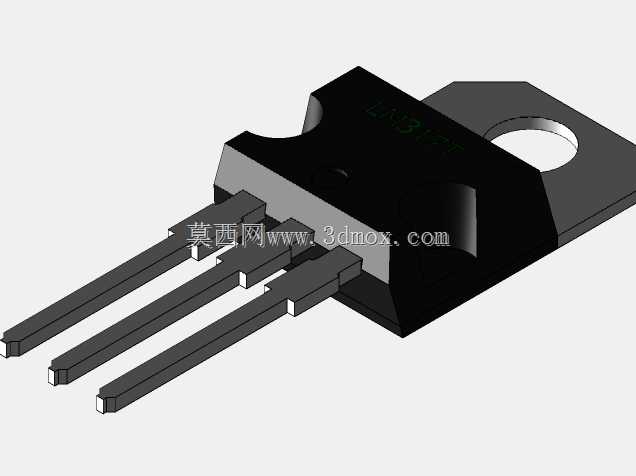

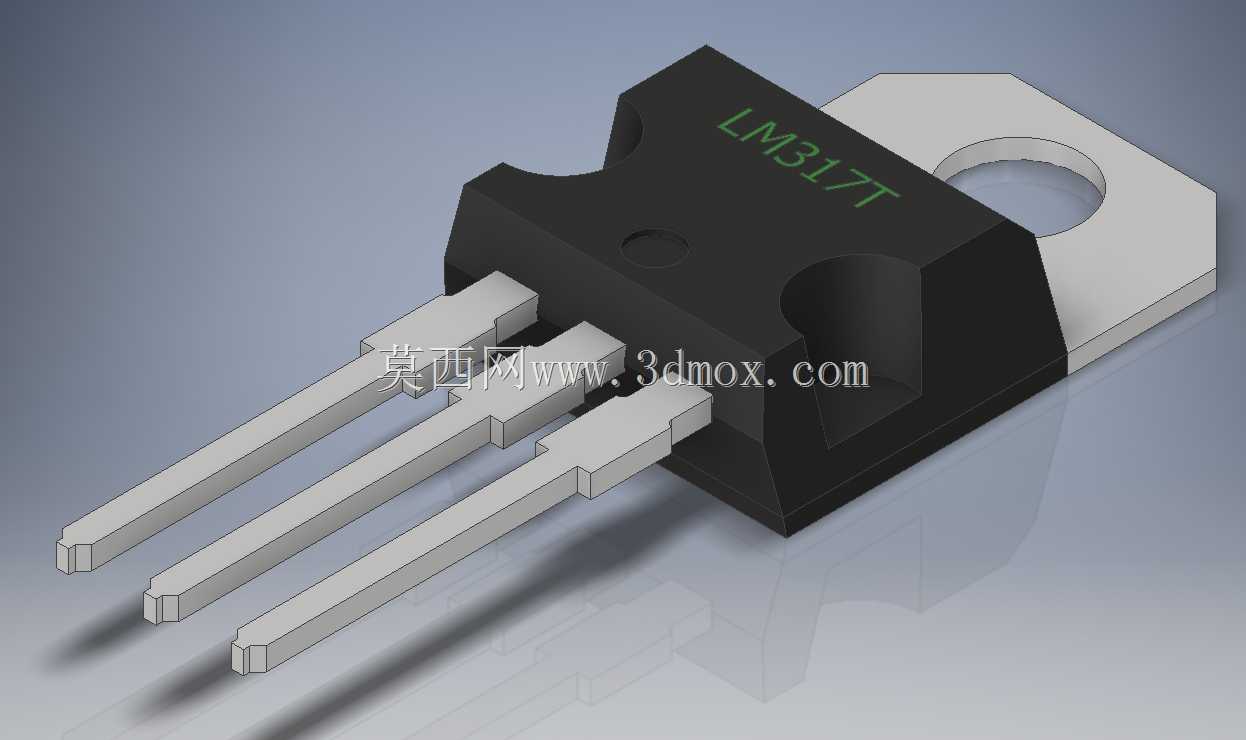

　　从结构建模角度看，这个器件采用TO-220直插封装，主体由黑色塑封本体、金属散热片和三根平行引出脚组成。塑封部分内部包裹芯片与引线框架，外部顶面印有型号丝印，侧面有成型时留下的拔模斜度和凹位；金属散热片从塑封后端伸出，中间开有圆形安装孔，用来通过螺钉把器件锁到机箱壳体或外置散热片上，利用金属面把芯片结热导出去。三根引脚按行业惯例排成一列，截面为矩形，末端做了轻微的倒角或切平处理，既方便插入PCB焊孔，也能在波峰焊时让焊锡爬升更均匀。建模时要特别注意引脚间距、引脚宽度、塑封体高度和散热片孔位的相对位置，这些尺寸直接决定PCB封装能否对位、装配时散热片会不会和周边高元件干涉。

　　实际布局中，TO-220器件的占用空间不能只按本体投影计算。散热片后方要留出螺钉头和工具扭转空间，正面要考虑外接散热片或绝缘粒的厚度，引脚伸出长度还要匹配板厚与焊接工艺：波峰焊板面留脚稍长，手工维修场景留脚便于拆装；如果器件贴板安装，塑封底部与PCB之间的高度差要和丝印框、阻焊层一致，避免出现引脚顶到板面或悬空过高的问题。在多电源轨的控制柜里，这类稳压器常靠近输入端子布置，输入端电容就近接引脚以抑制引线电感，输出端电容则用来改善瞬态响应；调整端电阻的走线要远离功率地，防止大电流在地线上形成的压差抬高输出设定值。

　　散热设计是选型和结构校核的重点。器件的功耗近似等于输入输出压差乘以负载电流，压差越大、电流越大，发热越明显。模型里的金属片与塑封结合面要按真实零件做出贴合边界，这样在整机散热校核中才能正确估算结到外壳、外壳到散热器的热阻路径。如果设备长期在高温柜内运行，除了增加散热片面积，还会在金属面与散热器之间加导热绝缘片，防止不同接地电位的器件通过散热片短路。三维建模时把绝缘片、螺钉、弹垫、螺母一并建出，可以提前检查装配顺序，避免量产时出现工具伸不进去、螺钉和电容外壳打架等问题。

　　从功能特性上看，这种可调稳压器相比开关电源模块纹波更低、电路更简单，适合对噪声敏感的模拟小信号供电；缺点是效率随压差升高而下降，所以在大压差大电流场合会被开关稳压器取代，但在小功率、多电压等级、需要灵活改输出值的设备里，它仍然是性价比很高的选择。设计资料库中保留完整的TO-220封装三维模型，结构工程师在画PCB装配、做机箱干涉检查、出线束走向图时，就能直接调用，而不必每次从官网下载二维图再重画。模型中塑封体的圆角、散热片的折弯厚度、引脚的台阶位置都按实物还原，放到整机装配里后，导出的STEP文件可以和机加工钣金件、塑料外壳、PCB板一起做干涉检查，也能用于生成爆炸图和维修手册插图。

　　在设备维护层面，标准化的封装外形意味着备件通用性强，不同厂家的同型号器件只要封装一致，板上孔位和散热安装位就能互换。三维模型保留了引脚编号对应的空间位置，电气工程师在检查原理图与PCB对应关系时，可以旋转模型确认调整端、输出端、输入端的排列，降低装反风险。对于教学和培训场景，这种外观辨识度高的器件模型还能用来讲解线性电源原理、散热计算和PCB布局规则，让结构与电气设计在同一个可视化环境里对接。
