AAVID热合金U型散热片ML26AAG

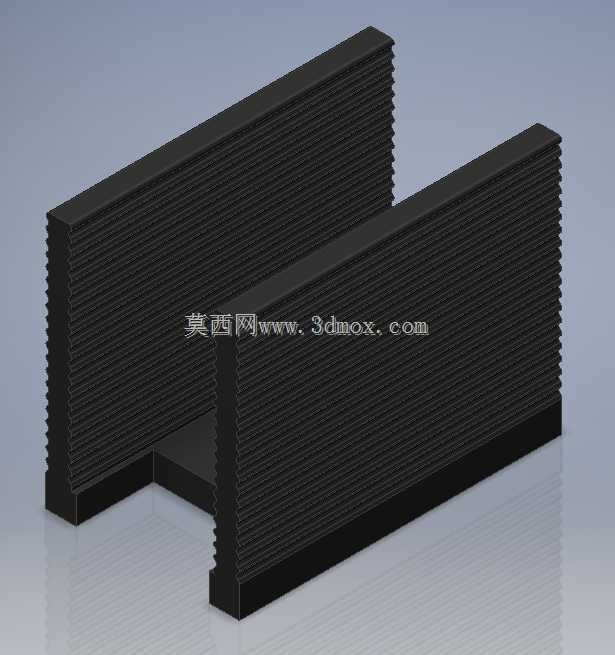

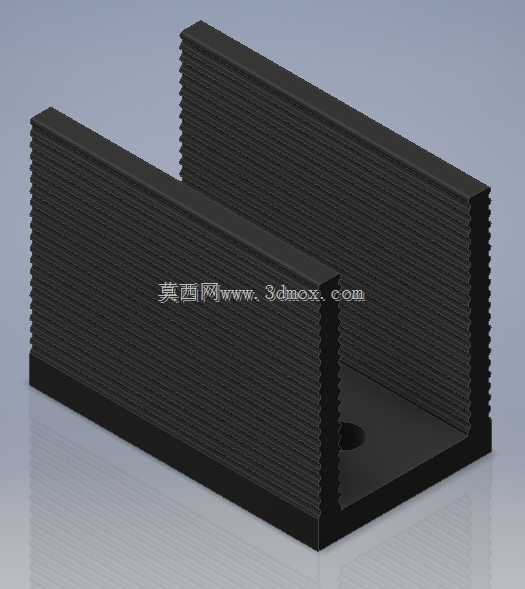

　　该散热件采用U型双侧鳍片结构，主体由两片平行竖立的密集齿片与底部连接基座组成，形成中间开放的容纳槽，可直接跨装在需要散热的功率器件或传感器模块上方。底部预留安装孔位，用于与PCB板、支架或器件本体进行机械固定，保证接触面贴合稳定。

　　从实际使用场景看，这类结构常见于空间受限但对热阻有明确要求的电子设备内部，例如工业控制板卡、传感模块、电源局部功率器件、伺服驱动周边电路等。器件工作时产生的热量通过底部基座传导至两侧鳍片，再由鳍片表面向周围空气对流散出。由于没有风扇，整体无运动部件，适合对噪声、灰尘、振动和维护周期敏感的场合。

　　两侧鳍片采用细密直齿排布，齿片沿高度方向连续延伸，在有限投影面积内尽量扩展有效换热面积。齿片间距保持均匀，既考虑空气自然流通，也兼顾加工成型时的结构刚性。U型立壁并非单纯增加面积，还能在器件两侧形成对称热传导路径，使热量从底部向两侧分散，避免热量集中在单一方向。

　　基座区域承担热界面耦合作用，其平面度直接影响接触热阻。设计时需要关注安装孔与器件热源中心的相对位置，使热源尽量落在基座有效覆盖范围内。若器件高度较高，U型槽还可形成半包围空间，让鳍片更接近发热体上部，缩短热扩散路径；但在布局时也要保留侧向通风余量，避免两侧被相邻元件完全封堵。

　　从建模角度看，该零件适合先建立底部基座轮廓，再拉伸形成两侧对称壁体，最后在壁体上切除出均匀鳍片槽。齿片数量、壁厚和根部圆角需要保持一致，根部圆角有助于降低切削或挤出成型时的应力集中。安装孔应按实际装配关系表达沉孔或通孔形式，并在三维模型中保留与紧固件、PCB孔位相关的边界参考。

　　外形边界方面，需重点控制总宽、总高、基座长度、U型槽净宽以及鳍片高度。总宽决定其在电路板上占用的横向空间，总高影响上方壳体或相邻插件的避让，槽宽则决定可容纳器件的最大外形。安装孔间距应与目标器件或安装支架匹配，孔边到鳍片根部的距离不能过薄，否则锁附时容易产生变形。

　　材料选用热合金，说明该件在导热性能与结构强度之间做了平衡。相比普通铝材，热合金在某些成型工艺或表面处理条件下可获得更稳定的热传导表现，同时保持较好的切削性和尺寸一致性。表面黑色处理有助于提高辐射换热能力，在自然对流条件下对散热有一定增益。

　　进行设备选型时，不能只看散热片外观体积，还要结合器件功耗、允许温升、环境温度、气流方向和安装姿态综合判断。竖直放置时，齿片通道更利于热空气上升；若横向安装，则需要重新评估对流路径。周边若存在电解电容、电感、连接器等较高元件，应在三维布局中提前做干涉检查，尤其关注鳍片顶端与外壳之间的电气间隙。

　　该模型的价值在于把散热结构、安装边界和器件容纳关系完整呈现出来，结构工程师可据此评估热设计方案，机械工程师可校核装配空间，工艺人员也可依据鳍片壁厚、根部圆角和孔位特征判断加工可行性。
