带开关门机构的简易立式数控铣床结构

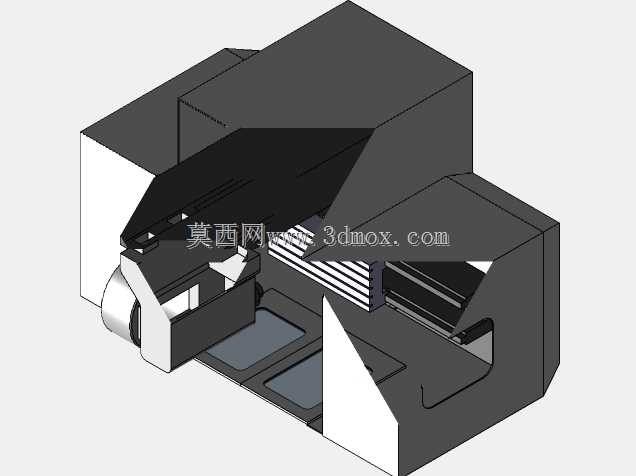

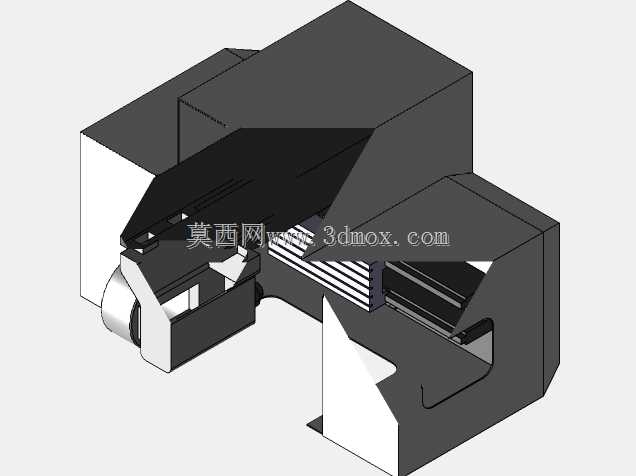

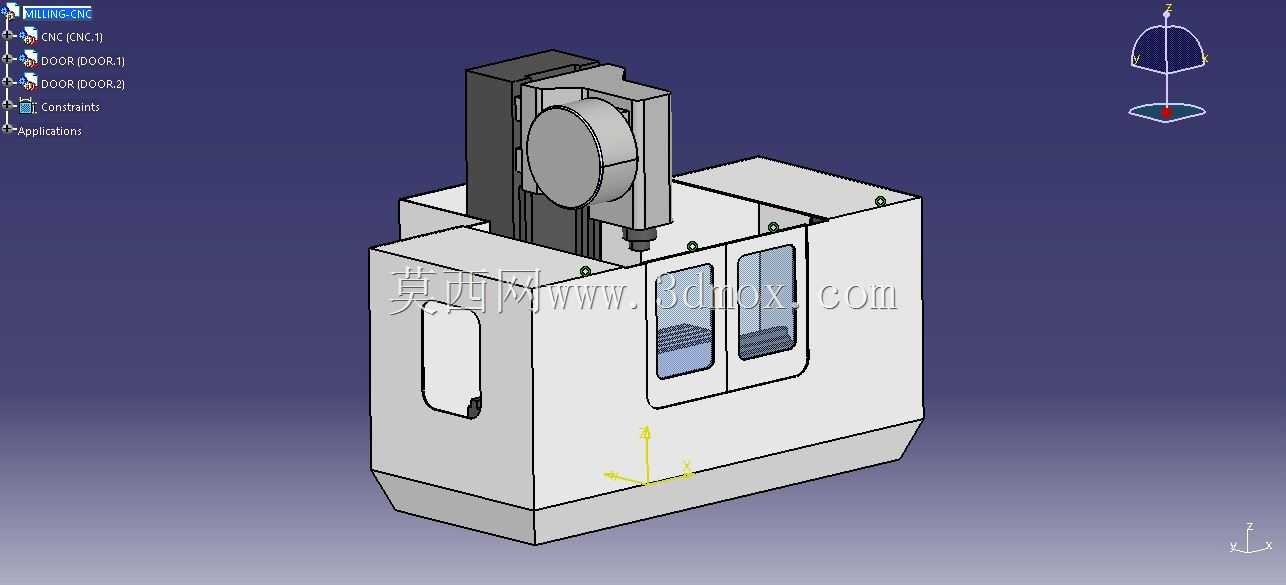

这款带开关门机构的简易立式数控铣床，主要面向中小型机械加工车间、职业院校实训基地、小型五金零配件加工坊等场景使用，可完成平面铣削、沟槽加工、简单型腔铣削、钻孔扩孔等常规机加工工序，适配小型钢件、铝合金件、工程塑料件等多种材质工件的小批量加工与试制打样需求，是入门级数控加工场景中兼顾实用性与成本控制的典型设备结构。设备的核心功能围绕常规立式铣削加工搭建，主轴单元垂直布置在床身立柱侧，可沿垂直方向完成进给运动，工作台区域预留了标准工装装夹空间，可适配通用平口钳、简易压板等常见装夹工具，满足不同外形小尺寸工件的装夹固定需求。配套的开关门机构是这套结构的设计重点，防护门采用双开滑动式结构，沿床身正面的预设导轨完成开合动作，门体上设置了透明观察窗，既可以在加工过程中封闭加工区域，阻挡切削液飞溅、切屑崩出，保障操作安全，也能让操作人员随时观察内部加工状态，及时调整加工参数；开关门的运动行程经过合理规划，完全开合时不会超出床身正面的安装边界，不会与周边的操作台、物料架产生干涉，关闭时可与床身防护边框紧密贴合，有效减少切削噪音向外扩散。在设计思路上，这套结构优先兼顾了结构可靠性与操作便捷性，整体床身采用箱式焊接结构的设计逻辑，底部做了加宽处理，降低设备整体重心，提升铣削加工过程中的结构稳定性，减少主轴切削时的振动对加工精度的影响；开关门机构采用简单的滑动导向结构，没有设计复杂的传动组件，既降低了生产制造成本，也减少了后续使用过程中的故障点，日常维护仅需定期清理导轨缝隙的切屑即可，无需复杂的调试保养。从安装边界来看，设备整体外形紧凑，正面宽度控制在常规小型机床的适配尺寸内，深度方向预留了后部电气组件的安装空间，安装时仅需在地面预留对应尺寸的水平安装位，做好基础固定即可投入使用，不需要额外预留过大的操作空间，适配空间有限的小型加工场所。设备的防护门开合高度匹配普通操作人员的站立操作高度，开关门时无需过度抬臂或弯腰，操作顺手度较高，门体把手设置在符合人体操作习惯的位置，单次推拉即可完成门体的开合锁定，不会额外增加操作人员的操作负担。整体结构没有冗余的复杂设计，所有组件都围绕实际加工需求配置，既满足了基础数控铣削的功能要求，也通过合理的开关门防护设计提升了设备操作的安全性，是实用性较强的立式数控铣床结构方案。
