车床用三爪自定心标准卡盘结构设计

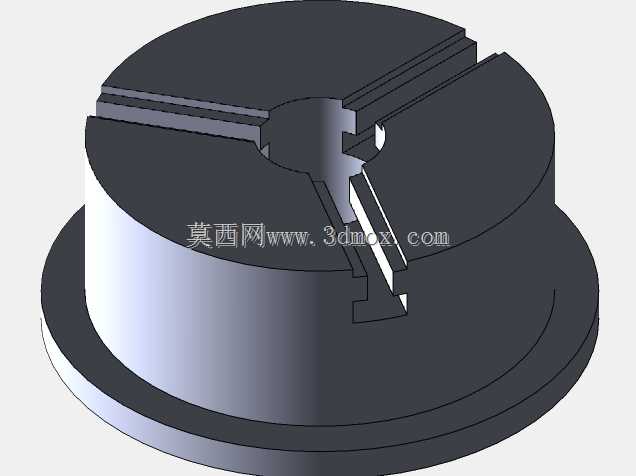

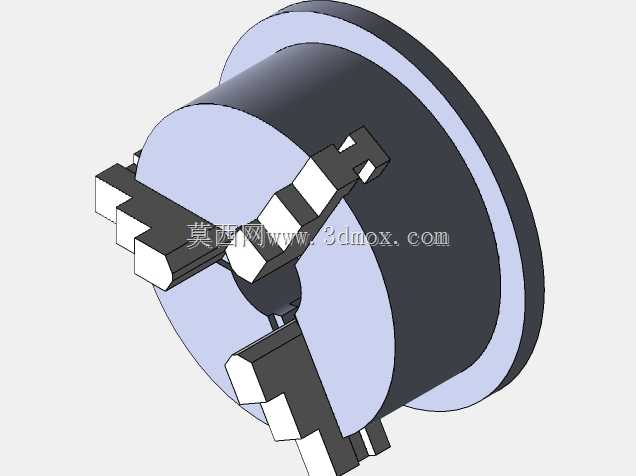

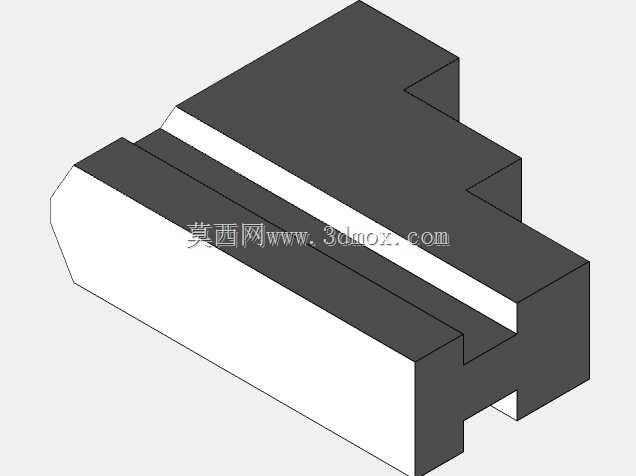

在普通车床、经济型数控车床的回转类零件加工场景中，三爪卡盘是应用频次最高的装夹执行部件，这款简化结构的标准卡盘，核心定位是CAM编程环境下的夹具定义载体，同时也可作为机床改造、教学演示场景的结构参考件。从实际加工的装夹逻辑来看，该卡盘采用经典的平面螺纹传动结构，三个卡爪沿盘体径向均匀分布，同步径向移动实现工件的自动定心，装夹过程中无需逐个找正卡爪位置，能大幅缩短圆棒料、盘类零件的装夹辅助时间，适配常规回转体零件的外圆、内孔、端面加工工序的装夹需求。设计过程中优先考虑了CAM仿真的实用性，省略了非核心的细碎内部传动零件，保留了卡盘与机床主轴连接的法兰安装端面、卡爪的阶梯装夹工作面、盘体的外轮廓避让边界，在仿真环境中可以直接定义装夹约束，准确模拟加工过程中工件与卡盘的位置关系，避免编程时出现刀具与卡盘的碰撞干涉。从安装边界来看，卡盘后端的止口尺寸匹配常规车床主轴的端盖连接尺寸，安装时通过止口定位保证卡盘与主轴的同轴度，连接螺栓沿法兰端面均匀分布，传递主轴旋转的扭矩；卡爪的行程范围覆盖常规中小尺寸回转零件的装夹直径，阶梯型卡爪工作面既可以装夹大直径工件的外圆，也可以反向装夹实现带内孔零件的内撑装夹，适配不同装夹场景的需求。盘体的外圆做了倒角处理，避免旋转过程中与机床护罩、刀架发生剐蹭，卡爪的滑动槽与盘体的配合间隙按照常规机床附件的配合公差设计，既保证卡爪滑动顺畅，又能控制装夹时的定心精度，满足常规切削加工的装夹刚性要求。在CAM软件中调用该模型时，可直接将其装配到虚拟机床的主轴端，根据加工零件的尺寸调整卡爪的伸出长度，快速完成加工坐标系的设定与碰撞检查，减少编程前的建模工作量，尤其适合批量零件加工的编程准备环节，也可用于机床操作培训中的装夹流程演示，帮助初学者理解卡盘的装夹原理与安装边界。
