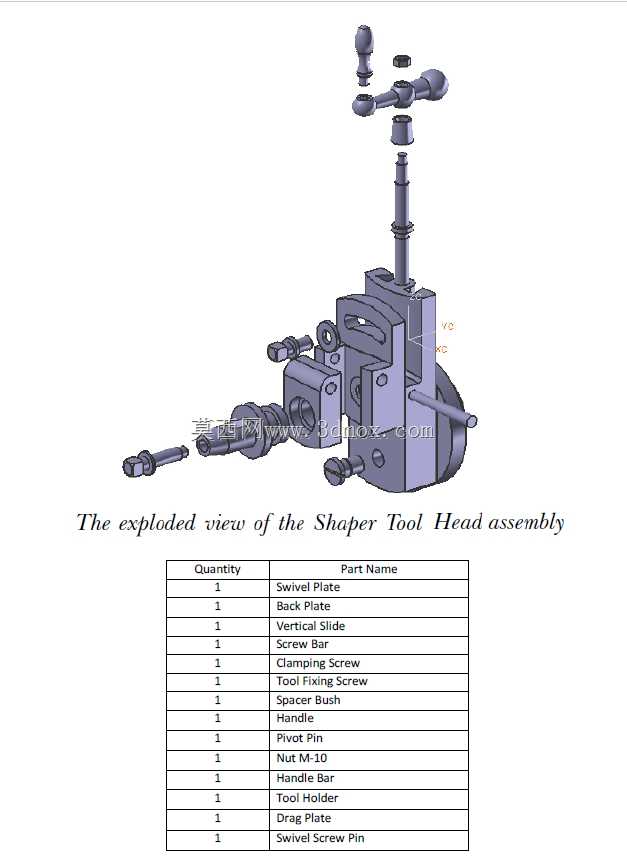

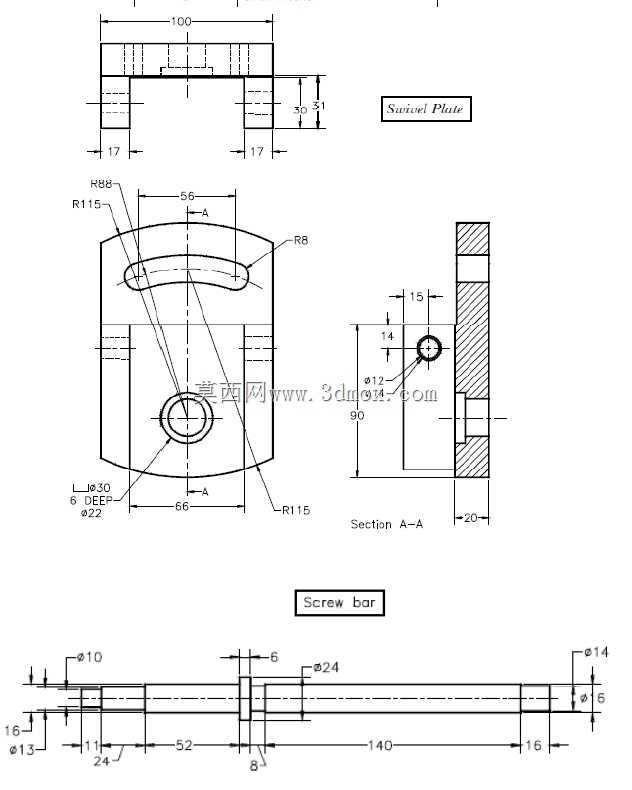

牛头刨床滑枕刀架头部装配结构

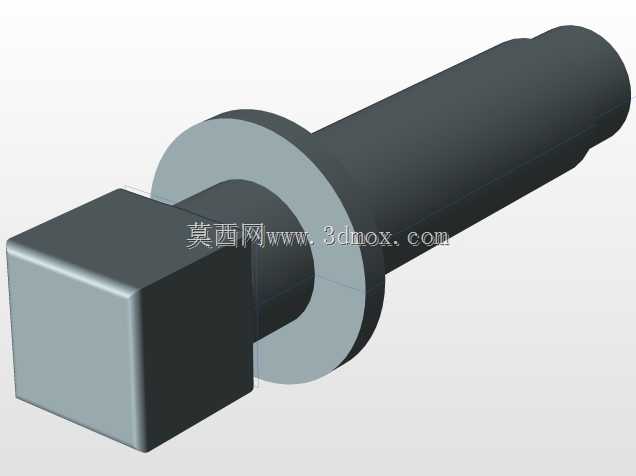

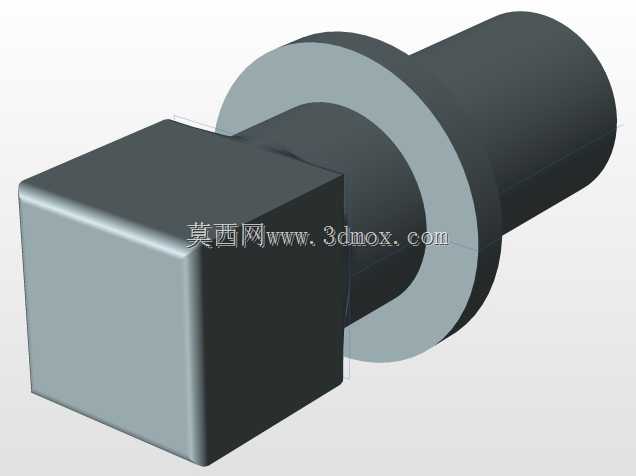

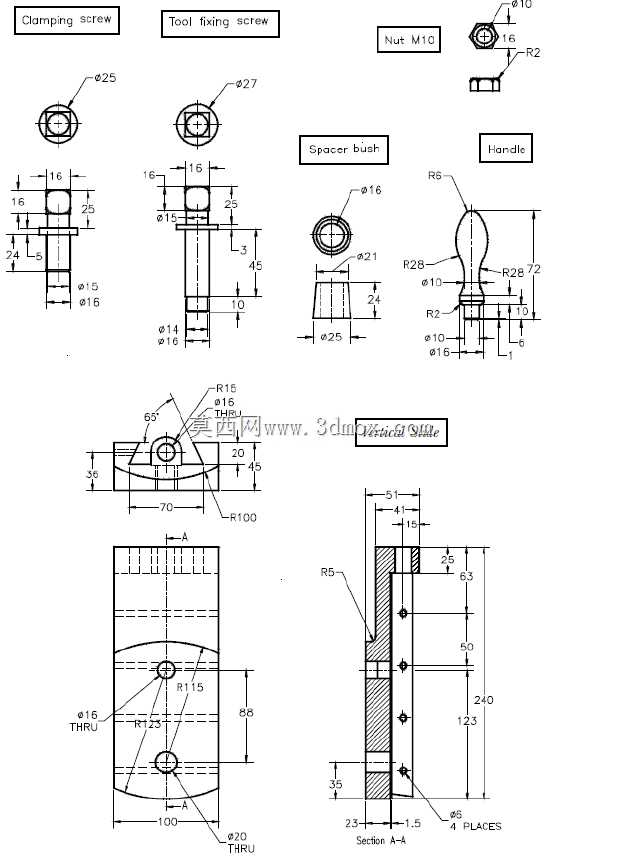

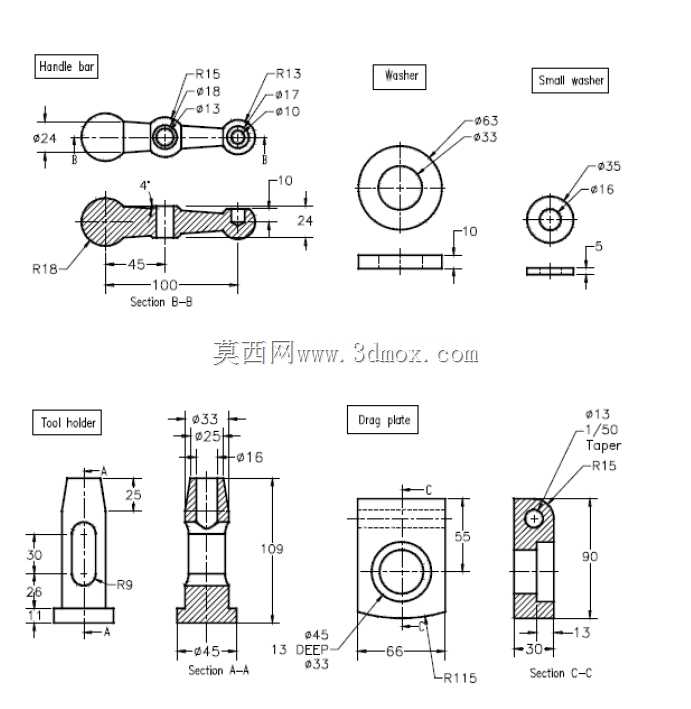

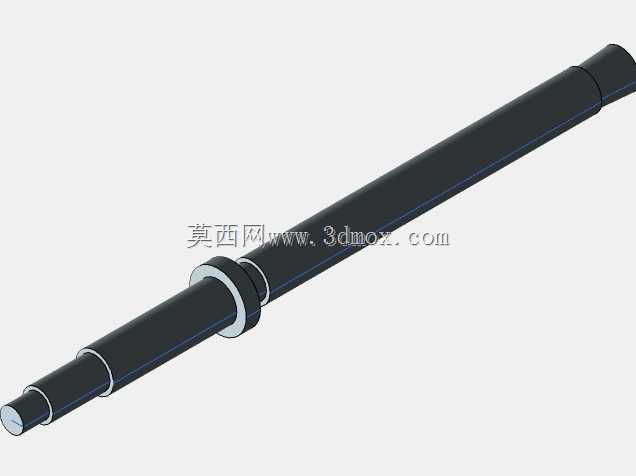

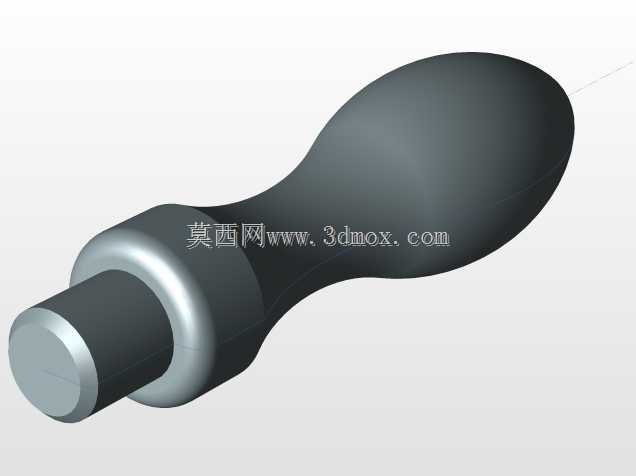

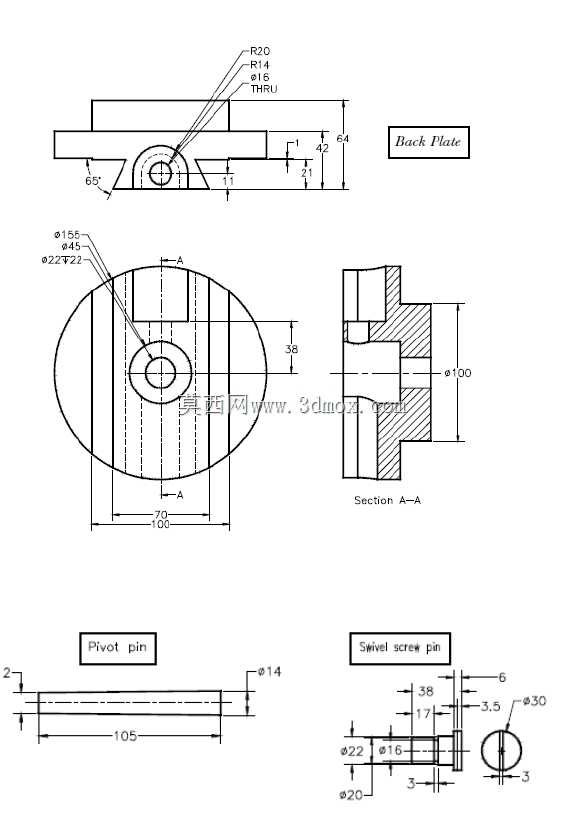

该结构为牛头刨床核心执行部件的刀架头部总成，是金属切削加工场景中直接承担刨削作业的关键功能单元，广泛应用于单件小批量平面、沟槽类零件的刨削加工工序，适配中小型普通牛头刨床的切削作业需求，可完成水平面、垂直面、倾斜面及T型槽、燕尾槽等典型结构的线性切削加工。整套总成采用分层堆叠的模块化装配思路，以回转基体作为核心承载基座，将滑枕连接端、刀夹装夹端、进给调节机构、手动操作组件整合为统一整体，各零件间通过圆柱销定位、螺栓锁紧实现刚性连接，既保证切削作业时的整体结构刚度，又可根据加工需求快速调整刀头的伸出长度、偏转角度，适配不同角度的刨削加工要求。从功能特性来看，该刀架头部可实现多维度的进给调节：顶部的十字操作手柄分别控制刀架的垂直进给锁紧与滑枕行程内的位置微调，侧面的锁紧螺钉可在调整完成后固定滑枕与刀架的相对位置，避免切削过程中出现让刀、位移问题；下方的刀夹组件通过压紧螺钉实现刨刀的快速装夹与更换，可适配不同规格的焊接式刨刀、机夹式刨刀，刀夹与基体间的回转结构可支持±60度范围内的角度偏转，满足斜面刨削时的刀具角度调整需求。整套结构的安装边界与牛头刨床滑枕前端的安装接口完全匹配，连接端采用平面贴合+销孔定位的设计，安装时仅需将基体背部的定位面与滑枕前端贴合，穿入连接螺栓锁紧即可完成装配，无需额外改制安装接口；各操作手柄的布置充分考虑人工操作的人机工程学要求，所有调节手柄均处于操作人员站立作业时的手部可达范围内，调节行程与操作力矩符合普通金属加工操作人员的操作习惯，无需借助额外辅助工具即可完成大部分常规调节操作。结构中包含的刀夹、压块、调节螺杆、操作手柄、定位销等零件均采用常规金属切削加工工艺即可制造，零件间的配合公差选用中等精度的间隙配合与过渡配合，既满足运动调节时的顺畅性要求，又能保证切削受力时的结构稳定性，整套总成在承受常规刨削冲击力的工况下可保持长期稳定的工作状态，不会出现连接松动、调节卡滞等问题，适配普通机械加工车间的日常生产作业需求。
