龙门式数控雕刻切割设备结构设计方案

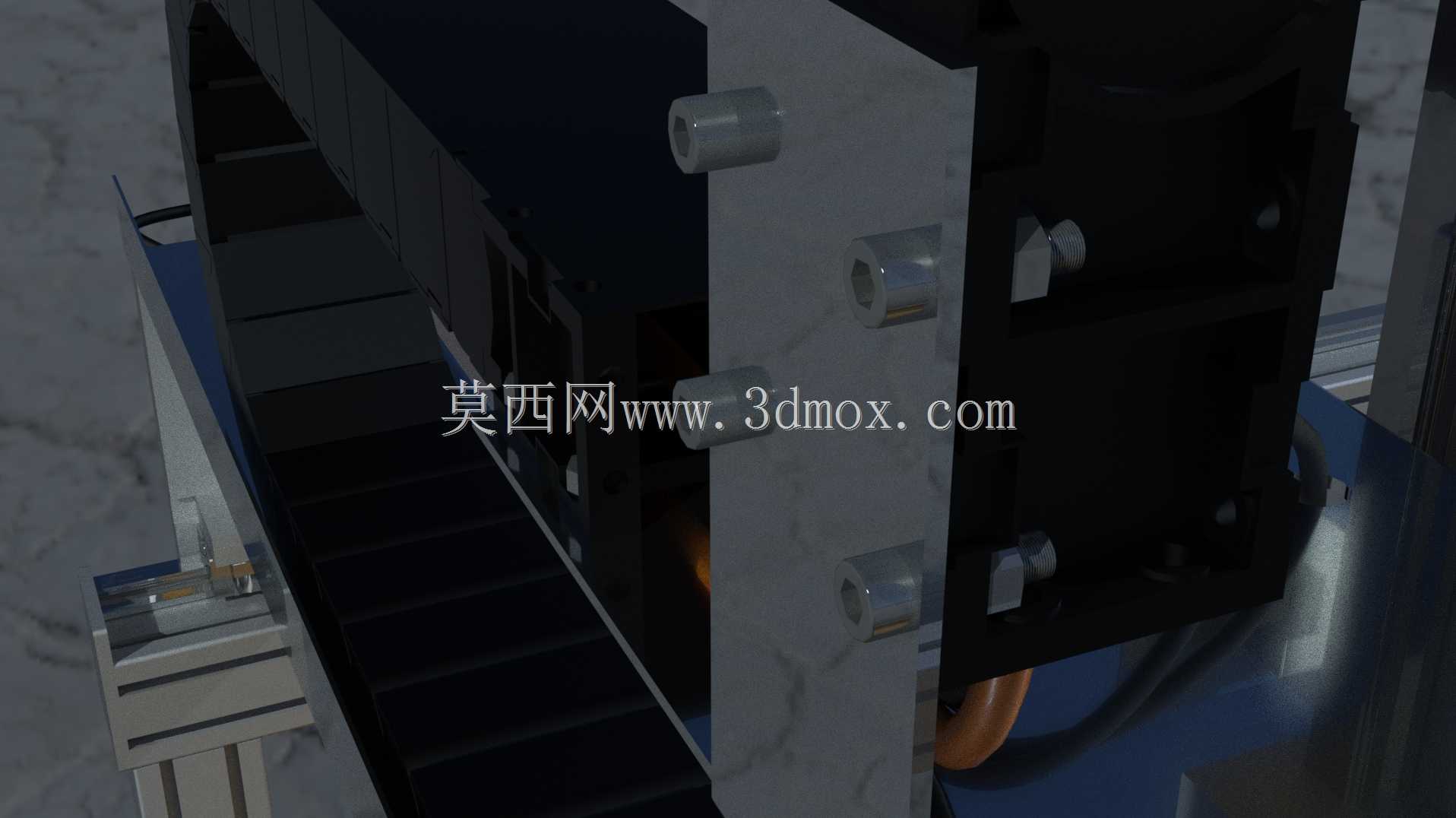

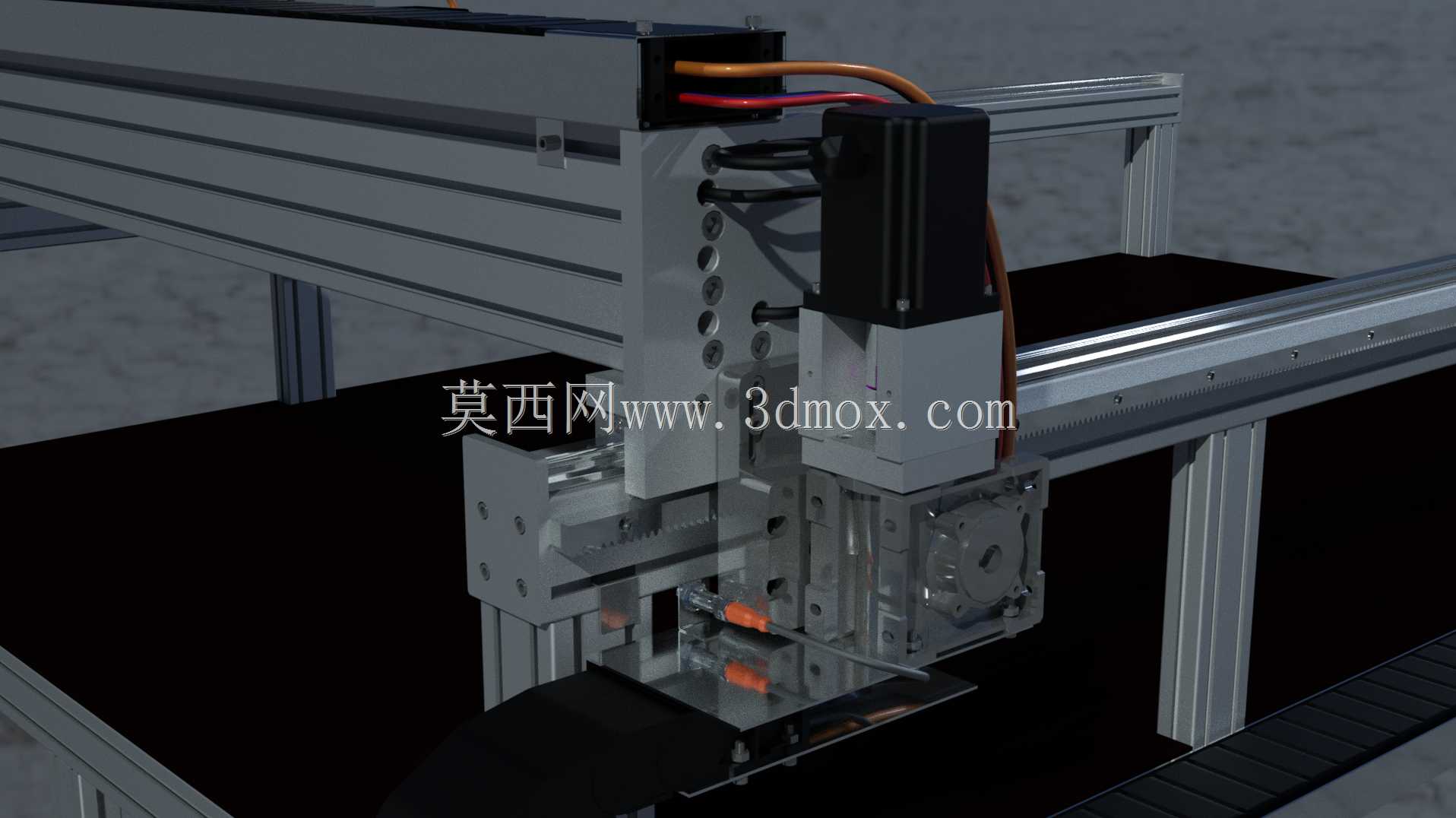

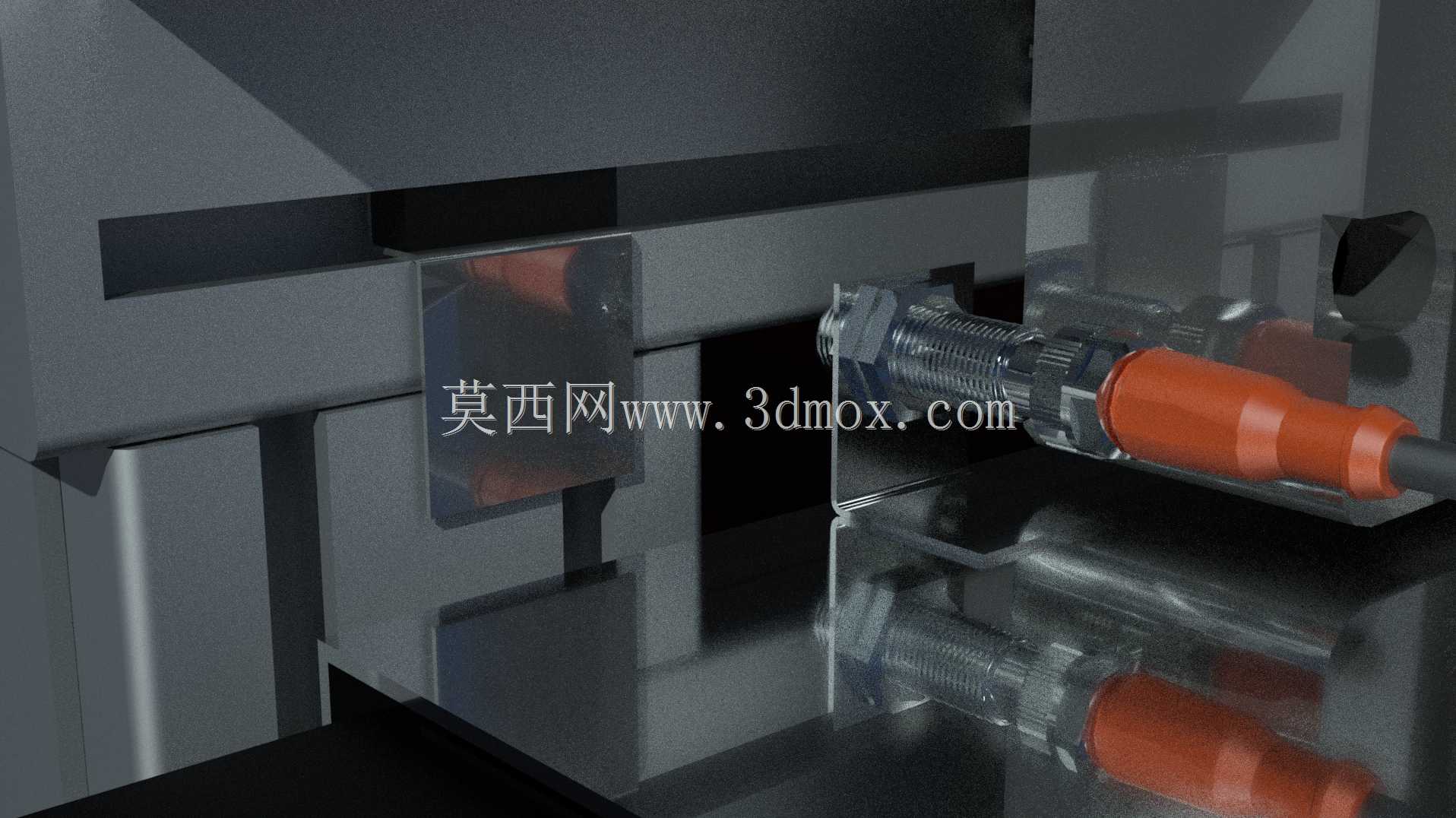

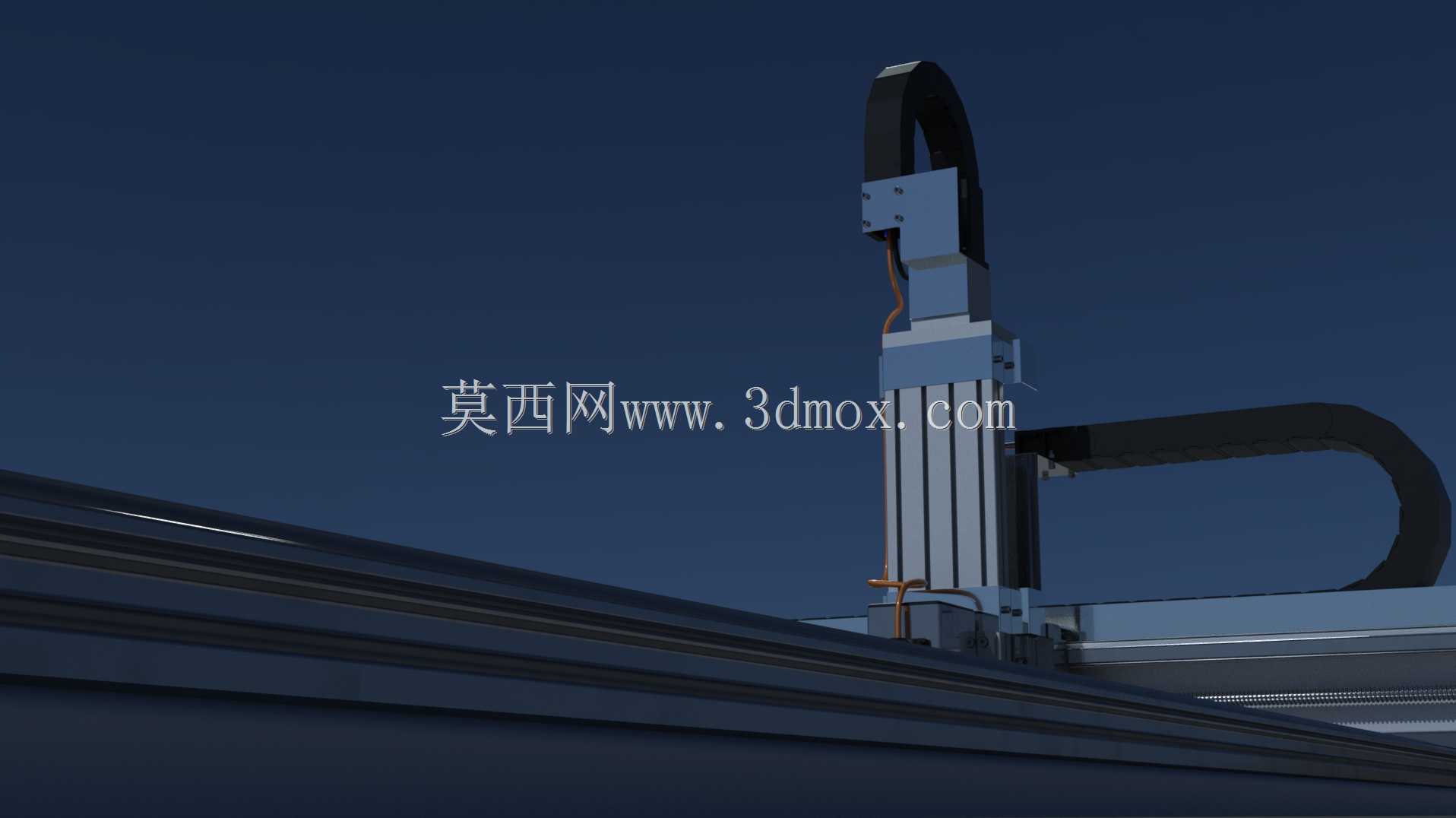

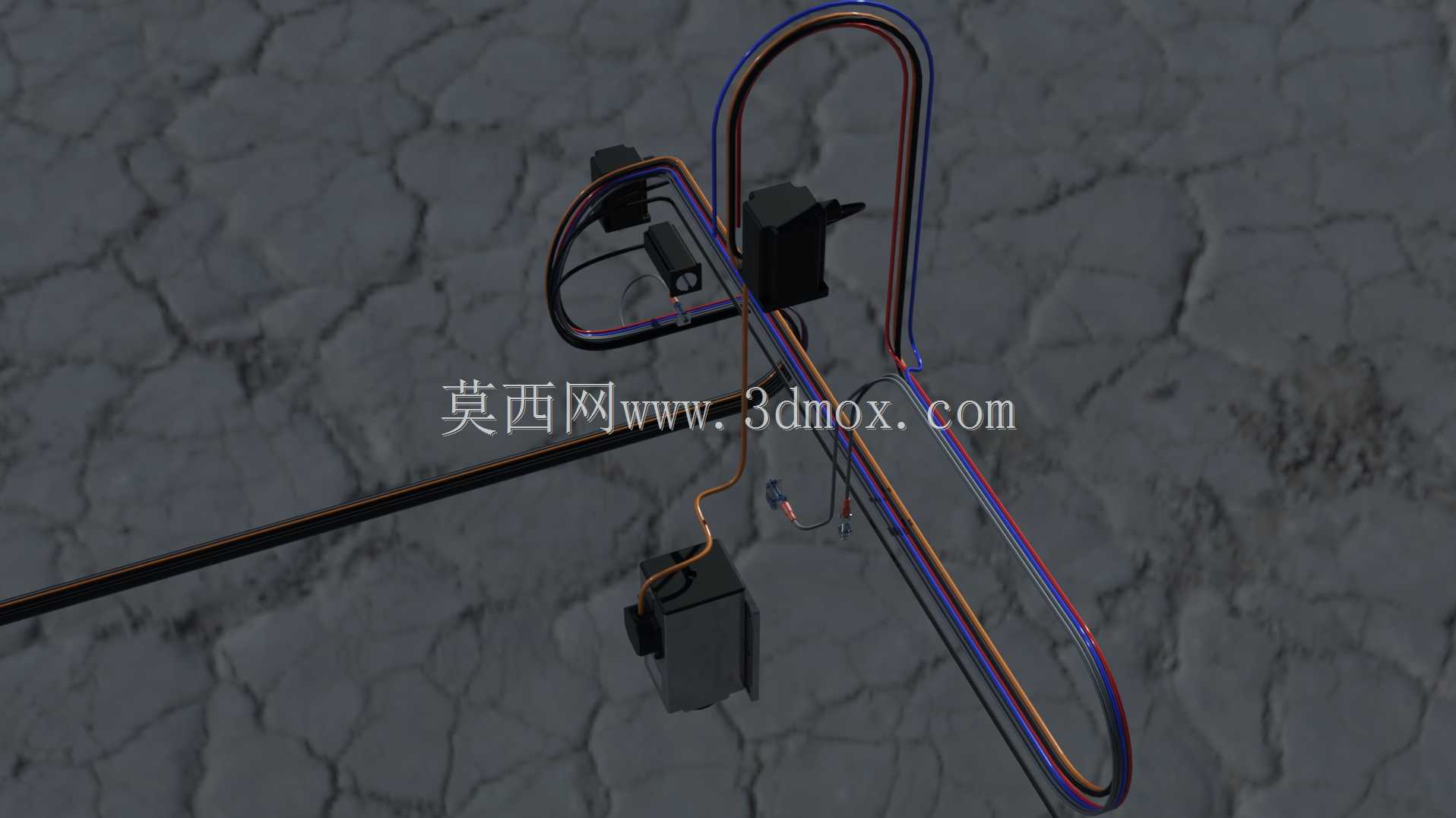

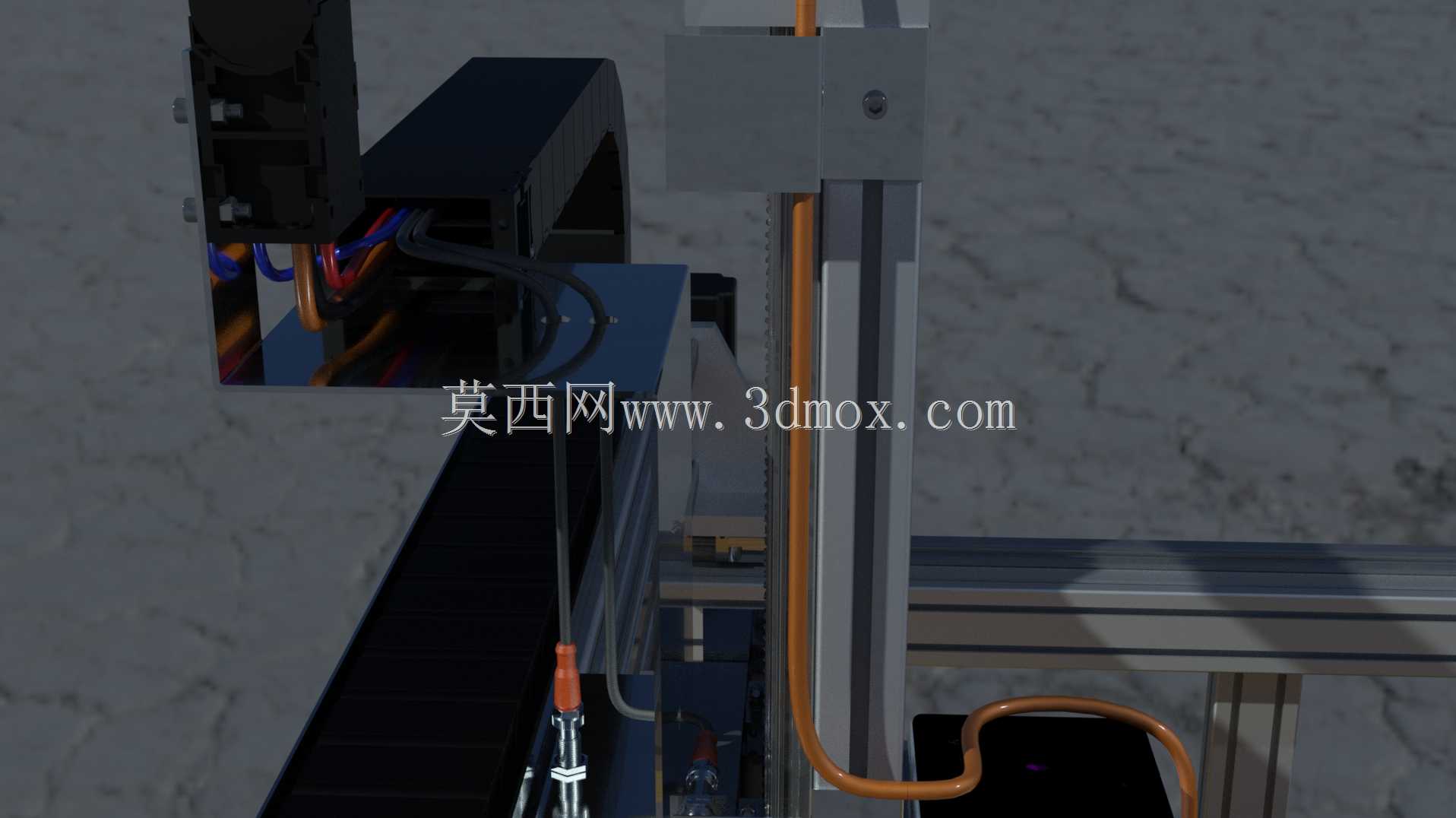

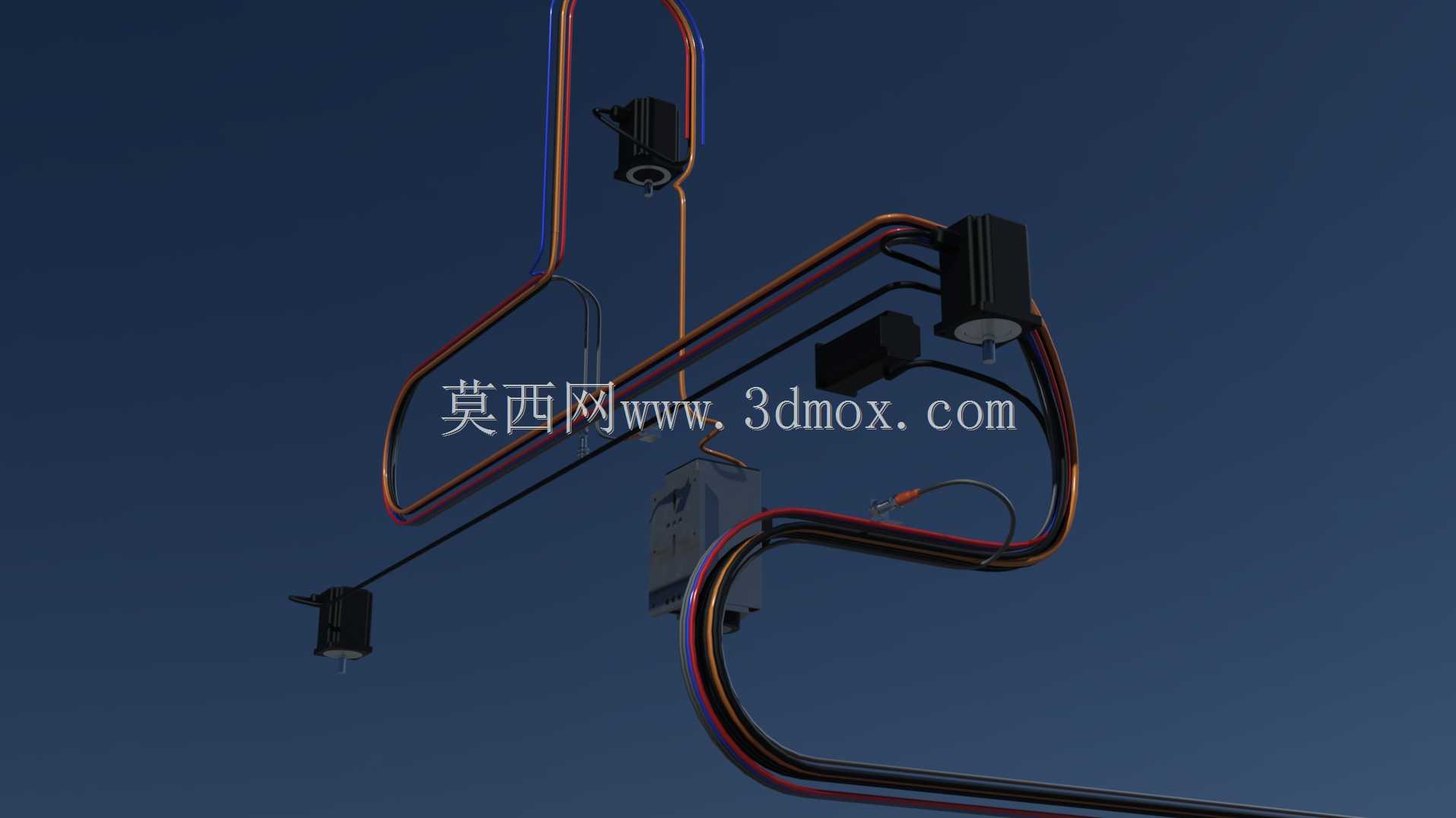

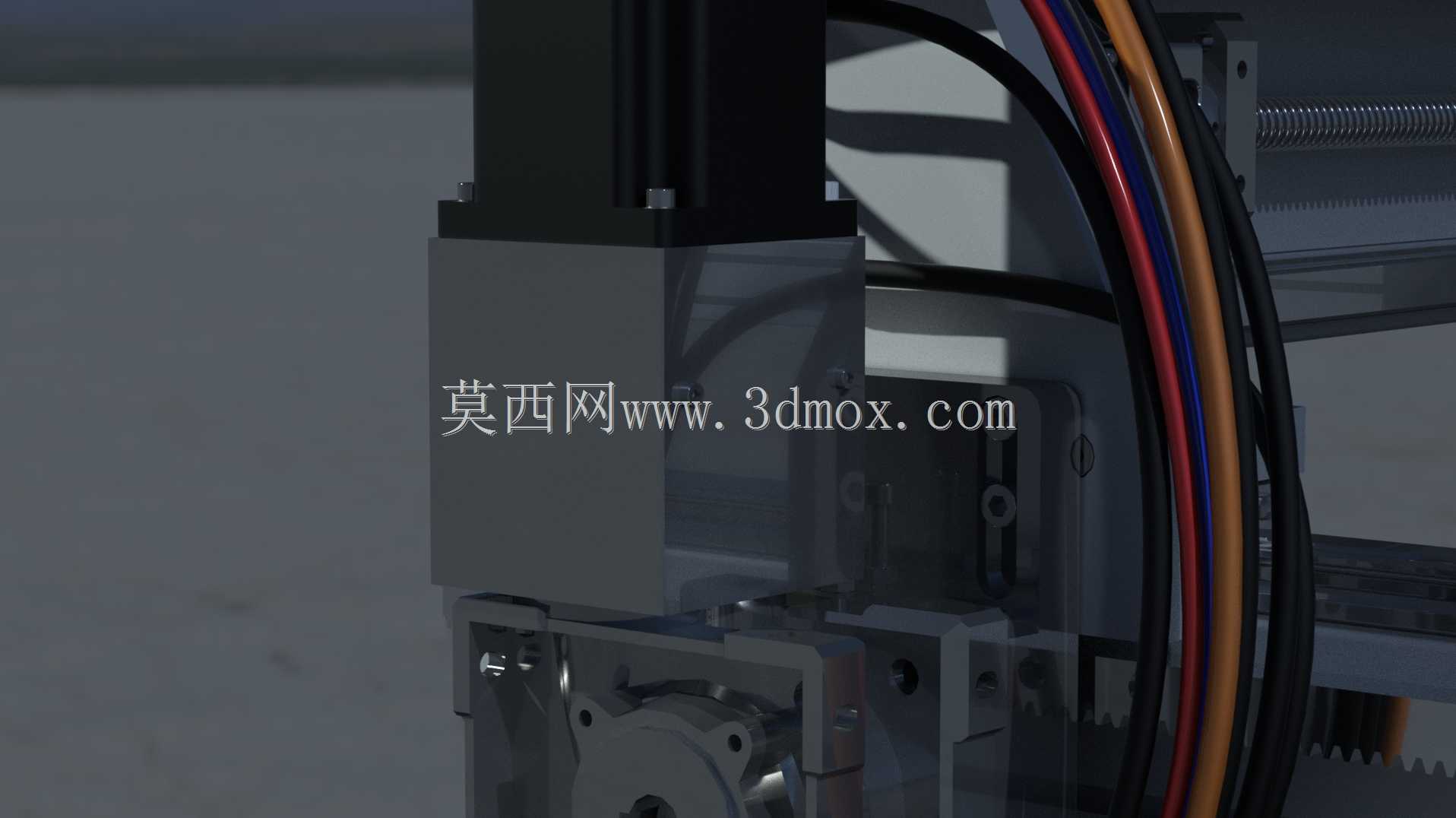

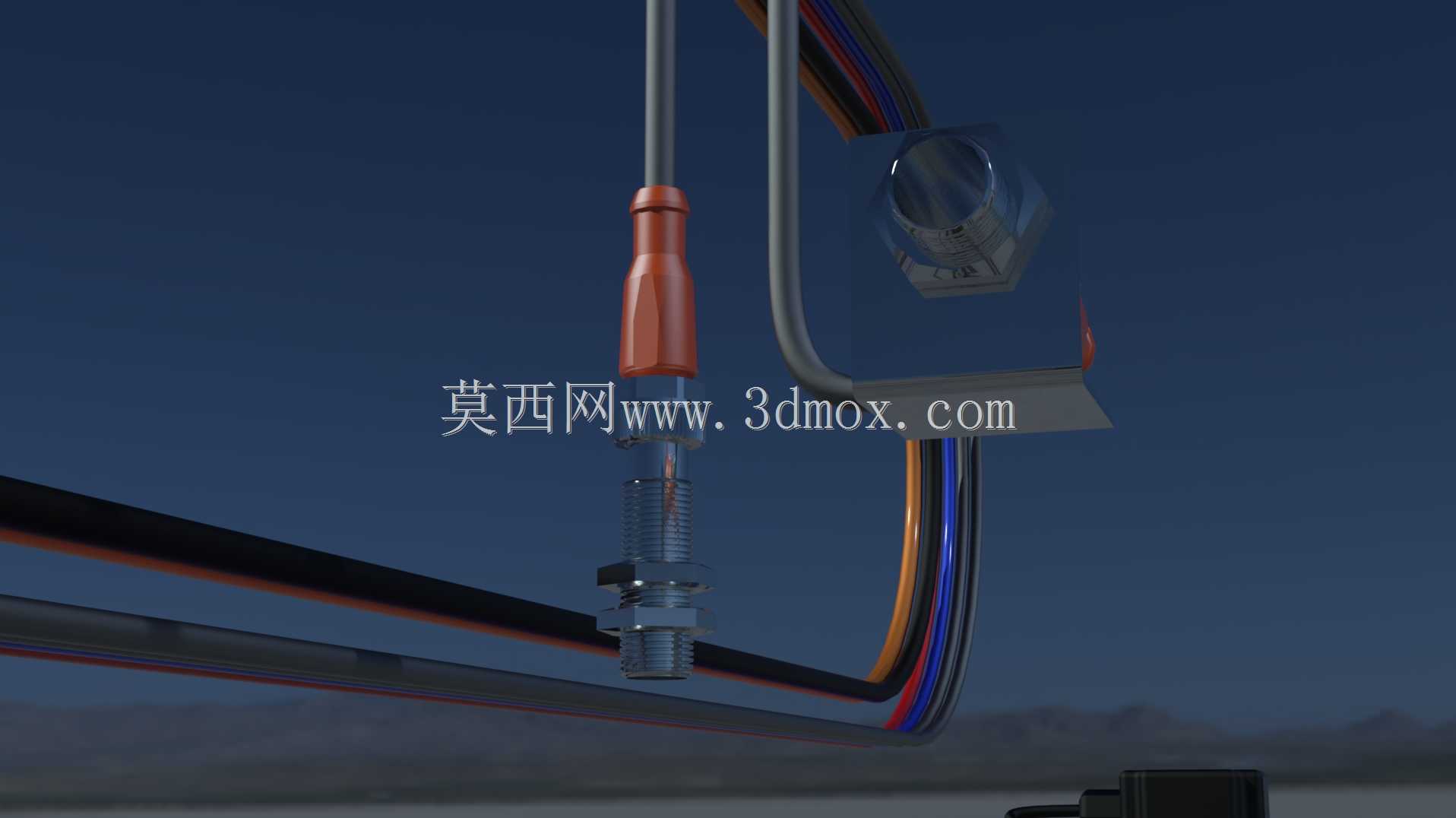

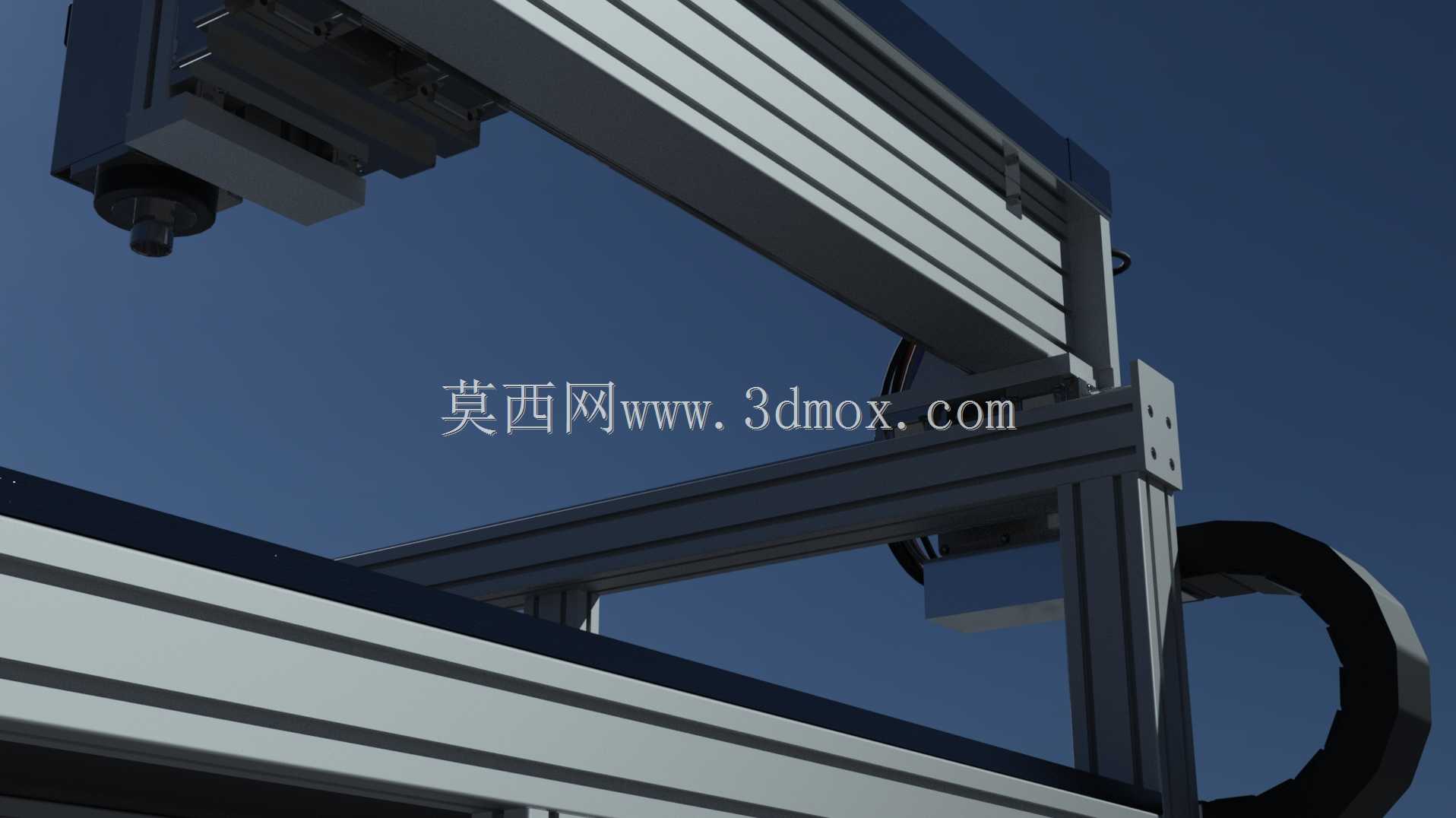

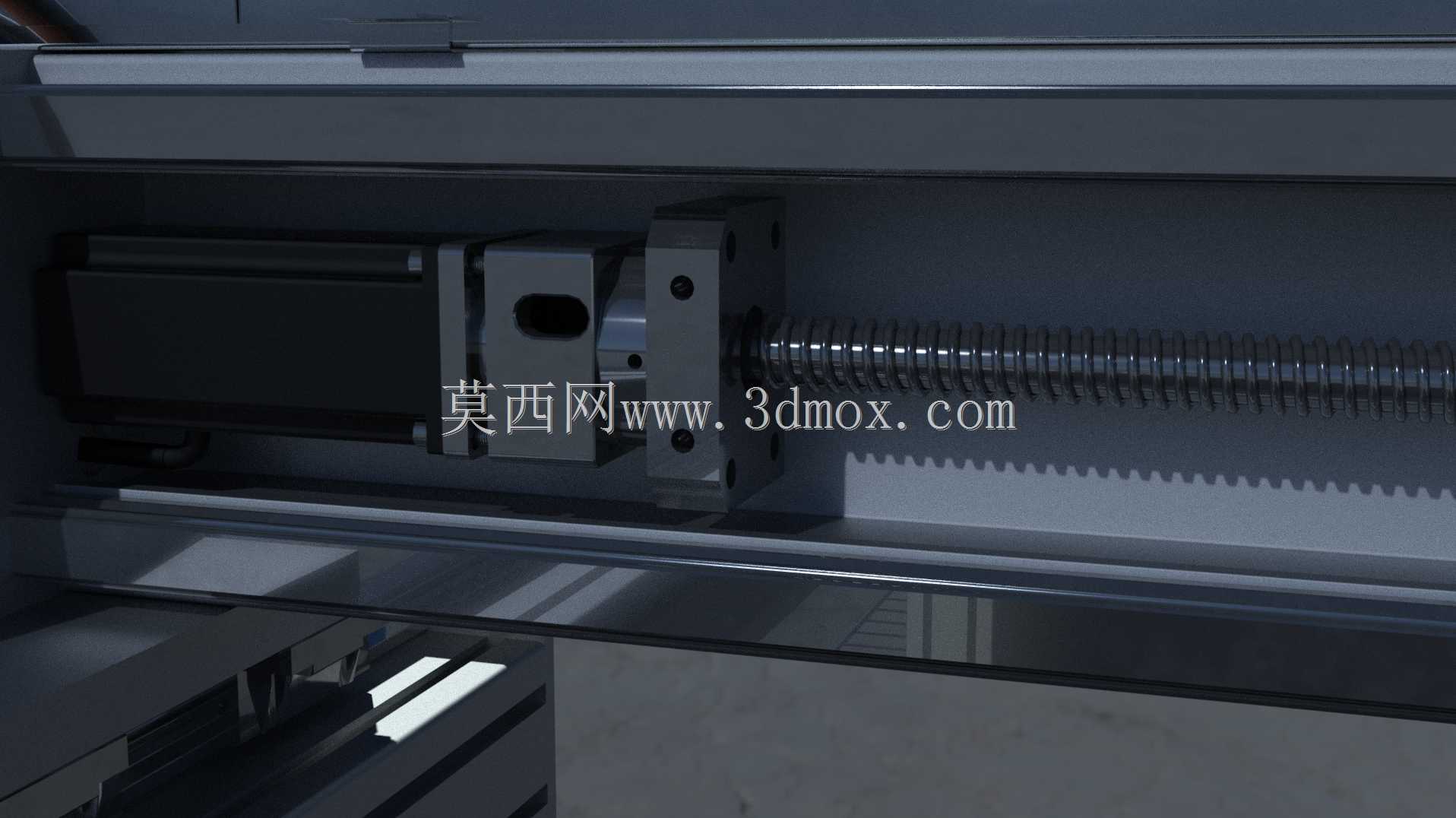

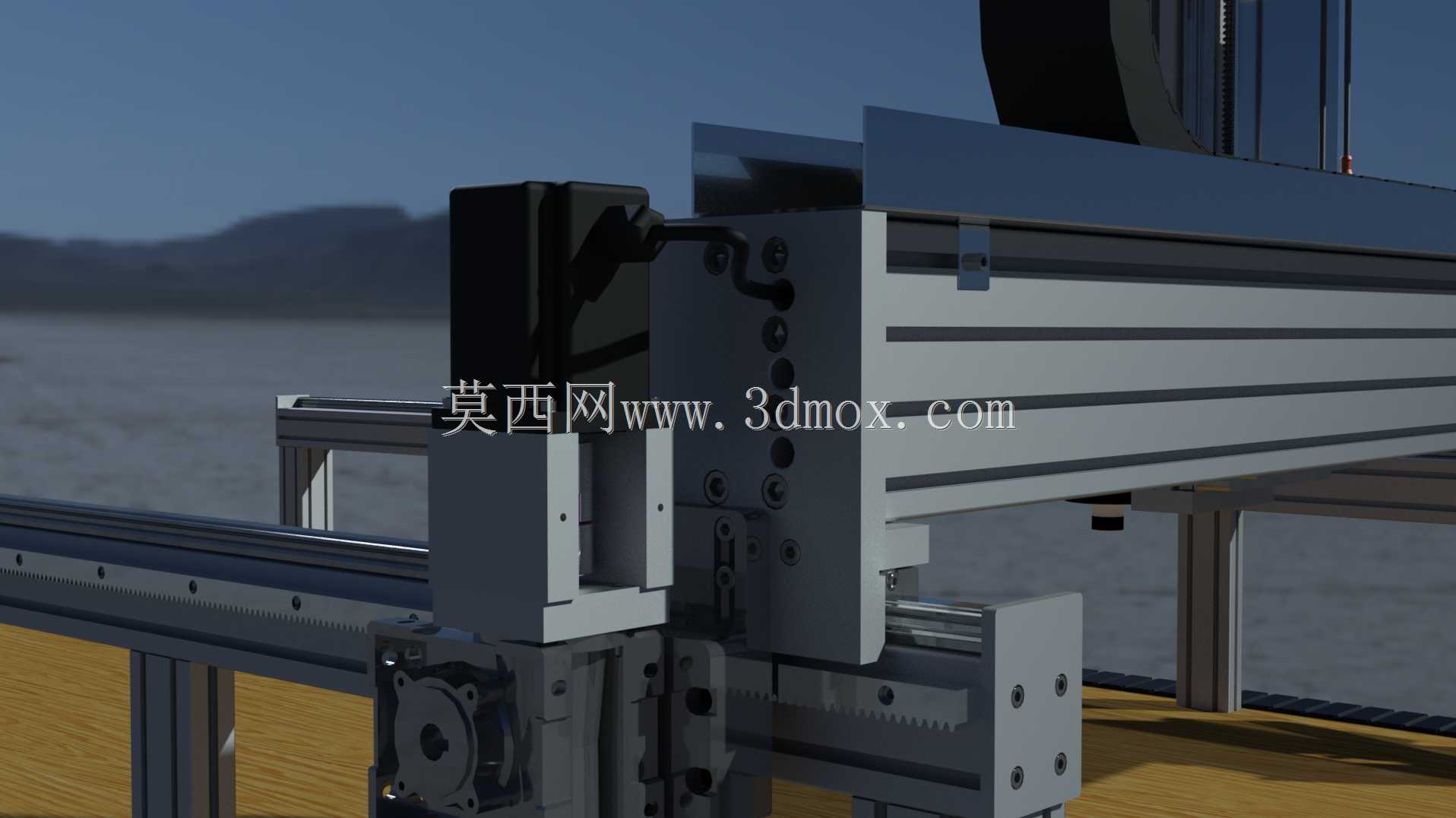

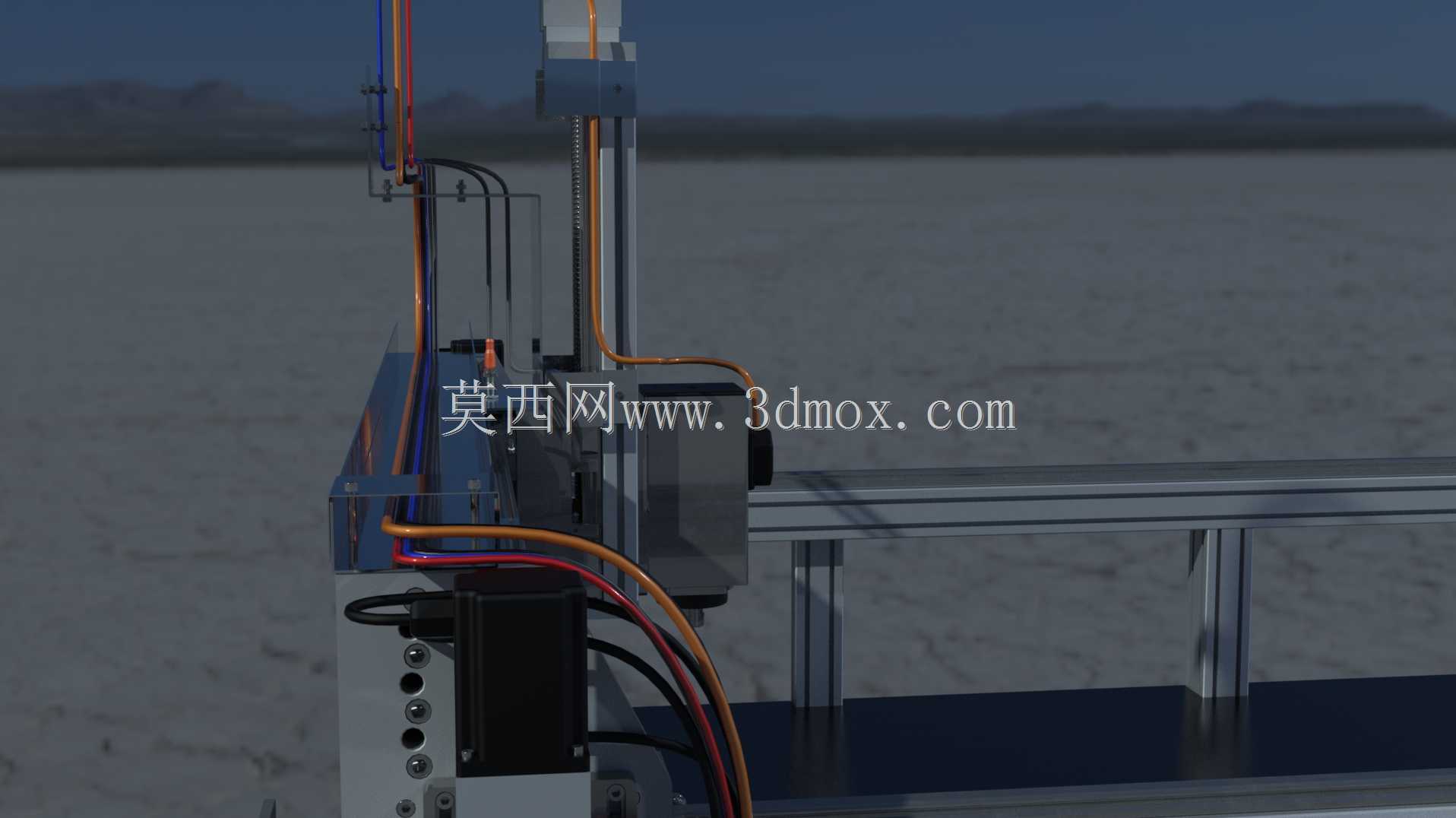

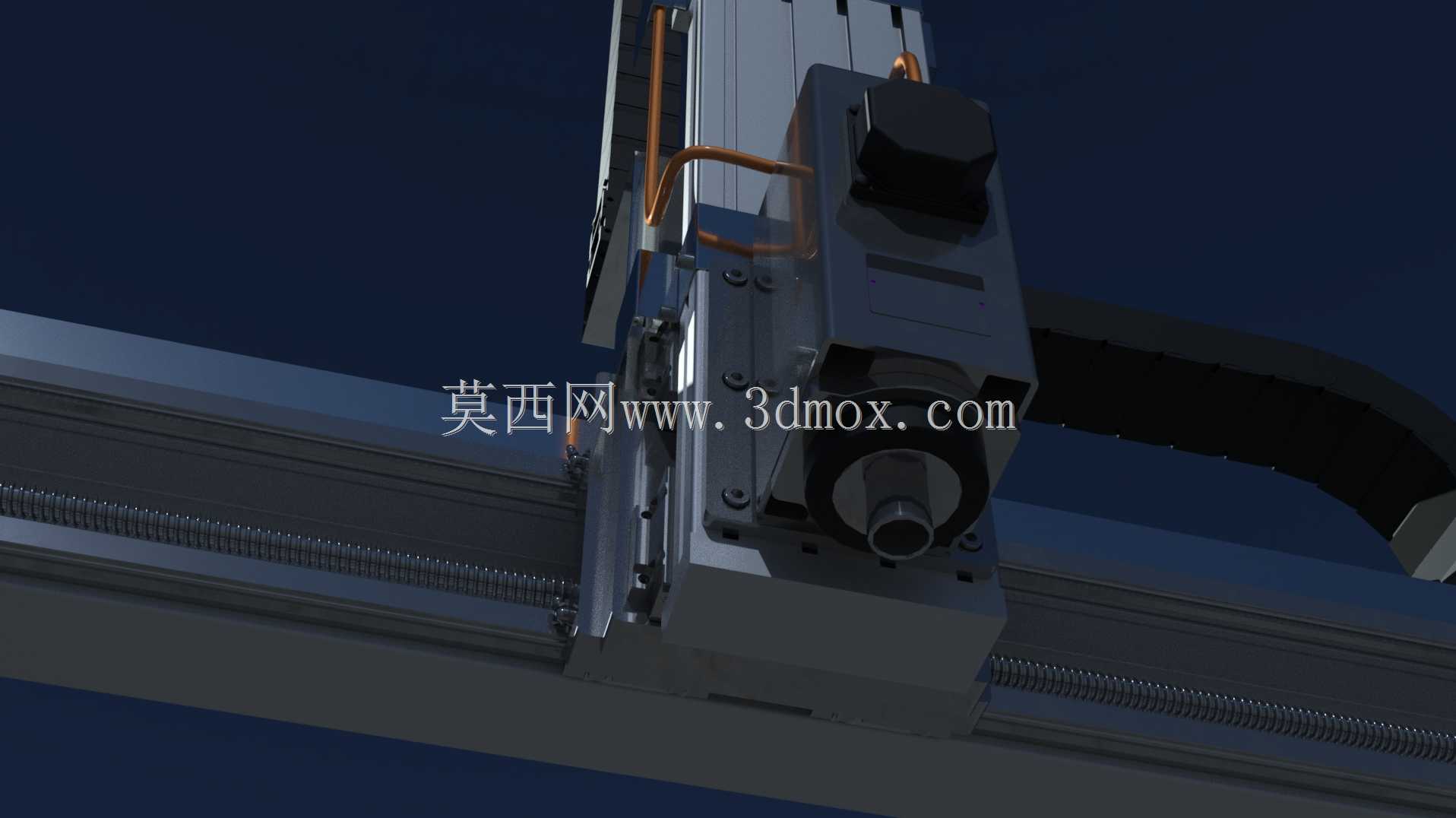

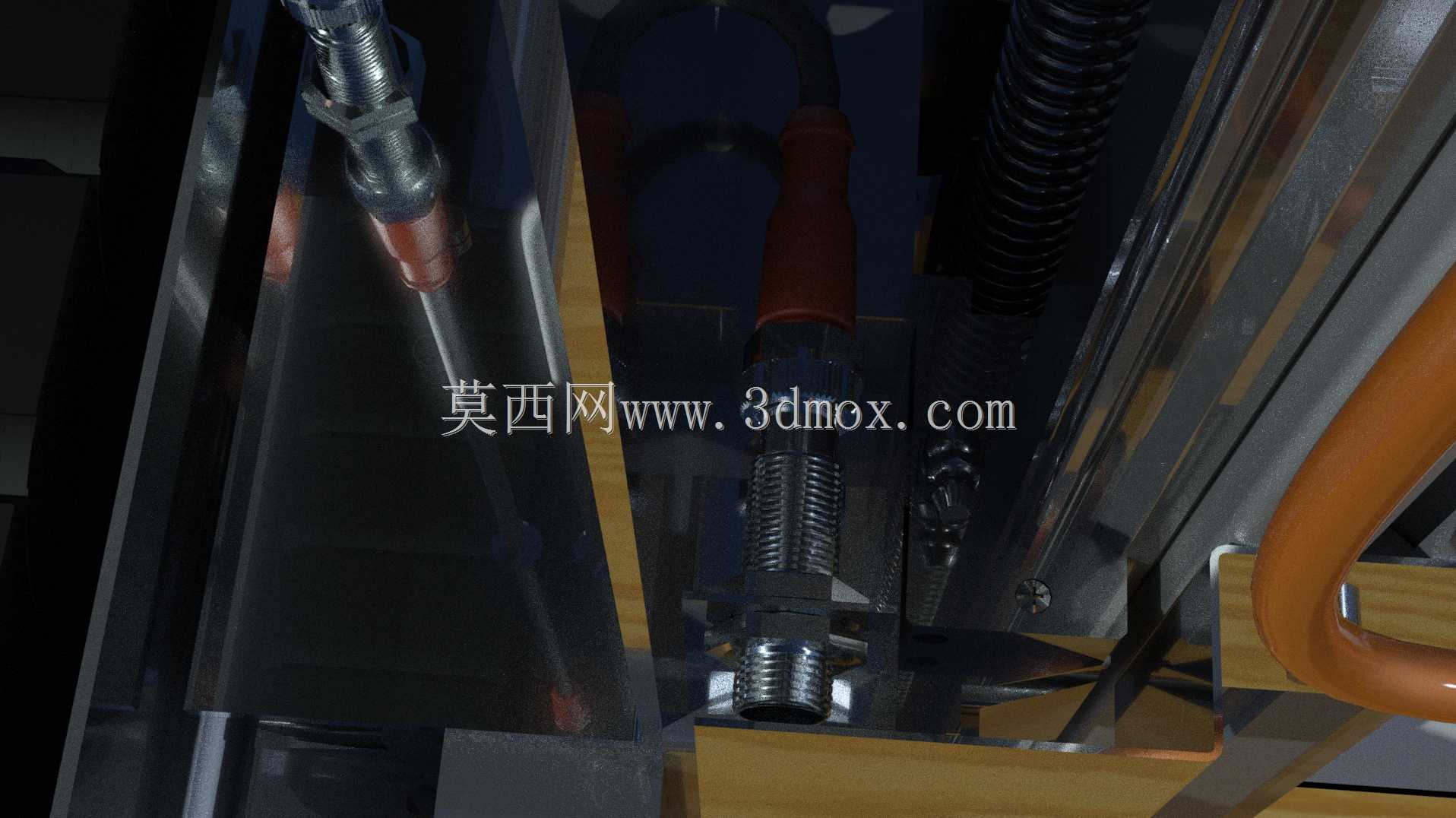

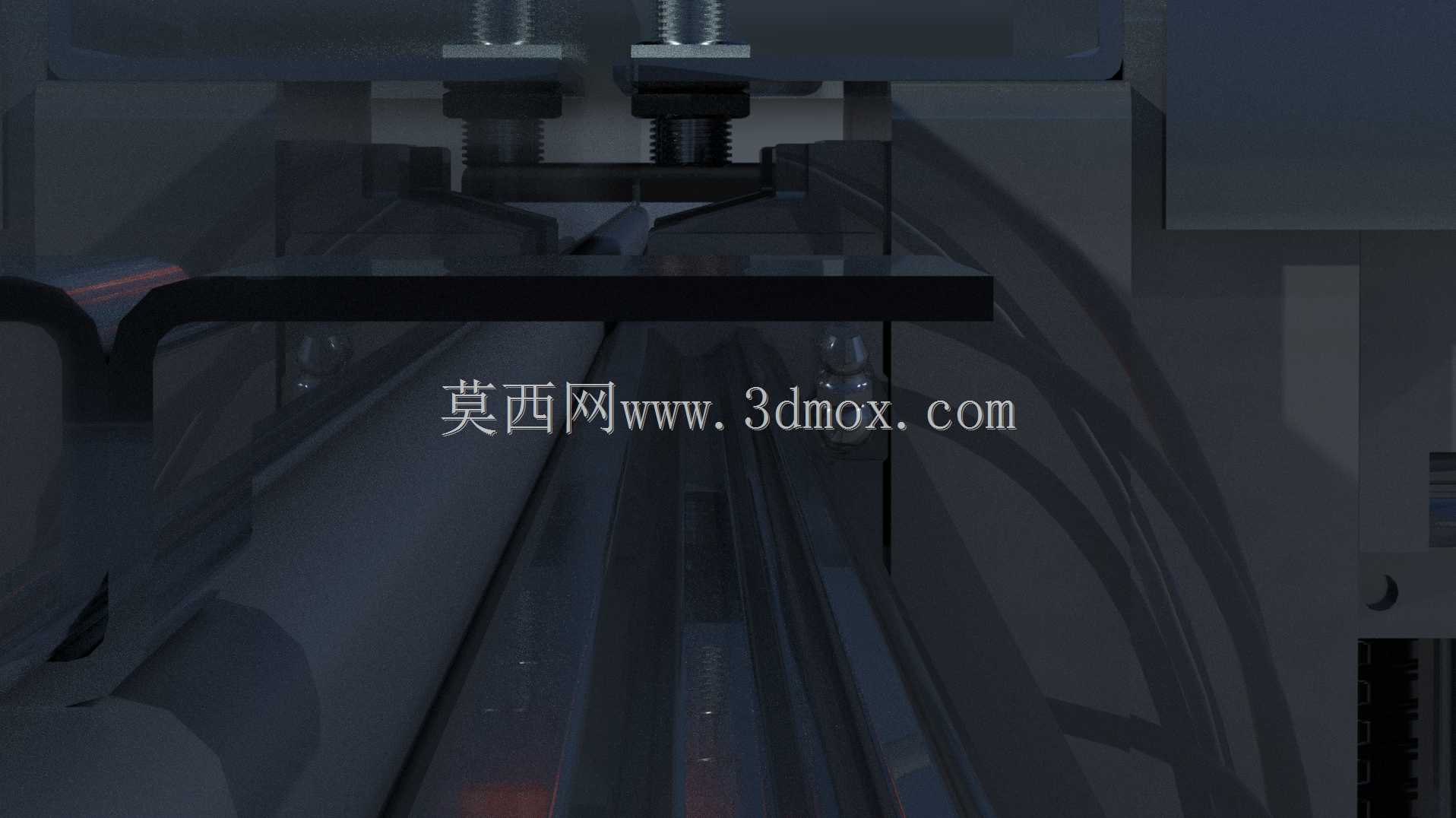

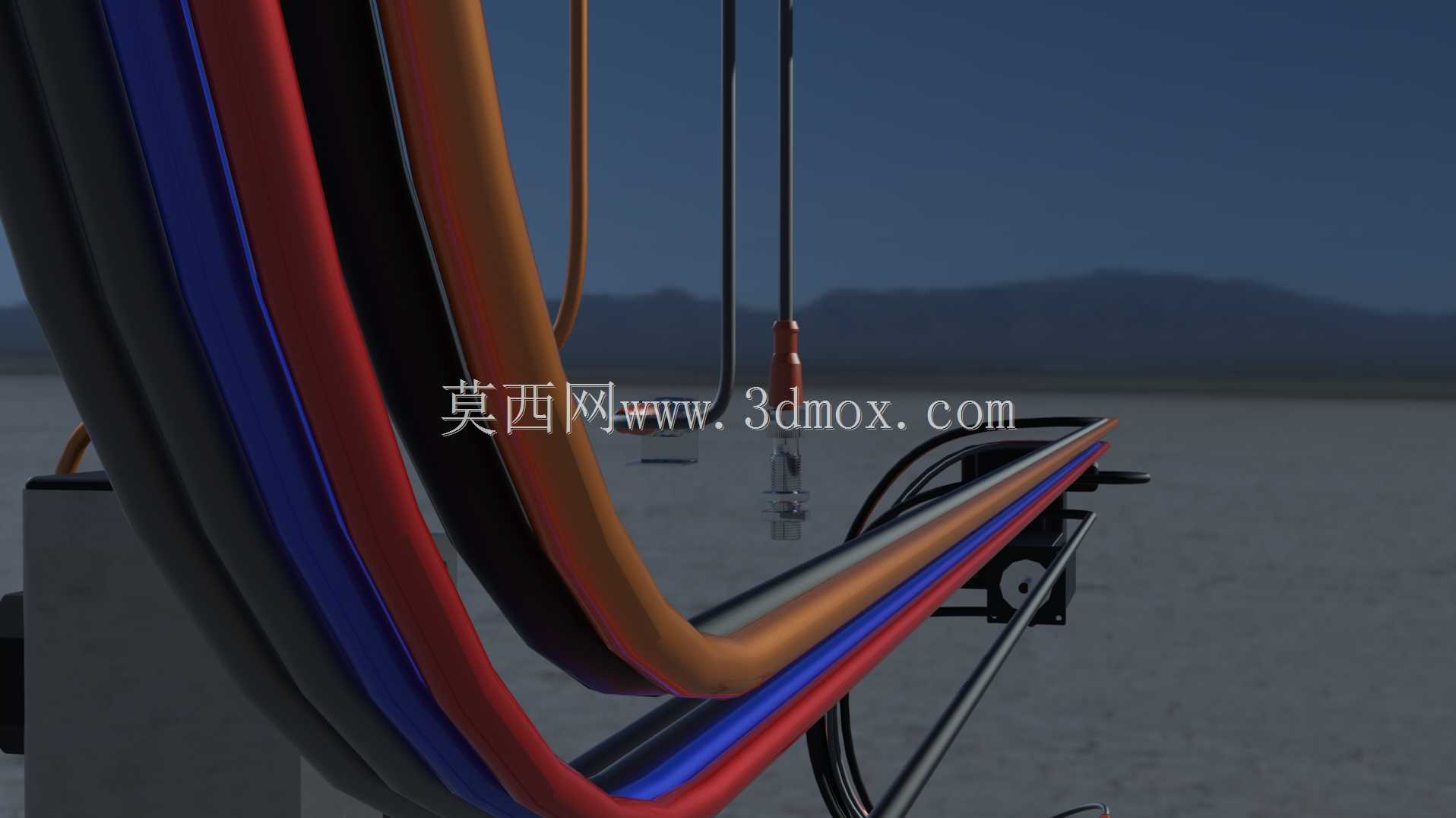

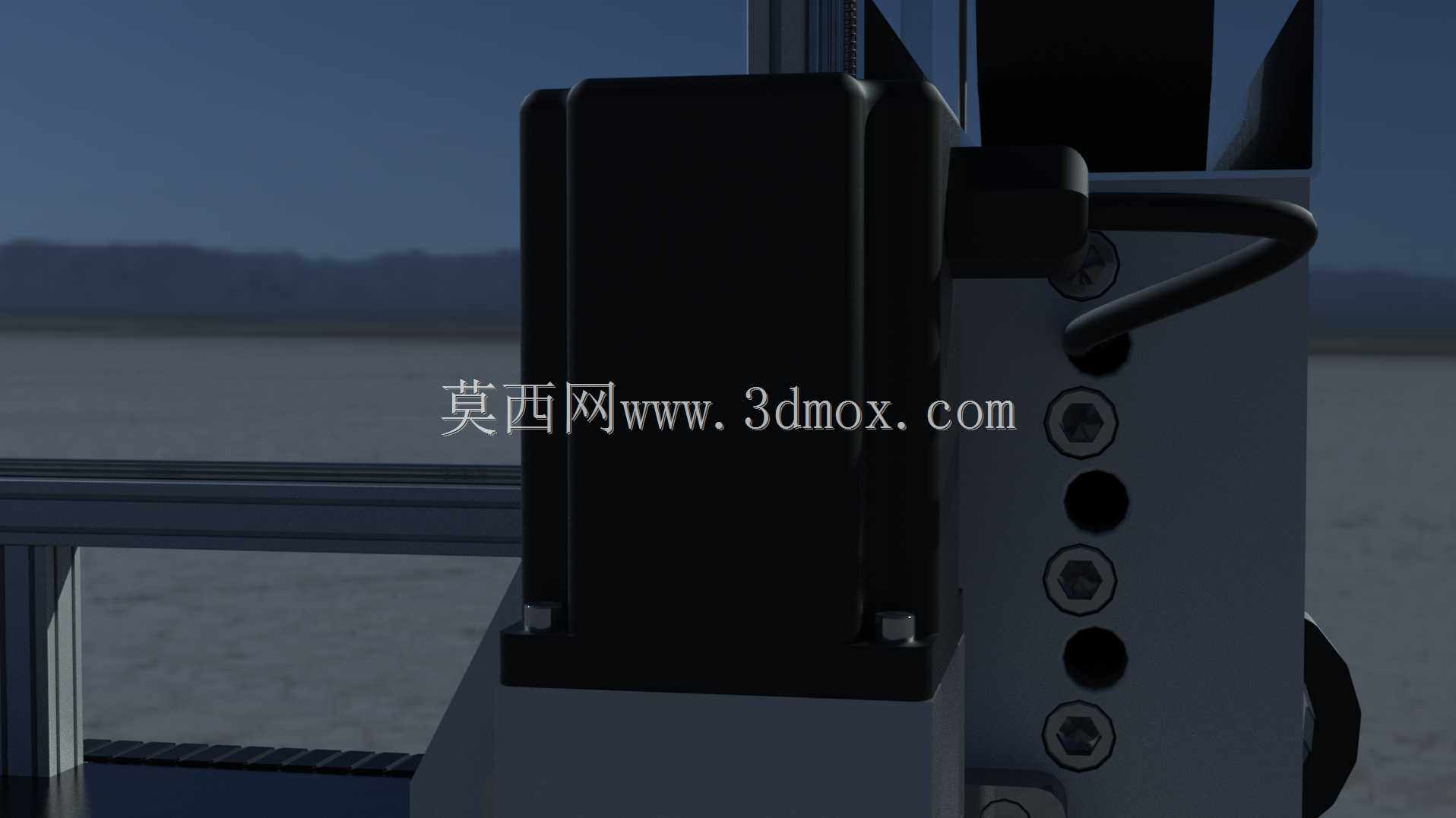

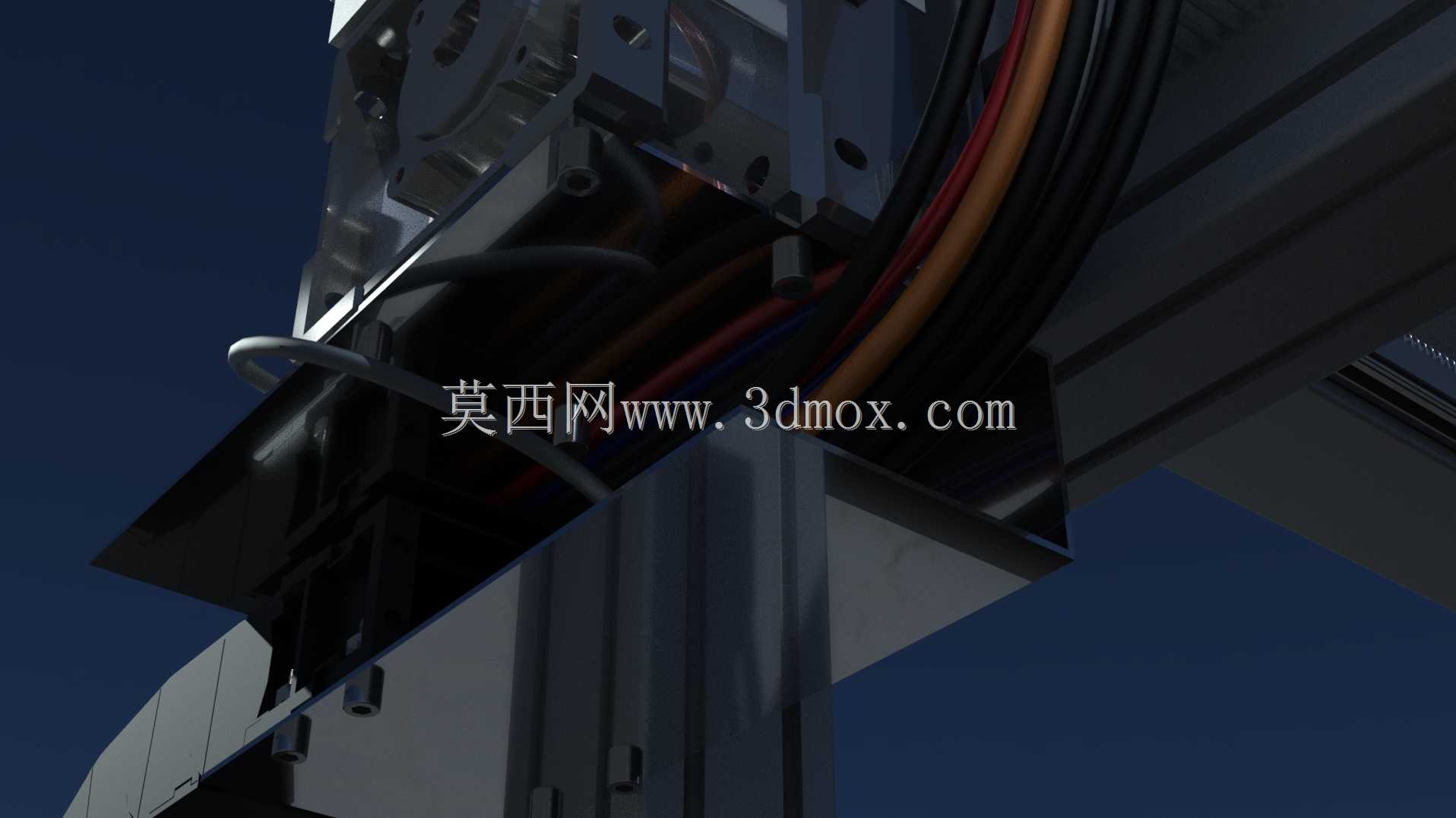

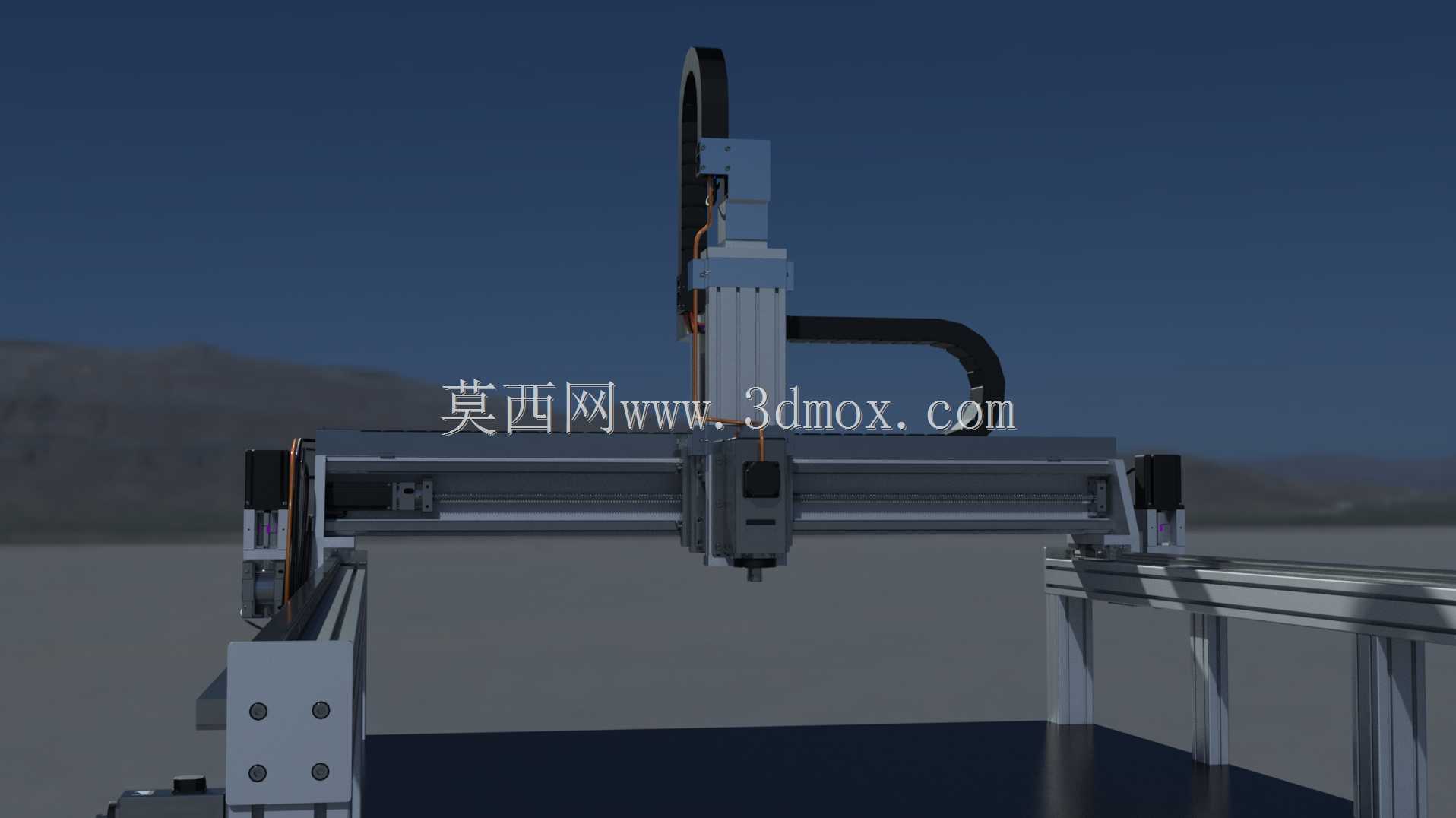

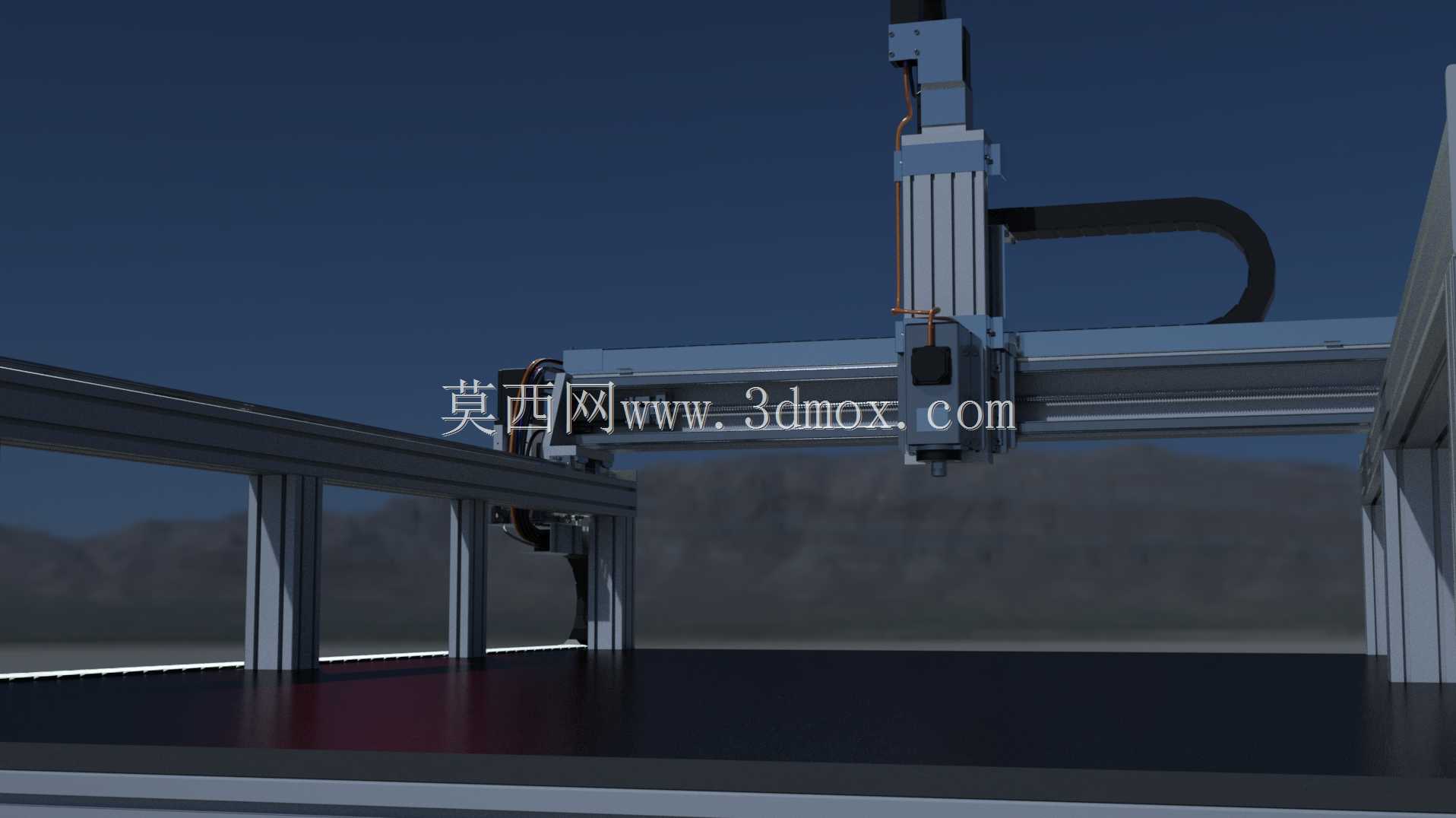

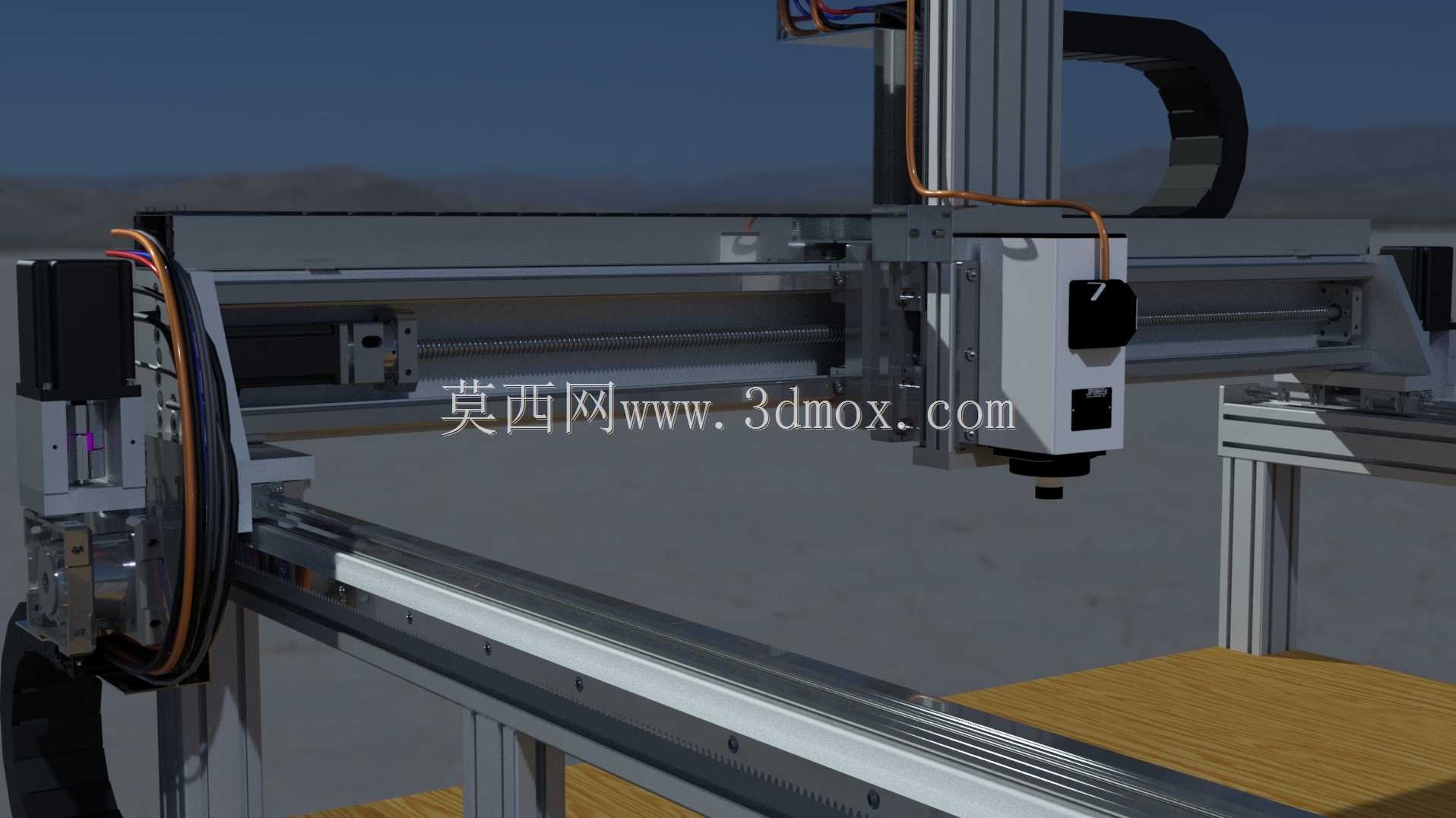

该设备属于台式数控加工类设备，主要面向小型加工工坊、个人创客工作室、教学实训场景使用，可完成木质板材、亚克力板、软金属薄片、工程塑料等多种材质的平面雕刻、轮廓切割、开槽铣削作业，能够覆盖广告标识制作、木质工艺品加工、教学模型制作、小型家具零部件裁切等常见加工需求，相比大型工业级加工设备，其占地空间更小、操作门槛更低，适配小批量定制化的加工场景。设备采用经典龙门式动梁结构设计，整体机架以工业铝型材搭建而成，铝型材自身的高精度截面特性既可以保证机架的组装精度，也能兼顾机架整体的轻量化属性，无需大型吊装设备即可完成组装移位，同时铝型材表面的阳极氧化层具备不错的防锈抗腐蚀能力，能够适配车间多尘、存在少量切削雾气的使用环境。设备的横向传动采用双直线导轨搭配同步带传动的方案，双导轨平行布置可以为龙门移动提供足够的支撑刚性，避免长行程下的横梁下垂问题，同步带传动具备运行噪音低、传动速度快、维护成本低的特点，能够满足非金属材质高速加工的进给需求；纵向移动组件搭载在横向龙门横梁上，同样采用直线导轨导向，带动加工机头完成纵向进给运动，机头部分集成了主轴安装座、线缆拖链、位置感应组件，加工主轴垂直布置，可沿Z轴方向完成升降进给，适配不同厚度板材的加工深度需求，拖链内置了主轴动力线、信号控制线，可以在设备往复移动过程中规整线缆，避免线缆弯折磨损、勾挂工件的问题。设备底部预留了标准的工作台安装位，可适配T型槽工作台、真空吸附工作台等不同类型的台面，用户可根据自身常加工的材质类型选择对应的台面配置，机架的支脚位置预留了调平螺栓安装位，可根据放置地面的平整度调整设备水平度，保证加工过程中设备运行平稳，避免因台面倾斜导致的加工精度偏差。整体设计采用模块化组装思路，各个传动组件、机架部件均采用标准件搭配定制连接件的方案，既降低了生产制造成本，也方便后期的部件更换与维护，设备的走线全部沿铝型材的内置槽道布置，外部无裸露的杂乱线缆，既提升了设备整体的整洁度，也能避免加工过程中切屑、粉尘堆积在线缆表面造成的老化加速问题。
