电线电缆履带式气动牵引输送设备

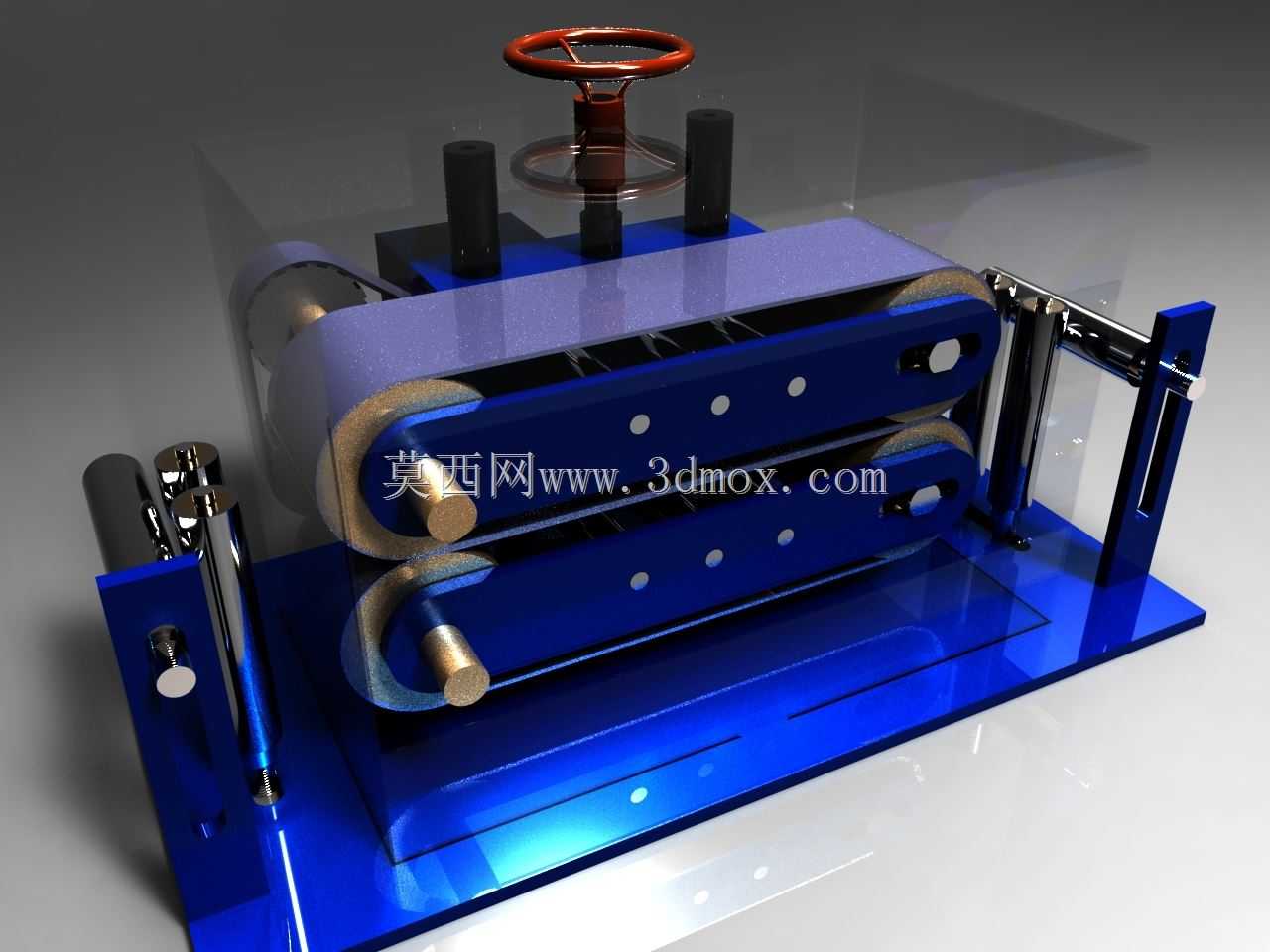

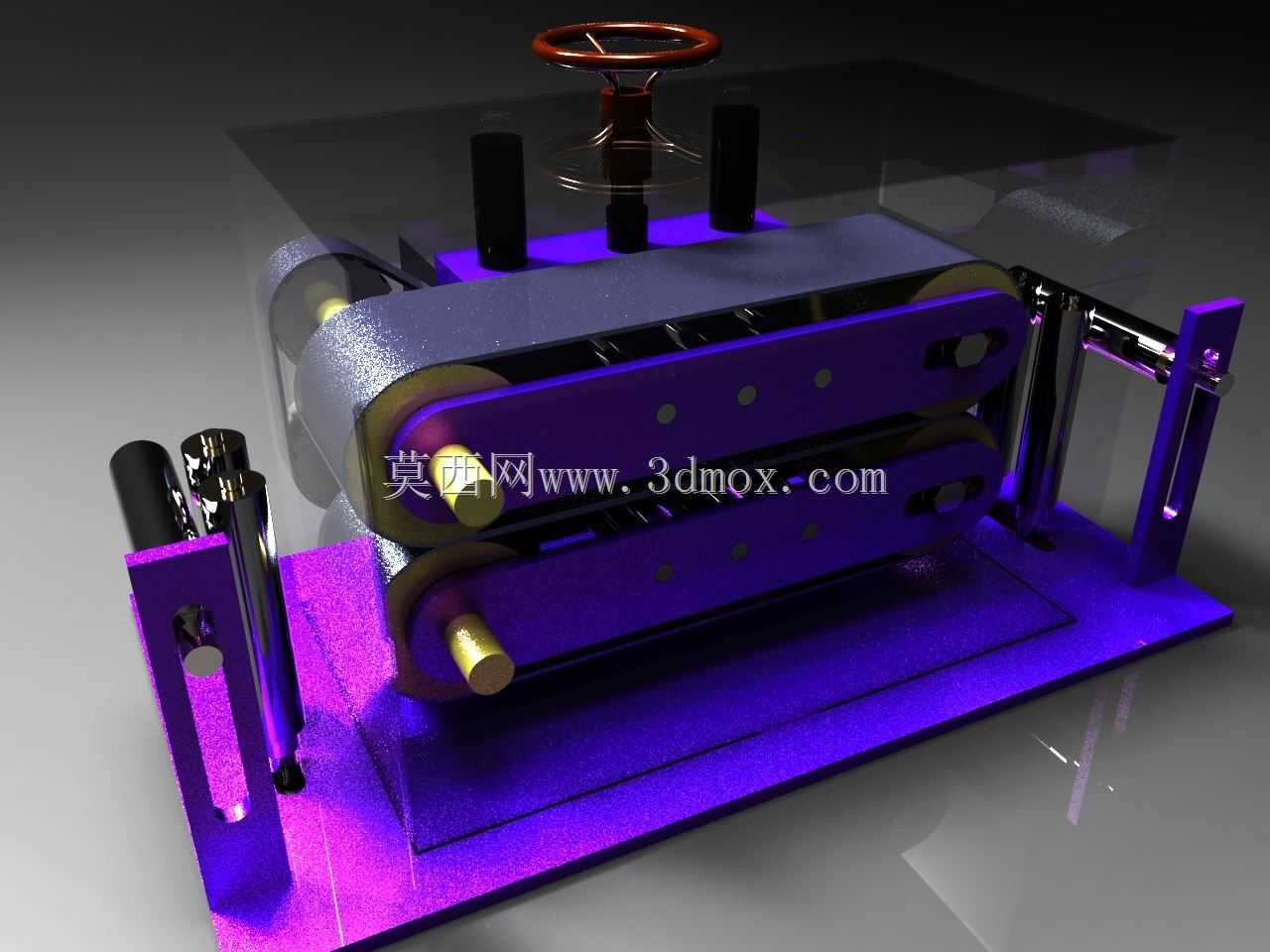

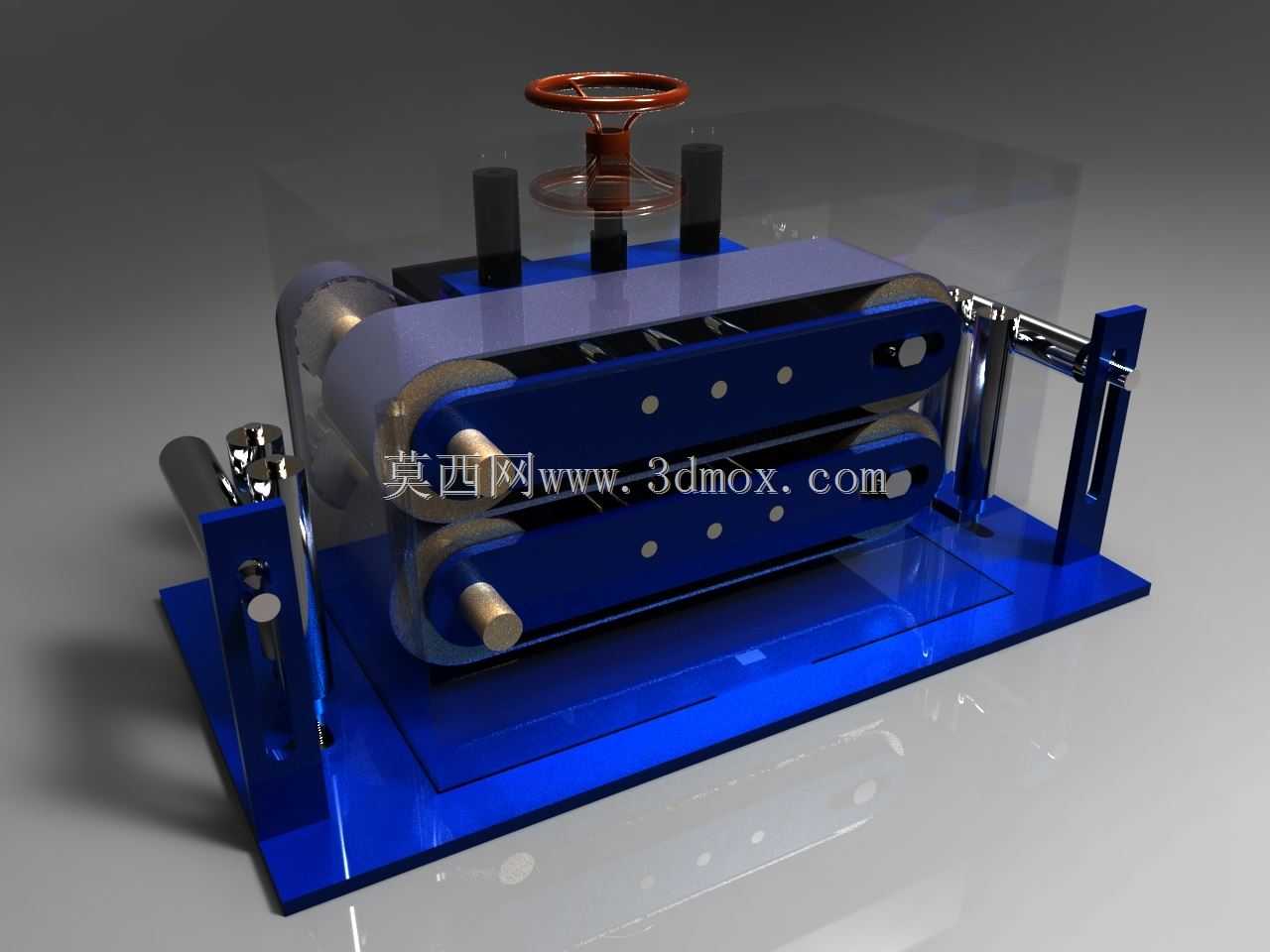

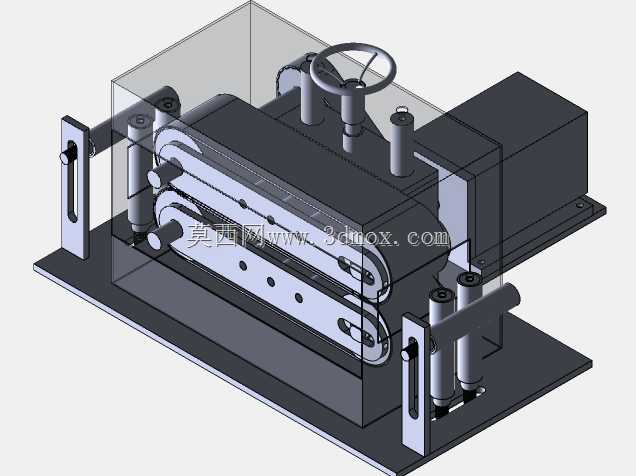

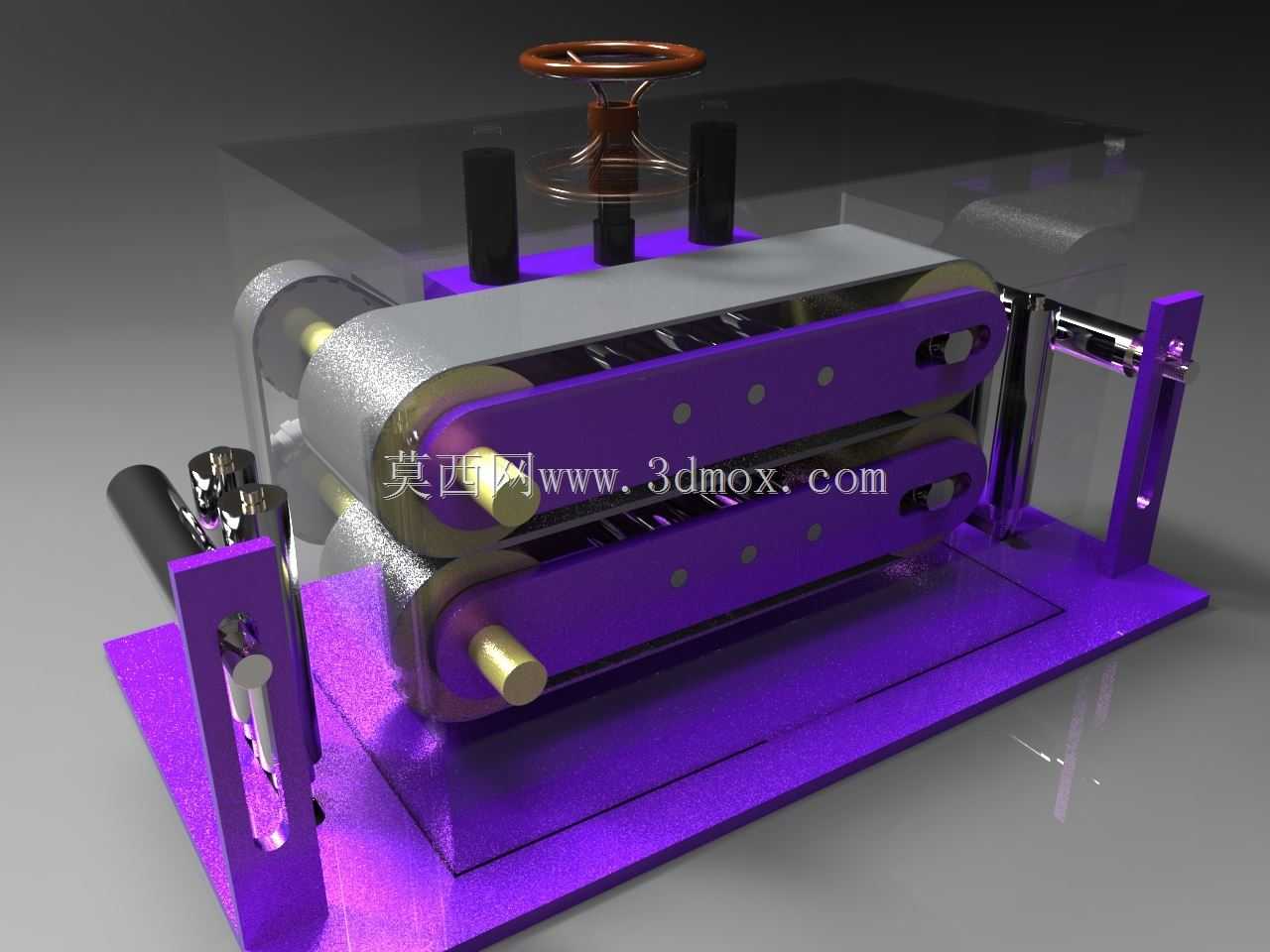

该设备为电线电缆生产加工环节专用的履带式牵引装置，主要应用于线缆挤出、成缆、包覆等连续生产工序中，承担不同规格电线电缆的匀速牵引输送作业，是线缆生产线中衔接前后工序、保障线速度稳定匹配的核心配套设备，可适配电力电缆、通信线缆、控制电缆等多类线芯及成品线缆的牵引需求，适配从细径信号线到大截面电力电缆的多规格生产场景。设备采用上下双组履带压紧的结构形式，通过加长的接触履带长度增大与线缆表面的接触面积，相比传统轮式牵引结构，能在同等压紧力下大幅降低单位面积的接触压强，避免牵引过程中对线缆绝缘层、外护套造成压痕、变形甚至破损，尤其适配软质护套线缆、薄壁绝缘线芯的牵引作业，有效保障线缆成品的外观质量与绝缘性能。设备的压紧机构采用气动加压方案，配套气动张紧结构实现履带张力的自动补偿与压力的无级调节，操作人员可根据待牵引线缆的外径、材质硬度灵活调整压紧气压，既保证牵引过程中履带与线缆表面无相对滑动，避免打滑造成的线缆长度计量误差、线速度波动问题，又能防止压力过大挤伤线缆结构；顶部设置的手轮结构可实现上下履带开合间距的手动粗调，适配不同外径范围的线缆快速换型，换型过程无需复杂拆装，可快速匹配生产规格切换需求。设备整体采用卧式安装布局，底部为一体式钢制安装底座，底座预留标准化安装孔位，可直接固定于生产线的机架平台上，安装边界规整，无需额外定制复杂安装支架；两侧设置的立式支撑墙板承担履带辊轴、气动组件的安装定位，整体结构重心偏低，高速牵引运行时振动小、稳定性强，透明防护外罩可覆盖履带传动区域，既能够观察内部运行状态，又可避免操作人员误触运动部件，满足生产现场的安全防护要求。设备的传动辊轴采用耐磨金属材质加工，履带选用耐油、耐磨的橡胶复合材质，长期运行磨损量小，维护周期长，气动元件采用标准化通用配件，后期更换维护成本低，整体结构紧凑，可直接嵌入现有线缆生产线的布局中，与挤出机、冷却槽、收线机等设备实现速度联动，保障整条生产线的连续稳定运行。
