多段带齿轮集成式传动转轴结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:310936
  • 多段带齿轮集成式传动转轴结构设计
  • 多段带齿轮集成式传动转轴结构设计
  • 多段带齿轮集成式传动转轴结构设计
  • 多段带齿轮集成式传动转轴结构设计

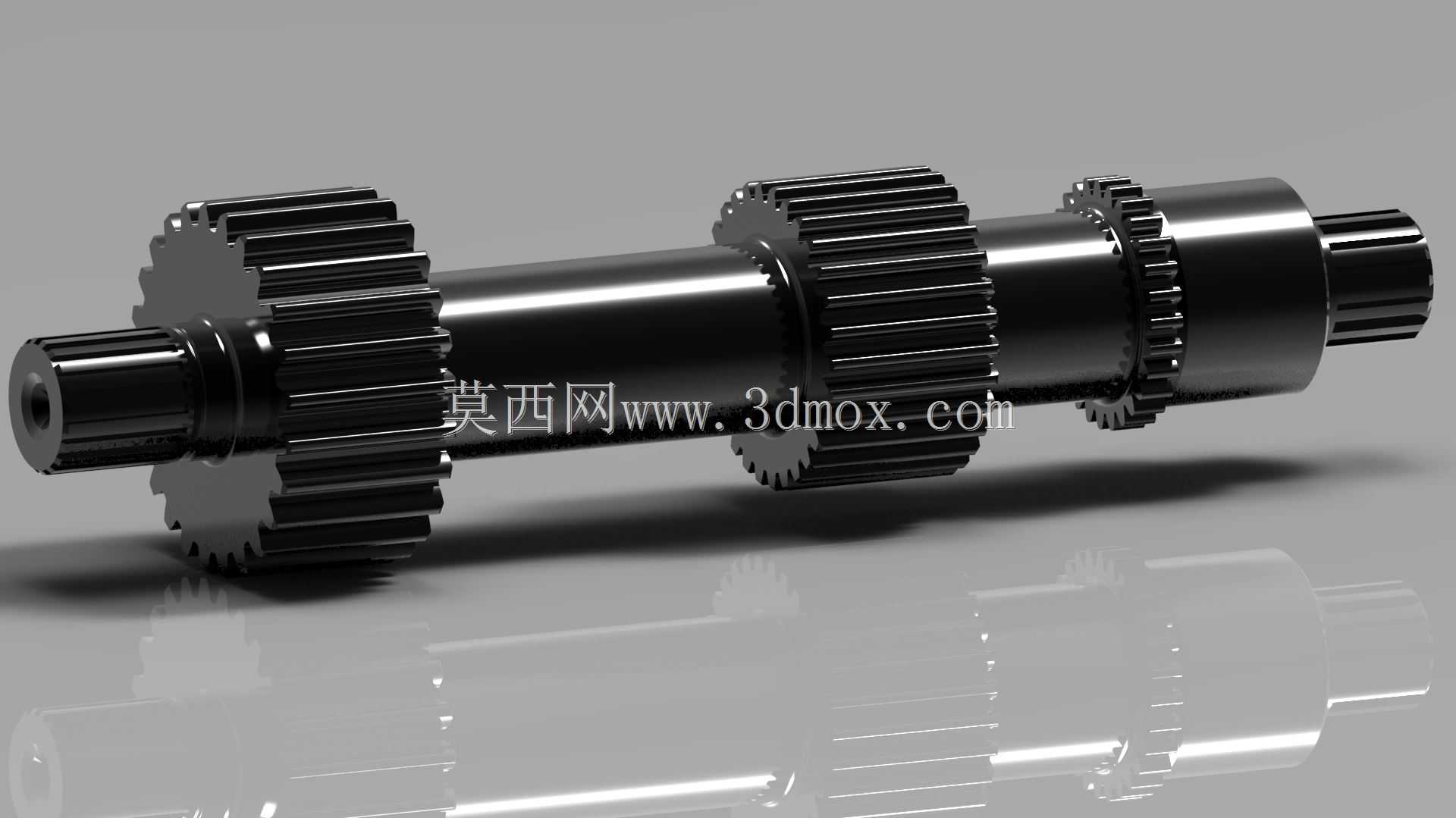

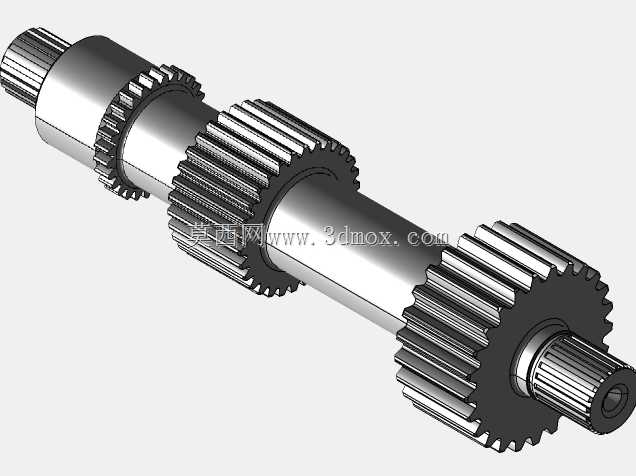

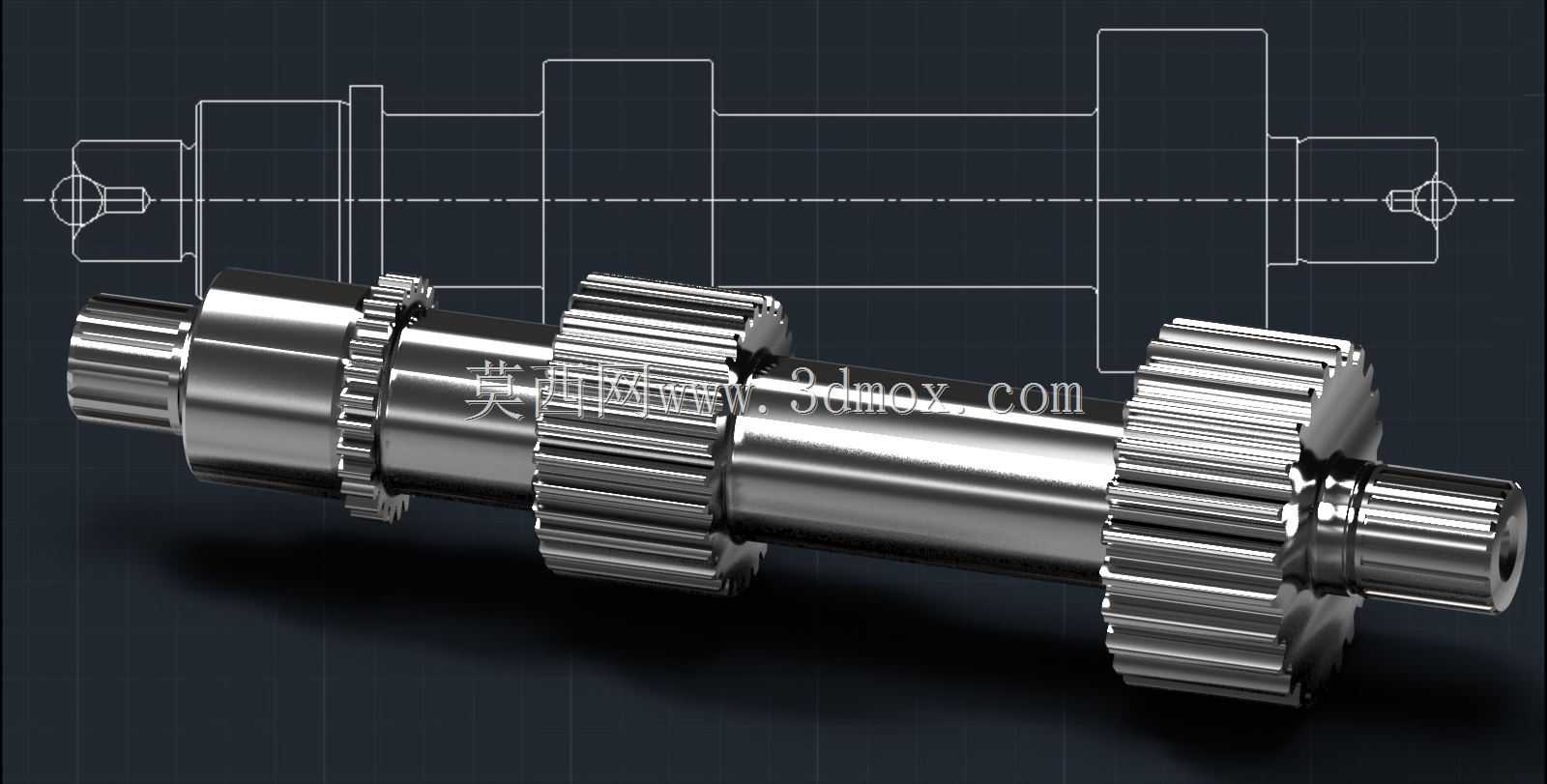

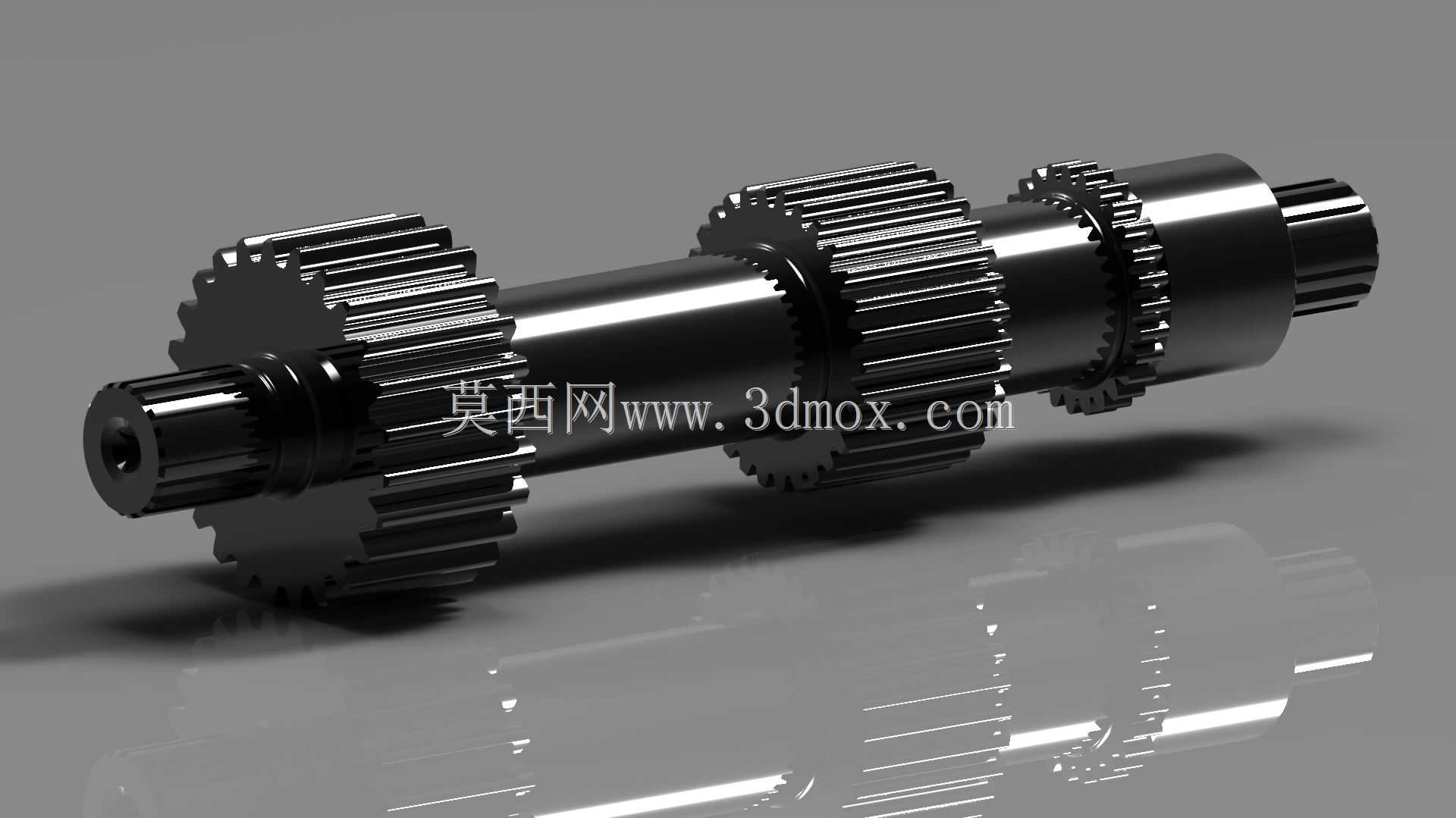

这款集成多组齿轮的传动轴结构,主要应用在需要多级变速传递扭矩的动力传输场景中,常见于中小功率的工业变速装置、机床进给传动单元、小型工程机械的动力分配模块里,承担着将输入端动力按固定传动比传递至执行端的核心作用,区别于普通光轴,它直接将传动齿轮与轴身做一体化结构设计,省去了齿轮与轴的额外装配环节,能有效避免键连接带来的传动间隙,提升传动精度与整体刚性。从结构设计逻辑来看,轴身采用多阶梯变径设计,各段轴径的尺寸差是根据对应位置的受力情况、安装配合需求确定的:两端的细轴段是轴承安装位,直径公差按过渡配合要求设计,用来匹配标准滚动轴承的内圈,保证轴转动时的径向跳动控制在合理范围内,安装时两端轴承位的同轴度要求较高,需在一次装夹加工中完成该段的外圆磨削,避免装配后出现卡滞、运转异响的问题。轴身上集成的两组齿轮分别对应不同的传动啮合位置,齿形采用渐开线圆柱直齿设计,齿向与轴身轴线平行,适合中低速、扭矩传递平稳的工况,齿顶圆、齿根圆与轴身的过渡位置做了圆角处理,减少应力集中,避免长期交变载荷下出现轴肩断裂的失效问题。在安装边界上,轴的总长度适配常规闭式传动箱的内腔宽度,两端轴伸长度预留了轴承端盖、密封件的安装空间,齿轮段的位置与箱体内对应啮合齿轮的中心距严格匹配,装配时无需额外调整齿轮轴向位置,就能保证正确的啮合侧隙。轴的中心位置设计有轴向通孔,一方面可以减轻轴身整体重量,降低转动惯量,提升传动响应速度,另一方面也可作为润滑油路,在高速运转时将润滑油引导至各啮合齿面与轴承位置,实现运动部件的自润滑,减少磨损。轴上各阶梯的轴肩位置除了作为齿轮、轴承的轴向定位面,还预留了卡簧槽安装位置,可通过轴用弹性挡圈实现各装配件的轴向固定,防止运转过程中部件窜动影响传动精度。这类集成式齿轮传动轴相比分体装配的轴与齿轮结构,整体零件数量更少,装配工序更简单,传动链的累计误差更小,在对传动精度、结构紧凑度有要求的传动场景中适用性更强,设计时需重点校核轴肩过渡处的疲劳强度、齿轮齿面接触强度,确保在额定扭矩载荷下长期运行不会出现变形、断齿等失效问题。
