高精度花键传动小齿轮轴结构设计

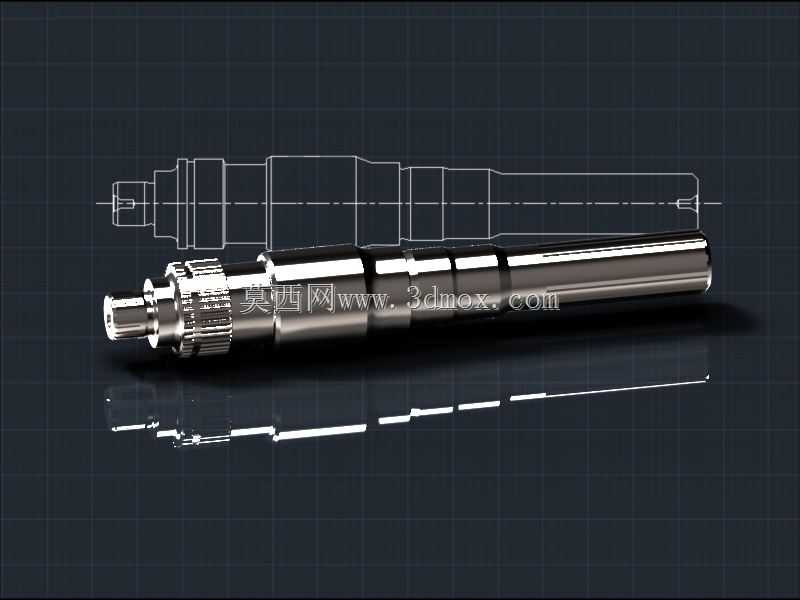

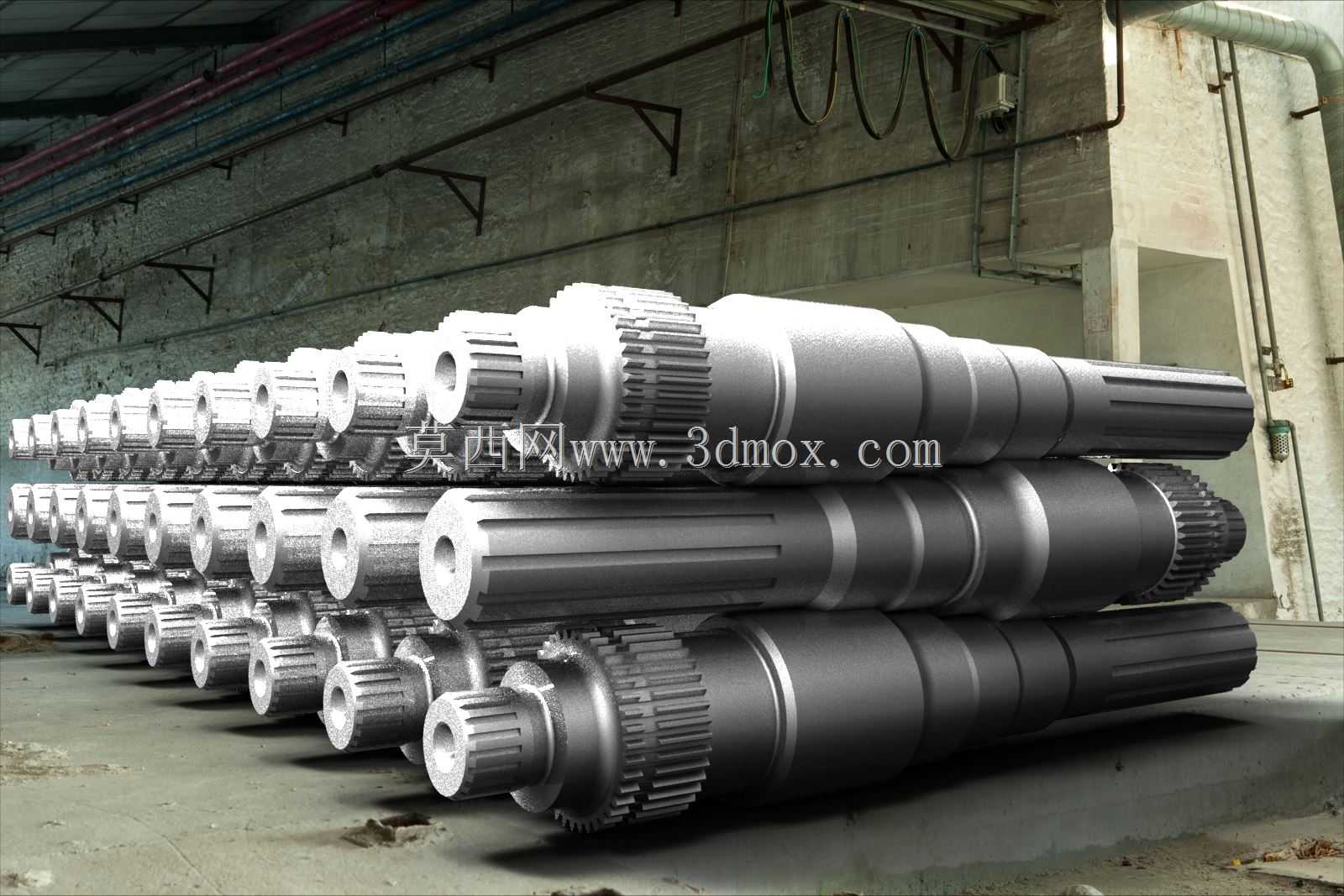

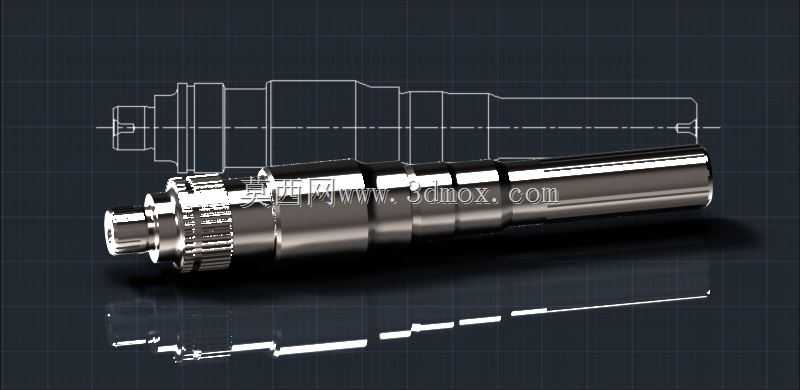

这类带花键段的小齿轮轴，是重载传动系统里的核心传力零件，常见于商用车变速器、工程机械分动箱、大型机床主轴进给箱这类需要大扭矩传递的工况场景中。从结构上看，零件沿轴向分为多个功能段，两端的外花键段用于和配套的内花键毂配合，既可以传递旋转扭矩，也能允许配合件在轴向有少量滑移量，适配传动过程中的轴向窜动补偿需求；中间的齿轮段为渐开线齿形，加工精度直接决定传动啮合的平稳性，齿部经过高频淬火处理后表面硬度可达HRC58-62，芯部保留足够韧性，能承受交变载荷下的冲击，避免断齿失效。设计这类轴类齿轮时，首先要核算轴的各段直径匹配的扭转强度，根据传递的额定扭矩、工况系数确定最小轴径，花键参数优先选用矩形花键或者渐开线花键标准系列，保证和现有配套件的互换性，不需要额外定制非标配合件，降低后续维护替换成本。安装边界上，轴上的台阶面是定位基准，装配时轴承内圈抵靠在轴肩位置，要严格控制轴肩的圆角半径，既要避免应力集中导致的轴段断裂，也要保证圆角不会和轴承内圈的倒角发生干涉，影响装配到位。齿部的参数设计要匹配啮合齿轮的中心距，通过变位系数调整避免根切，同时优化齿侧间隙，补偿热胀冷缩带来的尺寸变化，防止重载工况下出现卡滞。实际应用中，这类零件的同轴度要求极高，各段轴颈、花键、齿轮的径向圆跳动要控制在0.02mm以内，否则高速运转时会产生明显振动，加速轴承和齿面的磨损。轴端的中心孔是加工基准，从粗车、滚齿、磨外圆到最终的花键磨削，所有工序都以两端中心孔作为定位基准，保证各功能段的位置精度。在重型卡车的变速器中，这类齿轮轴承担着不同档位的扭矩切换传递作用，花键段和同步器齿毂配合，换挡时齿毂沿花键轴向滑动，实现不同齿数齿轮的啮合切换，因此花键的齿侧表面粗糙度要控制在Ra1.6以下，降低滑动阻力，保证换挡顺畅。而在机床进给传动系统中，这类轴的精度要求更高，齿形误差、齿向误差都要严格控制在公差带内，保证进给运动的平稳性，避免加工工件表面出现振纹。设计过程中还要考虑润滑结构，通常在轴的中心开设油孔，连通各轴承配合段和齿轮啮合段，让压力润滑油能到达摩擦表面，形成稳定油膜，降低运转过程中的磨损，延长零件使用寿命。
