曲柄滑块往复传动机械结构设计

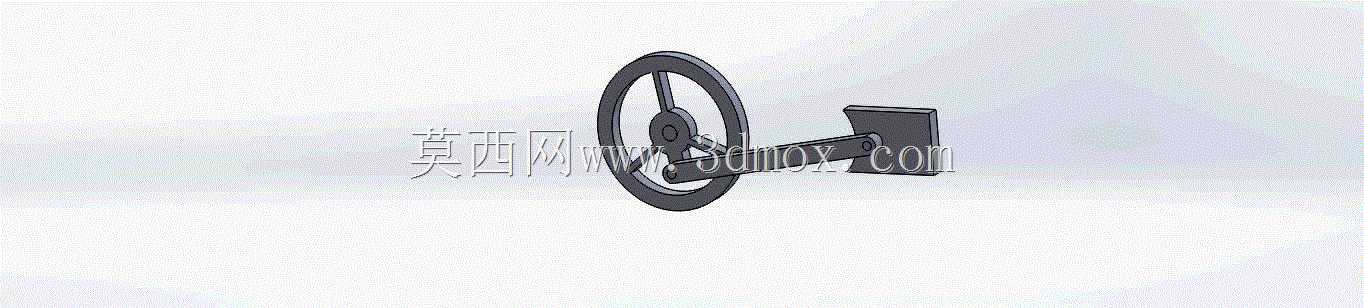

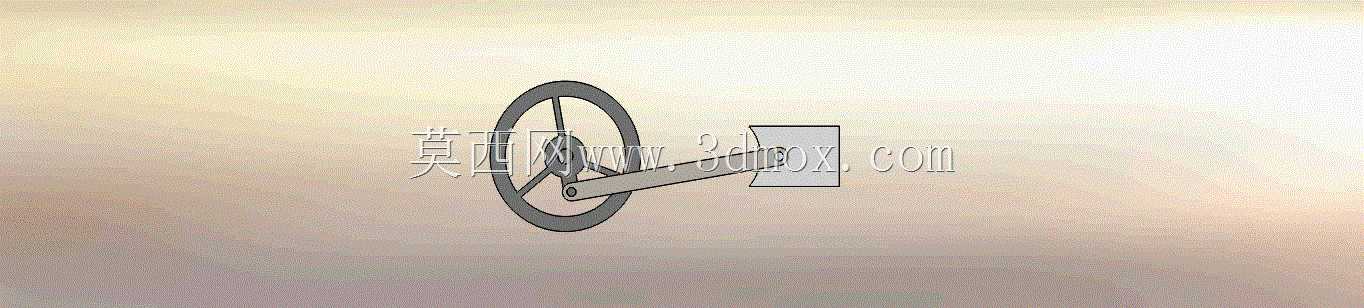

这套曲柄滑块类传动结构，常被应用在小型冲压工位、物料推送机构、往复式给料装置这类需要将回转运动转化为直线往复动作的工业场景中，不少轻工生产线的简易推送工位、小型锻压设备的执行端，都会采用这类结构作为核心传动单元，相比齿轮齿条、凸轮直推的方案，它的加工门槛更低，运行过程中的冲击载荷更易控制，维护成本也处于较低水平。从实际功能来看，这套结构通过轮盘的定轴回转，带动铰接在轮盘偏心位置的连杆做平面运动，最终驱动滑块沿直线导轨做规律的往复动作，可根据实际生产节拍调整轮盘的偏心距，以此改变滑块的行程范围，适配不同工位的动作行程需求，比如在小型物料分拣线上，调整偏心距后就能匹配不同尺寸工件的推送距离，不需要额外更换整套传动组件。设计过程中首先要确认的是滑块的额定负载，根据负载反推连杆的截面尺寸与铰接点的销轴直径，避免长时间运行后连杆出现挠曲变形、铰接点磨损过快的问题；轮盘的偏心位置需要做可调节结构设计，方便现场调试时快速更改行程，轮盘本身要做静平衡处理，减少高速回转时产生的振动，避免振动传导到机架上影响整套设备的运行精度。安装边界上，轮盘的回转中心要与滑块的运动轨迹处于同一平面，避免连杆运行过程中出现附加的侧向力，加剧滑块导轨的偏磨；滑块的导轨长度要比最大行程长出至少百分之十五的余量，防止滑块运行到行程端点时出现脱轨风险，铰接点的销轴要预留润滑注油通道，方便日常维护时加注润滑脂，降低铰接副的磨损速率。这类结构的优势在于传动链短，动力输入只需要给轮盘提供定速回转动力即可，不需要复杂的控制程序就能实现稳定的往复动作，对于动作逻辑简单、节拍固定的工位来说，实用性远高于复杂的电控直推机构，而且整套结构的零件大多为常规机加工件，不需要开模定制，小批量制作时的成本优势十分明显，不少教学实训场景也会采用这类结构作为机械原理的实操案例，帮助从业者理解回转运动与直线运动的转化逻辑。
