JF-0530B推拉式电磁铁执行机构结构设计

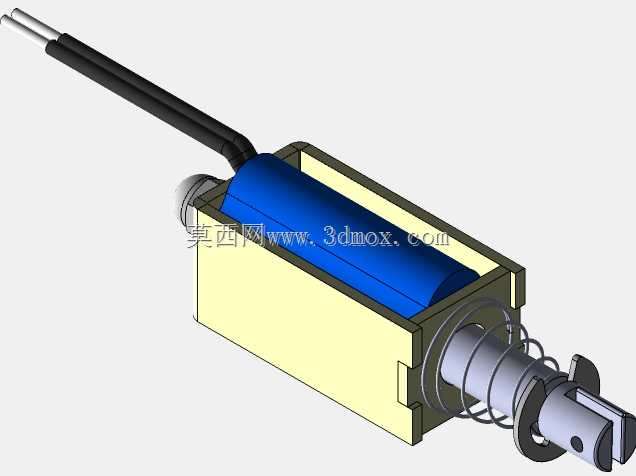

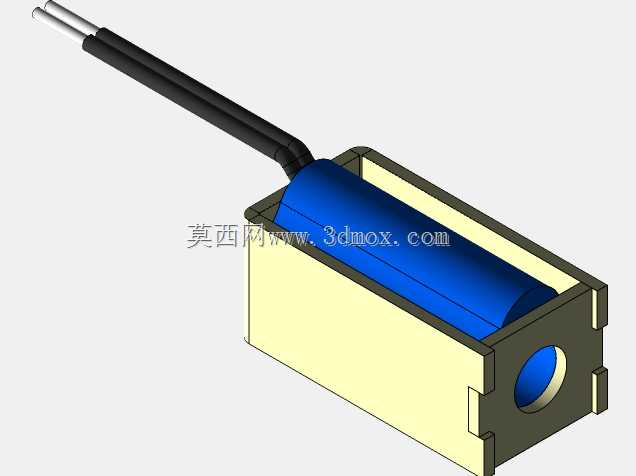

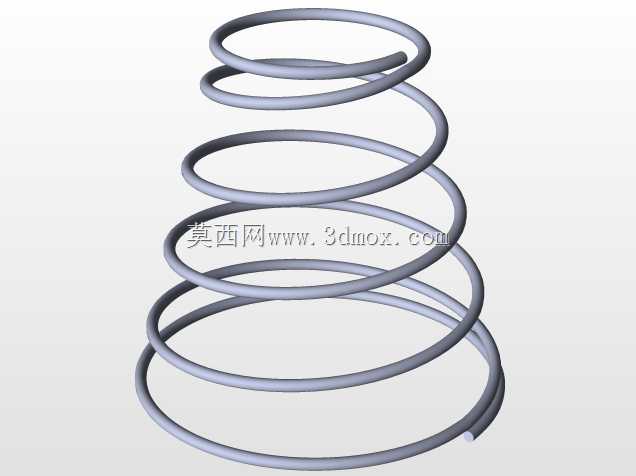

该款推拉式电磁执行机构，是小型电磁驱动类执行元件的典型结构设计，广泛适配小型自动化设备、智能家电控制、小型流体阀组控制、办公自动化设备、智能门锁机构、小型医疗器械等需要短行程直线往复驱动的场景，可作为终端执行单元完成推拉、锁止、通断切换类动作，替代传统小型气动推杆、机械凸轮驱动结构，在紧凑安装空间内实现电控直线动作输出。从实际用途来看，该结构可直接驱动小型电磁阀的阀芯换向，也可作为小型锁具的锁舌驱动件，或是在自动化分拣设备中作为小件拨料的驱动单元，依靠电磁得电产生的电磁推力克服弹簧预紧力推出动作杆，失电后依靠复位弹簧将动作杆拉回初始位置，实现往复循环的直线动作，动作响应速度快，驱动控制简单，仅需匹配对应额定电压的直流供电即可完成动作触发，无需复杂的辅助气路、油路配套。在功能特性设计上，该结构采用框架式导磁外壳搭配圆柱形线圈绕组的布局，线圈通电后产生的磁场通过导磁外壳形成闭合磁路，最大化将电磁能转化为动铁芯的直线推力，动作端设置复位弹簧与导向轴套，保证动作杆往复运动的同轴度，避免动作卡滞，尾部出线采用护套防护结构，避免引线弯折断裂，提升长期往复动作的可靠性；动作杆端部设置连接挂孔，可方便与被驱动负载进行铰接或固定连接，适配不同的安装连接需求。设计思路上，整体采用模块化紧凑布局，将线圈、动铁芯、复位弹簧、导磁框架集成在统一的壳体内，尽可能缩小整体安装体积，同时兼顾磁路效率与结构强度，导磁框架既作为磁路的导磁部件，也作为整个元件的安装支撑壳体，减少额外的结构零件数量，降低装配复杂度；导向部位采用耐磨结构设计，减少长期往复动作的磨损量，提升元件的循环动作寿命。外形与安装边界方面，整体为长方体主体加侧部出线、前端伸出动作杆的布局，主体结构规整，可采用侧面贴装或端面固定的方式进行安装，安装时需预留动作杆的伸出行程空间，同时预留侧部出线的弯折空间，避免引线与周边结构产生干涉；动作杆的伸出方向与主体端面垂直，安装基准面可选择主体的安装平面，保证动作杆与被驱动部件的运动方向同轴，避免侧向力影响动作顺畅度与使用寿命，前端弹簧外露部分需预留径向活动空间，避免弹簧伸缩过程中与周边零件剐蹭。
