Arduino颜色识别传感模块结构设计

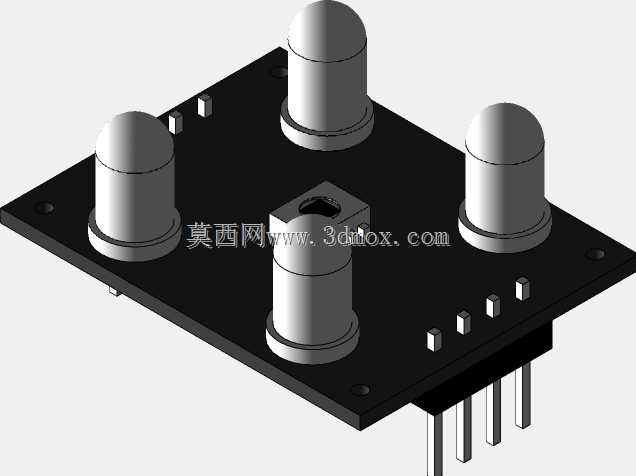

这款颜色识别传感模块是面向嵌入式颜色检测场景开发的功能元件，主要适配Arduino开发体系，可广泛应用于智能分拣生产线的物料颜色甄别、教育机器人的颜色循迹与色块识别、小型自动化设备的色标定位、智能文具的颜色交互、工业流水线的产品色差初筛等场景，能够将采集到的颜色光信号转换为可被主控单元读取的电信号，为系统提供可靠的颜色判定依据。模块整体采用PCB基板作为承载主体，板载四颗集成滤光结构的光电感应探头，分别对应不同光谱范围的光线采集，可通过不同通道的信号比对还原被测物体的真实色彩，探头采用凸型金属封装结构，既可以提升光线采集的指向性，减少环境杂光的干扰，也能对内部感光芯片形成物理防护，避免日常装配、使用过程中的磕碰损伤。模块中部预留了标准的光线校准窗口，可配合校准操作抵消环境光偏差带来的检测误差，提升不同光照场景下的识别准确率；板侧排布的贴片元件构成了信号调理电路，可对探头采集的微弱电信号进行放大、滤波处理，降低信号传输过程中的损耗与干扰；模块末端采用直插式排针接口，引脚定义清晰，可直接插接在面包板或对应开发板的扩展接口上，无需额外焊接转接线材，降低了开发与装配的门槛。在设计过程中，整体布局充分考虑了嵌入式安装的空间需求，基板采用规则矩形轮廓，探头位置按照对称式排布，保证四个方向的光线采集范围均衡，不会出现单侧检测盲区；排针接口统一设置在基板短边一侧，方便走线排布，避免线材遮挡探头的检测区域；所有贴片元件均采用低矮化封装，整体模块厚度控制在较低范围，既可以贴装在设备外壳内部预留的安装位上，也可以通过排针直接固定在开发板上方，不会占用过多的垂直安装空间。模块的安装边界充分兼容通用嵌入式安装标准，基板四角预留了标准安装孔位，可通过微型螺丝直接固定在设备的安装支架上，安装孔位间距匹配常用的电子模块安装尺寸，无需额外定制转接支架；探头顶端与基板表面保持统一高度，保证检测面齐平，在贴近被测物体检测时，四个探头与被测面的距离一致，避免因距离差导致的采集信号偏差。电路布局上采用了数模分离的走线思路，信号采集线路与供电线路分开排布，减少电源纹波对微弱感光信号的干扰，提升输出信号的稳定性，让模块在不同供电条件下都能保持稳定的检测性能，适配各类小型智能设备的开发与集成需求。
