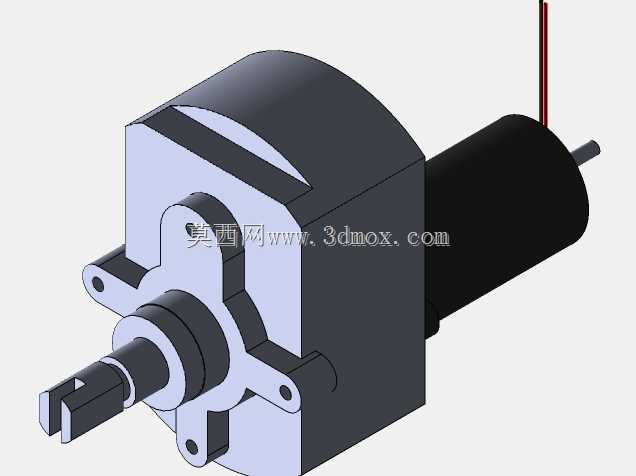

直流皮带齿轮减速电机三维结构

　　这款集成皮带传动与齿轮减速结构的直流动力单元，在小型自动化输送、桌面级工装夹具驱动、智能仓储分拣模组、家用小型电器动力输出场景中有着极高的适配性，区别于常规直出轴直流电机，它通过两级减速结构把直流电机本体的高转速低扭矩输出特性，转化为低转速大扭矩的动力输出，能直接对接负载端执行机构，省去额外搭配减速模块的安装空间与设计成本。从结构设计逻辑来看，动力输入端为常规有刷直流电机本体，圆柱型机壳通过止口定位与减速箱壳体刚性连接，电机输出轴先对接一级皮带传动结构，皮带传动的设置一方面能缓冲电机启动瞬间的冲击载荷，避免硬连接状态下齿轮组受瞬时冲击力打齿，另一方面也能通过带轮的直径配比完成第一级减速，把电机端的高转速初步降低后，

　　再传递给后端的齿轮减速组。齿轮减速组采用平行轴直齿齿轮排布，箱体内的齿轮轴通过含油轴承支撑在减速箱壳体的安装孔位上，每一级齿轮的齿数配比经过扭矩核算，能在保证输出扭矩满足负载要求的前提下，把传动过程中的机械损耗控制在合理区间，减速箱壳体采用分体式设计，上下壳体通过定位柱对齐后用螺丝锁紧，既方便生产阶段的齿轮装配，也便于后期维护时拆解检查内部齿轮磨损情况。输出端采用带扁位的开槽轴结构，这种轴端设计不需要额外加工键槽，负载端的连接件可以直接通过扁位传递扭矩，开槽位置可以搭配卡簧或者锁紧螺丝完成轴向固定，能有效避免负载运转过程中轴与连接件出现相对滑动，输出轴的轴肩位置做了台阶定位，安装时可以直接把负载端的轴承或者连接件抵在轴肩上，

　　快速确定轴向安装位置，不需要反复测量调整安装间隙。安装边界上，减速箱前端伸出的三个带安装孔的固定耳是核心安装基准，三个安装孔呈三角形排布，相比两孔安装结构有更好的抗扭转性能，安装时只需要在安装板上对应位置加工三个适配的通孔，用螺丝就能把整个动力单元牢牢固定，固定耳的安装面与输出轴的垂直度经过公差校核，能保证安装后输出轴与安装板的垂直度符合传动要求，避免轴承受额外的径向力缩短使用寿命。电机尾部引出的两根供电导线做了防拉扯设计，导线根部与电机机壳的衔接位置有护套保护，能避免设备布线或者运转震动过程中导线根部断裂，导线长度预留了足够的接线余量，不需要额外延长导线就能完成与驱动板的接线作业。从实际选型适配的角度来说，

　　这款减速电机的输出轴中心高、安装孔位间距、整体外形尺寸都做了标准化的尺寸约束，能直接替换同安装尺寸的其他型号减速电机，不需要对原有设备的安装结构做二次修改，在旧设备升级改造、小型非标设备快速开发的场景中，能大幅缩短结构设计的周期，工程师在建模装配时，可以直接把这个三维模型导入装配体中，提前核对安装空间、轴端配合尺寸、走线位置，避免实际加工装配时出现干涉问题。传动结构的设计上，皮带传动仓与齿轮减速仓做了分隔设计，皮带运转产生的磨屑不会进入齿轮减速仓内部，能避免磨屑混入齿轮润滑脂中加剧齿轮磨损，齿轮减速仓内部预留了润滑脂的存储空间，装配时填充适量润滑脂就能满足长时间运转的润滑需求，不需要频繁补充润滑脂。输出轴的密封位置做了简单的挡油结构，能避免减速仓内的润滑脂顺着输出轴渗漏到外部，污染设备上的输送皮带或者加工工件。整个动力单元的重量分布经过优化，重心落在三个安装耳围成的三角形区域内部，设备高速运转时不会因为重心偏移产生额外的震动，能保证输出端的运转平稳性，适合用在对运转噪音、震动有一定要求的桌面级设备上。
