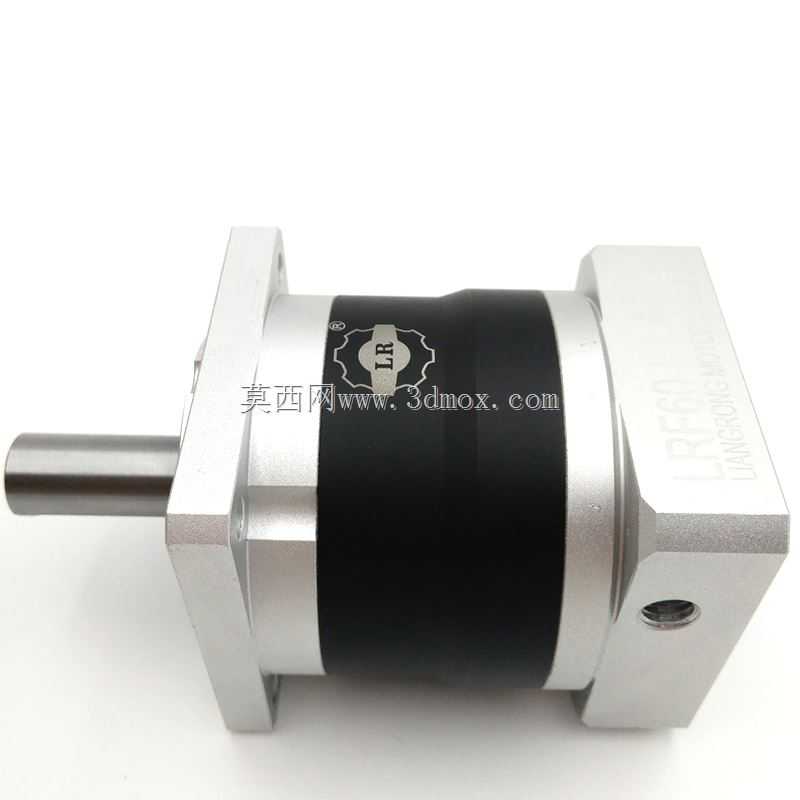

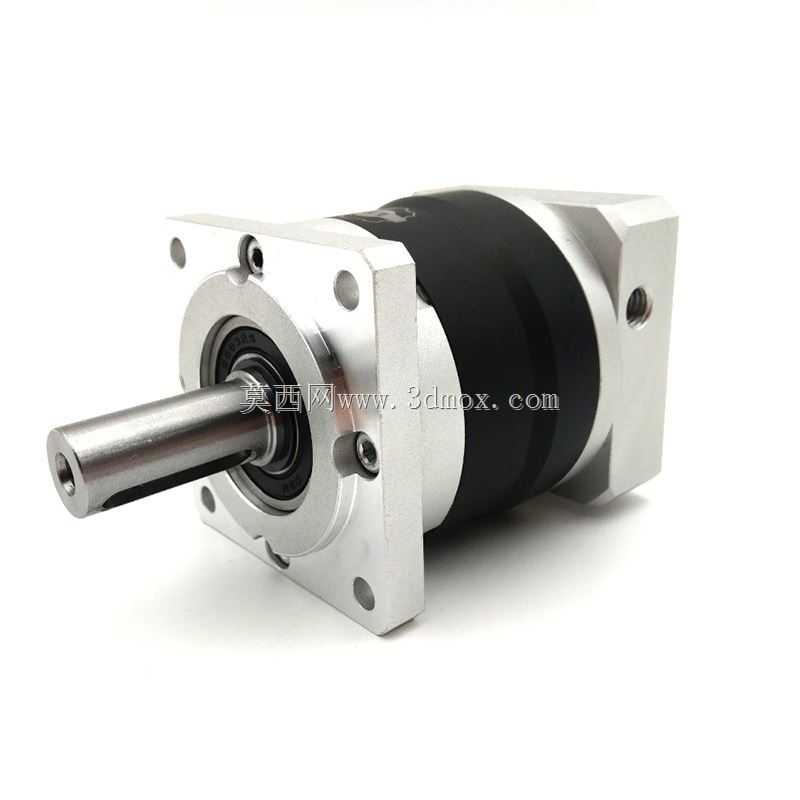

LRF60系列二级行星变速传动结构

这款二级行星变速结构，是面向伺服传动场景开发的精密传动部件，广泛适配工业自动化生产线、数控加工设备、机器人关节驱动、精密检测仪器等对传动精度、输出扭矩有较高要求的应用场景，能够在伺服电机与执行负载之间完成转速匹配、扭矩放大的核心作用，解决伺服电机高转速低扭矩输出与负载端低转速大扭矩需求之间的匹配矛盾。

从实际用途来看，该结构可直接配套60法兰规格的伺服电机使用，通过两级行星轮系的减速传动，能够将电机的高转速按照固定传动比降低至负载所需的工作转速，同时等比例放大输出扭矩，并且凭借行星传动多齿啮合的特性，具备更强的抗冲击载荷能力，运行过程中传动回差小、传动效率高，能够保障设备在频繁启停、正反转切换的工况下保持稳定的传动精度，避免出现传动滞后、定位偏差的问题。

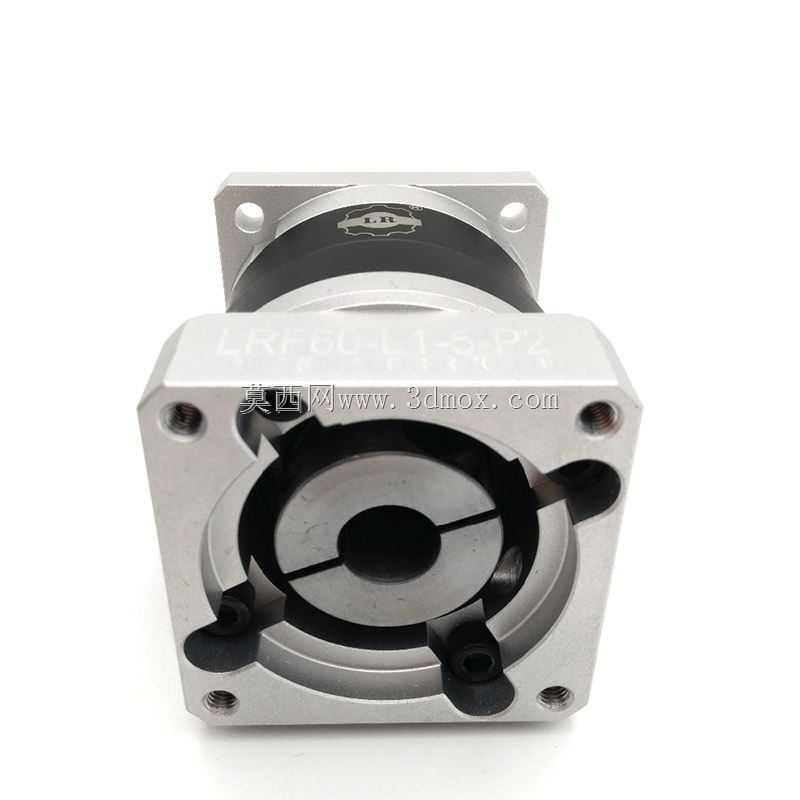

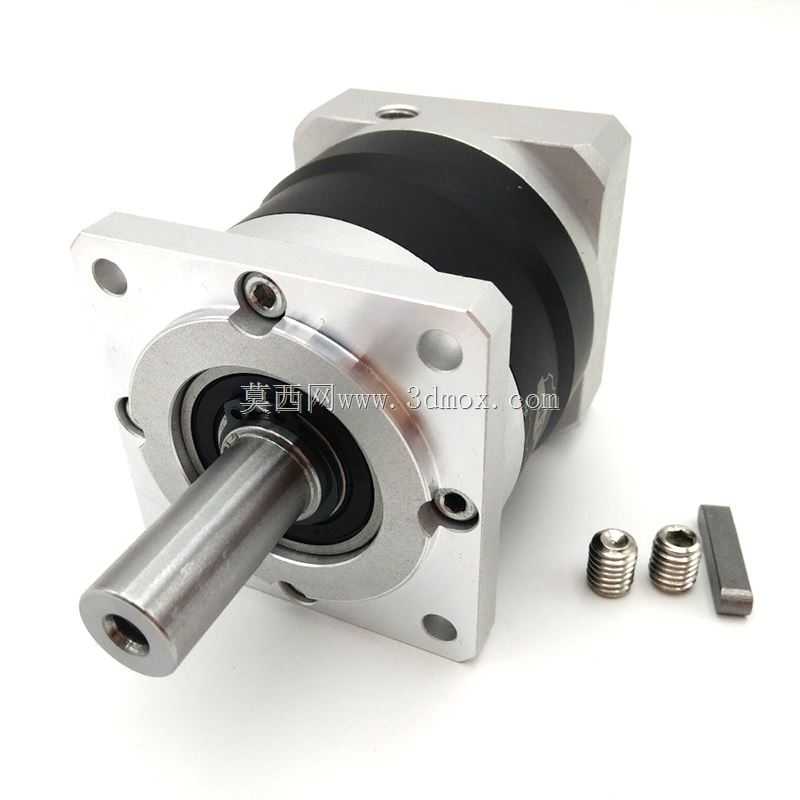

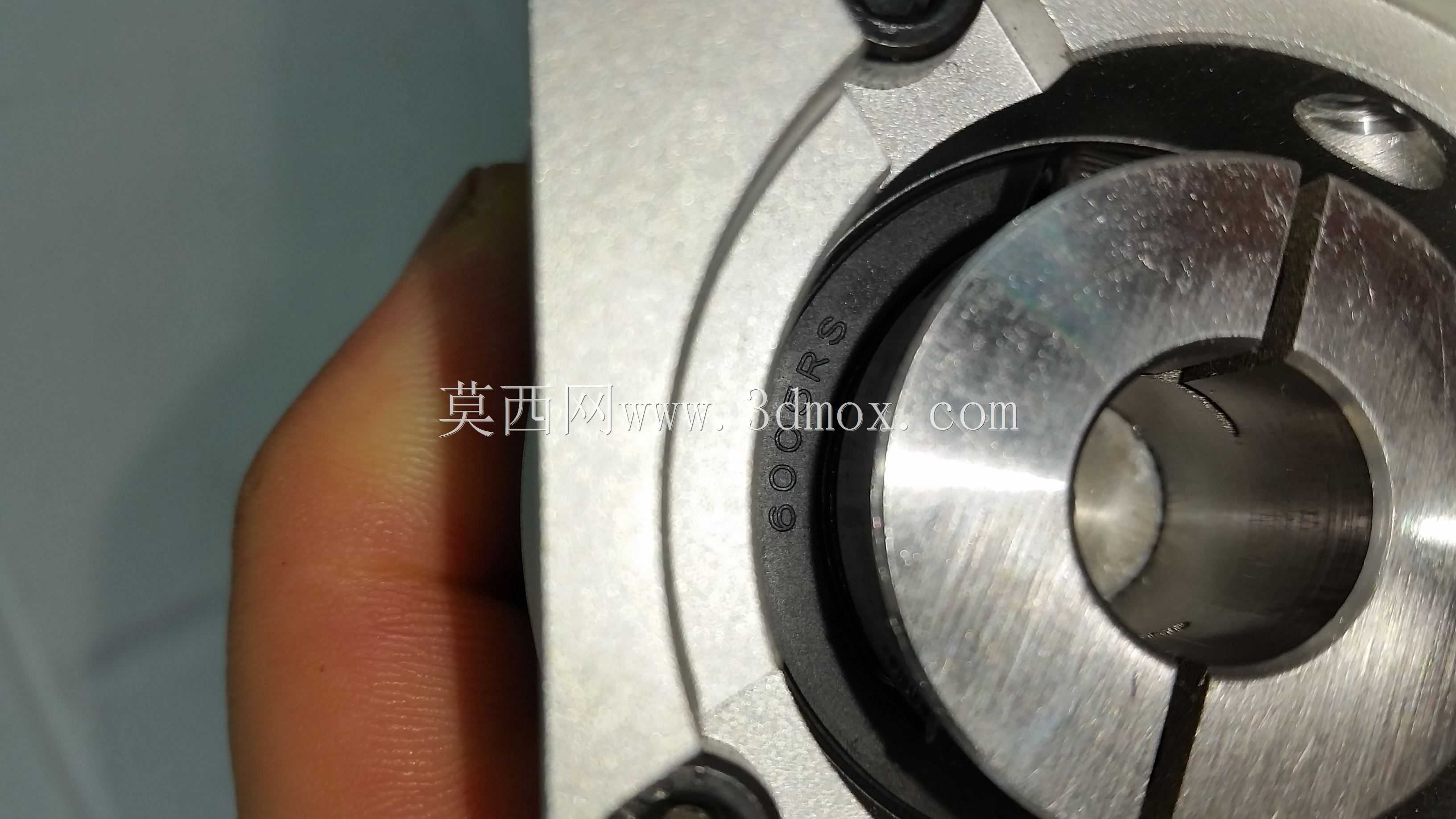

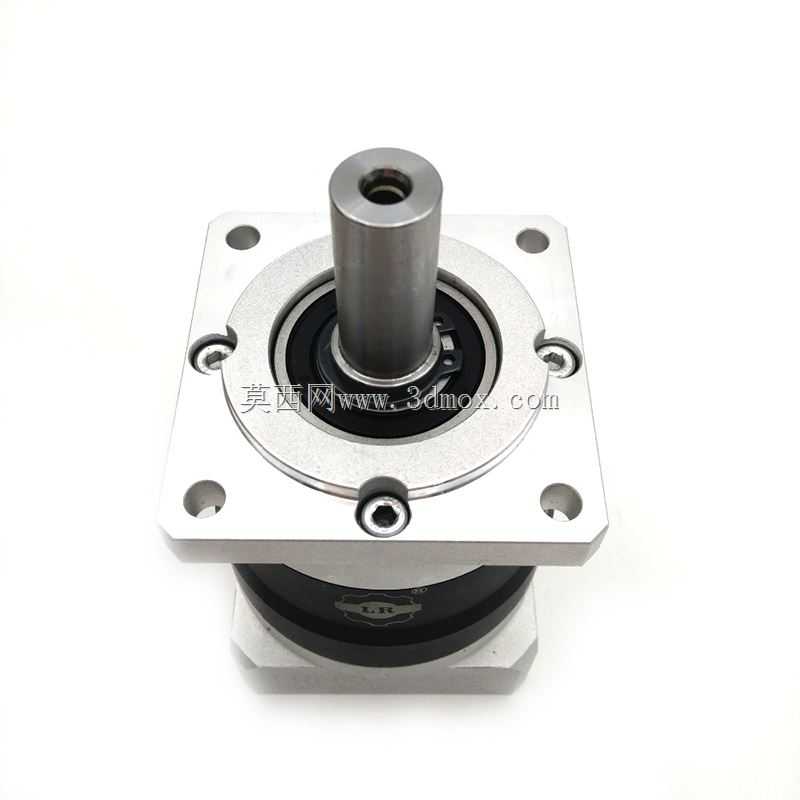

在功能特性上，该二级传动结构相比单级行星变速结构，能够实现更大的传动比覆盖范围，同时保持紧凑的轴向尺寸，不会因为传动比提升而过度增加安装空间占用；输入端采用标准法兰对接结构，能够与同规格伺服电机实现无转接直接安装，输出端采用标准键槽轴结构，可直接联轴器、同步轮等传动连接件，适配不同的负载安装需求；外壳采用方形法兰安装结构，四个角预留安装孔位，可直接固定在设备安装面板上，安装定位便捷可靠。

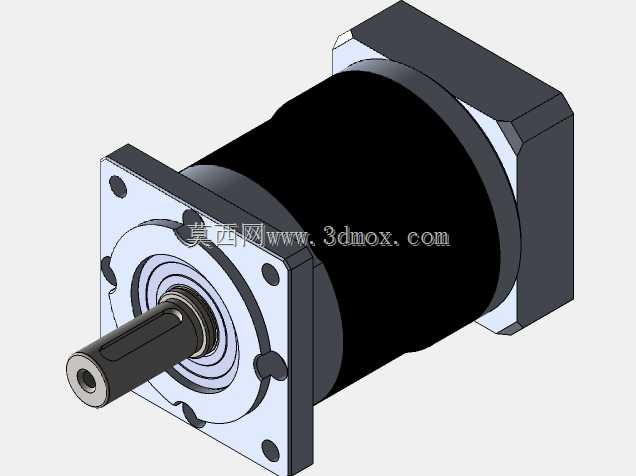

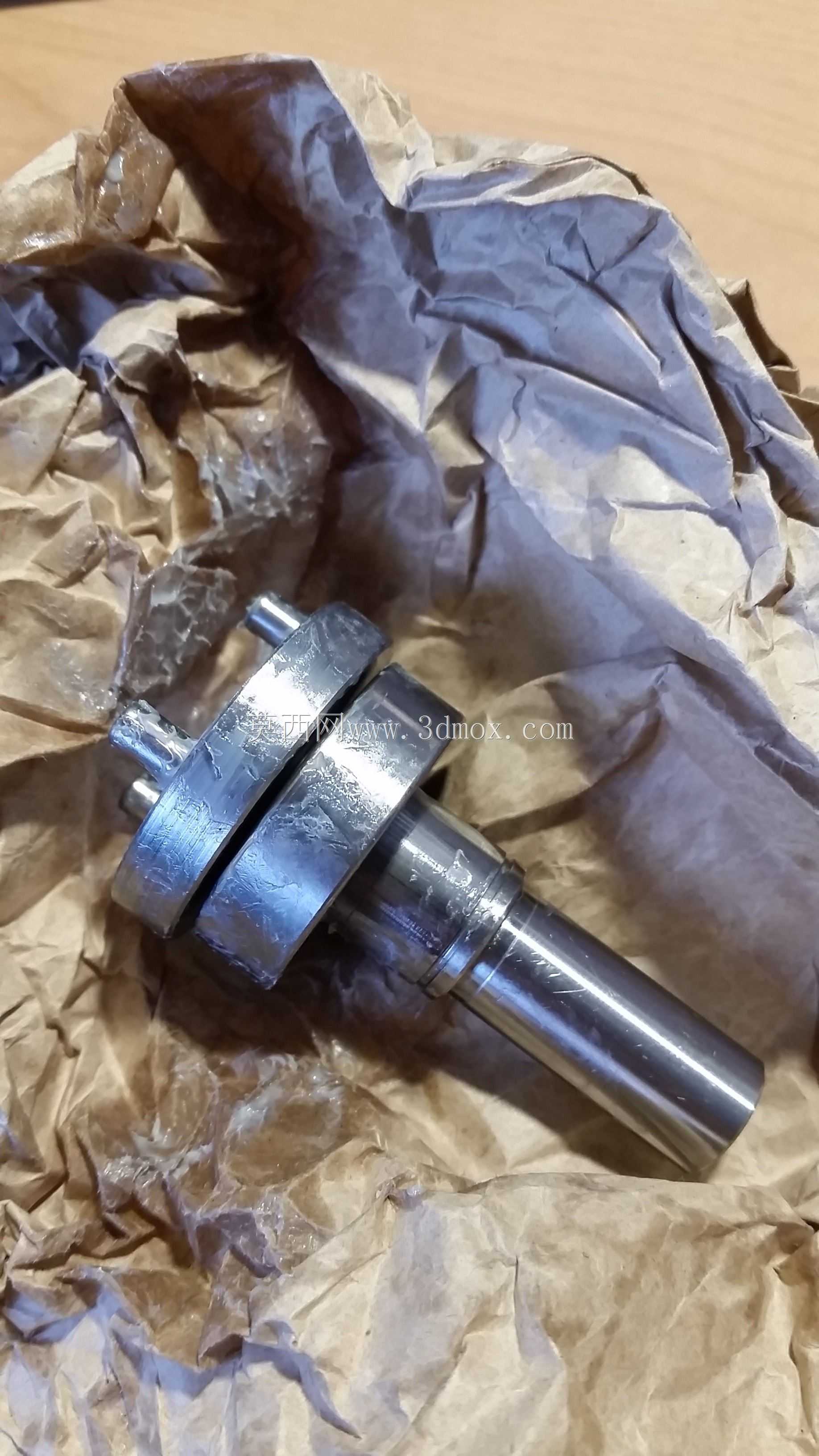

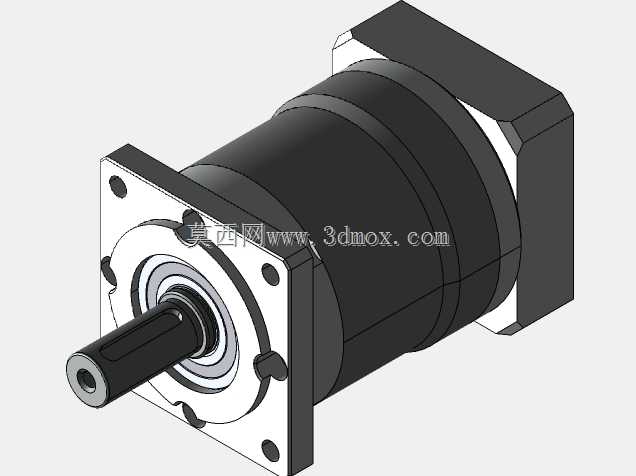

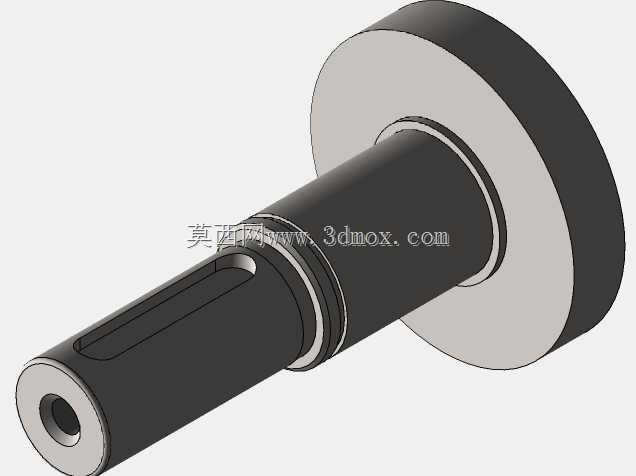

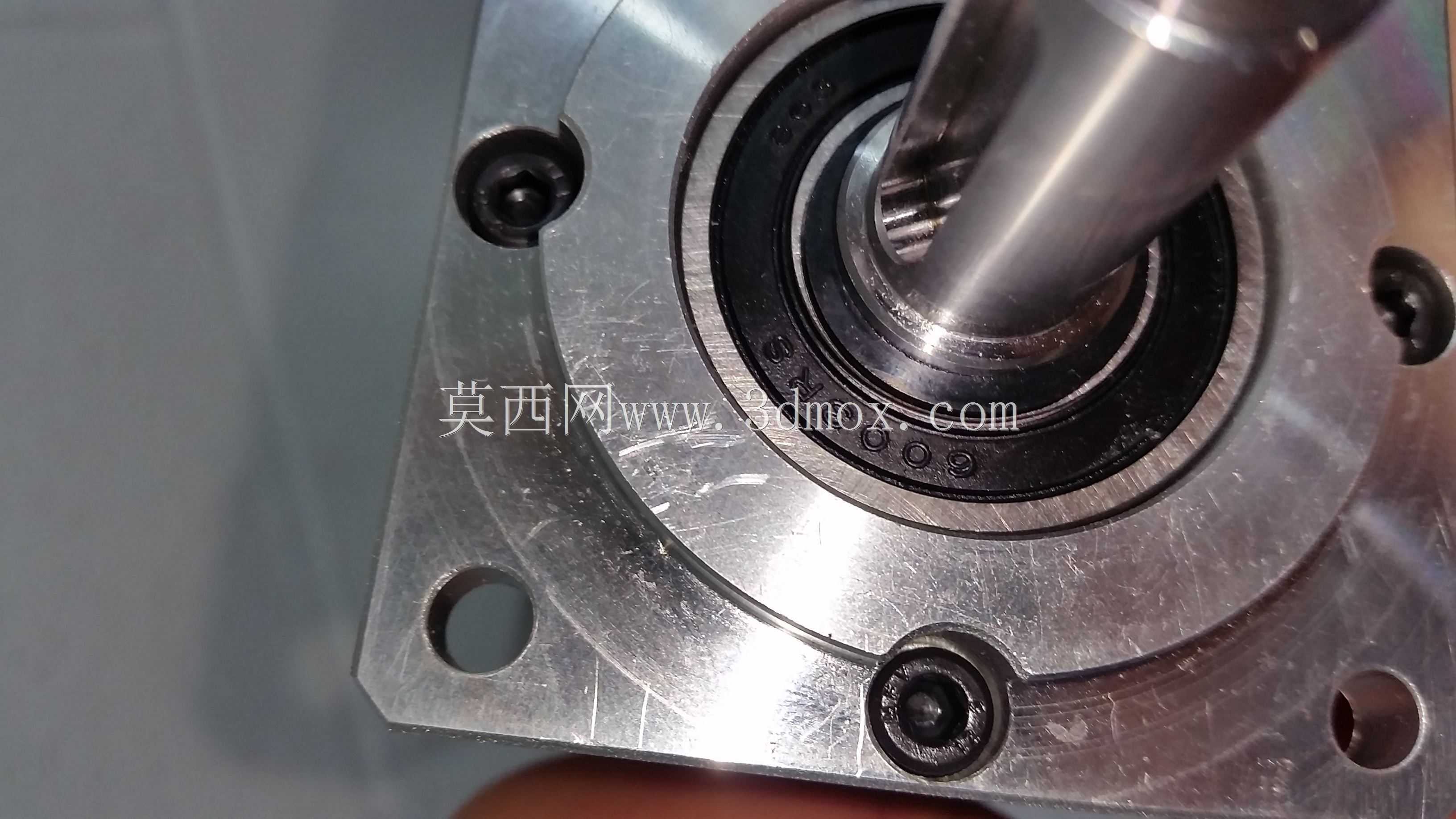

从设计思路来看，该结构在建模过程中完整还原了产品的外部装配特征，严格遵循实物的安装边界尺寸进行绘制，输入端法兰的止口尺寸、安装孔位间距、输出轴的轴径与键槽尺寸、安装法兰的孔位与厚度均按照实物比例还原，能够直接用于设备整体布局的干涉检查、安装空间预留校核；建模过程中对输出轴的细节特征做了完整还原，考虑到实际使用中输出轴需要承受一定的轴向与径向载荷，轴段的台阶、锁紧螺纹孔等细节均做了准确呈现，方便设计人员在做整机设计时直接调用参考，无需额外测量实物尺寸即可完成配套结构的设计。

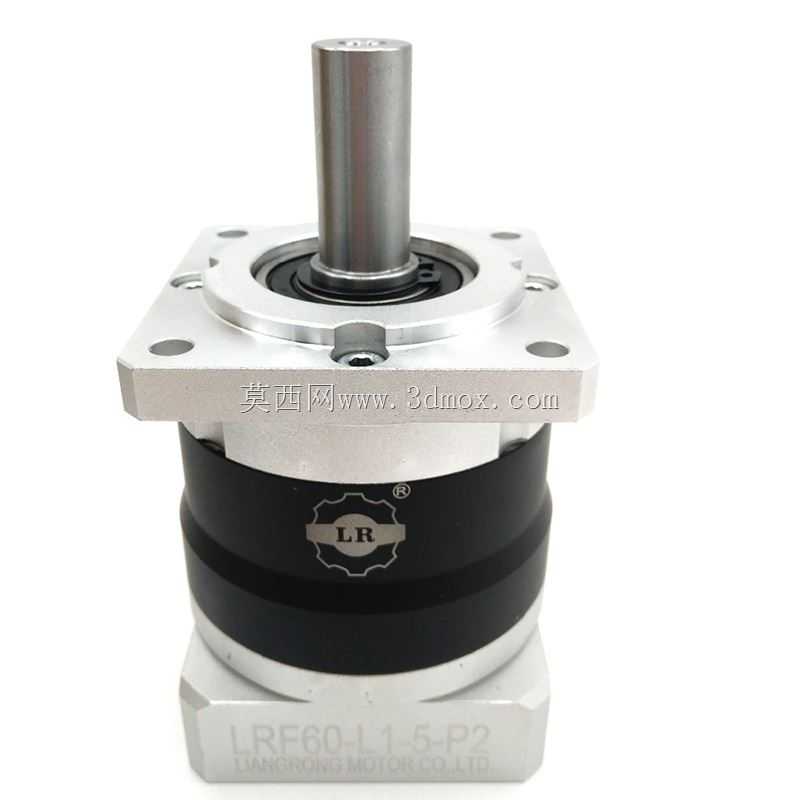

在外形尺寸与安装边界上，该结构整体为方形法兰柱体结构，主体外壳最大外径适配60法兰安装规格，输入端法兰与输出端法兰的安装孔位呈对称分布，轴向长度根据二级传动的轮系布局做了合理压缩，在保障内部轮系有足够安装空间的前提下，尽可能缩短轴向尺寸，减少设备安装时的空间占用；输出轴伸出长度符合通用配套标准，能够满足大部分常规传动连接件的安装深度需求，不会出现轴长不足导致连接松动或者轴长过长干涉周边结构的问题。
