澳新标准三扁插交流电源插头结构设计

这款三扁插结构的交流电源插头，适配澳大利亚与新西兰地区的市电供电体系，主要应用于民用家电、小型工业电动工具、办公电子设备、商用厨电等需要接入230V交流市电网络的终端用电场景，是市电供电回路中实现设备端与墙面取电插座可靠连通的核心接插部件，承担着市电导通、绝缘防护、线缆应力缓冲的核心功能。在实际使用场景中，该插头需要频繁完成插拔操作，同时要适配不同安装角度的墙面插座、插排接口，还要应对日常使用中可能出现的线缆拉扯、外力磕碰、温湿度变化等复杂工况，因此设计过程中对结构可靠性、插拔手感、绝缘安全性都有明确的要求。

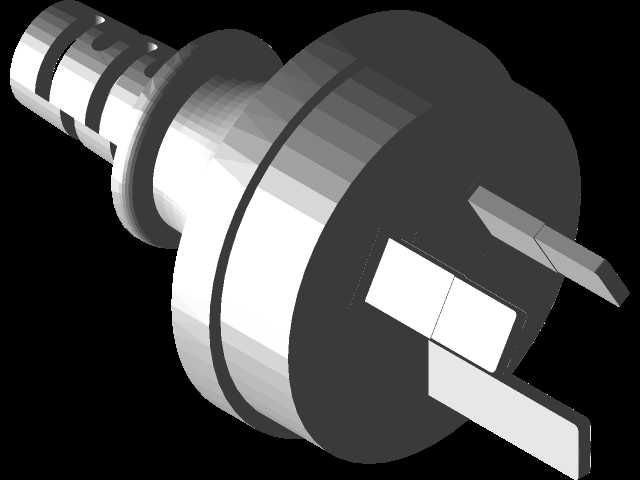

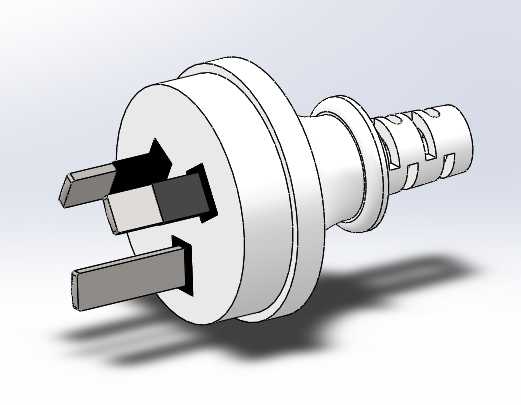

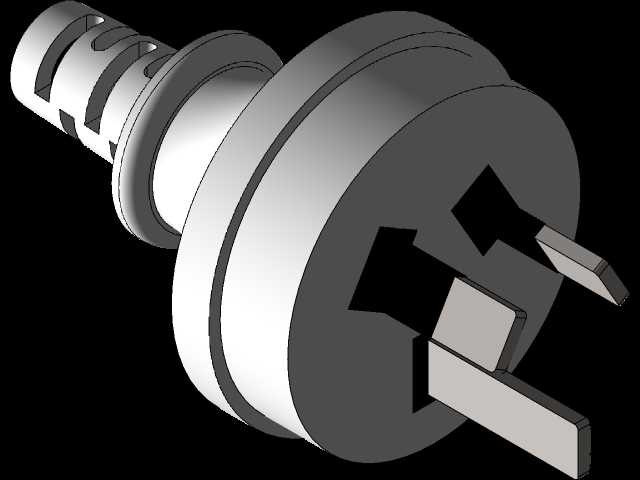

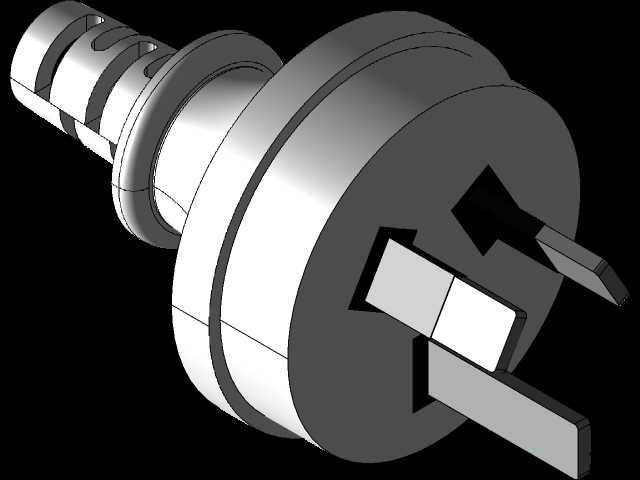

从功能特性来看，这款插头采用三极插片布局，其中斜向布置的插片为接地极，剩余两个平行布置的扁平插片分别对应火线与零线极，插片的排布角度、伸出长度、片体厚度都严格匹配澳新地区市电插座的接口尺寸规范，能够保证插入后插片与插座内部导电夹片的接触面积充足，避免接触电阻过大引发的发热问题；插片根部做了限位台阶结构，插入到位后台阶面会与插座端面贴合，限制插头的过度插入，同时避免异物顺着插片缝隙进入插头内部。插头的主体绝缘外壳采用圆润的阶梯式柱体造型，握持区域做了微弧面处理，插拔时手指能够自然贴合外壳表面施加推力或拉力，不会出现硌手、打滑的问题；外壳的合模线位置做了隐藏式处理，避免合模飞边影响握持手感与外观整洁度。

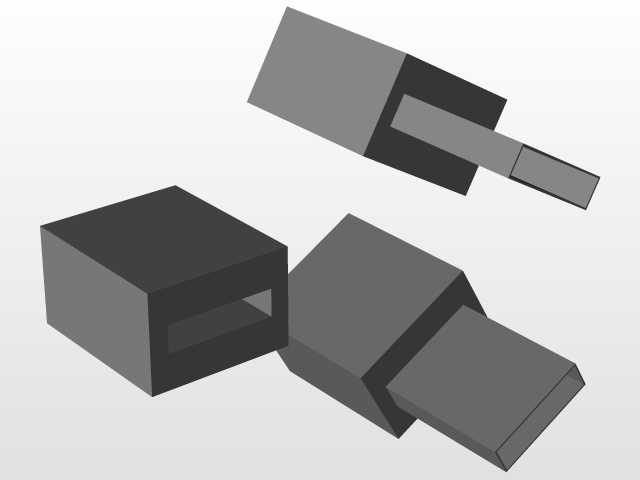

在线缆连接端，设计了多道环形的应力缓冲结构，也就是常说的尾卡防弯折结构，当电源线受到侧向弯折、拉扯外力时，环形的柔性缓冲段会逐步分散应力，避免线缆根部因为反复弯折出现线芯断裂、外皮破损的问题，缓冲段的内径尺寸适配常规的三芯电源护套线外径，能够保证线缆与插头主体连接的紧密性，不会出现线缆松脱、转动的情况。在内部结构的设计思路上，插片与内部接线端子采用一体化铆接结构，减少连接节点的电阻，接线区域设置了独立的绝缘隔仓，将火线、零线、接地极的接线位置完全分隔开，避免内部导线松脱引发的极间短路问题；外壳的装配采用卡扣加超声波焊接的组合方式，装配完成后外壳接缝紧密，能够达到日常使用的防尘、防泼溅要求，避免日常使用中泼洒的液体、灰尘进入插头内部引发安全隐患。

从安装边界与尺寸适配来看，插头整体的径向最大尺寸控制在常规墙面插座的安全间距范围内，插入墙面插座后不会遮挡相邻的插座接口，适配市面上主流的澳标多位插排、墙面插座的安装间距；插片的伸出长度符合安全规范要求，插入到位后不会有带电的插片部分裸露在外，避免使用者误触带电部件的风险；尾端的缓冲段长度经过优化，既能够提供足够的弯折缓冲行程，也不会因为长度过长导致插头出线端过于臃肿，影响狭小空间内的插拔操作。整个结构的设计在满足安规要求的前提下，尽可能简化了装配流程，适合批量注塑生产与组装，能够平衡产品的可靠性与生产成本。
