可折叠立式平板支撑托架结构设计

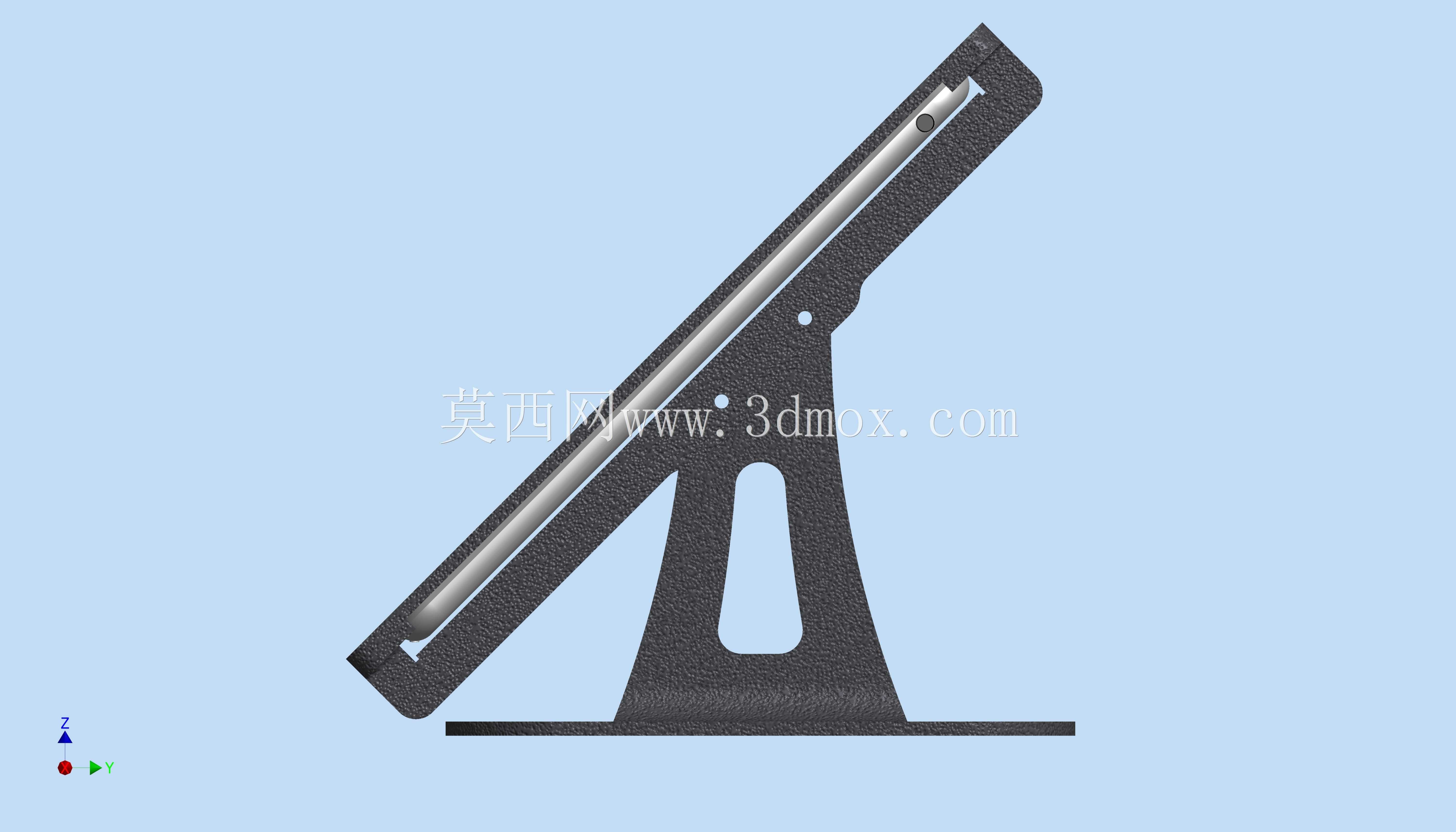

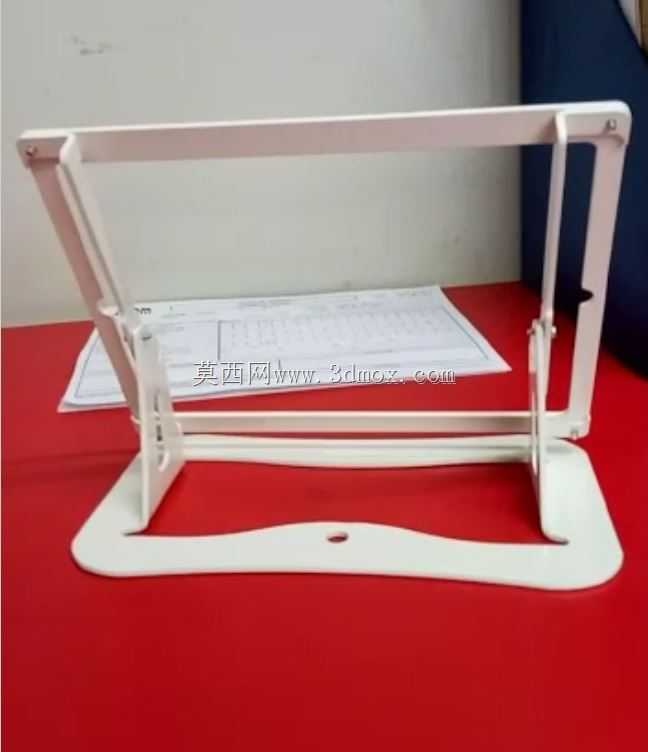

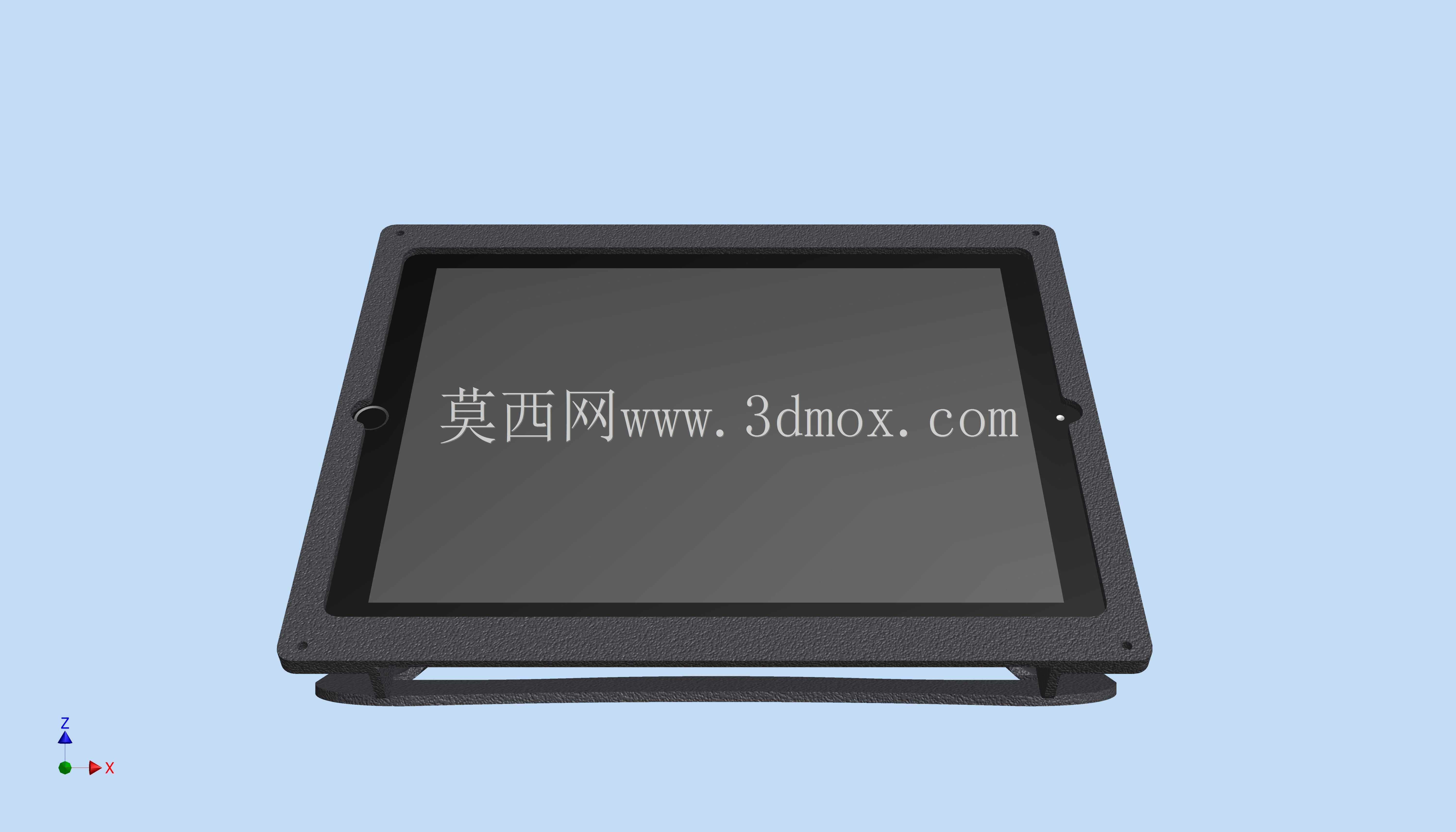

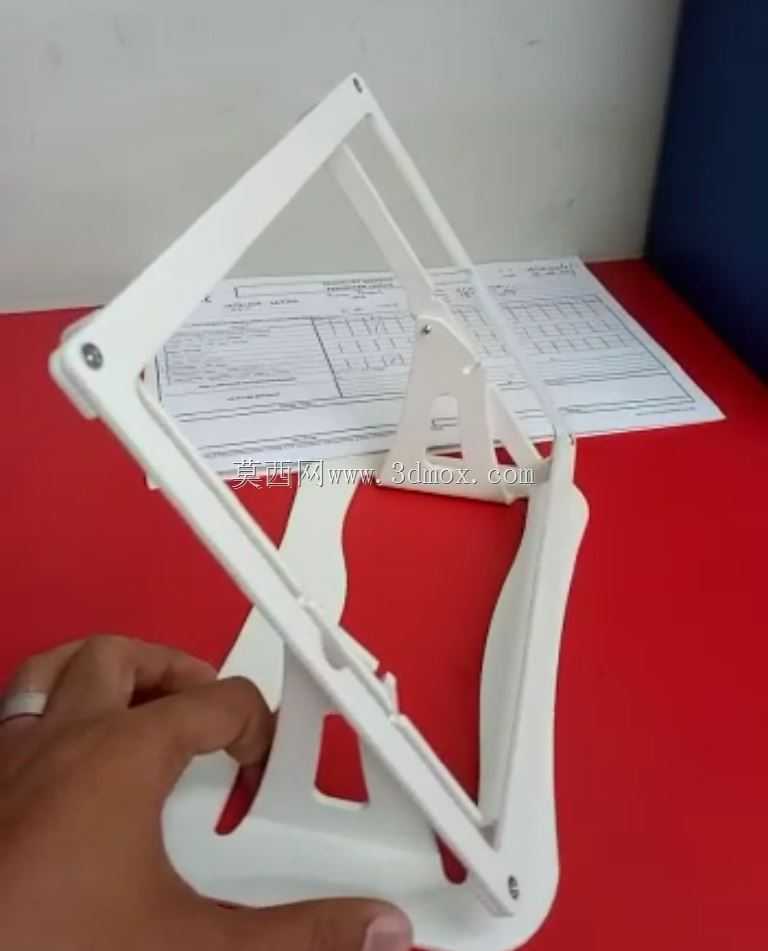

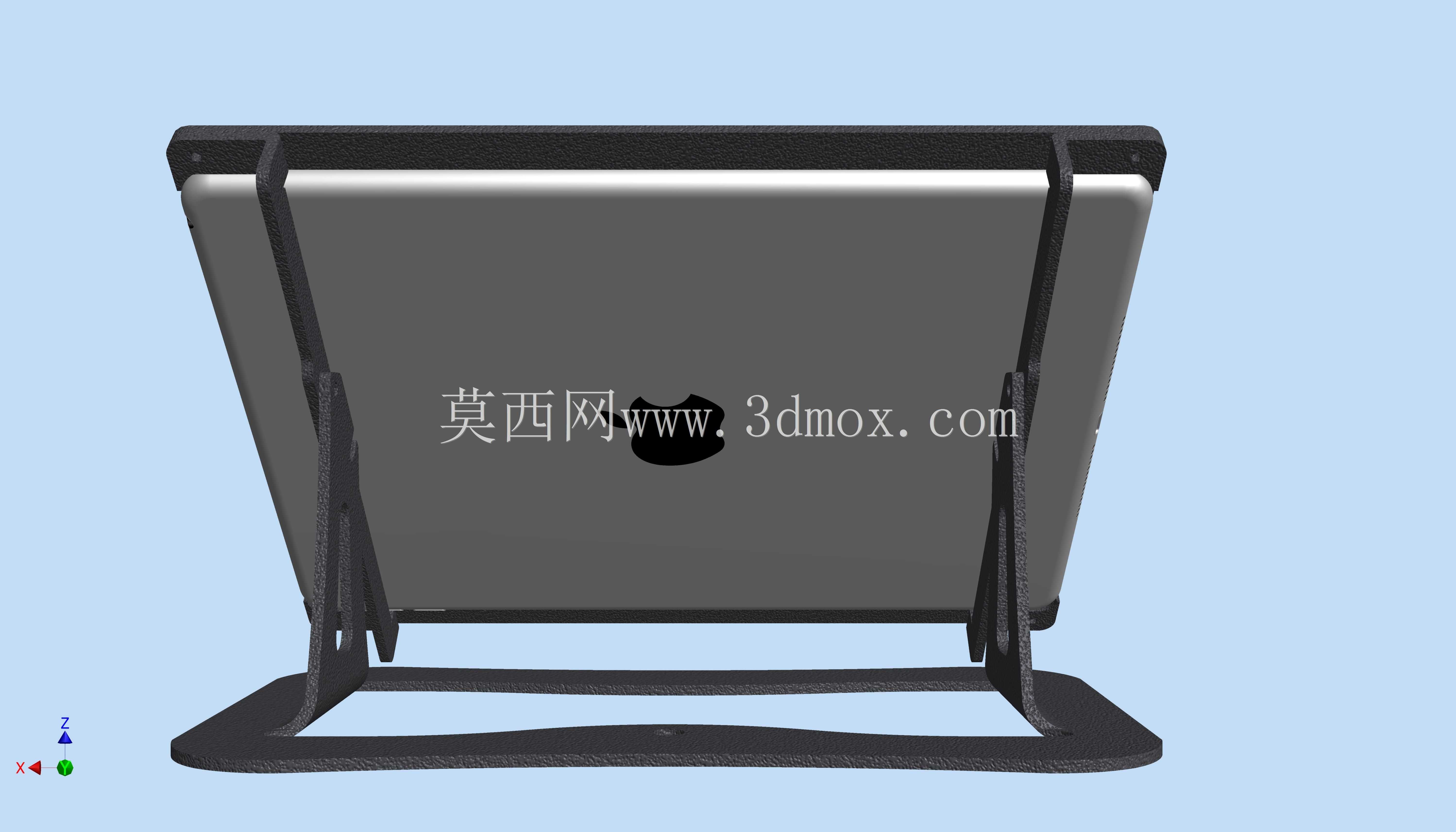

这款立式平板支撑托架，主要面向桌面办公、居家观影、手绘创作、柜台展示等多场景使用需求，解决平板设备长时间手持易疲劳、平放视角不佳的使用痛点，适配日常办公时的文档对照、线上会议参会，居家场景下的影视观看、菜谱查阅，以及手绘创作时的角度固定需求，同时也可用于线下门店的产品信息展示、前台电子签到等商用场景，覆盖个人消费与商用展示两类使用需求。产品整体采用钣金弯折成型工艺制作，主体选用3mm厚度低碳钢板作为基材，表面经粉末涂层处理，既保证结构强度足以支撑不同尺寸的平板设备，也能通过涂层提升表面耐磨、防刮性能，避免长期使用出现掉漆、锈蚀问题，同时柔和的表面质感也不会刮伤平板设备的边框与背板。结构设计上采用可折叠的三角支撑力学结构，依托三角形稳定受力原理，通过背板支撑件、底部承托件与后侧斜向撑杆的铰接配合，实现支撑角度的多档位调节，用户可根据使用场景调整平板倾斜角度，无论是近乎垂直的视频会议视角，还是倾斜角度更大的手绘书写视角，都能通过档位卡合结构稳定固定，不会出现使用过程中滑脱、角度下坠的问题。折叠状态下整体结构可收合为薄片状，整体厚度与板材厚度接近，方便用户随身携带、收纳进背包或文件袋中，不会占用过多储物空间。安装与使用无需额外辅助配件，展开后即可直接放置在水平桌面使用，底部承托边做了内收翻边处理，既可以承托平板底部重量，翻边处的圆角处理也不会硌伤平板底部边框，同时预留的边框避让空间不会遮挡平板的充电接口、扬声器开孔，保证设备放置状态下也可正常充电、播放音频。后侧支撑腿与背板的铰接处采用铆接固定，转动阻尼适中，既可以顺畅调整支撑角度，调整到位后也能依靠阻尼与卡合结构保持位置稳定，不会出现松垮晃动的问题。整体外形尺寸适配主流尺寸的平板设备，边框内侧预留了足够的安装间隙，即使平板带有轻薄保护壳也可顺利放置，无需拆卸保护壳即可使用，兼顾了不同用户的使用习惯。
