光伏系统用MC4公母螺纹连接接头

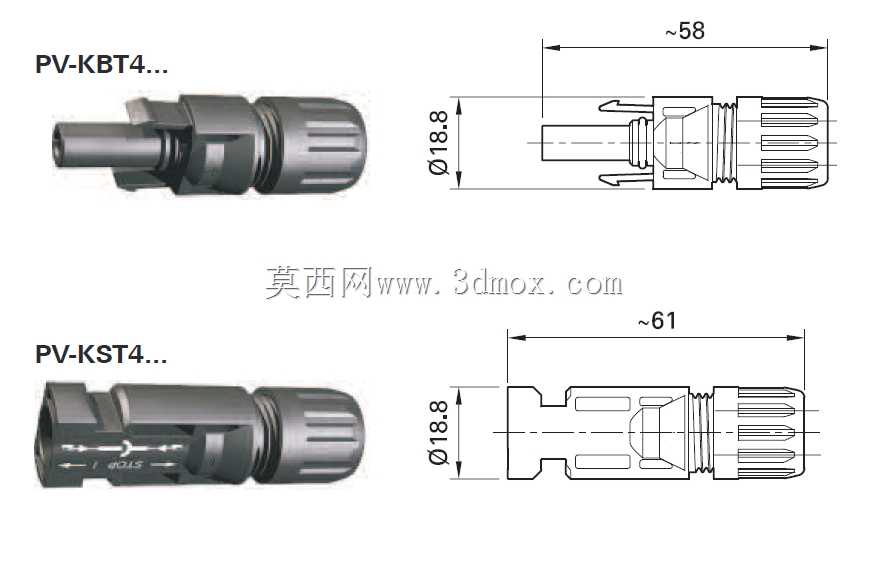

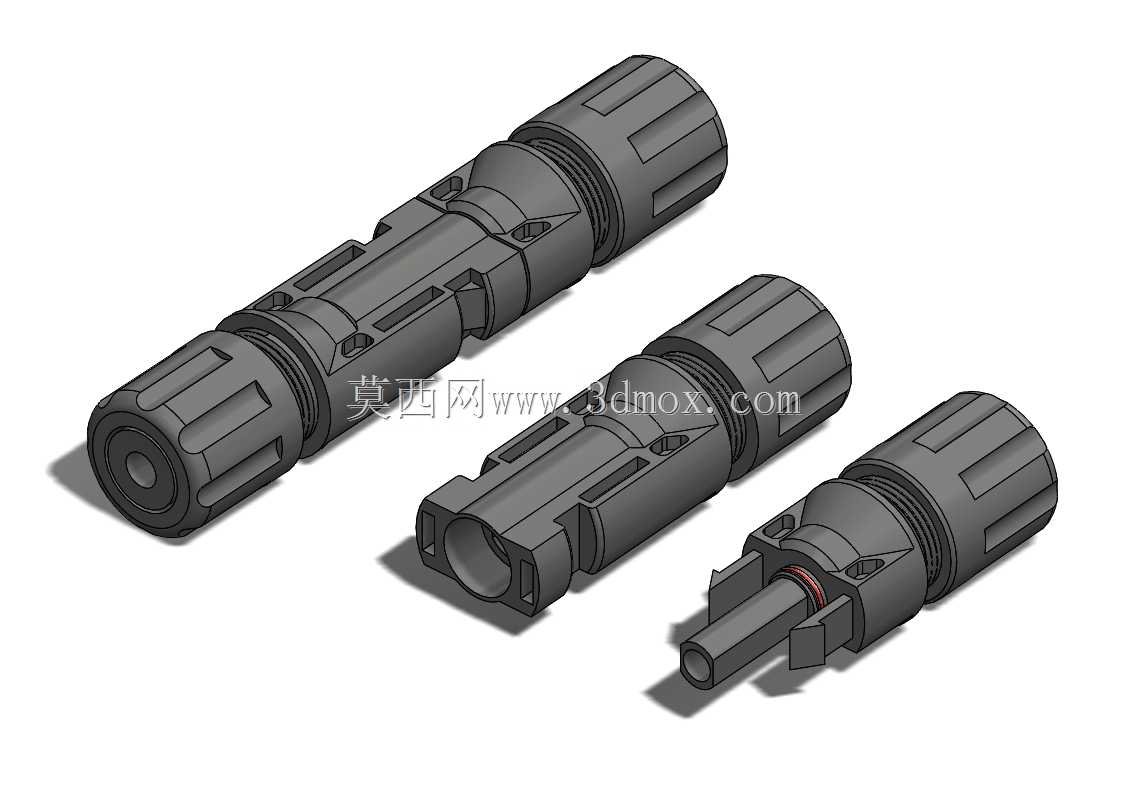

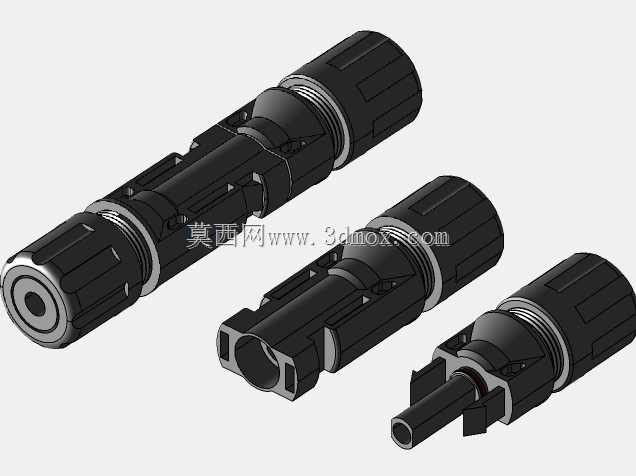

这款MC4连接接头主要应用于分布式光伏电站、集中式地面光伏电站、户用光伏系统以及光伏建筑一体化项目中，是光伏组件之间、组件与汇流箱、组件与逆变器之间实现直流侧电气连接的核心接插部件，承担着光伏线缆之间可靠导通、户外环境下长期绝缘防护的关键作用，直接关系到整个光伏发电系统的发电效率与运行安全。产品分为公接头与母接头两个配对部分，分别适配外螺纹与内螺纹的锁紧结构，对接时通过插针与插孔的过盈配合实现低接触电阻的电气导通，同时依靠内置的密封胶圈实现IP67级的防水防尘能力，可在户外暴晒、雨淋、高低温交变、高湿度腐蚀等复杂环境下保持二十五年以上的稳定工作性能，避免因接触不良引发的接头发热、功率损耗甚至起火隐患。在设计过程中，首先围绕光伏直流系统的载流需求确定了内部铜件的接触面积与镀层材质，采用镀锡铜插芯降低接触电阻，同时兼顾抗电化学腐蚀能力；外部绝缘壳体选用耐候性PC工程塑料，添加抗紫外线助剂，可长期承受户外紫外线照射而不出现脆化、开裂问题。锁紧结构采用螺纹旋合加卡扣防脱的双重设计，既保证对接后轴向拉拔力满足行业标准要求，避免大风、线缆拖拽导致的接头松脱，又能让现场施工人员无需专用工具即可快速完成对接操作，提升光伏系统的现场安装效率。外形方面，接头整体采用流线型棱柱防滑外壳，表面的防滑棱结构可让施工人员在戴绝缘手套的情况下也能轻松旋紧锁紧螺母，接头尾部的线缆密封端可适配常规光伏专用线缆的线径范围，安装时无需额外扩孔或裁剪线缆外层护套，旋紧尾部密封螺母即可实现线缆与接头之间的径向密封，同时提供线缆抗拉拽的固定能力。安装边界上，接头对接后的整体外径适配光伏组件边框的出线间隙，可在组件背面的狭小布线空间内完成排布，不会与组件支架、相邻线缆产生干涉，公母接头的对接定位结构带有防呆设计，可避免施工时出现正负极反接的问题，从结构上杜绝接反引发的系统短路风险，适配绝大多数主流光伏组件的出线端连接需求。
