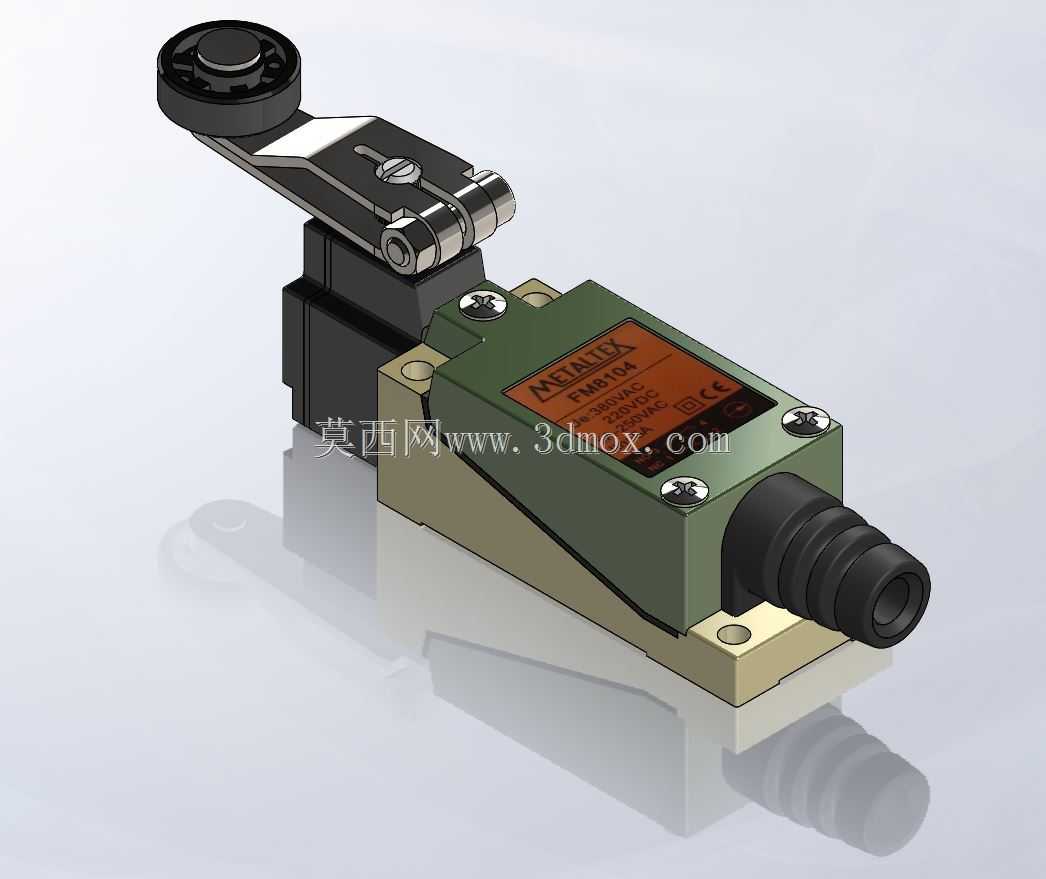

滚轮杠杆式行程限位电子凸轮结构

这款带滚轮的电动杠杆凸轮部件，是工业自动化控制系统里常用的位置检测与行程限位核心元件，广泛应用在自动化生产线、输送设备、机床工作台、起重机械、包装机械等需要精准位置触发、行程边界限位、动作顺序切换的场景中，能够在设备运动到预设位置时，通过机械触碰触发电气信号切换，实现设备的启停、换向、变速等逻辑控制，是工控回路里保障设备运行安全、实现工序自动衔接的关键检测部件。

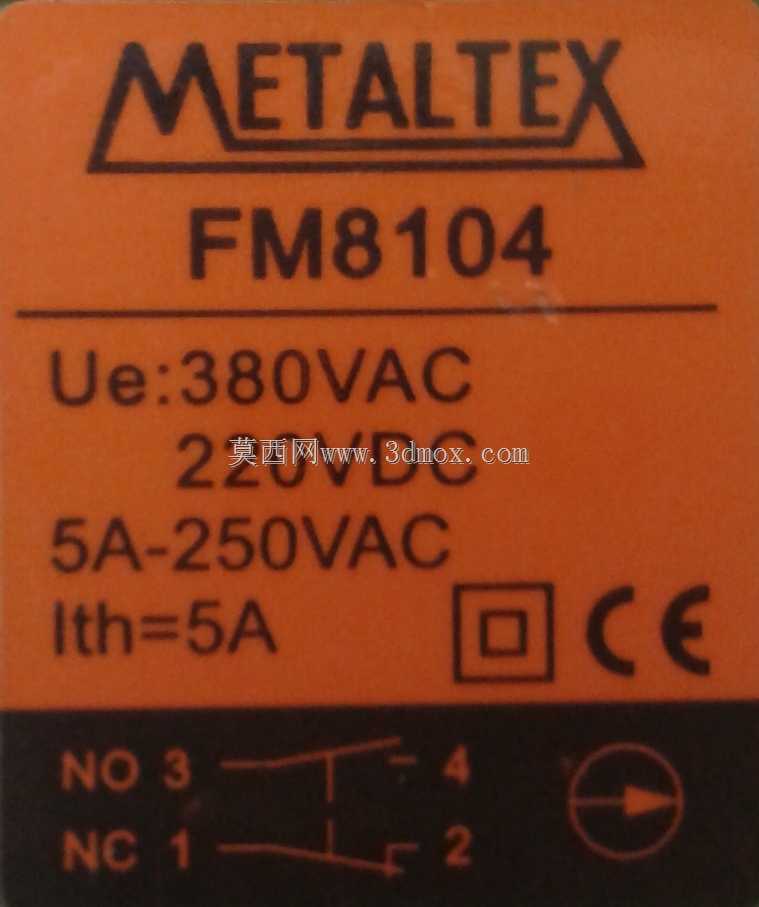

从功能特性来看，该部件采用滚轮式杠杆触发结构，相比直动式触发结构，能够适配斜向、横向等多方向的触碰动作，滚轮在接触运动部件时可通过滚动摩擦降低接触磨损，大幅延长部件的使用寿命，杠杆触发角度覆盖中心线两侧20°至25°的范围，能够适配不同安装位置的触发需求，无需严苛的对位校准即可稳定触发信号。电气参数层面，该部件可适配380VAC、220VDC等常见工控回路电压，可承载5A的约定发热电流，能够直接驱动小功率负载，也可配合中间继电器实现大功率回路的信号中转，适配绝大多数工业现场的电气控制需求。

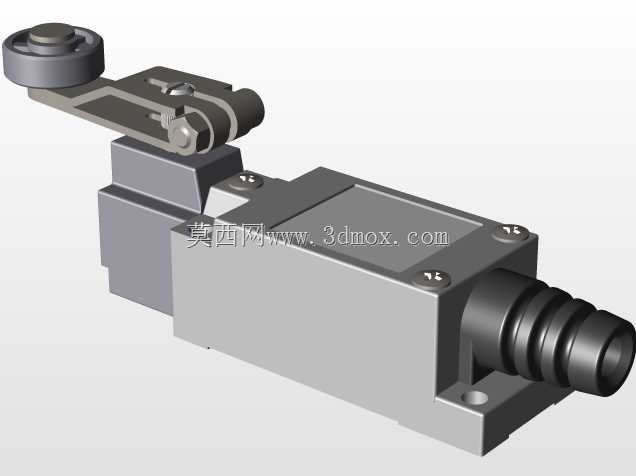

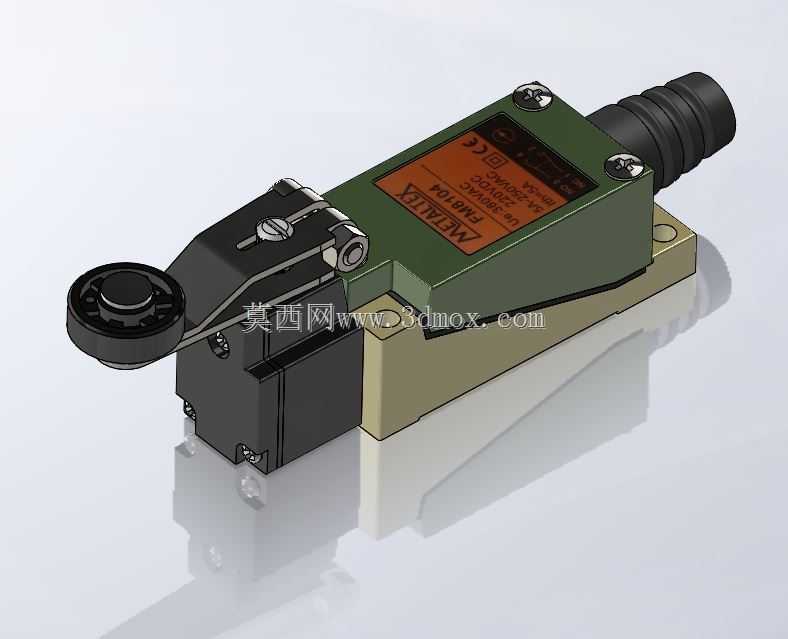

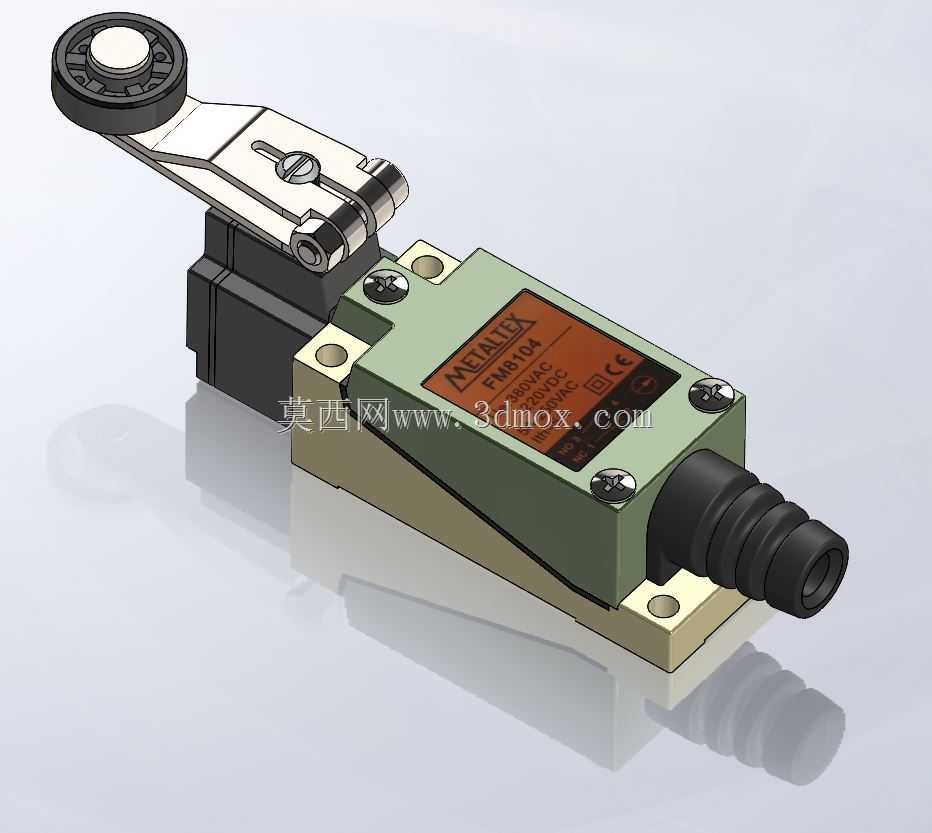

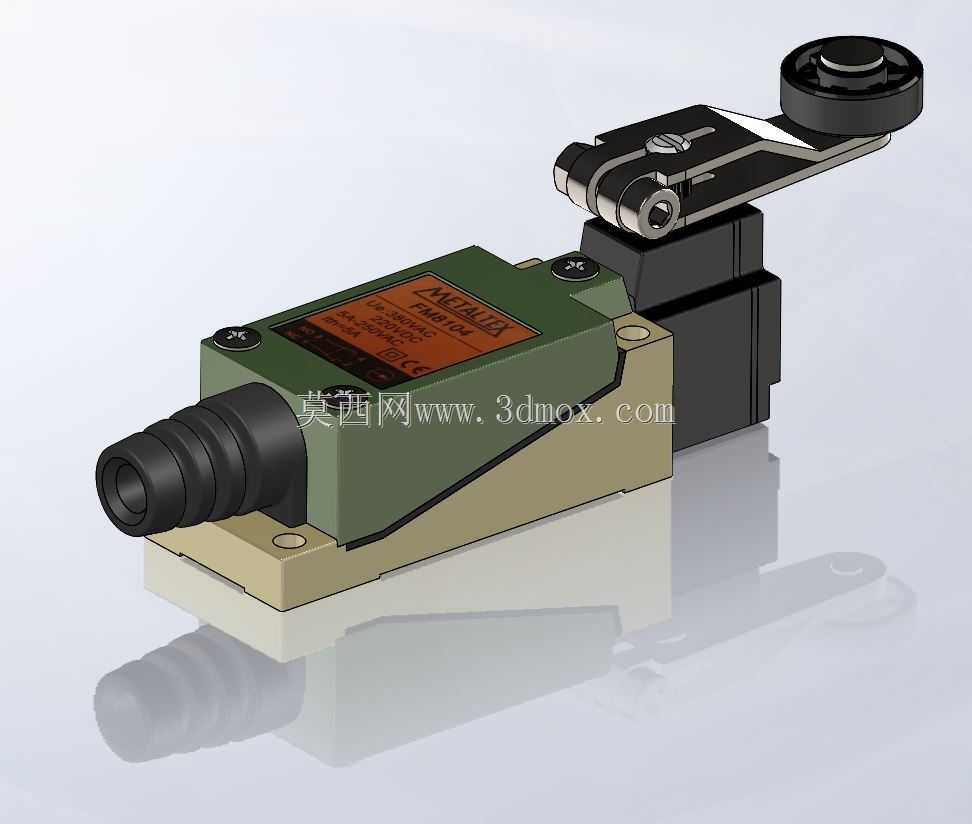

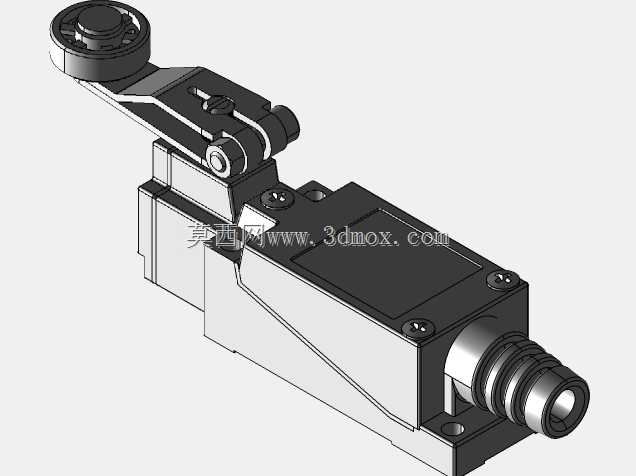

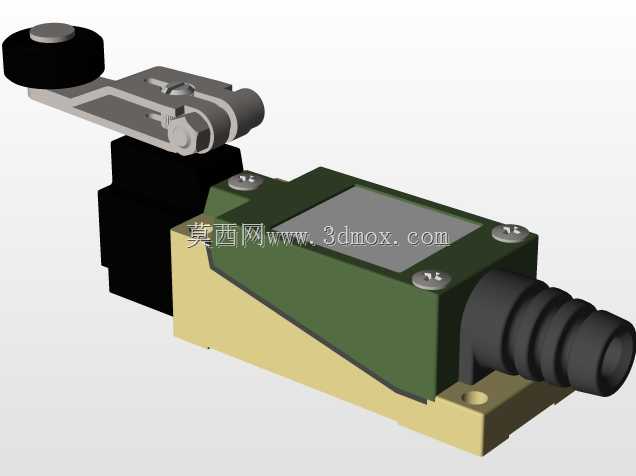

在设计思路上，这款部件采用模块化的结构布局，主体外壳采用高强度工程塑料搭配金属安装基座，既保障了电气绝缘性能，又通过金属基座提升了安装固定的结构强度，避免长期受碰撞冲击出现安装移位；头部的杠杆滚轮组件采用金属摆臂搭配耐磨工程塑料滚轮，转轴位置加装了耐磨衬套，减少长期摆动带来的结构间隙，保障触发位置的精度一致性；尾部的线缆接口采用波纹式防水护套结构，能够适配工业现场多粉尘、少量溅水的使用环境，提升部件的环境适应能力；内部的触点组件采用快动式触点结构，触发时触点能够快速通断，减少拉弧对触点的烧蚀，提升电气寿命。

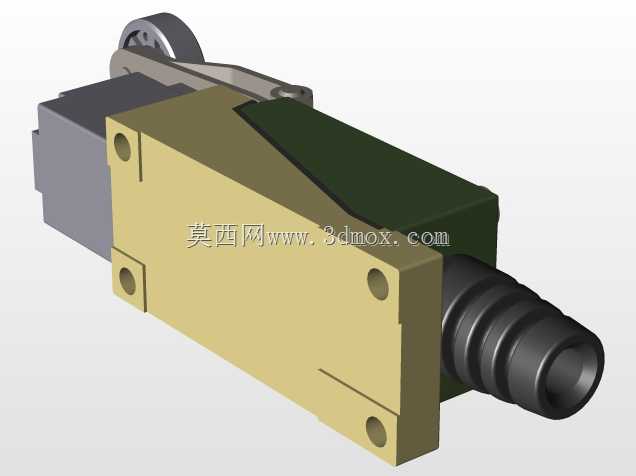

从安装边界与外形尺寸来看，该部件采用通用的行程开关安装孔位设计，金属基座上预留的两个固定安装孔位间距符合行业通用安装尺寸，可直接替换同规格的传统行程开关产品，无需对设备安装板进行二次打孔改造；整体外形紧凑，杠杆伸出长度适配多数设备的触发行程需求，安装时只需将基座固定在设备预设的限位位置，调整杠杆角度使运动部件在到达限位位置时能够顺畅触碰滚轮，即可完成安装调试，接线端的标识清晰，能够快速完成电气回路的接线作业，大幅降低现场安装调试的时间成本。
