梅花型弹性缓冲联轴器结构设计

这款梅花型弹性联轴器是机械传动系统中常用的挠性传动连接件，主要应用于各类需要补偿两轴相对偏移、具备缓冲减震能力的传动场景，覆盖轻工机械、纺织设备、输送装置、中小型泵组、风机以及普通机床传动链等多个工业传动领域，用来连接主动轴与从动轴，在传递旋转扭矩的同时，抵消安装过程中产生的两轴径向、角向与轴向偏差，避免刚性连接带来的轴系憋劲、轴承额外负载、传动部件过早疲劳损坏等问题。

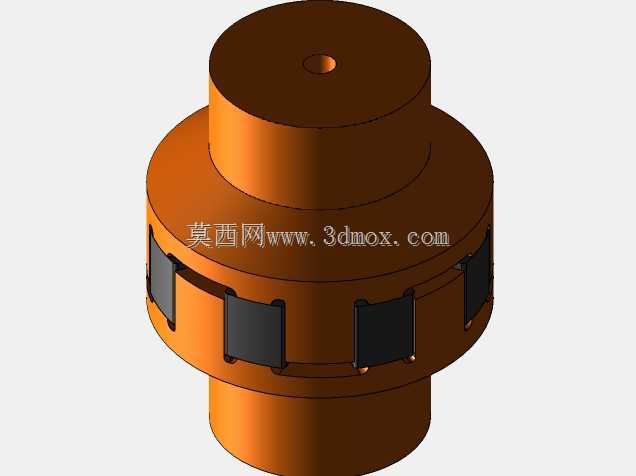

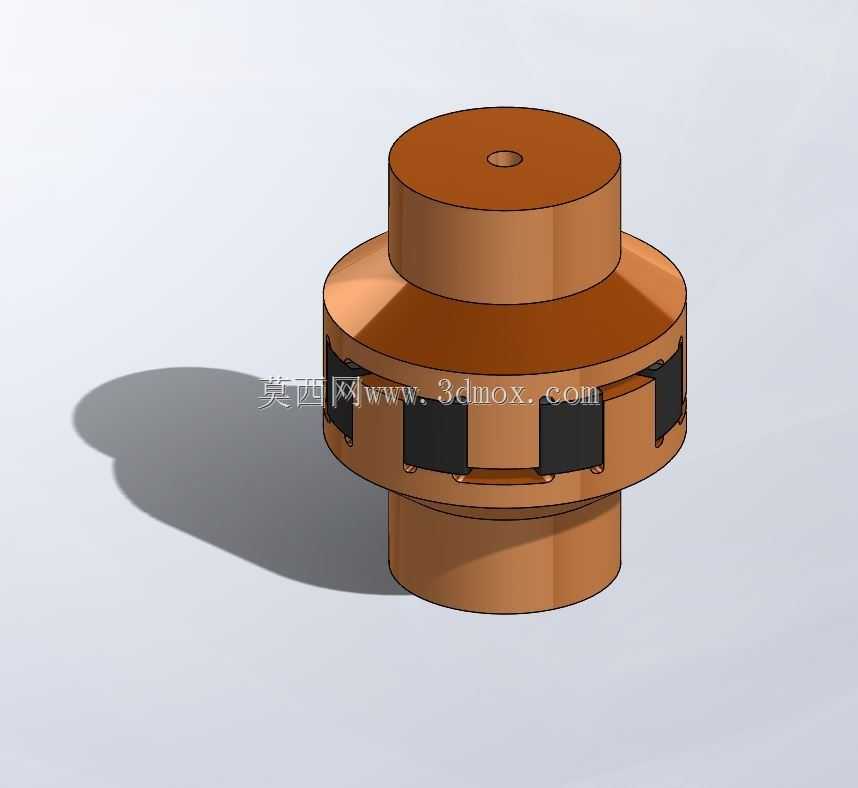

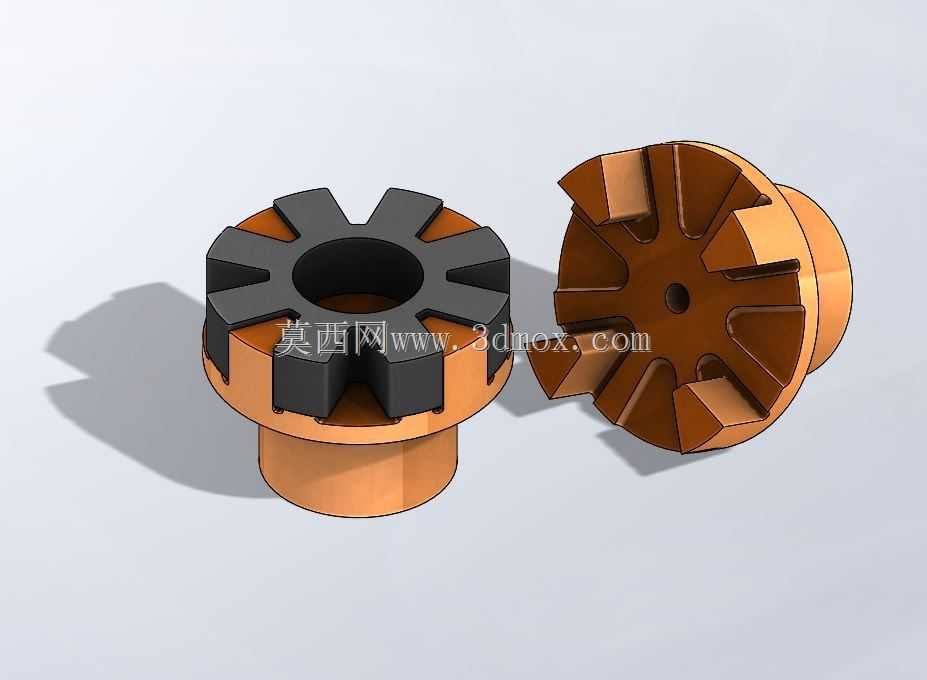

该联轴器采用分体式对称结构，由两个结构完全相同的金属半联轴器与中间的弹性星形缓冲块组合而成，两个半联轴器分别通过轴孔与键槽结构固定在主动轴和从动轴的轴端，端面均匀分布的凸爪与中间弹性块的凹槽相互嵌合，扭矩通过凸爪与弹性块的挤压接触完成传递，中间弹性块多采用耐磨聚氨酯或丁腈橡胶材质，具备良好的弹性与阻尼特性，在传动过程中可以吸收启动瞬间的冲击载荷，缓冲运行中的振动，同时补偿两轴安装时存在的不对中偏差，降低轴系对安装精度的苛刻要求。

在设计过程中，半联轴器的凸爪采用圆弧过渡的爪型结构，避免应力集中导致的爪部断裂，轴孔位置预留标准键槽安装空间，可适配不同直径的标准传动轴，半联轴器的法兰端与轴套端采用一体化结构设计，保证整体结构强度的同时控制整体重量，减少转动惯量对传动动态响应的影响。中间弹性块的瓣数与半联轴器凸爪数量一一对应，每个接触面都设计有微小的预压量，保证正反转切换时无传动间隙，提升传动精度。

从安装边界来看，该联轴器整体为回转对称结构，径向最大轮廓尺寸适配常规中小型传动设备的安装空间，轴向总长度可根据适配轴径调整，安装时无需移动两端的主动与从动设备，只需将两个半联轴器分别固定在轴端后，嵌入中间弹性块再完成轴向对位即可，拆装维护十分便捷，日常使用中仅需检查中间弹性块的磨损情况，出现老化磨损后直接更换弹性块即可恢复传动性能，无需整体更换联轴器，大幅降低设备运维成本。在实际运行中，该结构的联轴器可适应一定范围内的转速波动，具备良好的静音传动效果，适合对传动平稳性有一定要求、载荷存在小幅波动的中低扭矩传动场景，能够有效延长整套传动系统中轴承、轴件以及配套动力部件的使用寿命。
