巴鲁夫BNS系列组合限位行程开关

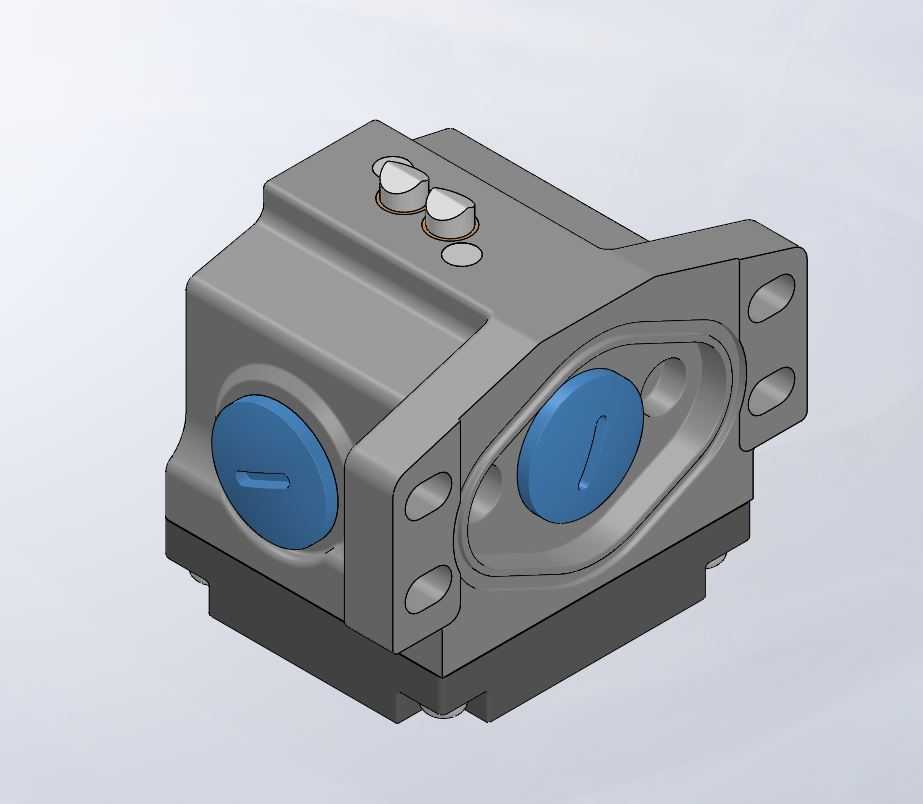

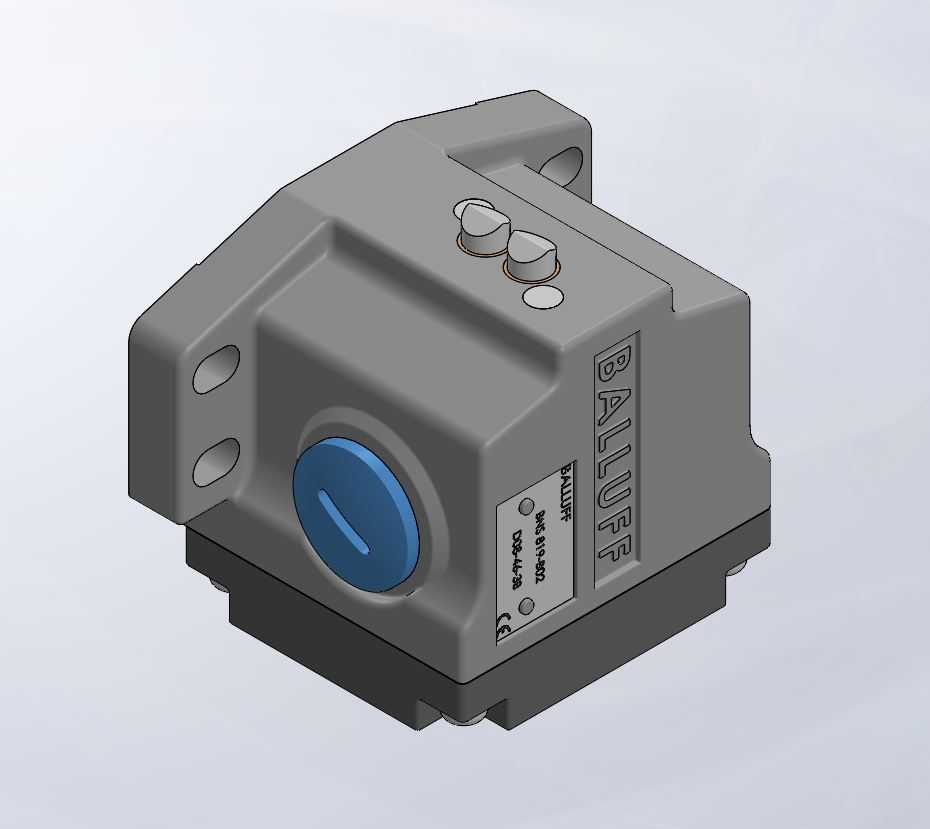

　　在离散制造的产线工位、机床滑台行程边界、工装夹具的到位确认环节，这类机械式组合行程开关的出镜率远高于很多同功能的非接触式传感器，毕竟在油污、切削液飞溅、金属粉尘弥漫的车间现场，纯机械触发的结构不需要考虑光信号遮挡、电磁干扰带来的误触发问题，可靠性经过了几十年的工业场景验证。这款BNS819系列的多触点行程开关，本体采用压铸锌合金成型的壳体，表面做了哑光硬质氧化处理，边角位置都做了R3左右的倒角过渡，既避免安装时磕碰划伤操作人员，也能减少加工过程中切屑在壳体表面的堆积，日常清理的时候用压缩空气一吹就能把附着的铝屑、铁屑吹走，不会在棱角位置卡留杂物。从结构布局来看，正面的蓝色旋钮是手动测试解锁结构，当设备处于调试阶段时，

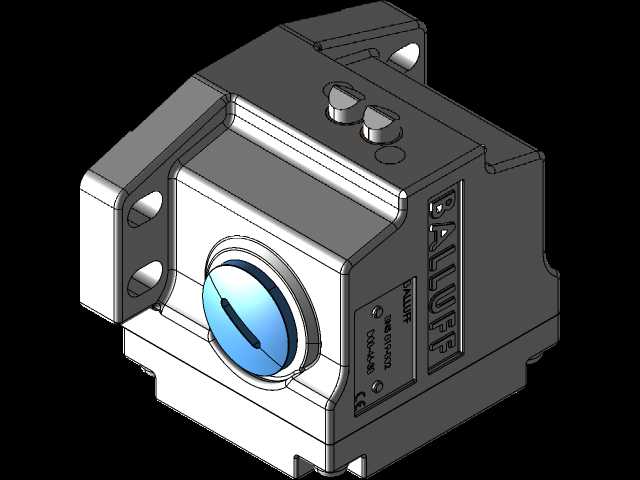

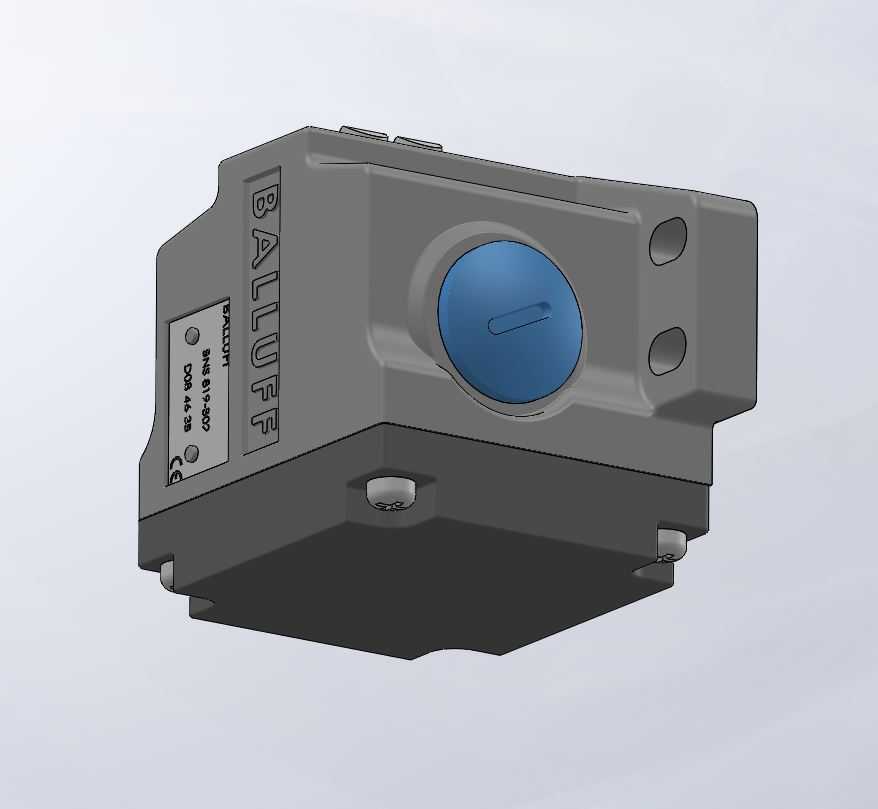

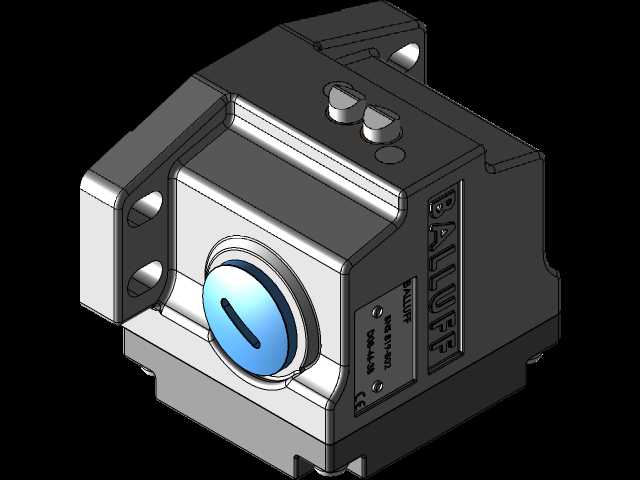

　　不需要触发撞块压合滚轮，直接旋转这个旋钮就能强制切换触点通断状态，方便电气人员排查回路通断问题，旋钮表面做了一字槽加防滑滚纹，戴劳保手套操作的时候也不会打滑。侧面刻印的品牌标识和型号参数采用模压成型工艺，不是后期丝印或者粘贴的标签，长期接触切削液、润滑油也不会出现标识模糊脱落的问题，后期设备维护更换备件的时候，不用翻查原始BOM表就能直接识别型号。顶部的三个触发单元采用模块化堆叠设计，每个触发单元可以独立调整触发行程的阈值，不同触点可以分别设置常开、常闭的输出逻辑，一个开关就能同时实现硬限位保护、工位到位检测、减速触发三个功能，不需要在同一个安装面并排安装多个独立的限位开关，能大幅节省安装空间，尤其是在机床滑台、

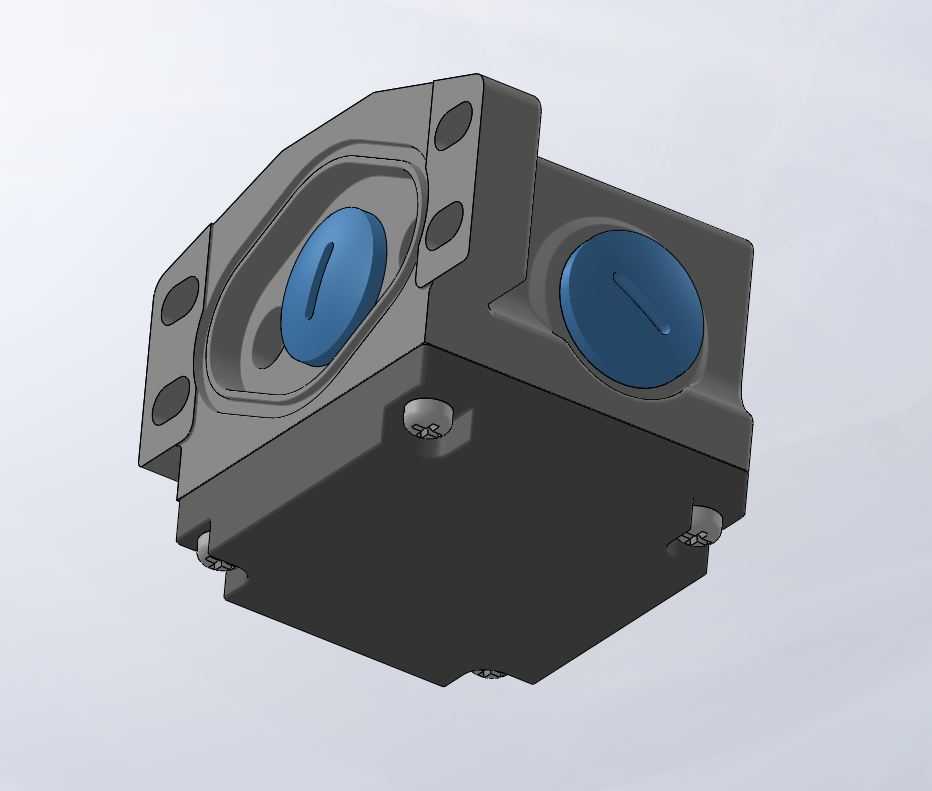

　　自动化转台这类安装位置局促的场景下，这种集成式结构的优势格外明显。安装接口设计上，本体底部预留了标准的工业连接器插槽，不需要现场拧线接线，预制的线束插头直接插入就能完成电气连接，防护等级可以达到IP67，完全适配机加工车间的恶劣使用环境，不会因为切削液渗入导致触点短路。安装固定孔采用沉头孔设计，分布在壳体的两个对角位置，安装时用内六角螺丝直接固定在设备的安装基准面上即可，沉头结构可以让螺丝头部完全没入壳体表面，不会突出干涉撞块的移动路径，安装孔的位置公差控制在±0.02mm以内，更换同型号备件的时候不需要重新调整安装位置，拆下来旧开关直接装上新的就能保证触发位置的一致性，减少设备停机调试的时间。从实际使用的角度来说，这类机械式行程开关的触发力设置在15N左右，既不会因为设备运行的轻微振动导致误触发，也不会因为触发力过大导致撞块长期撞击损坏开关内部的凸轮结构，内部的触点采用银合金材质，带自清洁结构，每次触发动作的时候触点都会产生微小的摩擦，把表面附着的氧化层、油污磨掉，保证长期使用的接触可靠性，额定电流可以达到6A，能直接驱动中间继电器或者小型接触器回路，不需要额外加信号放大模块。在建模还原这个部件的时候，需要重点关注几个安装边界尺寸：本体的总宽度、总高度、安装孔的中心距必须和实物完全一致，否则在做整机装配的时候会出现安装干涉的问题；顶部触发滚轮的突出高度、触发压合的行程距离也要准确还原，否则在做运动仿真的时候，

　　会出现撞块压合行程不足导致信号不触发，或者压合过量损坏开关的仿真错误；侧面的手动旋钮旋转角度范围、连接器的插针定义位置也要准确，方便后续做电气布线的时候预留足够的线束弯曲空间。很多刚入行的结构设计人员在选型这类限位开关的时候，往往只关注触点数量和防护等级，忽略了触发方向和安装方式的匹配，这款开关的触发单元是垂直于安装面的顶出式结构，适配撞块从上往下压合的触发场景，如果是侧面撞击的使用场景就需要选择带横向滚轮的型号，这点在做三维布局的时候必须提前确认，避免后期安装的时候出现触发方向不匹配的问题。另外壳体上预留的两个定位销孔，是用来做高精度安装定位的，在对触发位置精度要求高的场合，比如数控轴的硬限位位置，需要配做定位销来固定开关，避免设备长期运行产生的振动导致开关位置偏移，触发位置漂移引发超程撞机的事故。
