USB转RS232串口转换器带线完整结构

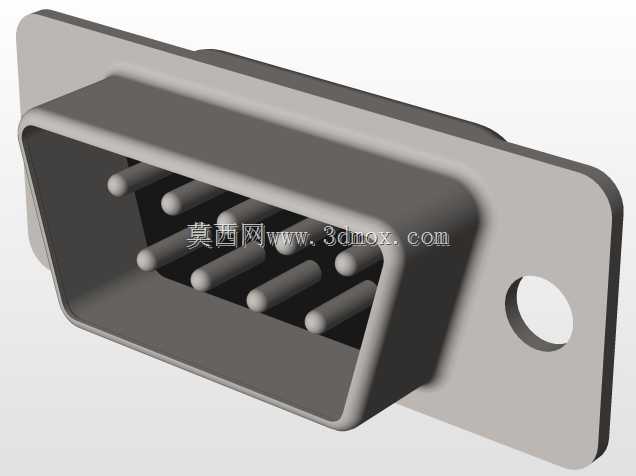

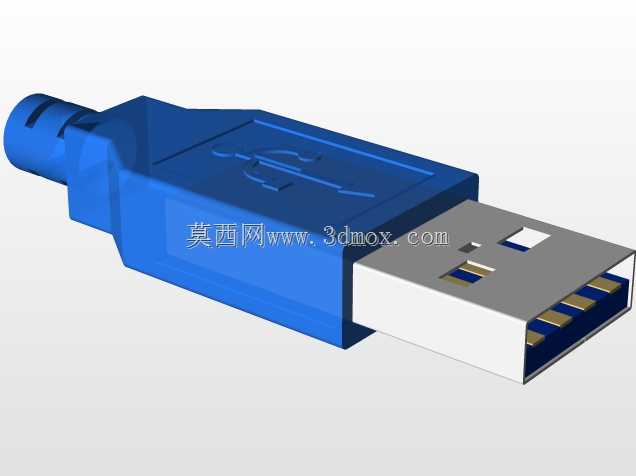

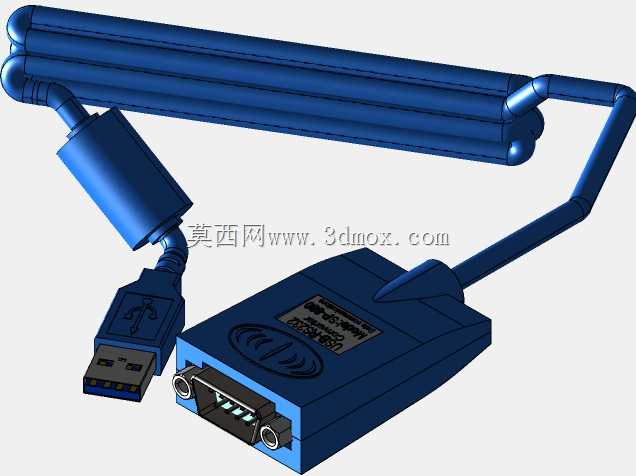

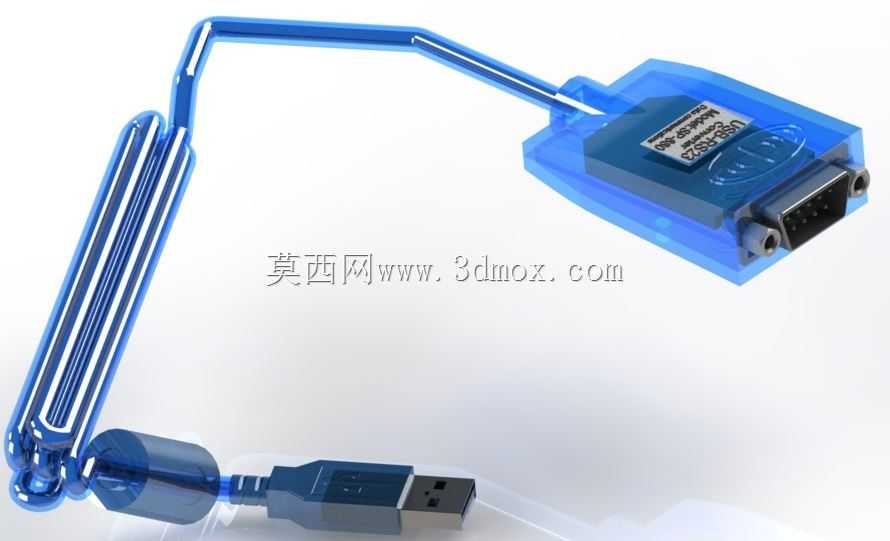

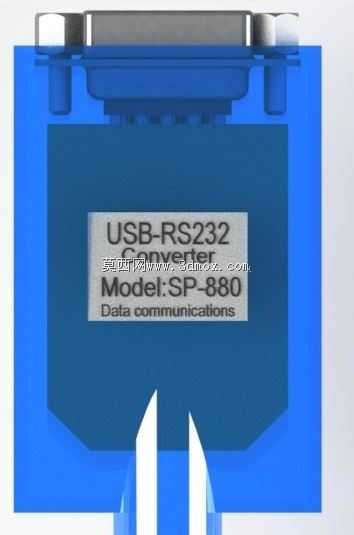

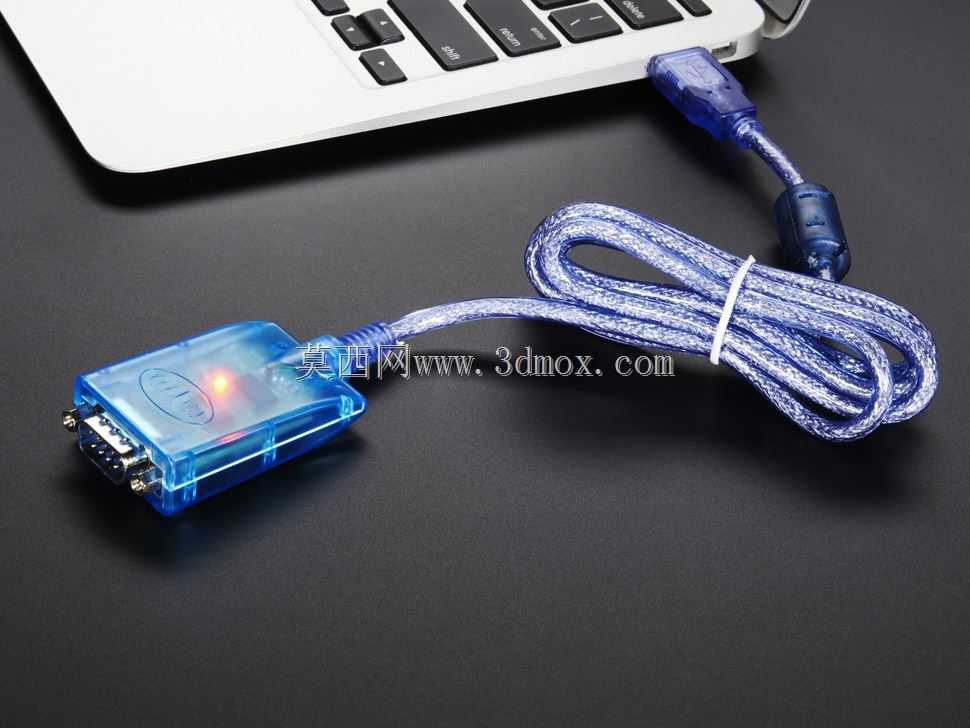

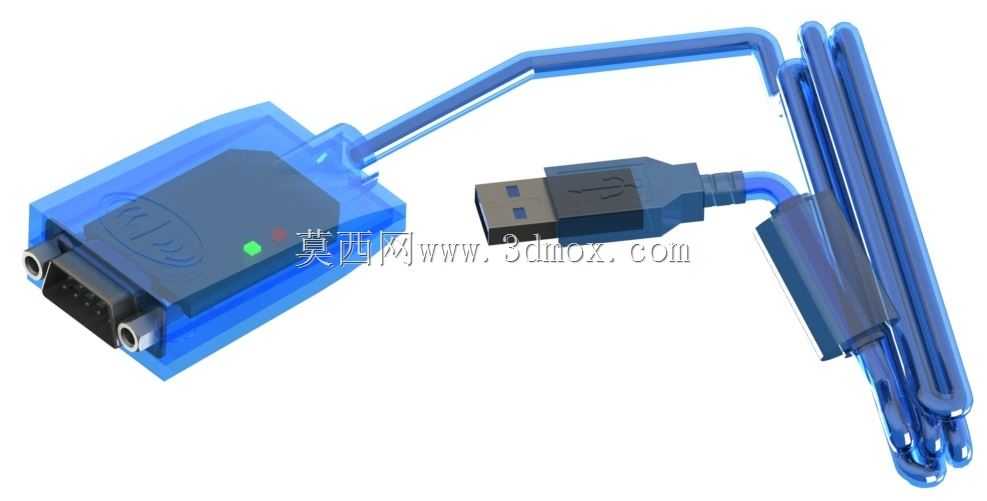

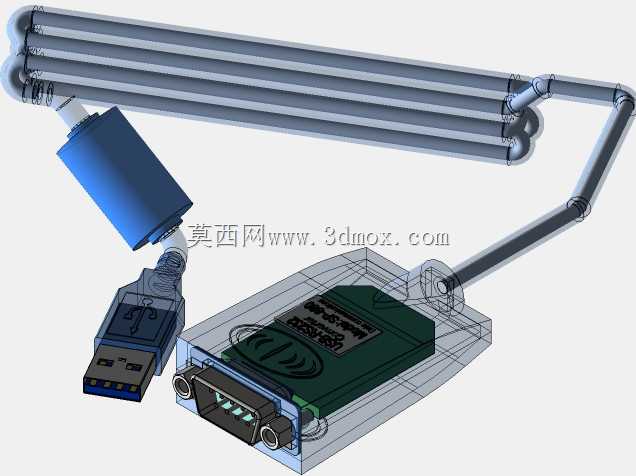

这款USB转RS232串口转换器，是工业现场、电子调试场景中极为常用的通讯转接部件，主要解决现代计算机普遍取消原生RS232串口后，传统串口设备无法直接连接的适配问题，广泛应用于工业设备调试、单片机开发、数控机床参数配置、门禁考勤设备通讯、工控仪表数据采集等场景，能够在USB接口与标准DB9串口之间建立稳定的双向数据传输通道，实现不同接口协议设备的互联互通。产品整体由USB公头、传输线缆、内置转换电路模块、DB9公头串口端、屏蔽外壳以及线缆上的铁氧体磁环组成，设计过程中充分考虑了实际使用的耐用性与抗干扰需求：线缆部分采用多芯屏蔽线结构，外层包裹高韧性透明蓝PVC护套，既可以直观看到内部线芯排布，也具备优秀的耐弯折、抗拉扯性能，能够适应频繁插拔、移动调试的使用工况；线缆中部集成的铁氧体磁环，可有效抑制高频电磁干扰，避免工业现场复杂电磁环境下出现数据丢包、传输乱码的问题，保障通讯稳定性。内置的转换电路采用成熟的方案集成在DB9端的蓝色半透明塑料外壳内，外壳采用一体注塑成型工艺，边缘做圆弧过渡处理，既可以保护内部电路板不受外力磕碰、灰尘侵入，半透明的材质也能直观观察内部电路的大致布局，同时外壳尺寸经过精准把控，DB9端外壳长宽高控制在合理范围内，不会在密集排布的串口接口处出现相邻接口遮挡的问题，安装插拔时无需刻意避让周边设备。USB端采用标准A型公头设计，尺寸完全符合通用USB接口规范，可直接插入计算机、工控机的标准USB接口，无需额外转接；DB9端采用标准9针公头接口，引脚定义完全遵循RS232标准协议，可直接对接各类传统串口设备的母头接口，无需额外改线。整体线缆长度经过合理设计，既能够满足设备与主机之间的常规连接距离需求，也不会因为线缆过长导致信号衰减、桌面线缆杂乱的问题，在结构设计上充分考虑了手持插拔的受力点，两端接头位置都做了防滑加厚处理，插拔时受力均匀，不会出现线缆与接头连接处断裂的情况，能够长期在工业调试、日常运维场景下稳定使用。
