工业级USB转RS485通讯转换模块结构设计

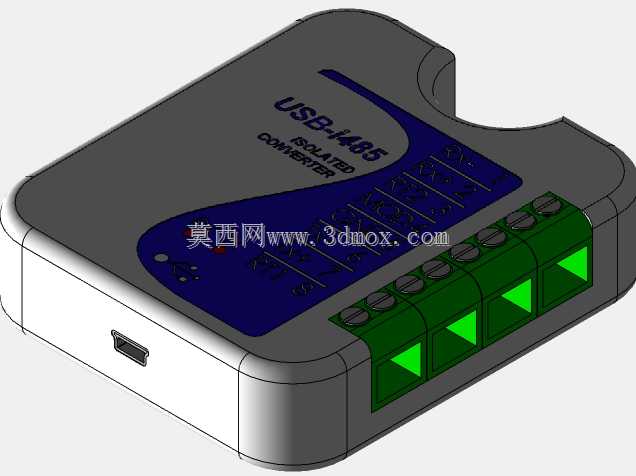

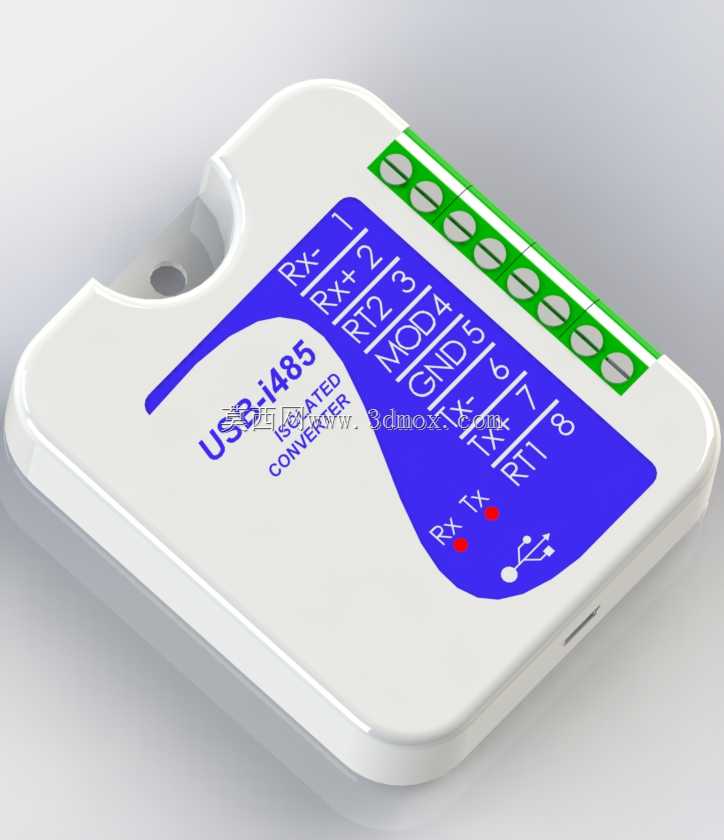

在工业现场的设备组网调试场景里，这类接口转换模块是打通消费级电子外设与工业总线链路的核心衔接部件，日常做产线设备改造、分布式传感节点组网、工控机外设扩展时，经常会遇到工控端只有USB接口、现场仪表或执行端走RS485总线的适配矛盾，这款转换模块就是为解决这类接口协议不匹配的问题设计的。从结构设计层面看，外壳采用带安装挂耳的圆角矩形壳体，挂耳位置预留了标准安装孔位，既可以通过螺丝直接固定在DIN导轨旁的安装板上，也能贴合电控柜内壁做壁挂安装，壳体边缘做了圆弧过渡处理，避免安装调试时划伤操作人员，整体厚度控制在常规工业薄型模块的尺寸区间，不会占用过多柜内走线空间。端子排采用绿色螺钉式接线端子，从端子丝印可以清晰区分电源、信号、接地的引脚定义，接线时无需反复查阅手册就能快速完成线缆压接，端子间距符合工业接线的安全爬电距离要求，即使在多粉尘、轻微凝露的工业现场也能保证接线可靠性。面板上的收发状态指示灯直接对应RX、TX信号通路，调试时可以直观观察数据收发状态，不用额外借助串口调试工具的状态反馈就能快速判断链路通断，USB接口端采用标准Type-B接口，和常见的工业USB连接线通用，替换成本低。设计时充分考虑了工业现场的电磁干扰问题，壳体内部预留了隔离电路的安装空间，接口位置做了应力释放结构，避免频繁插拔导致的接口开焊问题，外壳上下盖采用卡扣加螺丝的双重固定方式，后期检修拆解时不需要破坏壳体结构，内部PCB的固定柱位置做了加强筋处理，抗振动性能满足工业现场的安装使用要求。这类模块在实际应用中，常被用于温湿度传感组网、PLC程序下载调试、工业仪表数据采集、Modbus总线设备调试等场景，结构设计上兼顾了桌面临时调试和柜内长期固定安装的两种使用需求，接线端子的排列顺序符合常规工业接线的操作习惯，从左到右依次排布信号、电源、接地引脚，和多数同类型工业模块的端子定义保持一致，降低操作人员的接线学习成本。壳体表面的丝印采用耐磨油墨印刷，长期使用不会因为摩擦导致标识模糊，底部预留了防滑胶垫的粘贴位置，桌面调试放置时不会轻易滑动。
