双支脚扭转弹簧精密结构设计

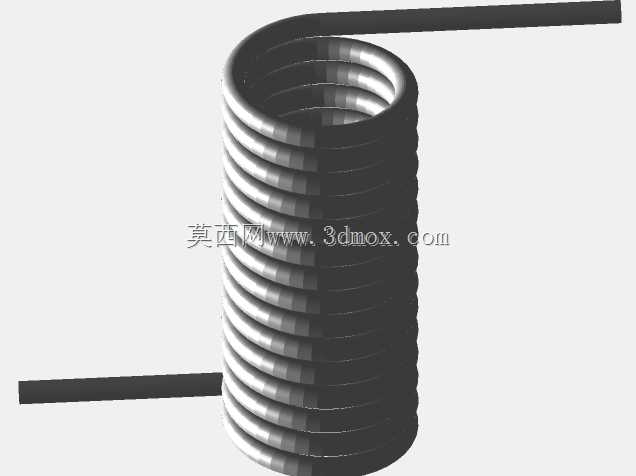

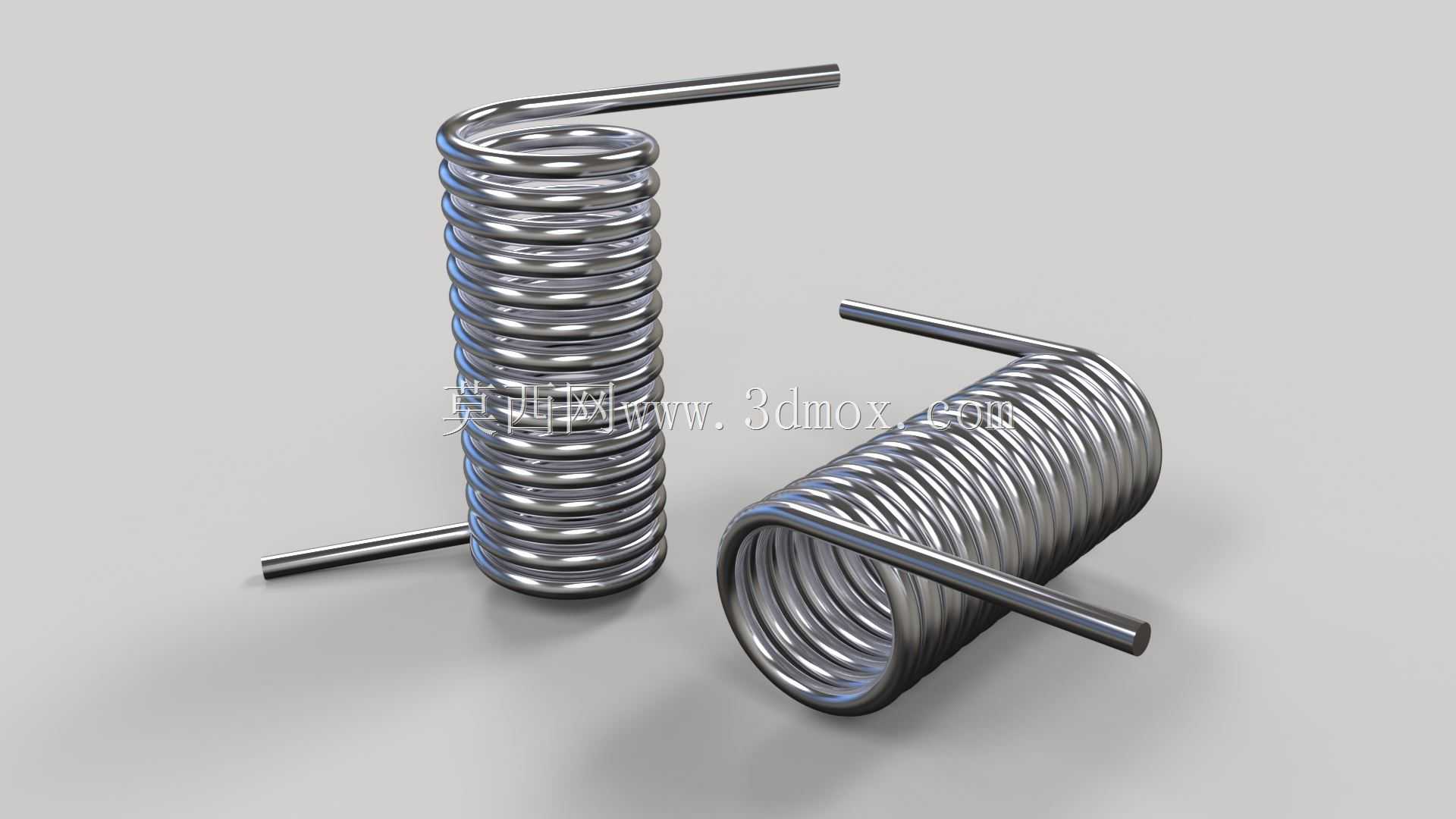

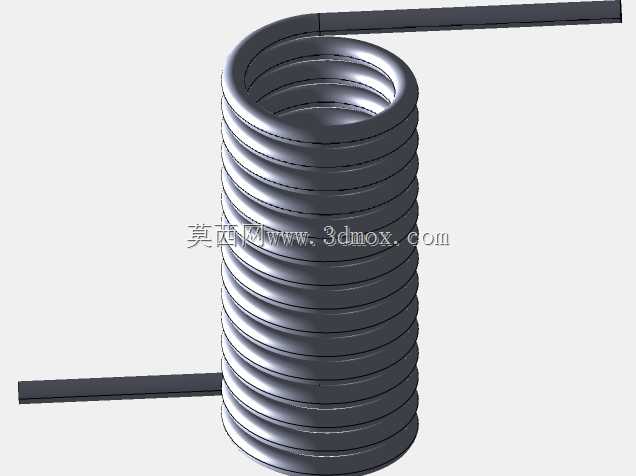

扭转弹簧作为机械传动与复位结构中极为常用的弹性储能元件，广泛应用于各类需要提供扭转复位力矩、角度回弹支撑的工业场景中，小到日用家电的翻盖铰链、文具夹的回弹结构，大到工业设备的离合复位机构、汽车舱门的铰链回弹组件、自动化产线的夹具定位结构，都能见到这类扭簧的身影。本次设计的双支脚圆柱螺旋扭转弹簧，采用等节距圆柱螺旋主体搭配径向伸出的直型支脚结构，整体结构紧凑，力矩输出稳定，能够在指定的扭转角度范围内提供均匀线性的回弹扭矩，避免工作过程中出现力矩突变导致的结构卡滞或部件损坏。在设计思路上，这款扭簧优先考虑了安装空间的适配性，螺旋主体的外径、圈数经过反复校核，既保证了足够的有效变形圈数来吸收扭转形变，避免单圈应力过大导致的金属疲劳断裂，又控制了整体径向尺寸，能够适配多数常规铰链、夹具的安装腔体；两端的直支脚采用与螺旋主体同材质的金属线材一体弯折成型，没有额外的焊接拼接结构，从根源上避免了焊接位置应力集中、容易断裂的问题，支脚的伸出长度与弯折角度经过精准计算，能够直接卡入对应安装位的定位槽中，不需要额外的固定连接件，大幅简化了装配流程。在安装边界层面，这款扭簧的轴向安装长度预留了足够的形变余量，当扭簧承受扭转力矩时，螺旋圈会产生轻微的轴向收缩形变，预留的间隙能够避免弹簧与安装腔体的端面产生摩擦剐蹭，保证回弹动作顺畅；支脚的受力位置做了圆弧过渡处理，避免工作过程中支脚与定位槽的接触位置出现应力割伤，既保护了安装部件的接触面，也延长了扭簧自身的使用寿命。在功能特性上，这款扭簧的刚度经过匹配调校，能够在常规的0-180度扭转工作区间内保持稳定的力矩输出，不会因为长期反复扭转出现明显的力矩衰减，同时金属线材的表面经过光滑处理，没有毛刺、凹坑等加工缺陷，能够有效减少应力集中点，提升抗疲劳性能，适配高频次往复扭转的工作场景。在实际设备应用中，这类扭簧通常作为复位元件使用，当外部作用力带动相关部件转动时，扭簧会随之扭转储存弹性势能，当外部作用力撤除后，扭簧释放储存的势能带动部件回到初始位置，整个过程不需要额外的动力输入，结构简单可靠，维护成本极低，是各类轻载复位结构中性价比极高的弹性元件选择。
