电动滑板车增程锂电池组结构设计

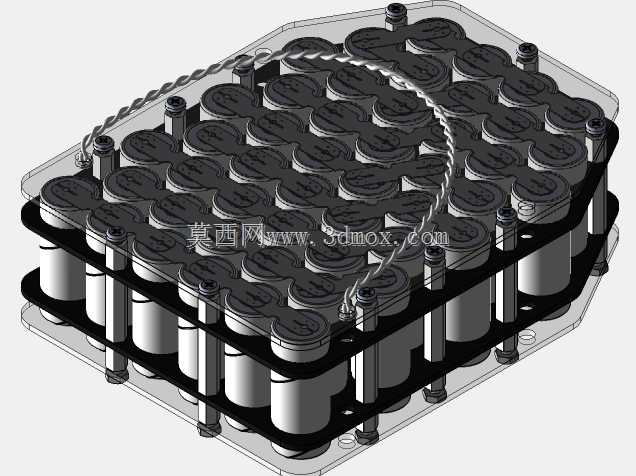

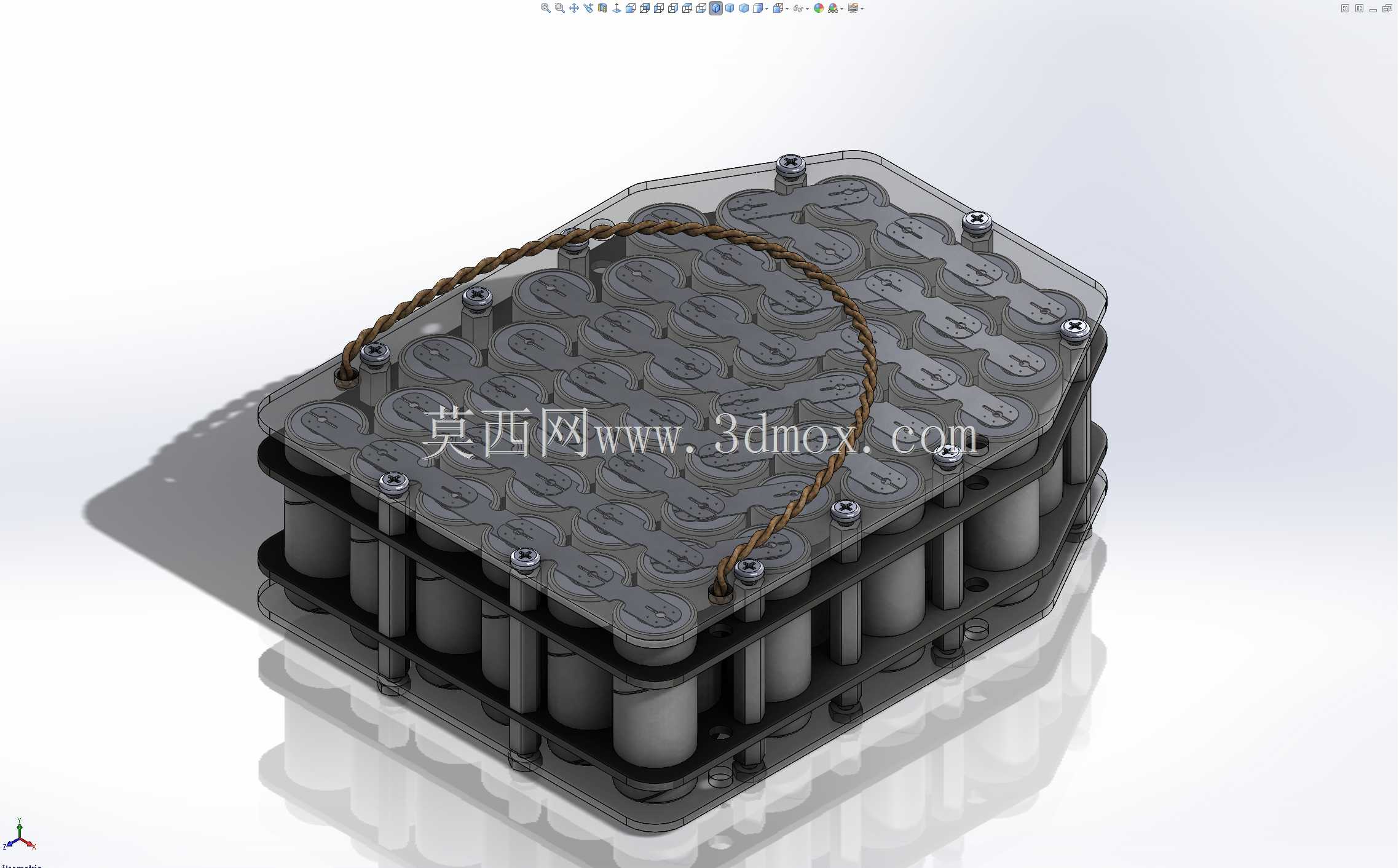

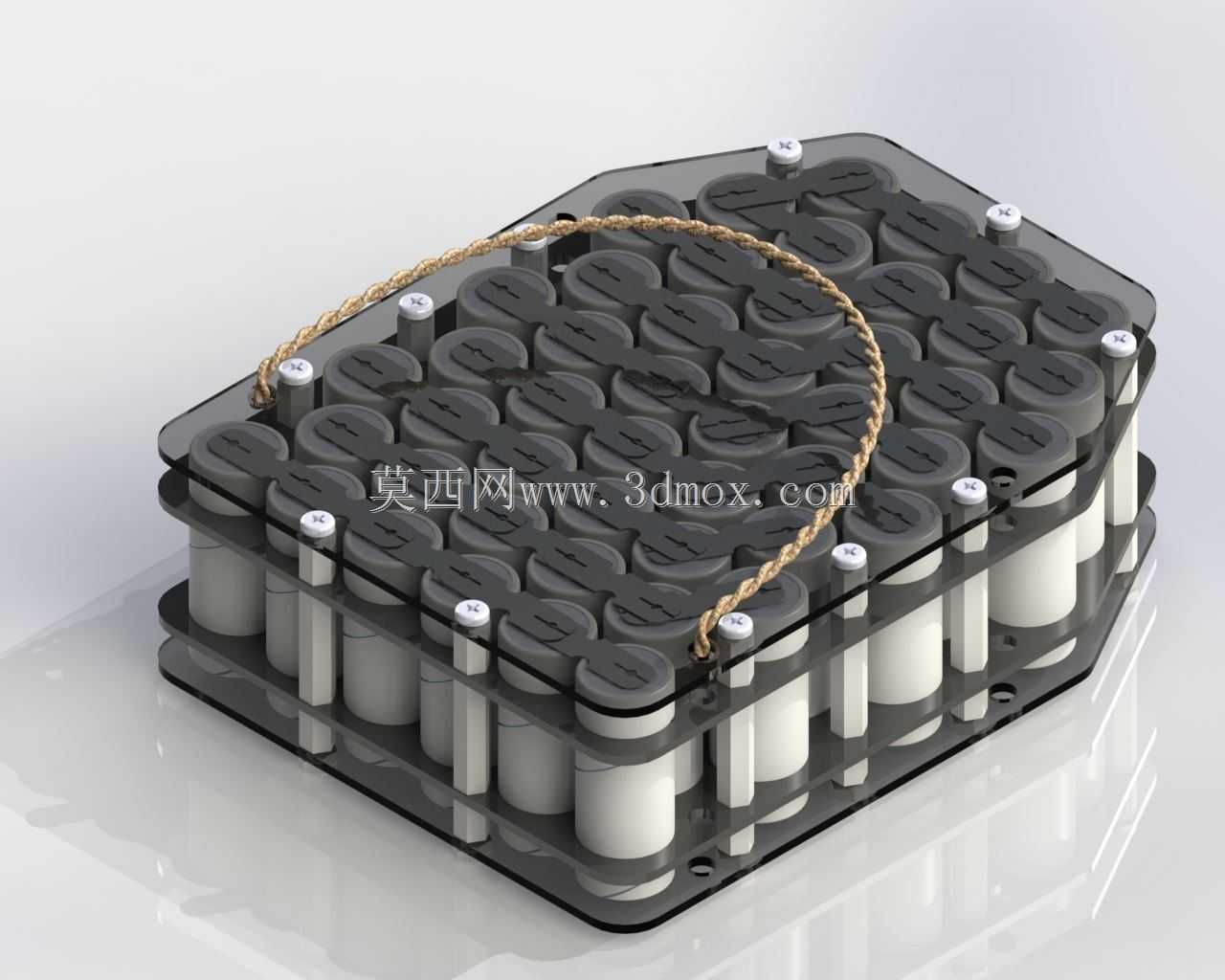

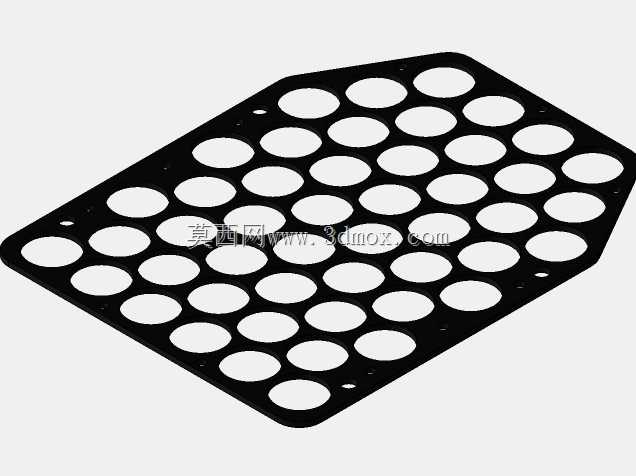

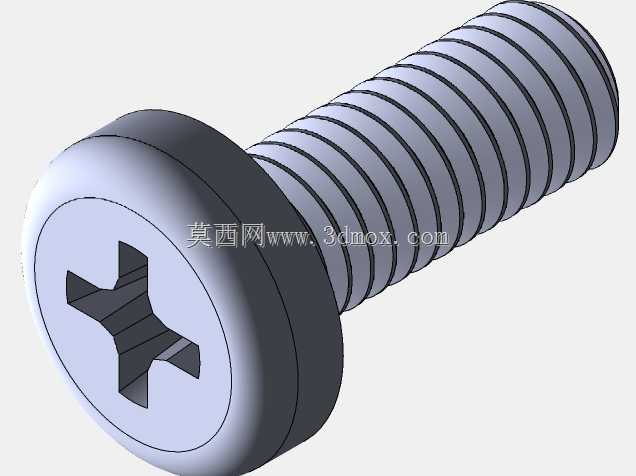

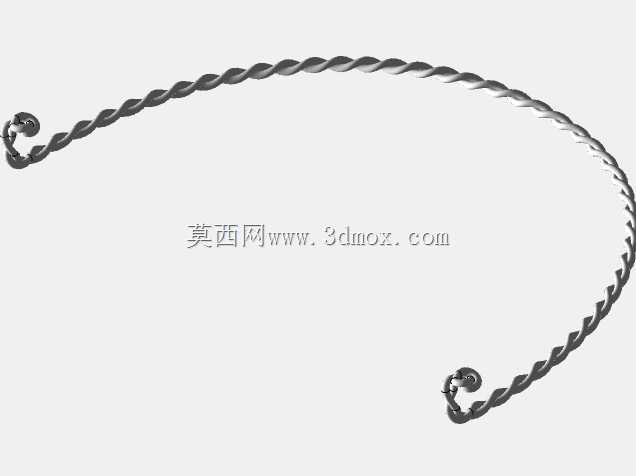

该电池组主要面向短途电动出行场景，适配个人通勤用电动滑板车、小型折叠电动自行车等轻型代步设备，作为原车标配电池的补充增程单元，解决日常通勤中续航不足的痛点，满足用户跨区域长距离出行、户外休闲骑行的供电需求，也可作为小型低压直流设备的备用便携电源，适配无刷三相轮毂电机的供电需求，为动力系统提供稳定持续的电能输出。在功能特性上，单组电池采用8串6并的电芯排布方案，共容纳48颗圆柱型26650电芯，单颗电芯常规容量为2.4Ah，单组电池额定容量可达115Wh，两组同规格电池串联后可组成16串6并的供电单元，整体容量达到230Wh，能够为轻型电动代步车提供充足的续航支撑，大幅延长单次出行的可行驶距离。结构设计层面，电池组采用分层堆叠的排布逻辑，底层使用高透明亚克力板材作为承托底板，直观展现内部电芯排布状态，中层电芯固定支架采用聚碳酸酯材质注塑成型，具备优异的绝缘性能与结构强度，能够精准卡合每一颗圆柱电芯，避免骑行过程中电芯晃动移位，上层设置同材质压紧框架，配合绝缘紧固件实现电芯的整体压紧固定；考虑到电池组的便携移动需求，顶部加装编织提手，方便用户快速提取、更换电池组；电池组整体采用绝缘材质作为结构主体，从根源上降低短路风险，电芯终端与外层亚克力护板之间设置硅胶缓冲垫层，吸收骑行过程中产生的颠簸震动，保护电芯极柱不受外力冲击；电气连接端采用大电流连接器，满足轮毂电机峰值功率输出时的大电流通断需求，连接稳定可靠，可适配频繁插拔的使用场景。在安装边界与外形尺寸上，电池组整体采用扁平化切角长方体造型，边角做圆弧过渡处理，避免尖锐棱角磕碰造成的外壳损伤或人员划伤，整体厚度控制在适配多数滑板车踏板下方预留安装舱的尺寸范围内，可直接嵌入原有电池舱位，也可通过配套固定绑带安装在踏板上方或立杆侧面，无需对原车结构做大规模改装；电池组整体重量控制在便携可提的范围内，用户可轻松完成单组电池的拆卸、更换与携带，提手采用耐磨编织材质，承重能力满足整组电池的提取需求，长期使用不易断裂；结构件之间的连接采用标准绝缘紧固件，所有金属连接部位均做绝缘防护处理，避免外部金属接触造成的短路隐患，整体结构兼顾散热性能与防护能力，电芯之间预留均匀间隙，保证充放电过程中热量能够顺利散出，避免局部热量堆积影响电芯使用寿命。
